LTC3854

実装面積の小さい、広い入力電圧範囲の同期整流式降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.00
特長
  • 広い入力電圧範囲で動作:4.5V~38V
  • RSENSE またはDCR による電流センス
  • 全温度範囲で±1%の精度を達成する0.8Vリファレンス
  • 400kHzのスイッチング周波数
  • デュアルNチャネルMOSFET同期ドライブ
  • 低損失動作: 97% デューティサイクル
  • 出力がプリバイアスされていても起動
  • 調整可能な出力電圧ソフトスタート
  • 出力電流フォールドバック制限(ソフトスタート時はディスエーブル)
  • 出力過電圧保護
  • 外部ゲート・ドライブ用の5V LDO
  • OPTI-LOOP® 補償により、COUTを最小化
  • シャットダウン時の低消費電流: 15μA

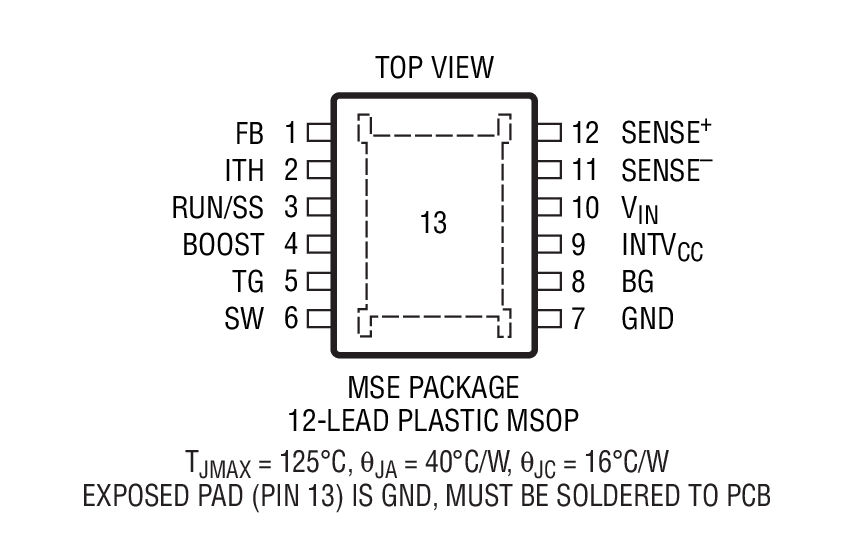

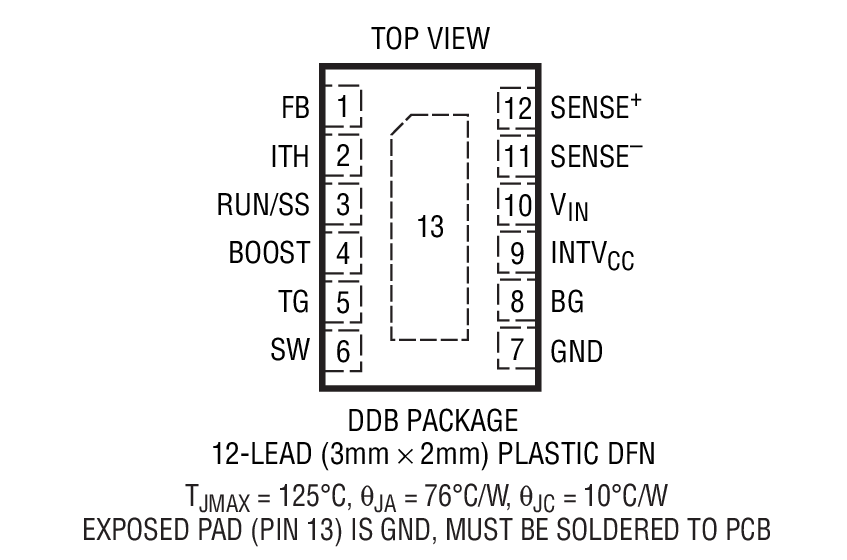

  • 熱特性が改善された小型12ピン2mm × 3mm DFNパッケージと小型12ピンMSOPパッケージ
製品概要
show more Icon

LTC3854は、すべてNチャネルの同期パワーMOSFET段をドライブする高性能な同期整流式降圧スイッチングDC/DCコントローラです。

LTC3854は400kHzの固定周波数電流モード・アーキテクチャを採用しています。4.5V~38V (絶対最大値は40V) の入力電圧範囲で動作し、0.8V~5.5Vに出力電圧を安定化します。

RUN/SSピンは、ソフトスタート機能とイネーブル機能の両方を備えています。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。また、電流フォールトバックにより、短絡時のMOSFETの損失を制限します。電流フォールトバック機能は、ソフトスタート時にはディスエーブルされます。

LTC3854は最小オン時間が75nsなので、高降圧比を達成するのに最適です。強力なMOSFETドライバを搭載しているので、高電力の外付けMOSFETが最大20Aの出力電流を生成できます。


アプリケーション

  • 車載システム
  • テレコム・システム
  • 産業用機器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3854EDDB#TRMPBF
  • HTML
  • HTML
LTC3854EDDB#TRPBF
  • HTML
  • HTML
LTC3854EMSE#PBF
  • HTML
  • HTML
LTC3854EMSE#TRPBF
  • HTML
  • HTML
LTC3854IDDB#TRMPBF
  • HTML
  • HTML
LTC3854IDDB#TRPBF
  • HTML
  • HTML
LTC3854IMSE#PBF
  • HTML
  • HTML
LTC3854IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC3854EMSE#PBF

製造中

LTC3854EMSE#TRPBF

製造中

LTC3854IMSE#PBF

製造中

LTC3854IMSE#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3854EMSE#PBF

製造中

LTC3854EMSE#TRPBF

製造中

LTC3854IMSE#PBF

製造中

LTC3854IMSE#TRPBF

製造中

4 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC3854EMSE#PBF

製造中

LTC3854EMSE#TRPBF

製造中

LTC3854IMSE#PBF

製造中

LTC3854IMSE#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3854EMSE#PBF

製造中

LTC3854EMSE#TRPBF

製造中

LTC3854IMSE#PBF

製造中

LTC3854IMSE#TRPBF

製造中

4 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC1450A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 26V, VOUT = 2.5V @ 5A

zoom

DC1450A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 26V, VOUT = 2.5V @ 5A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 26V, VOUT = 2.5V @ 5A

製品の詳細

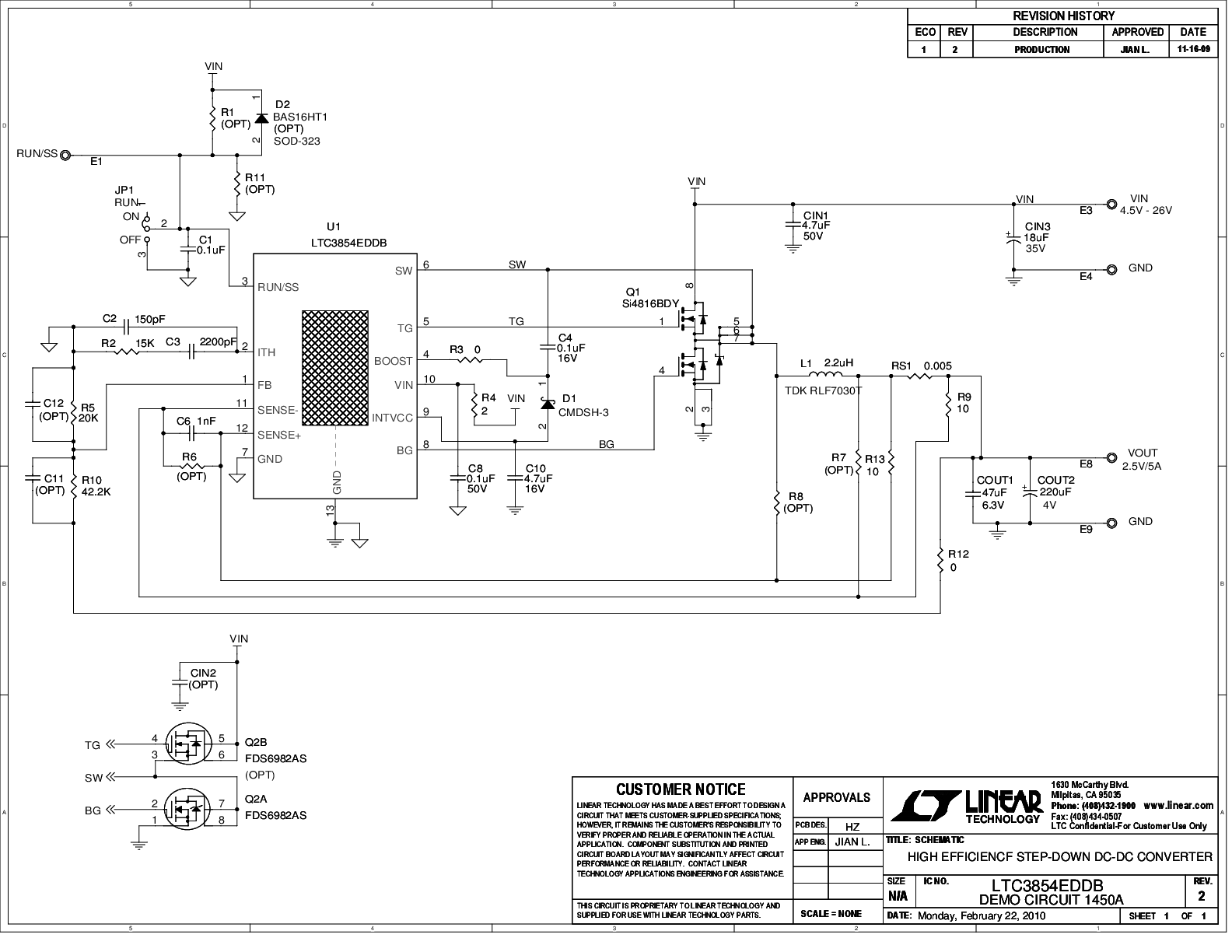

Demonstration circuit 1450A is a small foot print, high efficiency synchronous buck converter with 4.5V to 26V input range. It can supply 5A maximum load current at 2.5V output. The demo board features the LTC3854EDDB controller. The controller features a 400kHz constant frequency current mode architecture and allows RSENSE or DCR inductor current sensing. The demo board is configured using RSENSE.

reference details image

DC1487A

LTC3854EMSE Demo Board | 4.5V ≤ VIN ≤ 34V, VOUT = 2.5V @ 12A

zoom

DC1487A

LTC3854EMSE Demo Board | 4.5V ≤ VIN ≤ 34V, VOUT = 2.5V @ 12A

LTC3854EMSE Demo Board | 4.5V ≤ VIN ≤ 34V, VOUT = 2.5V @ 12A

製品の詳細

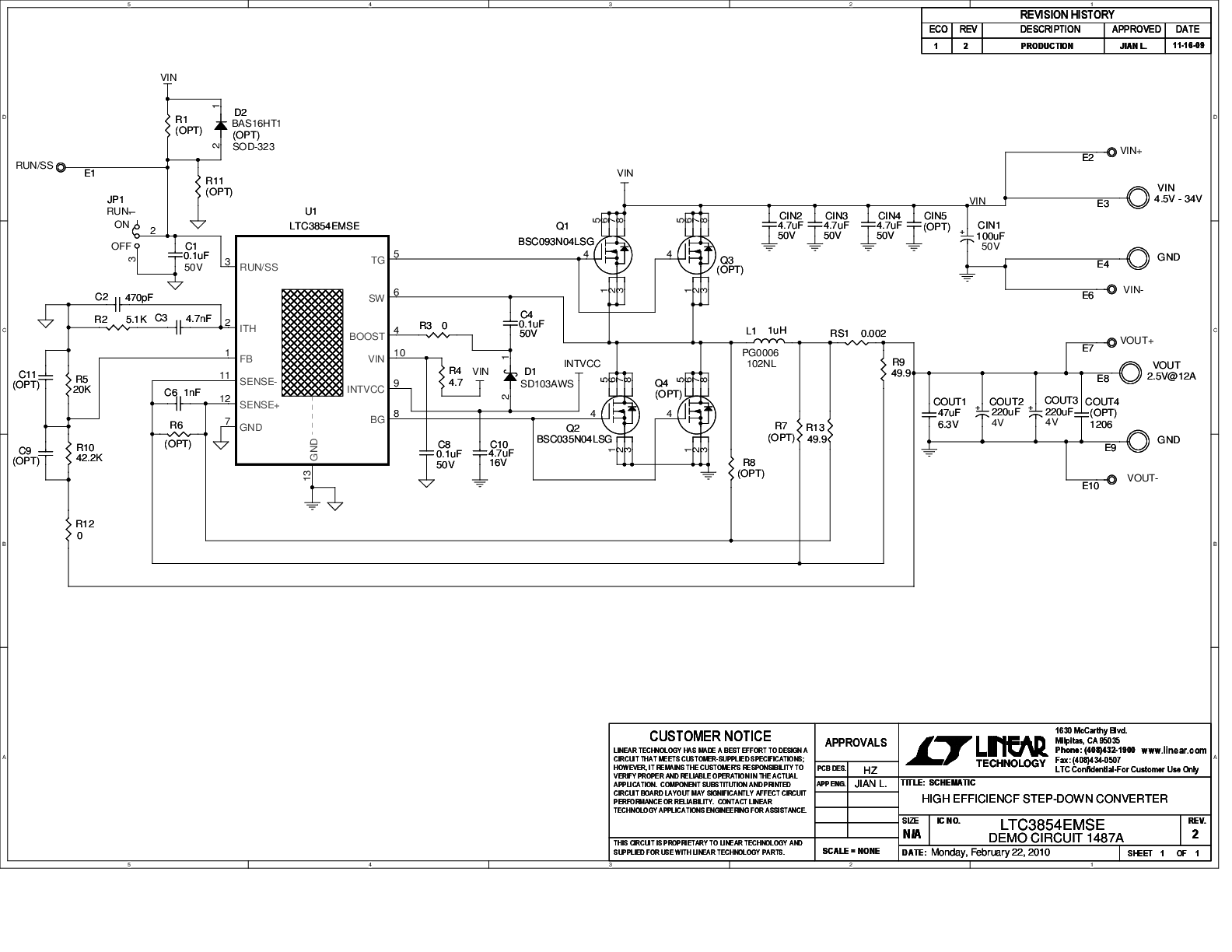

Demonstration circuit 1487A is a small foot print, wide input voltage range, high efficiency synchronous buck converter with 4.5V to 34V input range. It can supply 12A maximum load current at 2.5V output. The demo board features the LTC3854EMSE controller. The controller features a 400kHz constant frequency current mode architecture and allows RSENSE or DCR inductor current sensing. The demo board is configured using RSENSE.

reference details image

DC1271A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

zoom

DC1271A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

LTC3854EDDB Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

製品の詳細

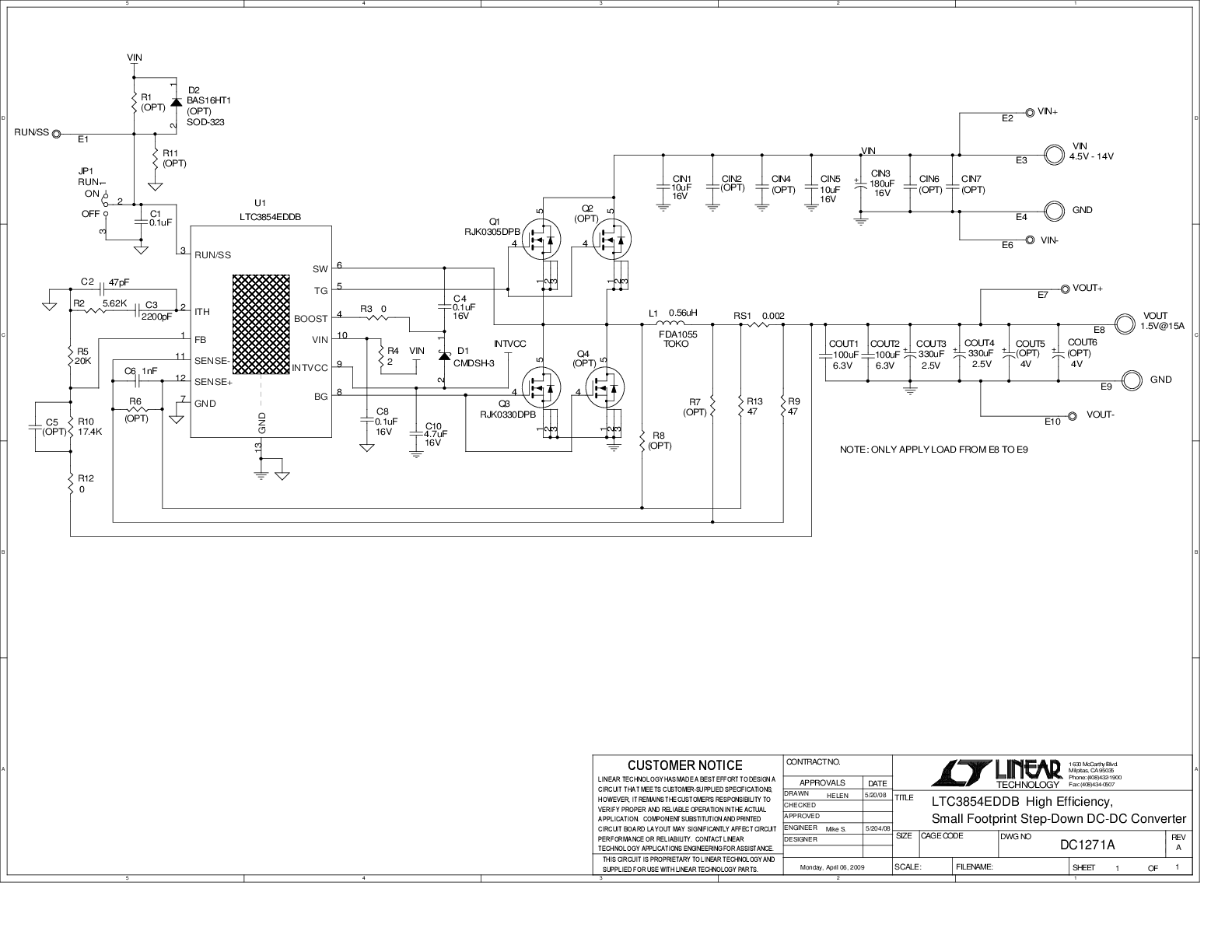

Demonstration circuit 1271 is a small foot print, high efficiency synchronous buck converter with 4.5V to 14V input range. It can supply 15A maximum load current at 1.5V output. The demo board features the LTC3854EDDB controller. The controller features a 400kHz constant frequency current mode architecture and allows RSENSE or DCR inductor current sensing. The demo board is configured using RSENSE.
