製品概要
機能と利点
- 広い入力電圧範囲： 4.5V～38V、VOUT： 0.6V～5.5V
- 全温度範囲で±0.67%の出力電圧精度と差動出力電圧検出により、リモート・グランドで最大±500mVのライン損失を許容
- オン時間が制御される谷電流モード制御
- 高速負荷過渡応答
- 軽負荷トランジェント検出（DTR）により、VOUTのオーバーシュートを低減
- 200kHz～2MHzの周波数を設定可能、外部クロックに同期可能
- tON(MIN) = 30ns、tOFF(MIN) = 90ns
- 最大12フェーズで動作
- RSENSEまたはインダクタのDCRによる電流センス
- 過電圧保護と電流制限フォールドバック
- パワーグッド出力電圧モニタ
- 出力電圧トラッキングと調整可能なソフトスタート

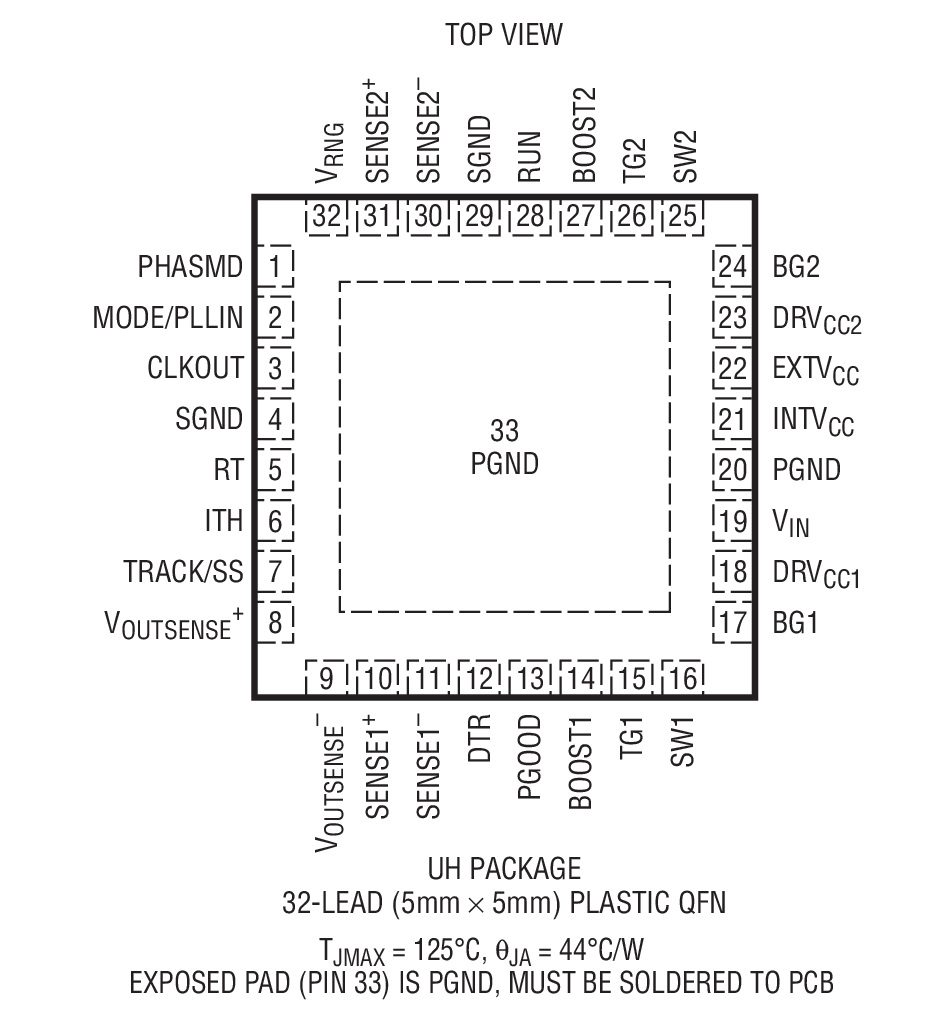

- 熱特性が改善された32ピン（5mm × 5mm）QFNパッケージ

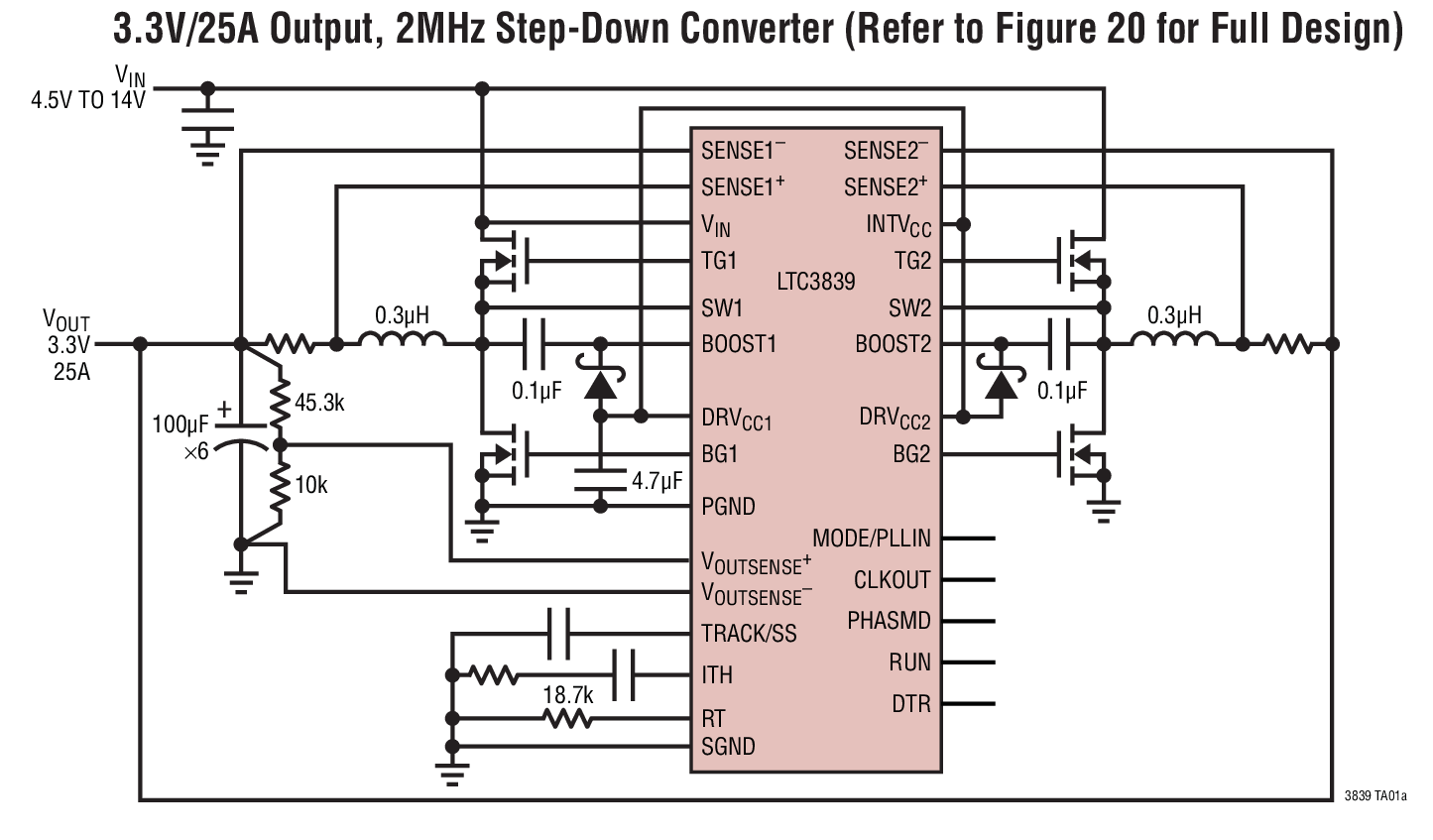

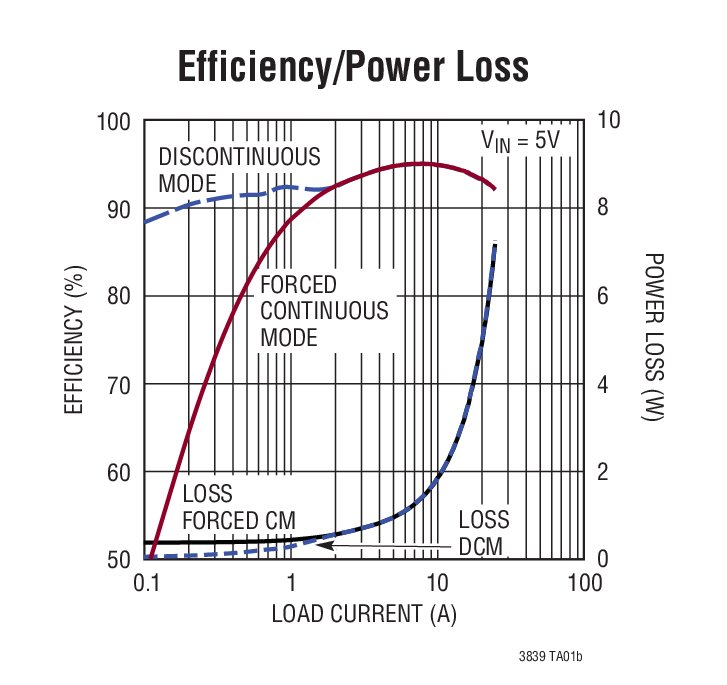

製品概要
LTC3839は、すべてNチャネルのパワーMOSFETをドライブする、2フェーズ、シングル出力、PolyPhase®同期整流式降圧スイッチング・レギュレータ・コントローラです。オン時間が制御される谷電流モード制御アーキテクチャにより、VIN、VOUT、および負荷電流に関係なく、高速過渡応答と定常状態での固定周波数スイッチングが可能です。軽負荷トランジェント検出により、低出力電圧時のオーバーシュートが大幅に低減されます。
差動出力電圧検出と高精度内部リファレンスにより、リモート出力グランドがローカル・グランドから±500mV変動した場合でも、±0.67%の高精度の出力レギュレーションを実現します。
スイッチング周波数は、外付け抵抗を使って200kHz～2MHzに設定可能で、外部クロックに同期することもできます。tON時間とtOFF時間が非常に短いので、それぞれ0%に近いデューティサイクルと100%に近いデューティサイクルが可能です。また、電圧トラッキング・ソフトスタートなど、いくつかの安全機能を備えています。
アプリケーション
- 配電システム
- ポイントオブロード・コンバータ
- 計算システム
- データ通信システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R526 Reliability Data3/26/2018
-

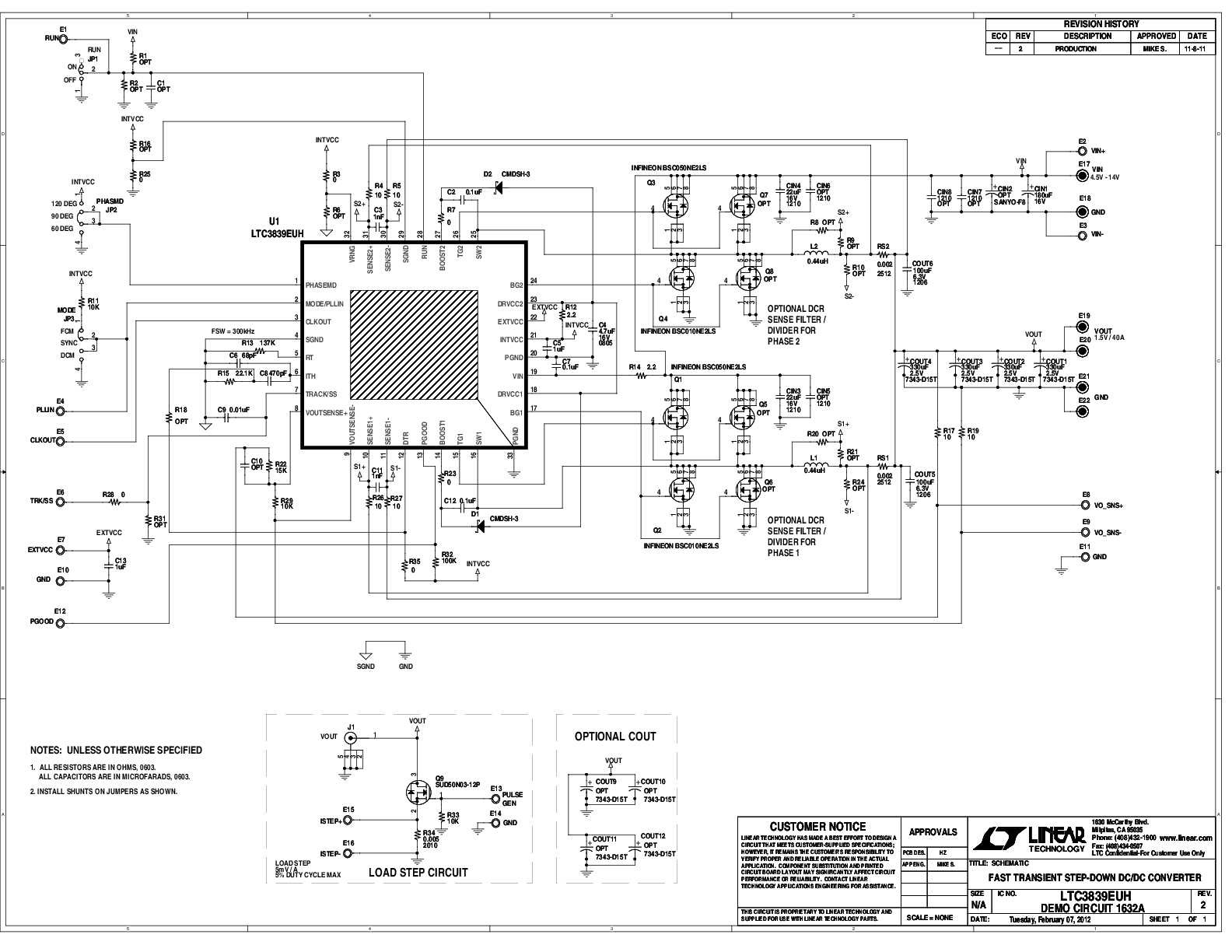

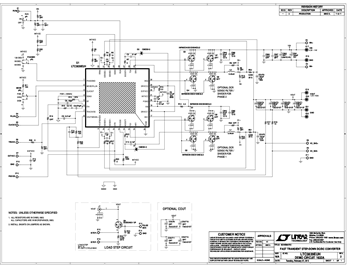

DC1632A - Demo Manual3/12/2012
-
AN-140: リニア・レギュレータとスイッチング電源の基本概念9/1/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3839
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3839
LTC3839DC1632ADEMOBOARDRSENSE
LTC3839DC1632AMODIFIEDFORDCRSENSE
おすすめ製品
LTC3839 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3839EUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3839EUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3839IUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3839IUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R526 Reliability Data |
