LTC3809-1: 出力トラッキング付きNo RSENSETM､低入力電圧同期整流式DC/DCコントローラ データシート (Rev. )4/20/2006PDF858K
製品概要
機能と利点
- プログラム可能な出力電圧トラッキング
- 電流センス抵抗が不要
- 固定周波数電流モード動作により、優れた入力および負荷過渡応答を実現
- 広いVIN範囲：2.75V～9.8V
- 広いVOUT範囲：0.6V～VIN
- ±1.5%精度の0.6Vリファレンス
- 低損失動作：100%デューティ・サイクル
- Burst Mode動作、パルス・スキップ動作または強制連続動作を選択可能
- 補助巻線レギュレーション
- ソフトスタート回路を内蔵
- 最大ピーク電流センスのスレッショルドを選択可能
- 出力過電圧保護
- マイクロパワー・シャットダウン：IQ = 9μA
- 熱特性が改善された小型のリードレス（3mm×3mm）DFNパッケージと10ピンMSOPパッケージ
製品概要
LTC3809-1は、外付け部品をほとんど使用せずに外付けのコンプリメンタリ・パワーMOSFETをドライブする、同期整流式降圧スイッチング・レギュレータ･コントローラです。MOSFETの VDS検知を備えた固定周波数電流モード・アーキテクチャにより､電流センス抵抗が不要で、効率が向上します。
オプションのBurst Mode動作により、軽負荷時に高効率を達成します。100%デューティ・サイクルにより、低損失動作が可能で、バッテリ駆動システムの動作時間を延ばすことができます。 また、MODEピンが"L"の場合には、Burst Mode動作を禁止して、ノイズやRF干渉を低減します。
LTC3809-1は、同時または比例の出力電圧トラッキングが可能です。スイッチング周波数は550kHzに固定されます。過電圧コンパレータや短絡電流制限コンパレータによってフォールト保護を行います。
LTC3809-1は、熱特性が改善された実装面積の小さいDFNパッケージまたは10ピンMSOPパッケージで供給されます。
| Features | Package | |
| LTC3809 | PLL, Selectable Spread Spectrum, Power Good | 3x3 DFN-10, MS-10E |
| LTC3809-1 | Tracking | 3x3 DFN-10, MS-10E |
| LTC3808 | PLL, Selectable Spread Spectrum, Tracking, Power Good | 4x3 DFN-14, SSOP-16 |
アプリケーション
- 1セルまたは2セル・リチウムイオン・バッテリ駆動デバイス
- ノートブックおよびパームトップ･コンピュータ、PDA
- 携帯機器
- DC配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018PDF66 K
-

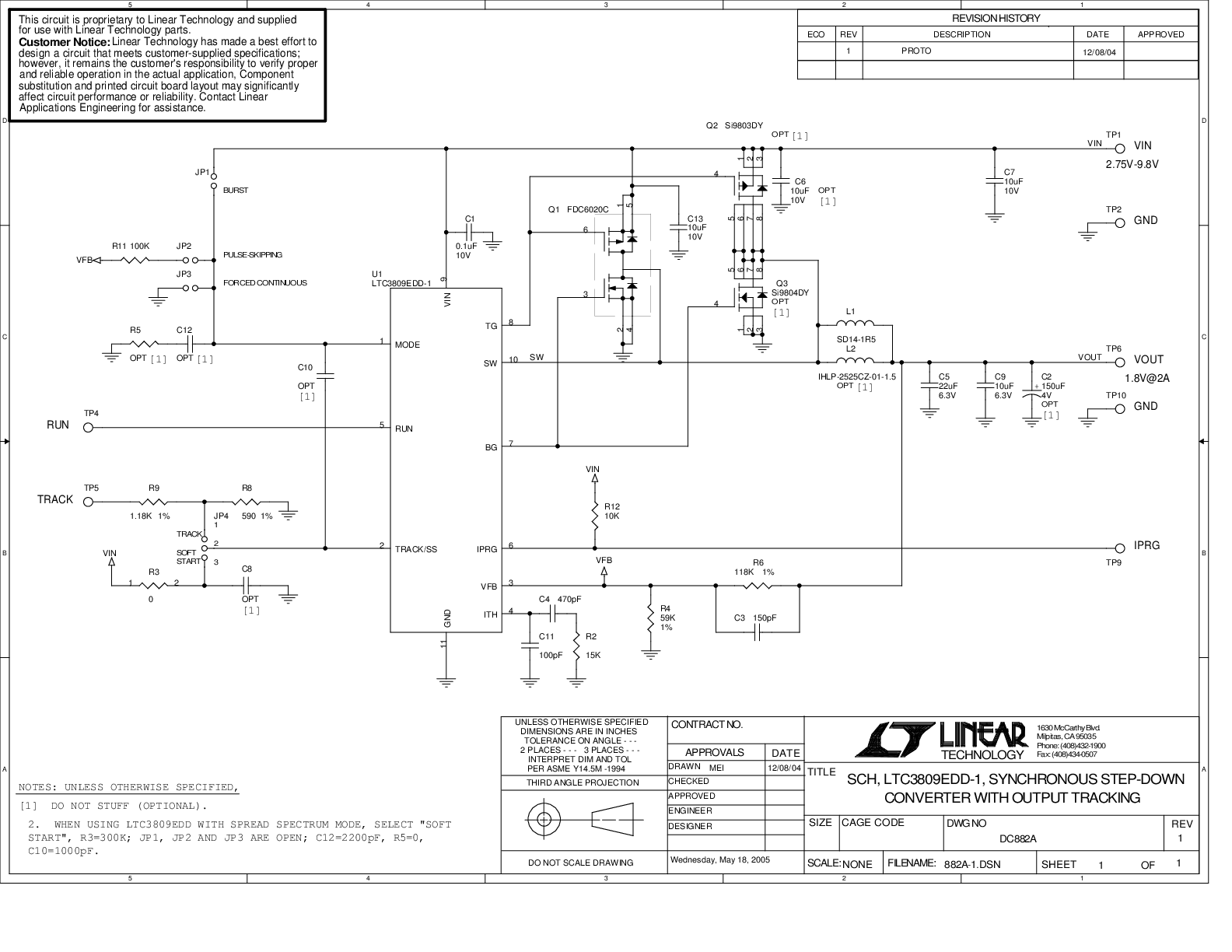

DC882A - Demo Manual9/24/2009PDF198K
-
DN382 - プログラム可能な出力トラッキングを備えた、低EMIの同期式DC/DC降圧コントローラ7/25/2006PDF313K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3809
LTC3809-1
