LTC3808

製造中

No RSENSE™, Low EMI, Synchronous DC/DC Controller with Output Tracking

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • プログラム可能な出力電圧トラッキング
  • センス抵抗はオプション
  • スペクトル拡散変調により、低ノイズを実現
  • 固定周波数電流モード動作により、優れた入力および負荷過渡応答を実現
  • 広いVIN範囲：2.75V～9.8V
  • 広いVOUT範囲：0.6V～VIN
  • ±1.5%精度の0.6Vリファレンス
  • 低損失動作：100%デューティ・サイクル
  • 真のPLLにより、周波数のロックや調整が可能（周波数範囲：250kHz～750kHz）
  • バーストモード動作、パルス・スキップ動作または強制連続動作を選択可能
  • 補助巻線レギュレーション
  • ソフトスタート回路を内蔵
  • パワーグッド出力電圧モニタ
  • 出力過電圧保護
  • マイクロパワー・シャットダウン：IQ = 9μA
  • 熱特性が改善された小型のリードレス（4mm×3mm）DFNパッケージと16ピンSSOPパッケージ

The LTC3808 is a synchronous step-down switching regulator controller that drives external complementary power MOSFETs using few external components. The constant frequency current mode architecture with MOSFET VDS sensing eliminates the need for a current sense resistor and improves efficiency.

Burst Mode operation provides high efficiency operation at light loads. 100% duty cycle provides low dropout operation, extending operating time in battery-powered systems.

The switching frequency can be programmed up to 750kHz, allowing the use of small surface mount inductors and capacitors. For noise sensitive applications, the LTC3808 can be externally synchronized from 250kHz to 750kHz. Burst Mode is inhibited during synchronization or when the SYNC/MODE pin is pulled low to reduce noise and RF interference. To further reduce EMI, the LTC3808 incorporates a novel spread spectrum frequency modulation technique.

The LTC3808 is available in the tiny footprint thermally enhanced DFN package or 16-lead SSOP package.

Protected by U.S. Patents including 5481178, 5929620, 6580258, 6304066, 5847554, 6611131, 6498466. Other Patents pending.

Features Package
LTC3809 PLL, Selectable Spread Spectrum, Power Good 3x3 DFN-10, MS-10E
LTC3809-1 Tracking 3x3 DFN-10, MS-10E
LTC3808 PLL, Selectable Spread Spectrum, Tracking Power Good 4x3 DFN-14, SSOP-16

アプリケーション

  • 1セルまたは2セル・リチウムイオン・バッテリ駆動デバイス
  • ノートブックおよびパームトップ・コンピュータ、PDA
  • 携帯機器
  • DC配電システム
LTC3808
No RSENSE™, Low EMI, Synchronous DC/DC Controller with Output Tracking
High Efficiency, 550kHz Step-Down Converter Efficiency and Power Loss vs Load Current Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
発振器 2
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3808
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC769A

LTC3808EDE Demo Board | Tracking, Spread Spectrum, Prog Peak Current, VIN = 2.7V to 8V, VOUT = 1.8V @ 5A/3.5A/2.5A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 769A is a high efficiency synchronous step-down DC/DC converter with output tracking and spread spectrum functions featuring the LTC3808EDE No RSENSE controller. The demo board provides 1.8V @ up to 5A output current from a 2.7V to 8V input voltage. A jumper allows the user to adjust the peak current limit, thereby setting the maximum output current to 5A, 3.5A or 2.5A.
DC769A
LTC3808EDE Demo Board | Tracking, Spread Spectrum, Prog Peak Current, VIN = 2.7V to 8V, VOUT = 1.8V @ 5A/3.5A/2.5A

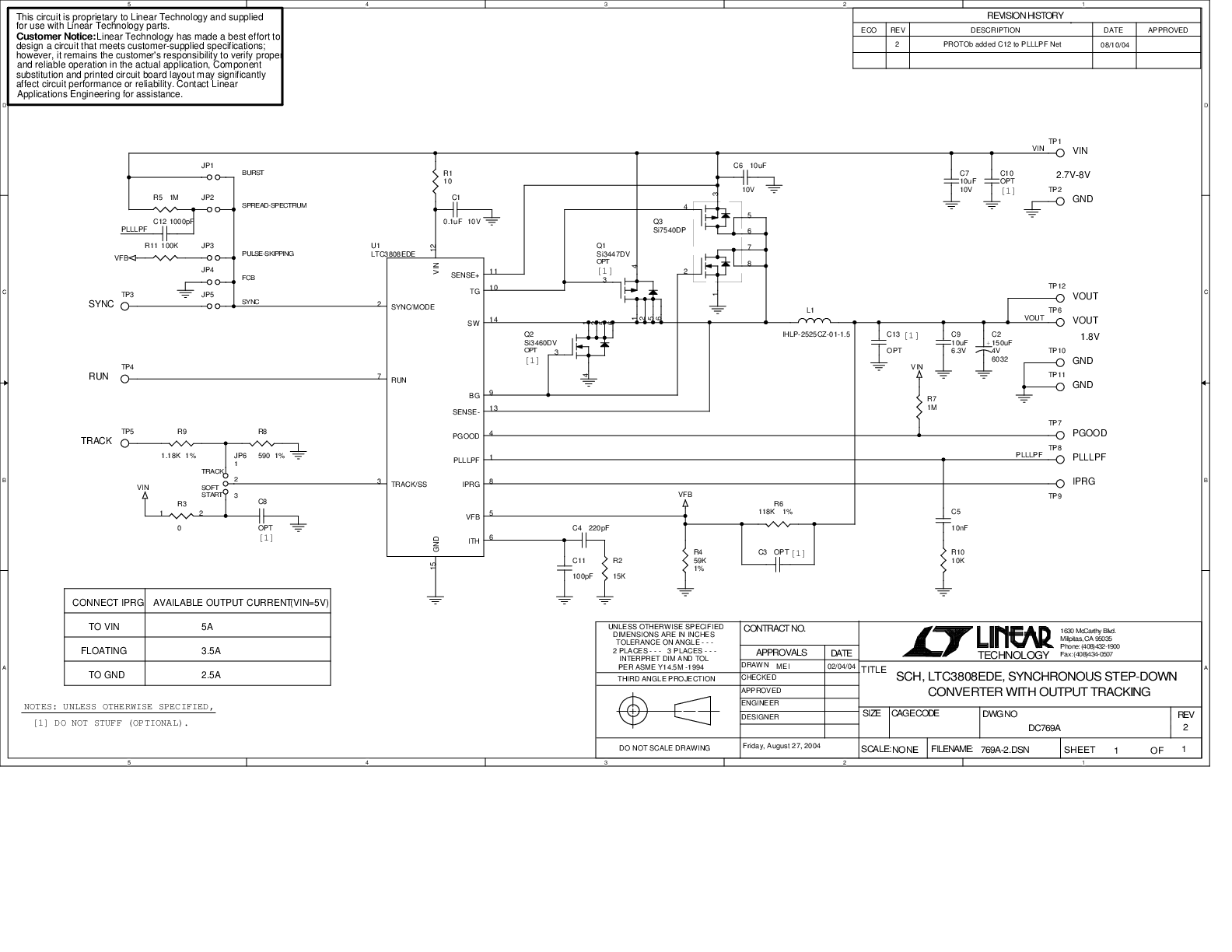

DC769A - Schematic
