製品概要

機能と利点

  • 電流センス抵抗が不要
  • 選択可能なスペクトル拡散周波数変調により、低ノイズ動作を実現
  • 固定周波数電流モード動作により、優れた入力および負荷過渡応答を実現
  • 真のPLLにより、周波数のロックや調整が可能(周波数範囲:250kHz~750kHz)
  • 広いVIN範囲:2.75V~9.8V
  • 広いVOUT範囲:0.6V~VIN
  • ±1.5%精度の0.6Vリファレンス
  • 低損失動作:100%デューティ・サイクル
  • Burst Mode®動作、パルス・スキップ動作または強制連続動作を選択可能
  • 補助巻線レギュレーション
  • ソフトスタート回路を内蔵
  • 出力過電圧保護
  • マイクロパワー・シャットダウン:IQ = 9μA

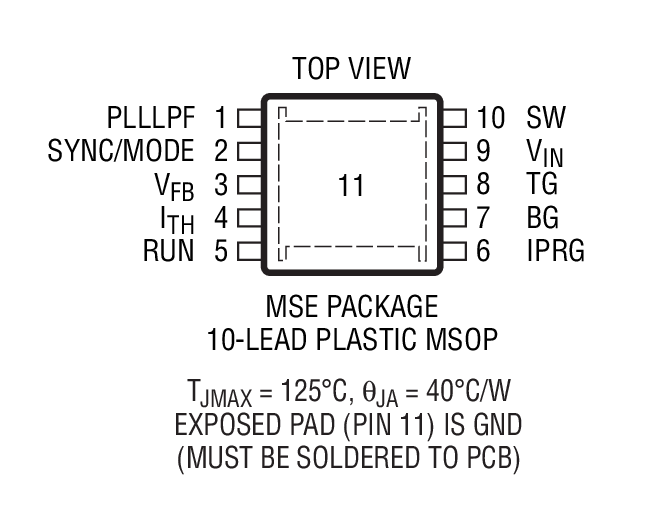

  • 熱特性が改善された小型のリードレス(3mm×3mm)DFNパッケージと10ピンMSOPパッケージ

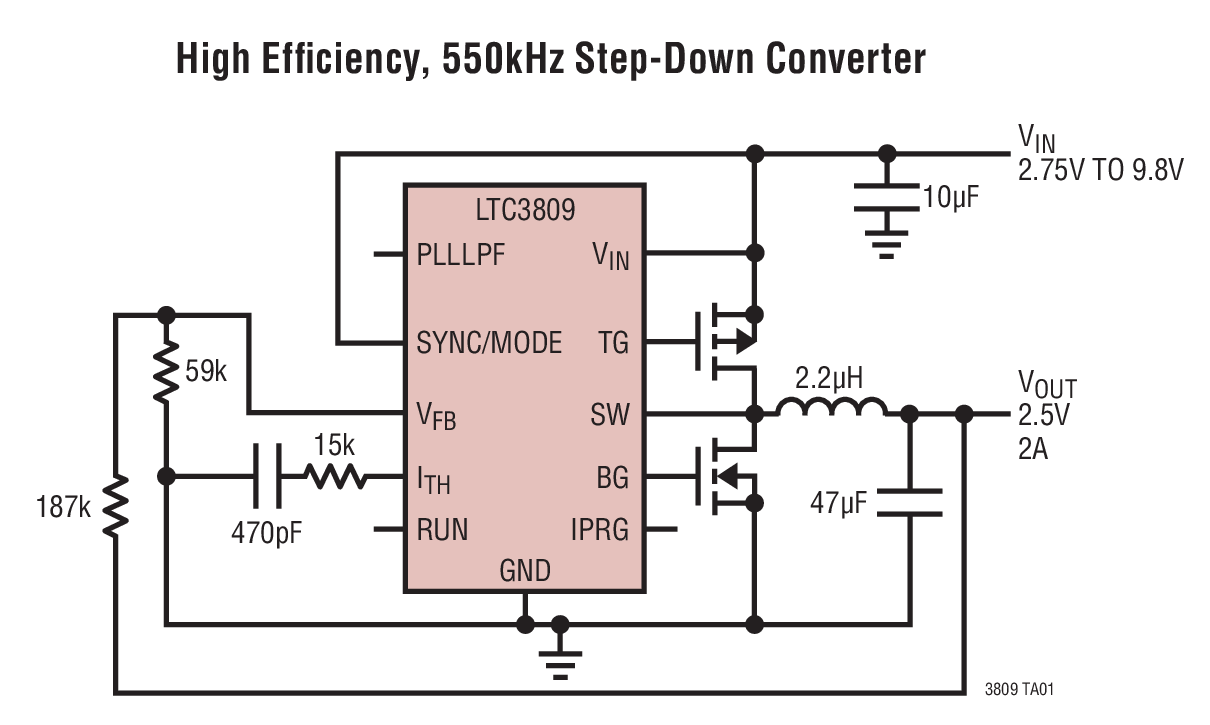

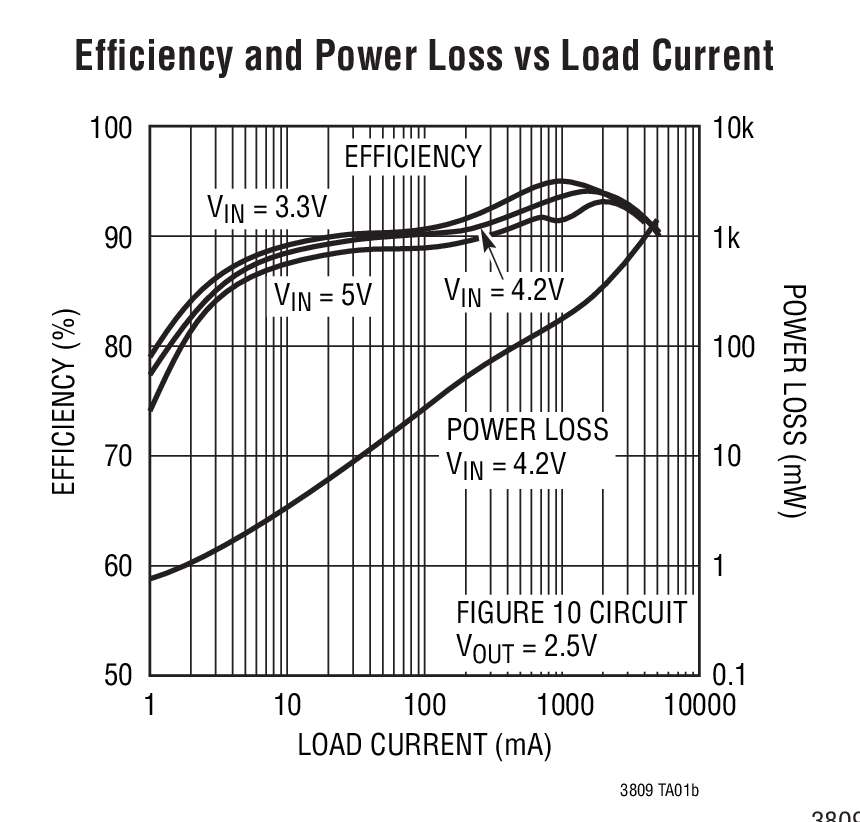

製品概要

LTC3809は、外付け部品をほとんど使用せずに外付けのコンプリメンタリ・パワーMOSFETをドライブする、同期整流式降圧スイッチング・レギュレータ・コントローラです。MOSFETの VDS検知を備えた固定周波数電流モード・アーキテクチャにより、電流センス抵抗が不要で、効率が向上します。

LTC3809は250kHz~750kHzの範囲で外部同期可能なので、ノイズに敏感なアプリケーションに対応できます。ノイズやRF干渉を低減するために、同期時またはSYNC/MODEピンが"L"のときにはBurst Mode動作が禁止されます。また、EMIをさらに低減するために、LTC3809は新しいスペクトル拡散周波数変調技法を採用しています。

Burst Mode動作により、軽負荷時に高効率を達成します。100%デューティ・サイクルにより、低損失動作が可能で、バッテリ駆動システムの動作時間を延ばすことができます。

スイッチング周波数は最大750kHzまでプログラム可能で、小型の表面実装インダクタやコンデンサを使用できます。

LTC3809は、熱特性が改善された小型のDFNパッケージまたは10ピンMSOPパッケージで供給されます。

Features Package
LTC3809 PLL, Selectable Spread Spectrum, Power Good 3x3 DFN-10, MS-10E
LTC3809-1 Tracking 3x3 DFN-10, MS-10E
LTC3808 PLL, Selectable Spread Spectrum, Tracking, Power Good 4x3 DFN-14, SSOP-16
