製品概要

機能と利点

  • 外付け部品によってのみ制限されるVINとVOUT
  • 調整可能なスロープ補償
  • ソフトスタート機能搭載
  • 200kHzの固定周波数動作
  • ±1.5%のリファレンス精度
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 最小負荷要件なし
  • 低い消費電流:240μA
  • 高さの低い(1mm)SOT-23パッケージ

製品概要

LTC3803は、高入力電圧アプリケーションにおいて6V定格のNチャネルMOSFETをドライブするのに最適な固定周波数電流モード・フライバック・コントローラです。非常に小さい負荷使用時も固定周波数動作が維持されるので、広範囲の負荷電流で低周波ノイズの発生を低減できます。スロープ補償は外付け抵抗でプログラム可能です。

LTC3803は±1.5%の出力電圧精度を達成し、消費電流はわずか240μAです。グランド・リファレンスの電流検知により、LTC3803ベースのコンバータはLTC3803の絶対最大VCCを超える入力電源を使用できます。マイクロパワーのヒステリシス起動により、高入力電圧で効率的な動作が可能です。また、LTC3803は9.4Vのシャント・レギュレータを内蔵し、抵抗を介して高いVINから電力供給できる使いやすいデバイスです。低電圧ロックアウト機能により、入力電圧が4.6Vを下回るとLTC3803はシャットダウンするので、外付けMOSFETに対する最小4.6Vのゲート・ドライブが保証されます。

LTC3803は高さの低い(1mm)6ピンSOT-23(ThinSOT)パッケージで供給されます。

Turn On Voltage Frequency
LTC3803 8.7V 200kHz
LTC3803-3 8.7V 300kHz
LTC3803-5 4.8V 200kHz


アプリケーション

  • テレコム電源
  • 42Vおよび12V車載電源
  • 補助/ハウスキーピング電源
  • Power Over Ethernet

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

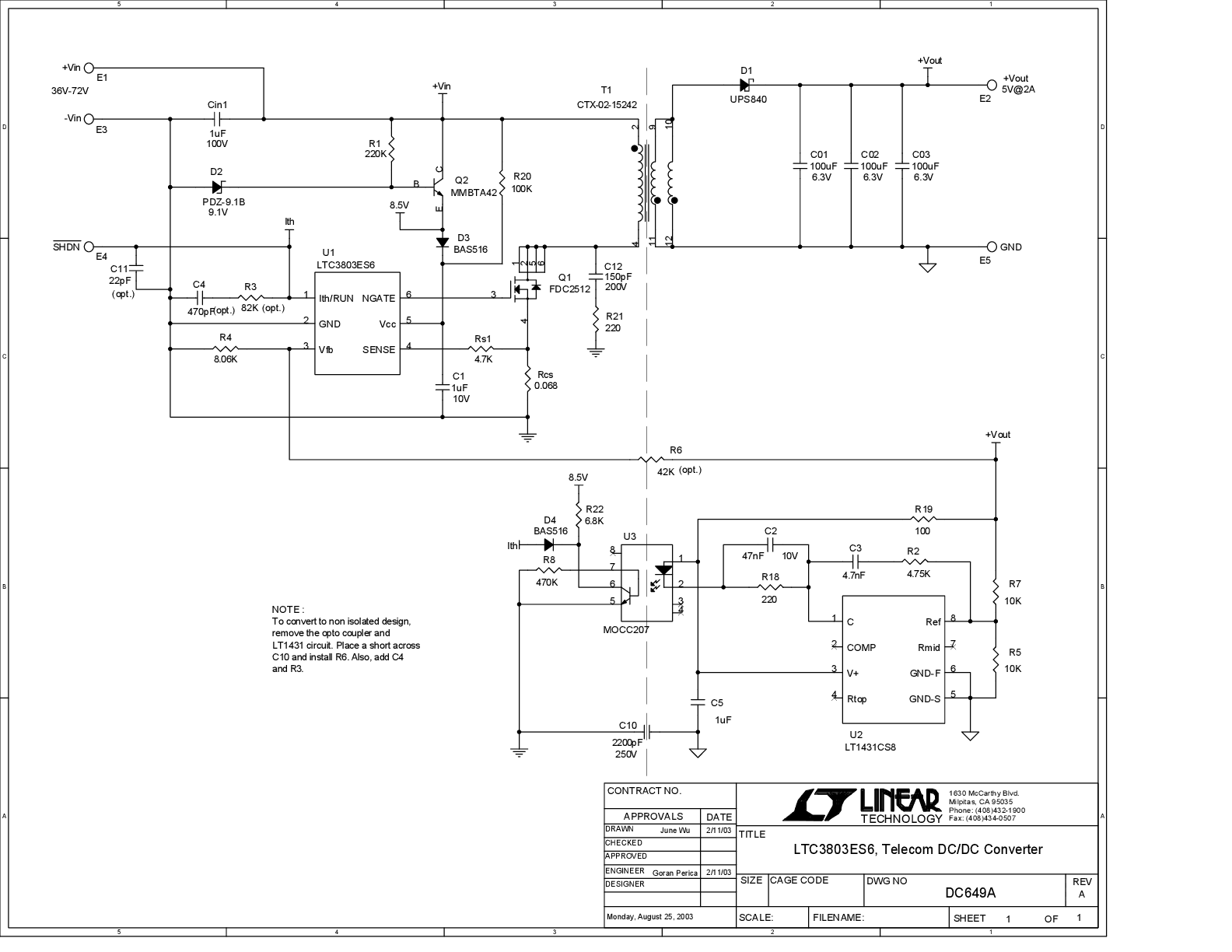

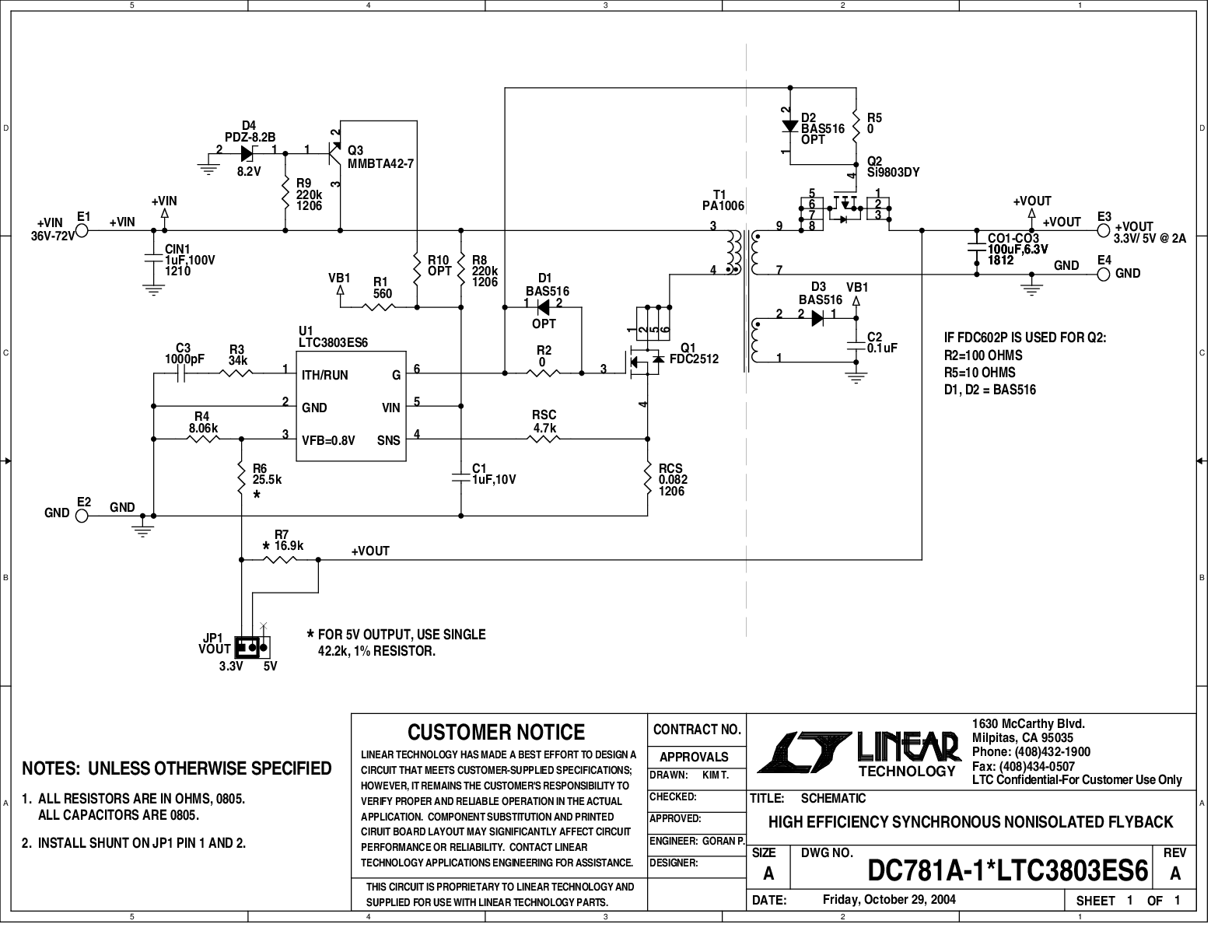

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3803
LTC3803-3
LTC3803-5
