製品概要
機能と利点
- 外付け部品によってだけ制限されるVINとVOUT
- 調整可能なスロープ補償
- ソフトスタート機能内蔵
- 動作温度範囲：–40℃～150℃
- 300kHzの固定周波数動作
- リファレンス精度：±1.5%
- 電流モード動作による優れた入力過渡応答と負荷過渡応答
- 最小負荷要件なし
- 低消費電流：240µA
- 高さの低い（1mm）SOT-23パッケージ
製品概要
LTC3803-3は、高入力電圧アプリケーションにおいて6V定格のNチャネルMOSFETをドライブするのに最適な固定周波数電流モード・フライバック・コントローラです。非常に小さい負荷使用時も固定周波数動作が維持されるので、広範囲の負荷電流で低周波ノイズの発生を低減できます。スロープ補償は外付け抵抗でプログラム可能です。
LTC3803-3は±1.5%の出力電圧精度を達成し、消費電流はわずか240μAです。グランド基準の電流検出により、LTC3803-3ベースのコンバータはLTC3803-3の絶対最大VCCを超える入力電源を使用できます。マイクロパワーのヒステリシス起動により、高入力電圧で効率的な動作が可能です。また、LTC3803-3は9.4Vのシャント・レギュレータを内蔵し、抵抗を介して高いVINから電力供給できる使いやすいデバイスです。低電圧ロックアウト機能により、入力電圧が4Vを下回るとLTC3803-3はシャットダウンするので、外付けMOSFETに対する最小4Vのゲート・ドライブが保証されます。

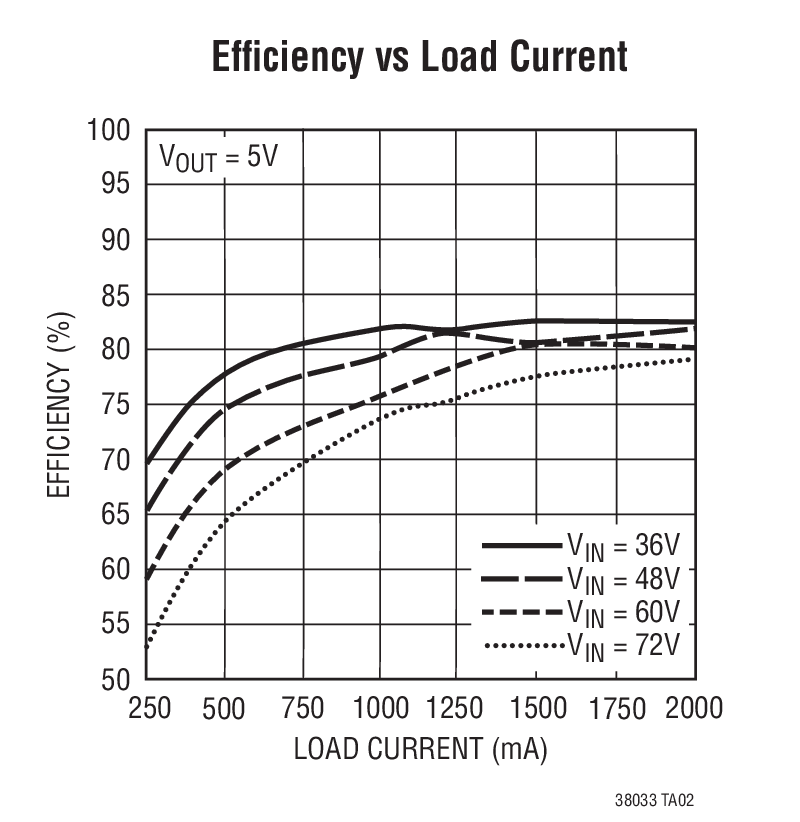

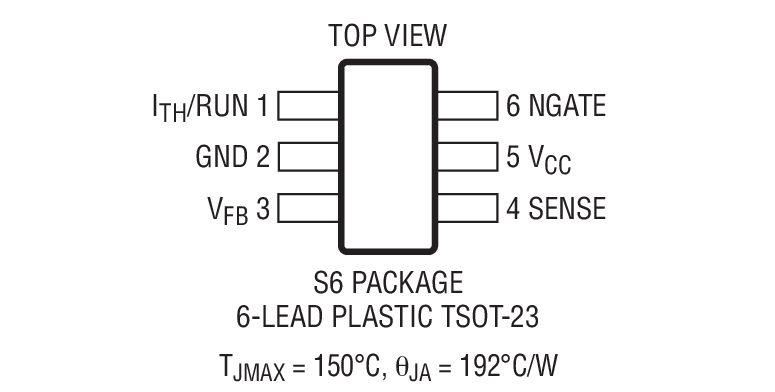

LTC3803-3は高さの低い（1mm）6ピンSOT-23（ThinSOT™）パッケージで供給されます。
| Turn On Voltage | Frequency | |
| LTC3803 | 8.7V | 200kHz |
| LTC3803-3 | 8.7V | 300kHz |
| LTC3803-5 | 4.8V | 200kHz |
アプリケーション
- テレコム用電源
- 42Vおよび12Vの車載用電源

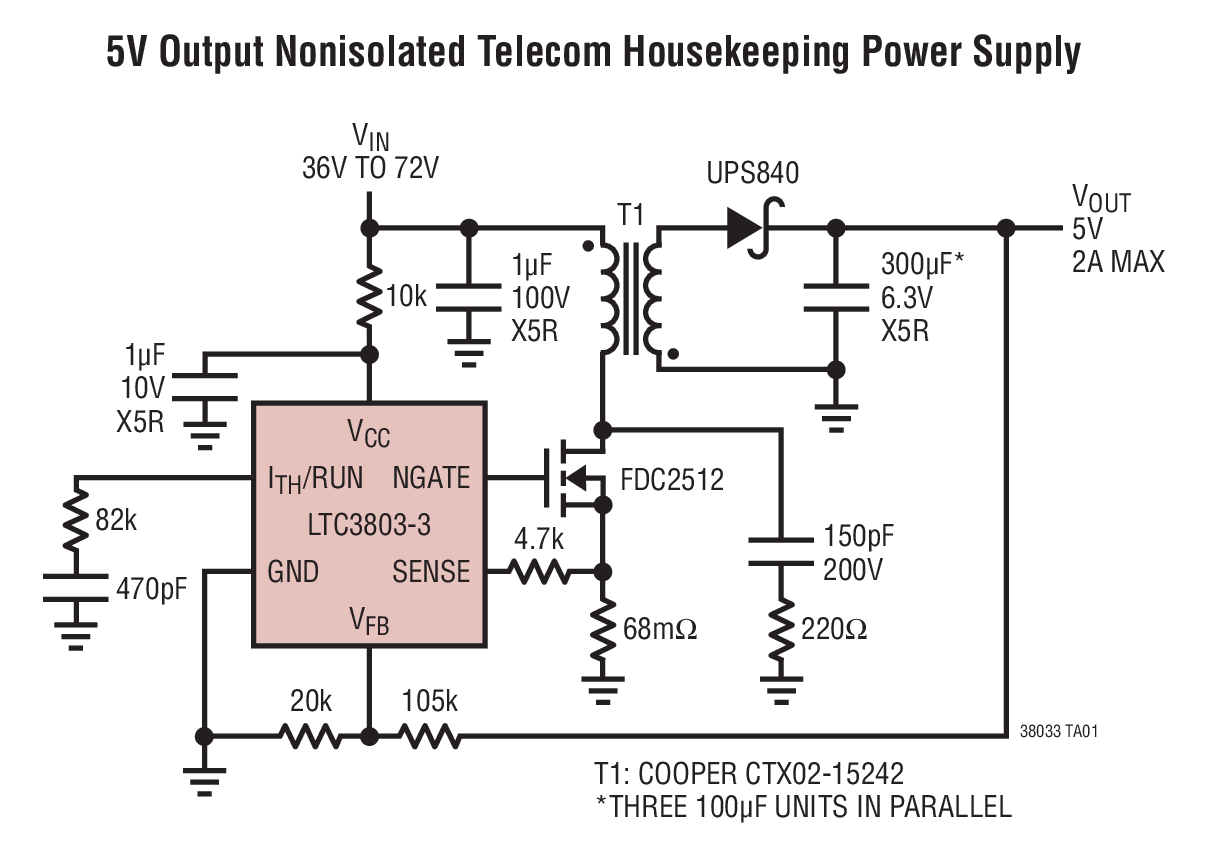

- 補助/ハウスキーピング電源
- Power Over Ethernet 駆動機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

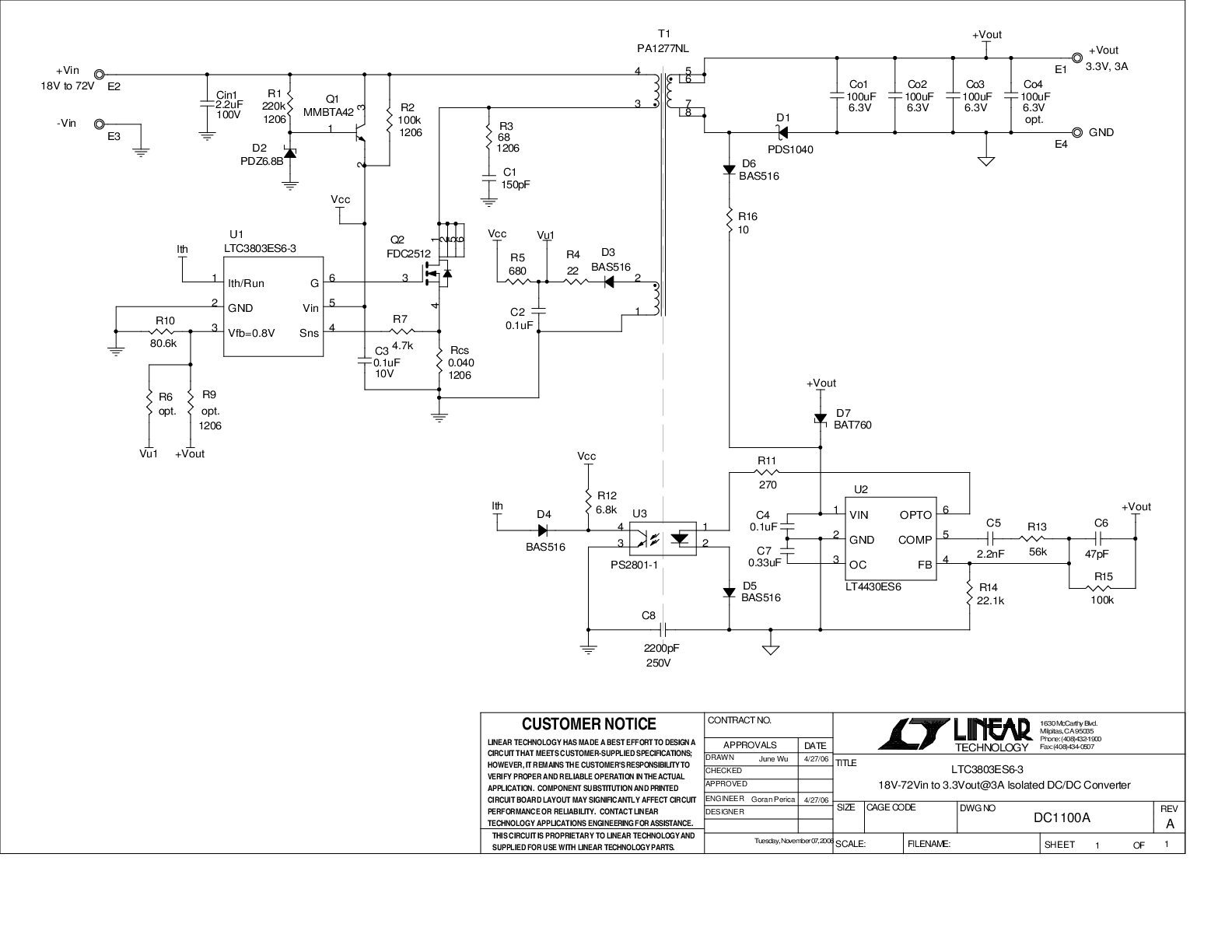

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3803
LTC3803-3
LTC3803-5
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3803ES6-3#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803ES6-3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803HS6-3#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803HS6-3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803IS6-3#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803IS6-3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803MPS6-3#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC3803MPS6-3#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
