製品概要

機能と利点

  • 外付け部品によってだけ制限されるVINとVOUT
  • 4.8Vの低電圧ロックアウト・スレッショルド
  • 動作接合部温度:-40℃~150℃
  • 調整可能なスロープ補償
  • ソフトスタート機能内蔵
  • 200kHzの固定周波数動作
  • リファレンス精度:±1.5%
  • 電流モード動作による優れた入力過渡応答と負荷過渡応答
  • 最小負荷要件なし
  • 低消費電流:240µA
  • 高さの低い(1mm)SOT-23パッケージ

製品概要

LTC3803-5は固定周波数電流モード・フライバック・コントローラで、高入力電圧のアプリケーションで定格が4.5Vと6VのNチャネルMOSFETをドライブするのに最適です。LTC3803-5は最低5Vの入力で動作します。非常に軽い負荷にまで固定周波数動作が維持されるので、広範囲の負荷電流にわたって、低周波ノイズの発生が減少します。スロープ補償は外付け抵抗でプログラム可能です。

LTC3803-5の出力電圧精度は±1.5%で、消費電流はわずか240µAです。グランドを基準にして電流を検出するので、LTC3803-5をベースにしたコンバータはLTC3803-5の絶対最大VCCを超す入力電源を使用することができます。LTC3803-5は8Vのシャント・レギュレータを内蔵しているので、簡素化のため、高いVINから抵抗を通して電力を供給することができます。内蔵低電圧ロックアウト機能により、入力電圧が3.2Vより下に下がるとデバイスはシャットダウンするので、外付けMOSFETに対して最小3.2Vのゲート・ドライブが保証されます。

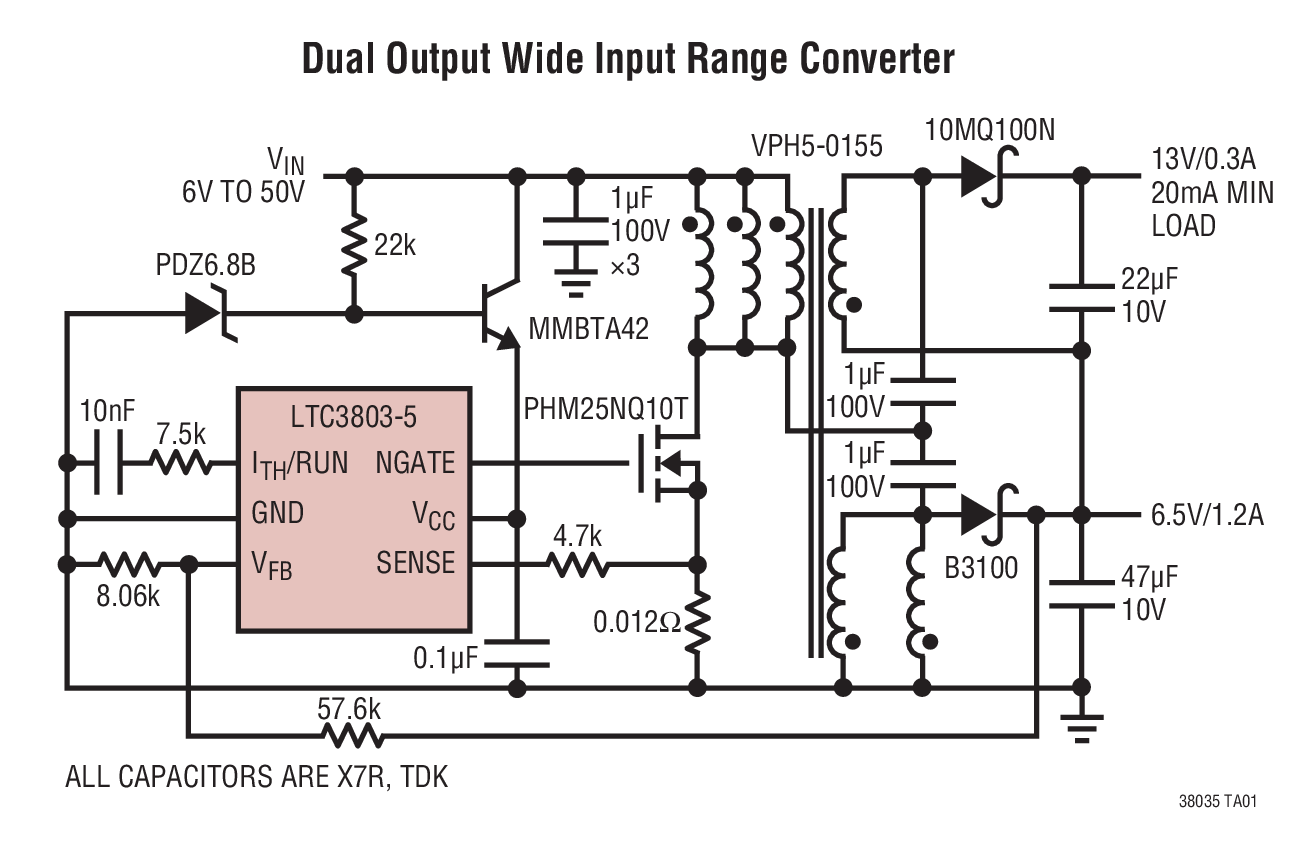

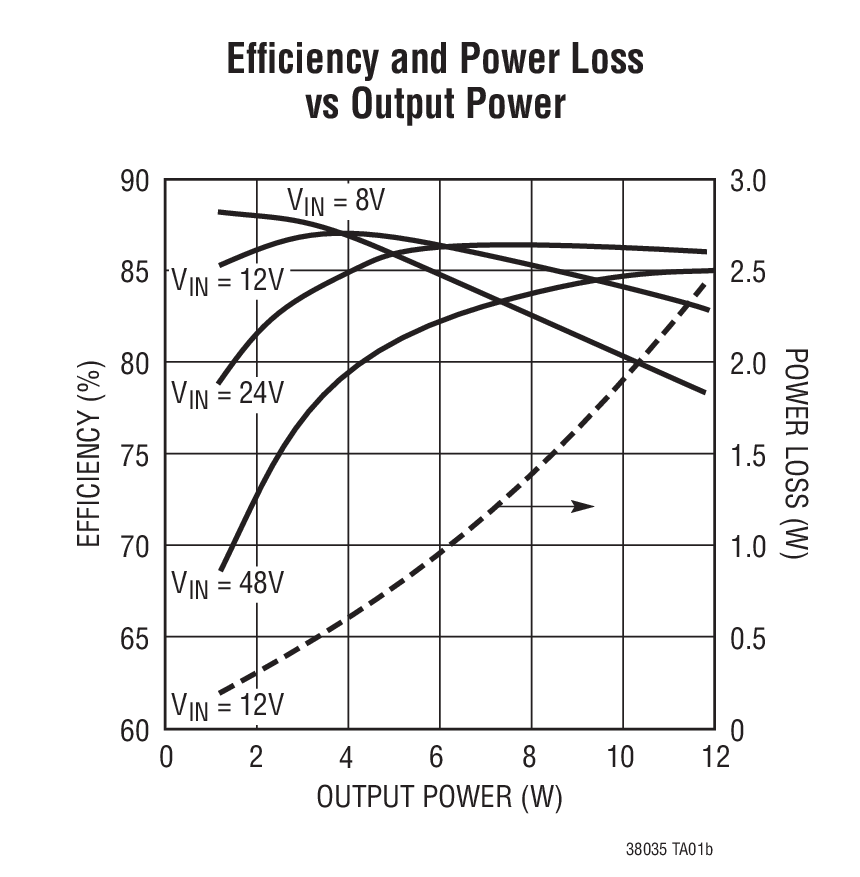

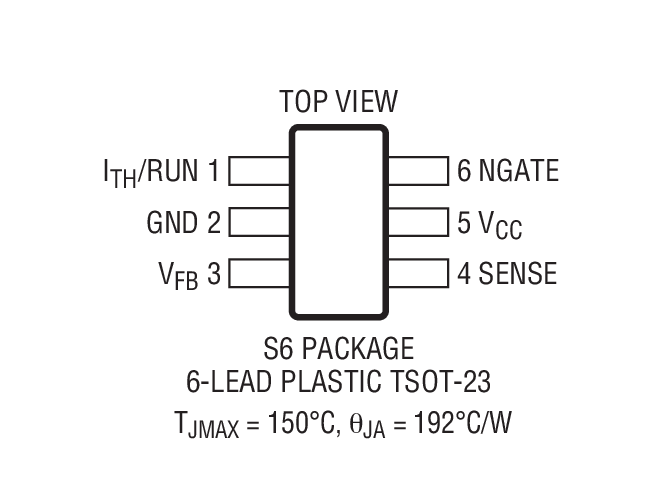

LTC3803-5は高さの低い(1mm)6ピンSOT-23(ThinSOT)パッケージで供給されます。

Turn On Voltage Frequency
LTC3803 8.7V 200kHz
LTC3803-3 8.7V 300kHz
LTC3803-5 4.8V 200kHz

アプリケーション

  • 42Vおよび12Vの車載用電源
  • テレコム用電源
  • 補助/ハウスキーピング電源
  • Power Over Ethernet

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3803
LTC3803-3
LTC3803-5
