LTC3787: PolyPhase 同期整流式昇圧コントローラ データシート (Rev. )6/14/2012PDF840K
製品概要
機能と利点
- 2フェーズ動作により、必要な入力/出力容量と電源によるノイズを低減
- 同期動作により、最大効率を達成し、熱損失を低減
- 広い入力電圧範囲：4.5V～38V (絶対最大定格40V)、起動後は最低2.5Vで動作
- 出力電圧：最大60V
- ±1%精度の 1.200Vリファレンス電圧
- RSENSEまたはインダクタのDCRによる電流検出
- 同期MOSFETは100%デューティサイクルが可能
- 低消費電流：135μA
- フェーズロック可能な周波数：75kHz～850kHz
- プログラム可能な固定周波数：50kHz～900kHz
- パワーグッド出力電圧モニタ
- シャットダウン時の低消費電流：IQ < 8μA
- 内部LDOがVBIASまたはEXTVCCからゲートドライブに電力を供給
- 熱特性が改善された薄型28ピン4mm × 5mm QFN パッケージと細型SSOPパッケージ
製品概要
LTC3787は、2つのNチャネル・パワーMOSFET段を位相をずらしてドライブする、高性能なPolyPhase®シングル出力同期整流式昇圧コンバータ・コントローラです。マルチフェーズ動作により、1フェーズの同等デバイスに比べて入力と出力のコンデンサの要件が緩和され、小型のインダクタを使用できます。同期整流によって効率が向上し、電力損失が減少し、熱要件が緩和されるので、高電力の昇圧アプリケーションに使用可能です。
入力電源電圧範囲が 4.5V～38Vと広いので、様々なシステム・アーキテクチャとバッテリの種類に対応します。昇圧コンバータの出力や別の補助電源からバイアスされている場合、起動後は入力電源電圧が2.5V まで下がっても動作できます。動作周波数は50kHz～900kHzの範囲で設定できますが、内部PLLを使用して外部クロックに同期することも可能です。LTC3787はPolyPhase動作により、2フェーズ、3フェーズ、4フェーズ、6フェーズおよび12フェーズ動作に構成することができます。
SSピンにより、起動時に出力電圧をランプアップします。 また、PLLIN/MODEピンにより、軽負荷時にBurst Mode®動作、パルススキップ・モード、強制連続モードのいずれかを選択します。
アプリケーション
- 産業用機器
- 車載機器
- 医療機器
- 軍用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R526 Reliability Data3/26/2018PDF365 K
-

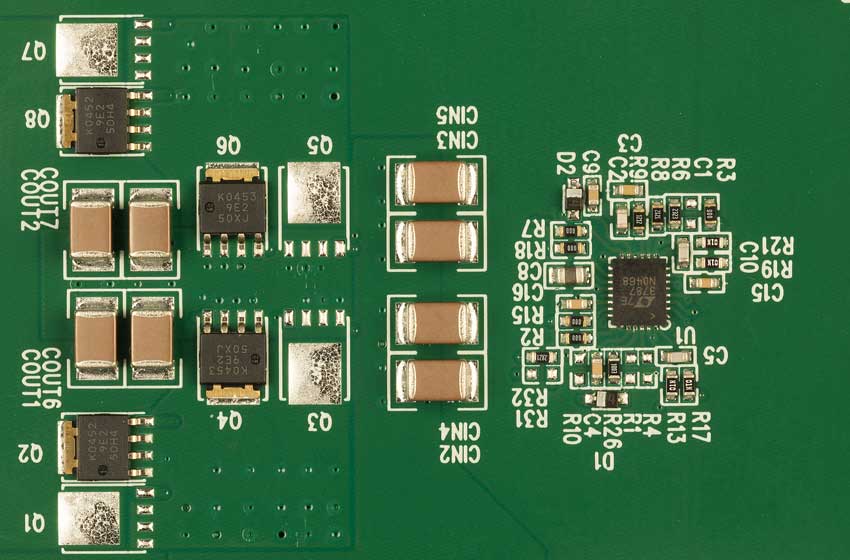

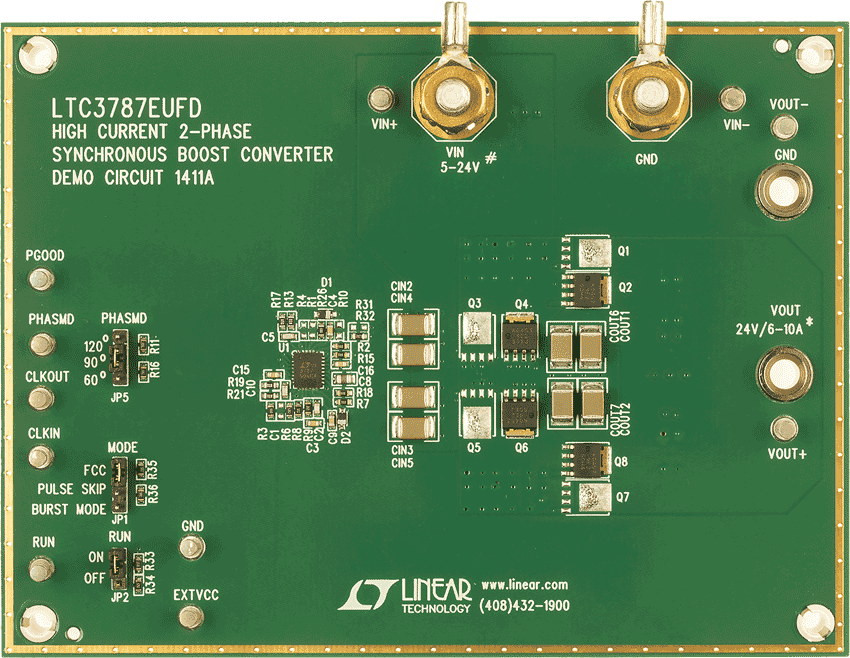

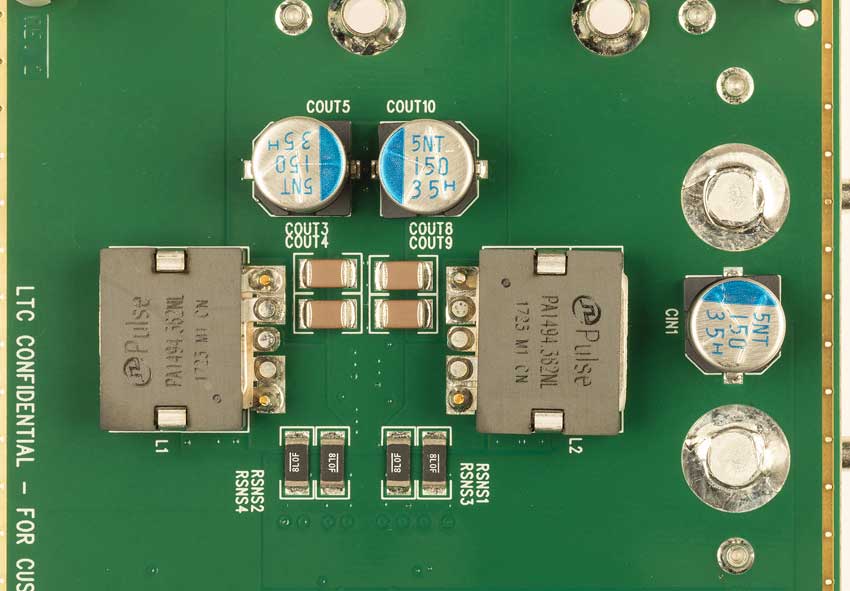

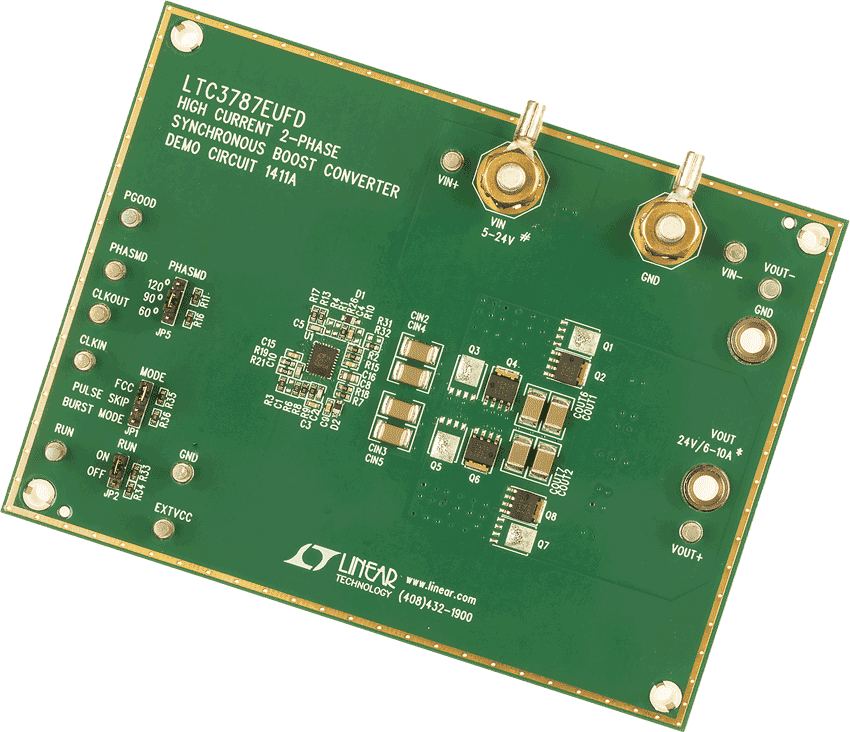

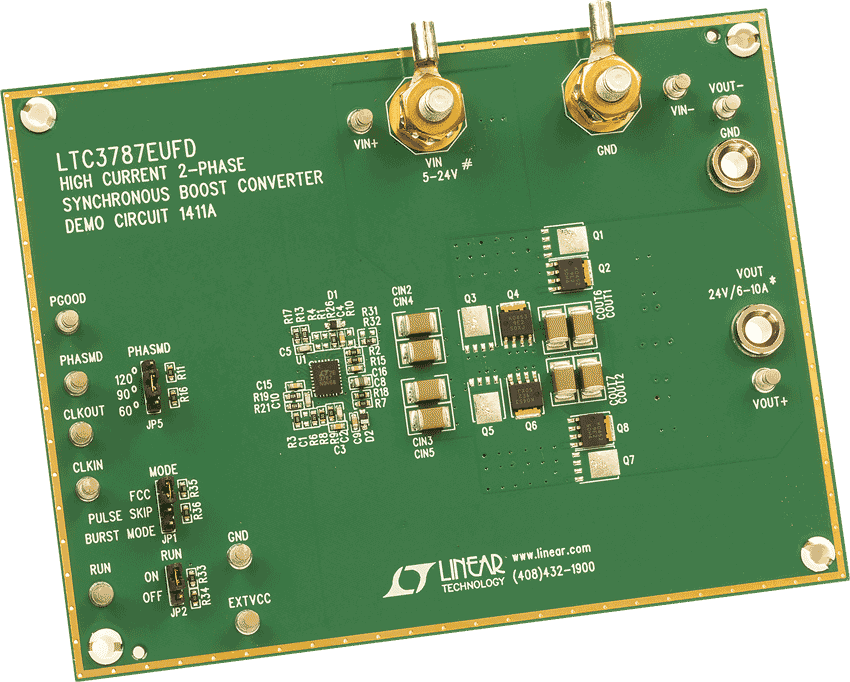

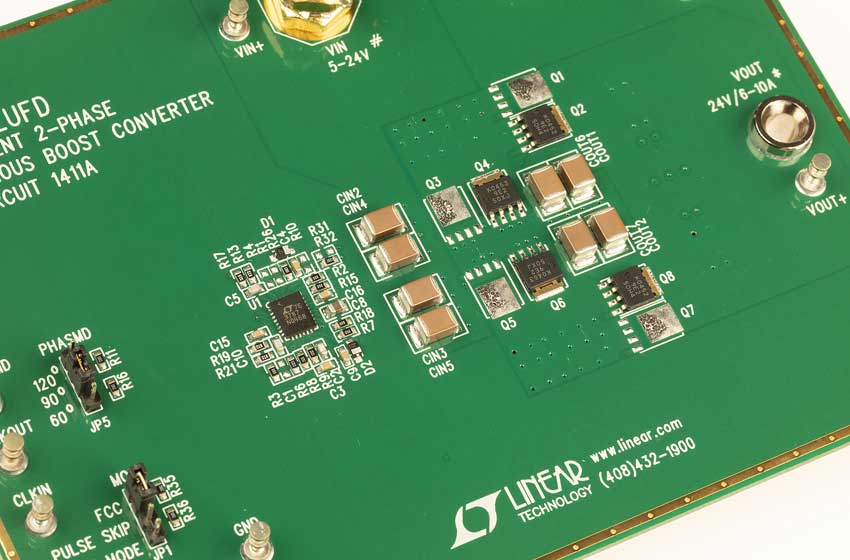

DC1411A - Demo Manual7/18/2013PDF672K
-

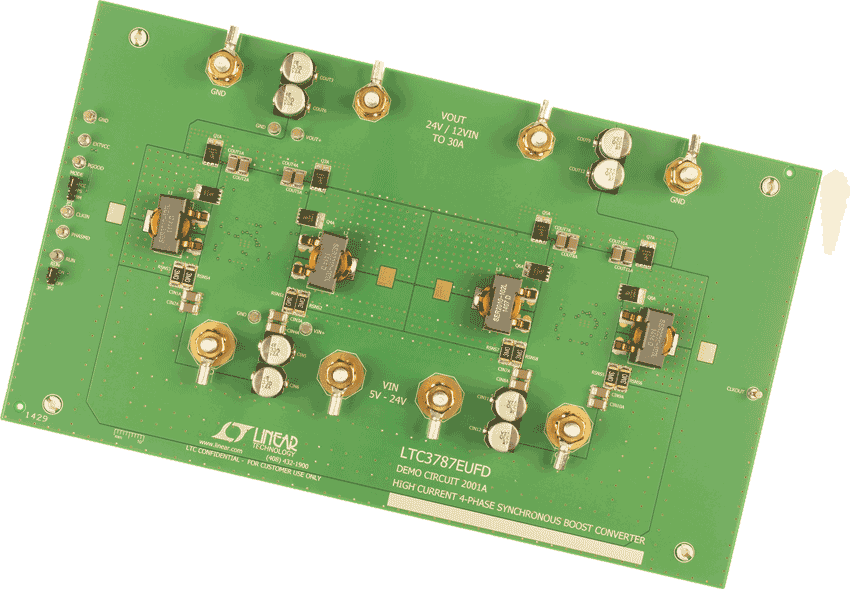

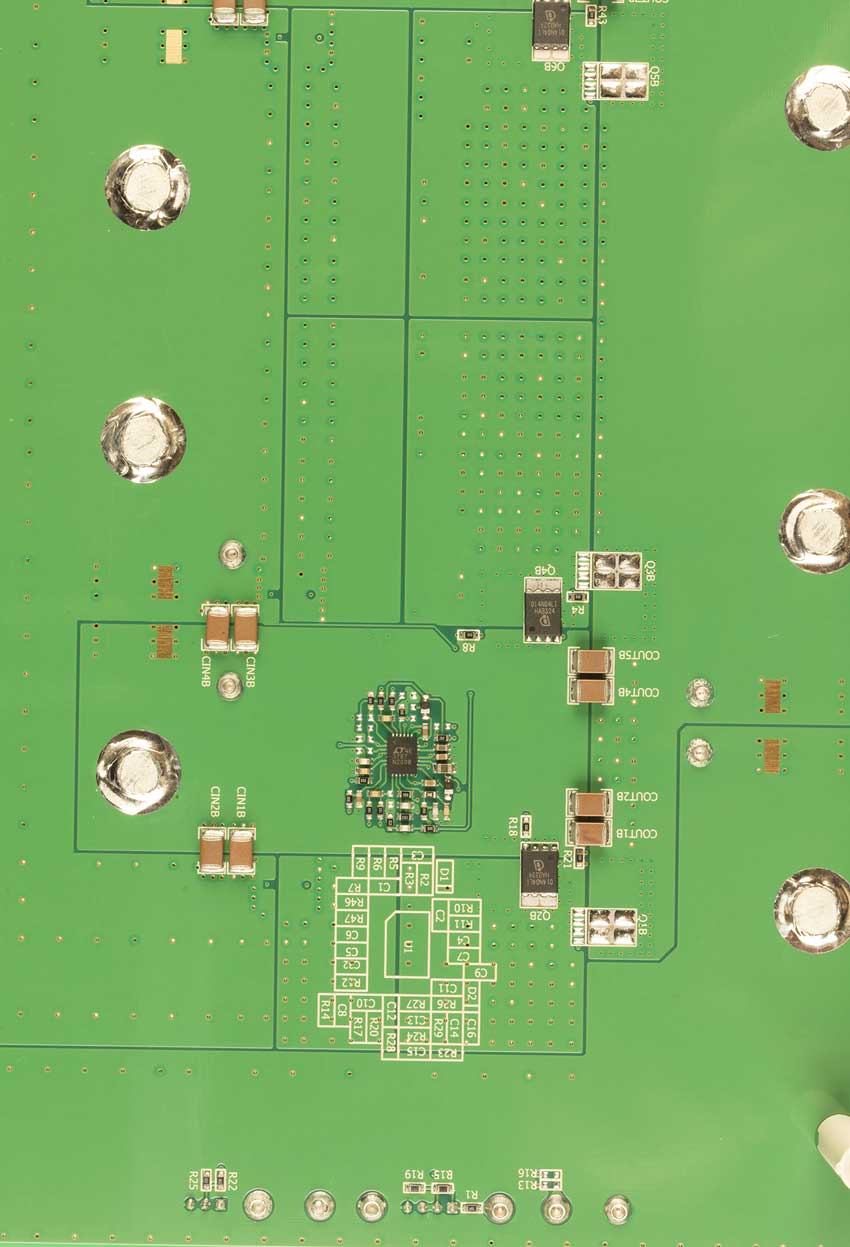

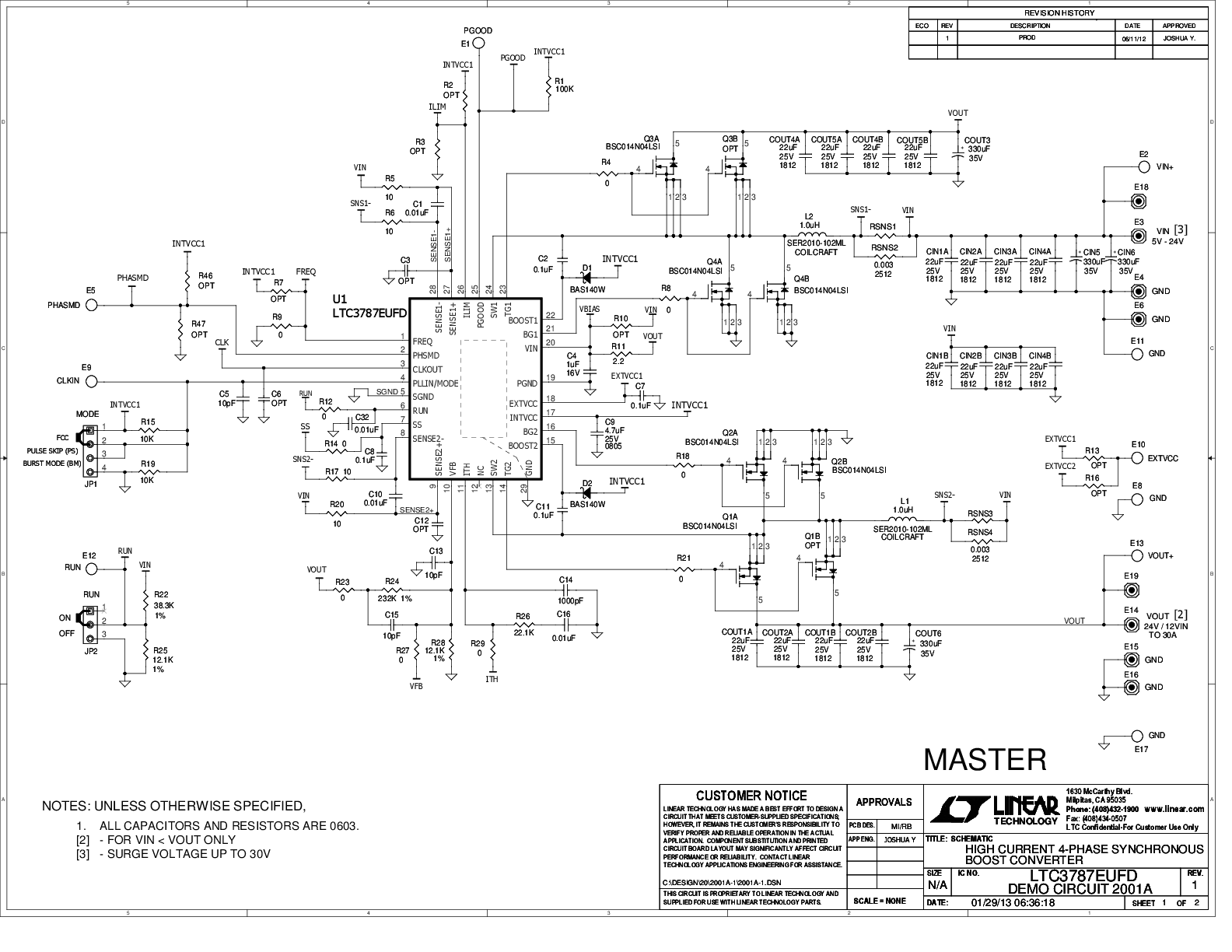

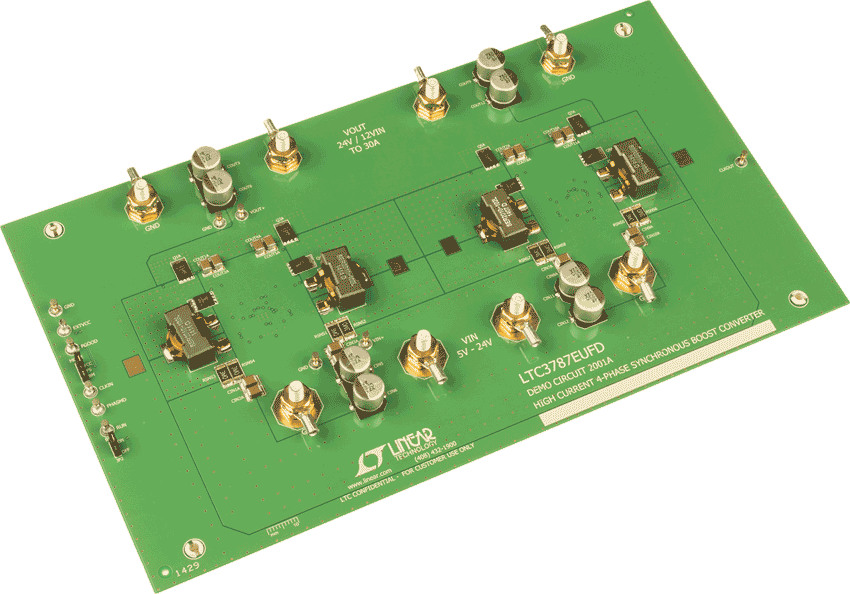

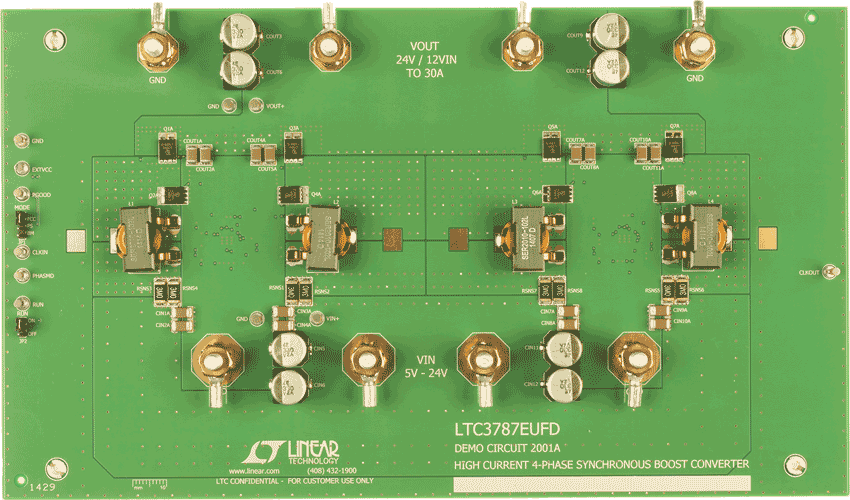

DC2001A - Demo Manual3/21/2013PDF810K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3787
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3787
