製品概要

機能と利点

  • 同期動作により高効率を達成し、熱損失を低減
  • 広い入力電圧範囲: 4.5V~38V (絶対最大定格40V)、起動後は最低2.5Vで動作
  • 出力電圧:最大60V
  • ±1%精度の 1.2V リファレンス電圧
  • RSENSE またはインダクタのDCR による電流検出
  • 同期MOSFETは100%デューティサイクルが可能
  • 低消費電流: 55μA
  • フェーズロック可能な周波数:75kHz~850kHz
  • プログラム可能な固定周波数:50kHz~900kHz
  • 調整可能な出力電圧ソフトスタート
  • パワーグッド出力電圧モニタ
  • 低シャットダウン電流 IQ: <8μA
  • 内部5.4V LDOがゲートドライブに電力を供給
  • 熱特性が改善された16ピン3mm × 3mm QFN およびMSOPパッケージ

製品概要

LTC3786は、すべてNチャネルのパワーMOSFETをドライブする、高性能な同期整流式昇圧コンバータ・コントローラです。同期整流によって効率が向上し、電力損失が減少し、熱要件が緩和されるので、高電力の昇圧アプリケーションで使用可能です。

入力電源範囲が4.5V~38Vと広いので、幅広いシステム・アーキテクチャと各種バッテリに対応できます。 昇圧コンバータの出力や別の補助電源からバイアスされる場合、起動後は入力電源電圧が2.5Vまで下がっても動作可能です。無負荷時の消費電流が55μAなので、バッテリ駆動システムの動作時間を延ばします。

動作周波数は50kHz~900kHzの範囲で設定できますが、内部PLLを使用して外部クロックに同期することも可能です。また、LTC3786 は高精度の1.2Vリファレンスとパワーグッド出力インジケータを備えています。SSピンにより、起動時に出力電圧をランプアップします。PLLIN/MODEピンにより、軽負荷時に Burst Mode®動作、パルススキップ・モード、連続インダクタ電流モードのいずれかを選択します。


アプリケーション

  • 産業用および車載電源
  • 車載用始動/停止システム
  • 医療機器
  • 高電圧バッテリ駆動システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

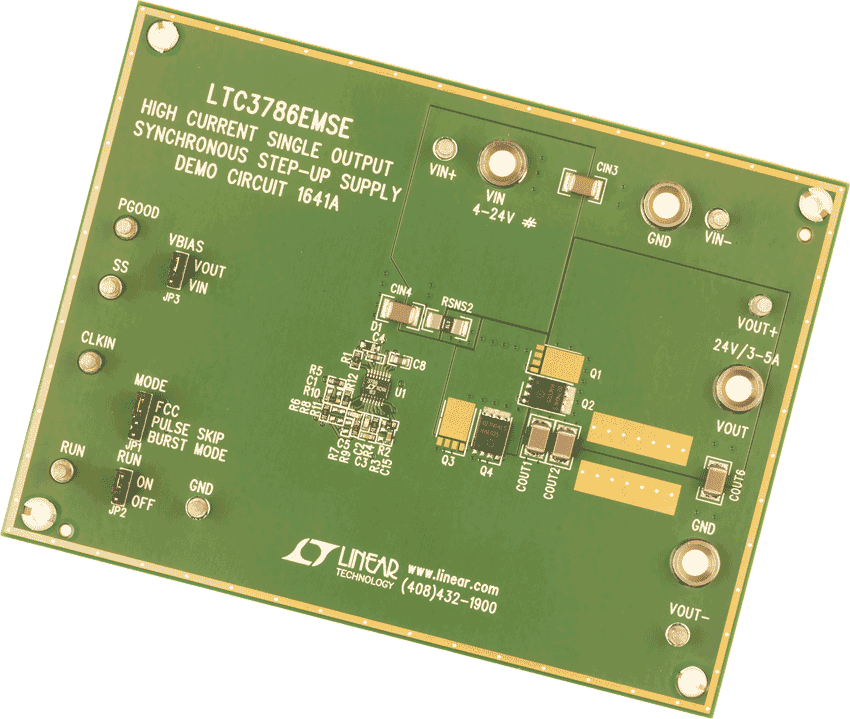

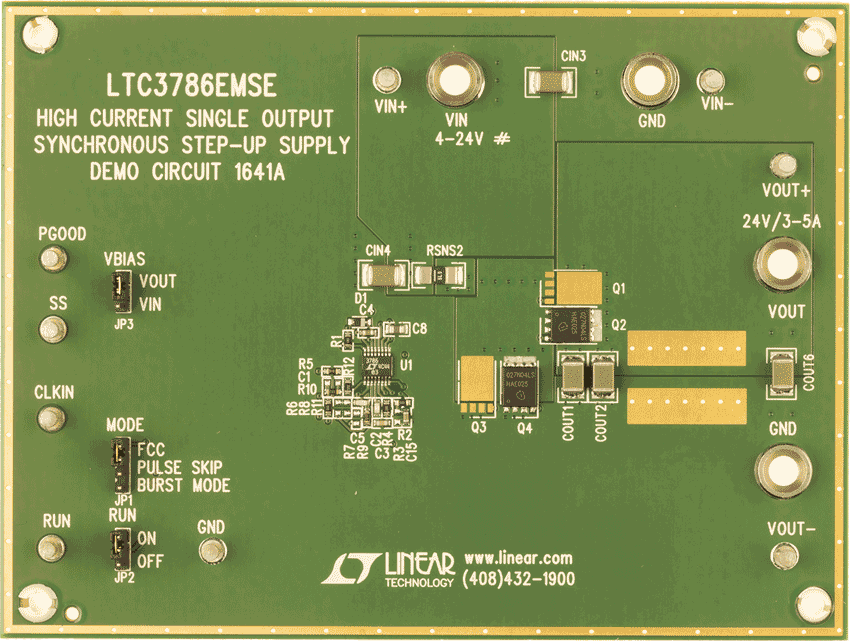

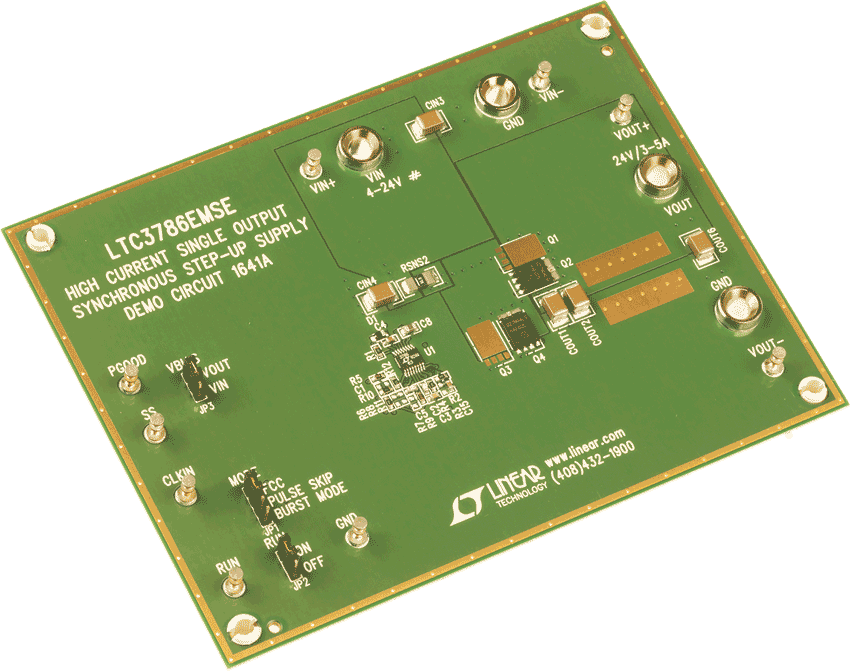

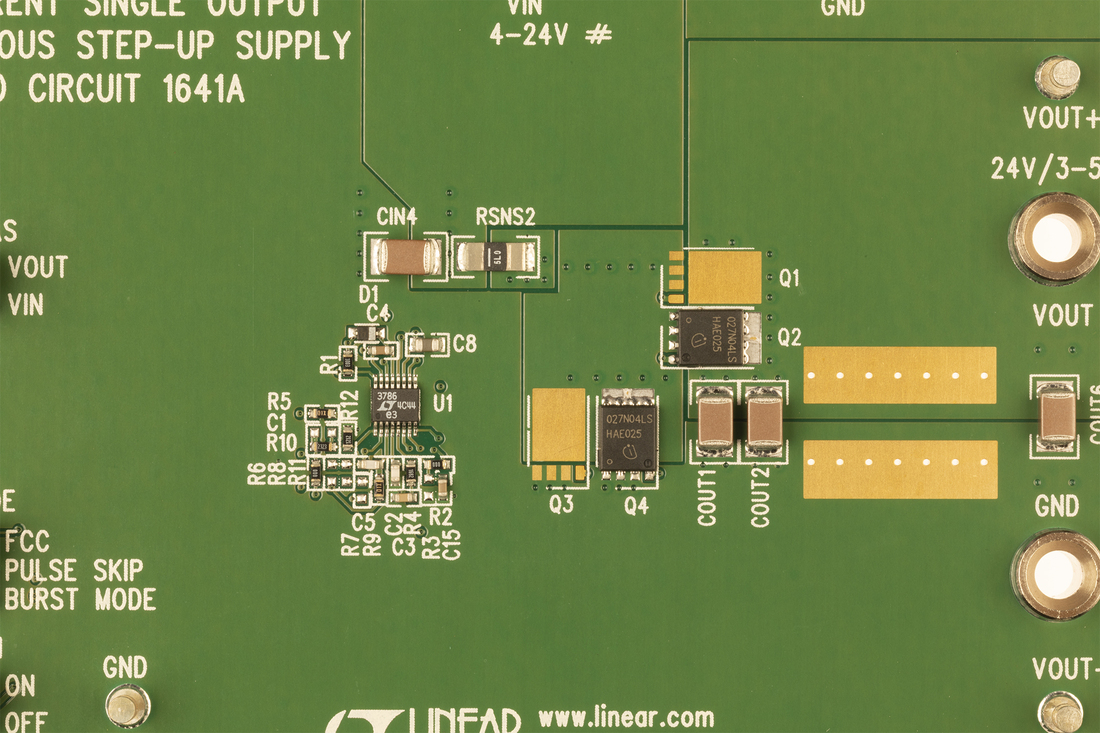

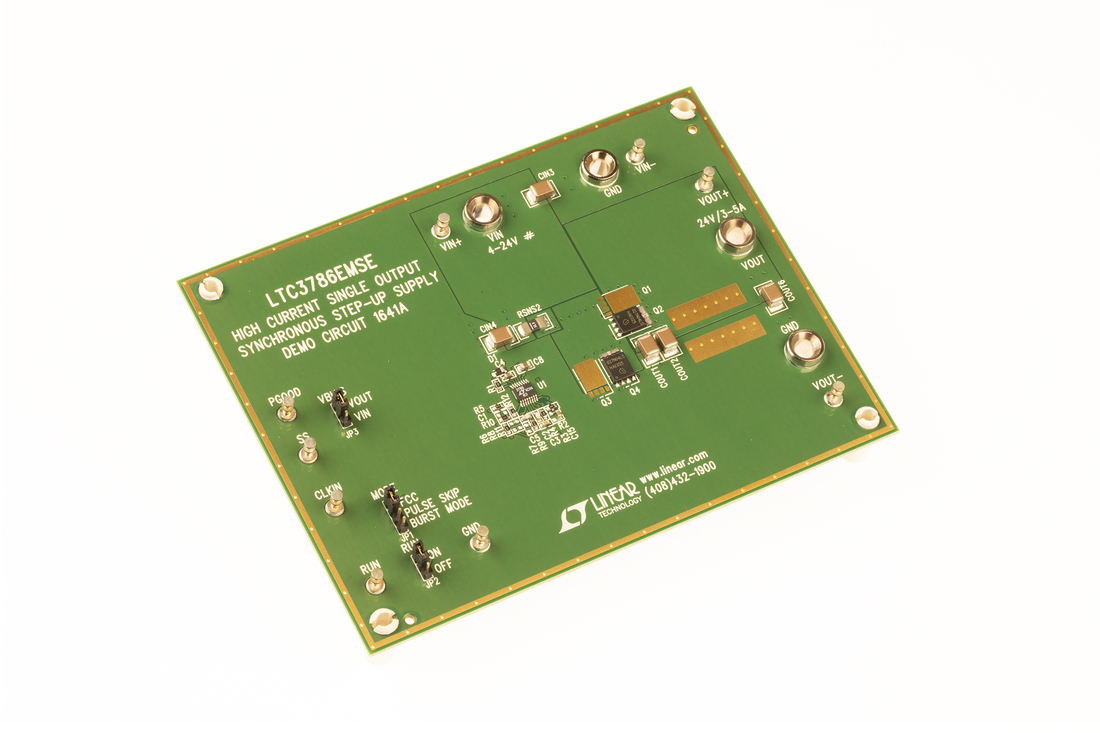

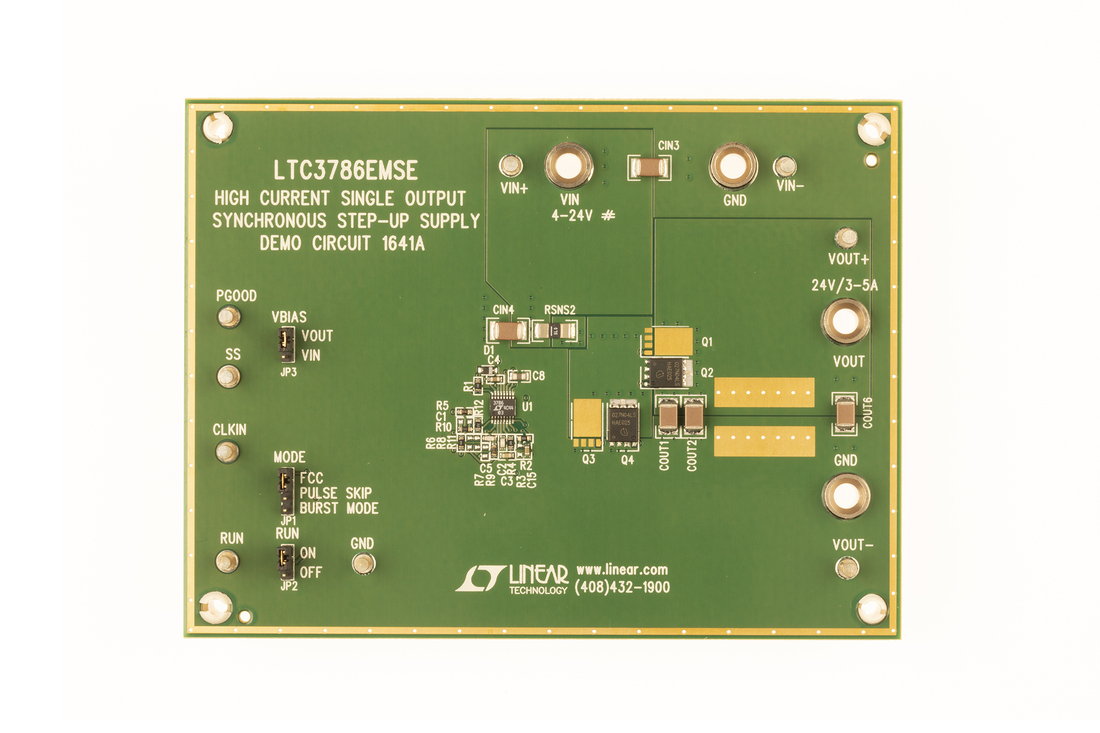

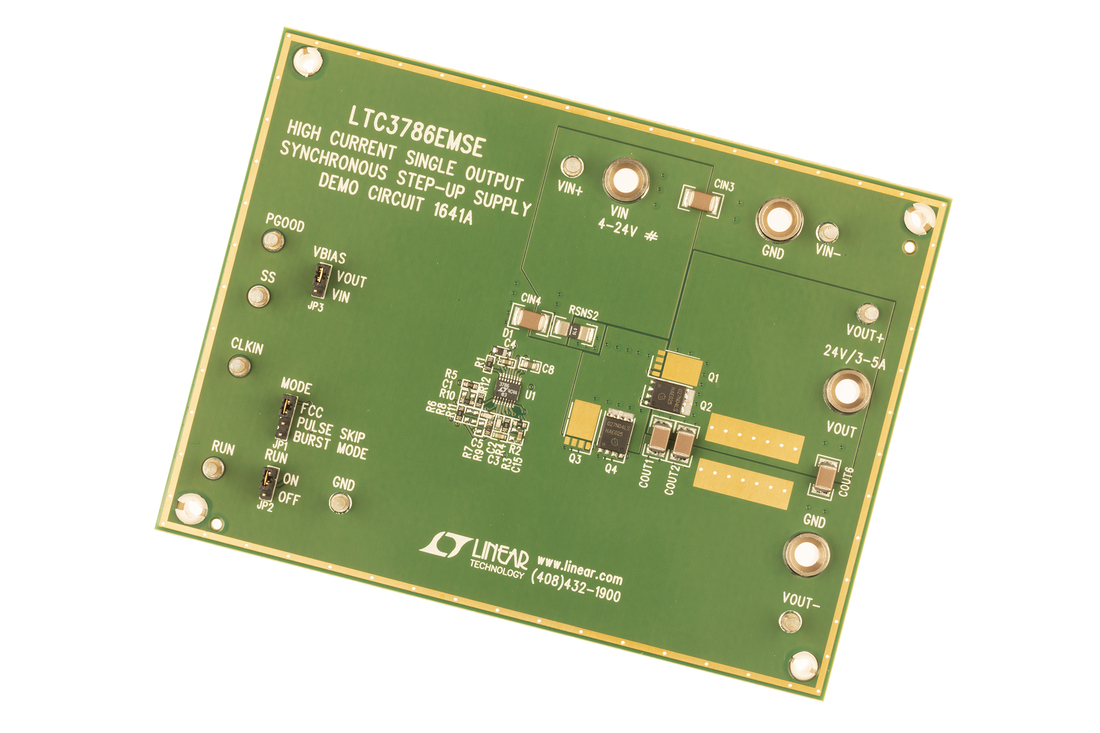

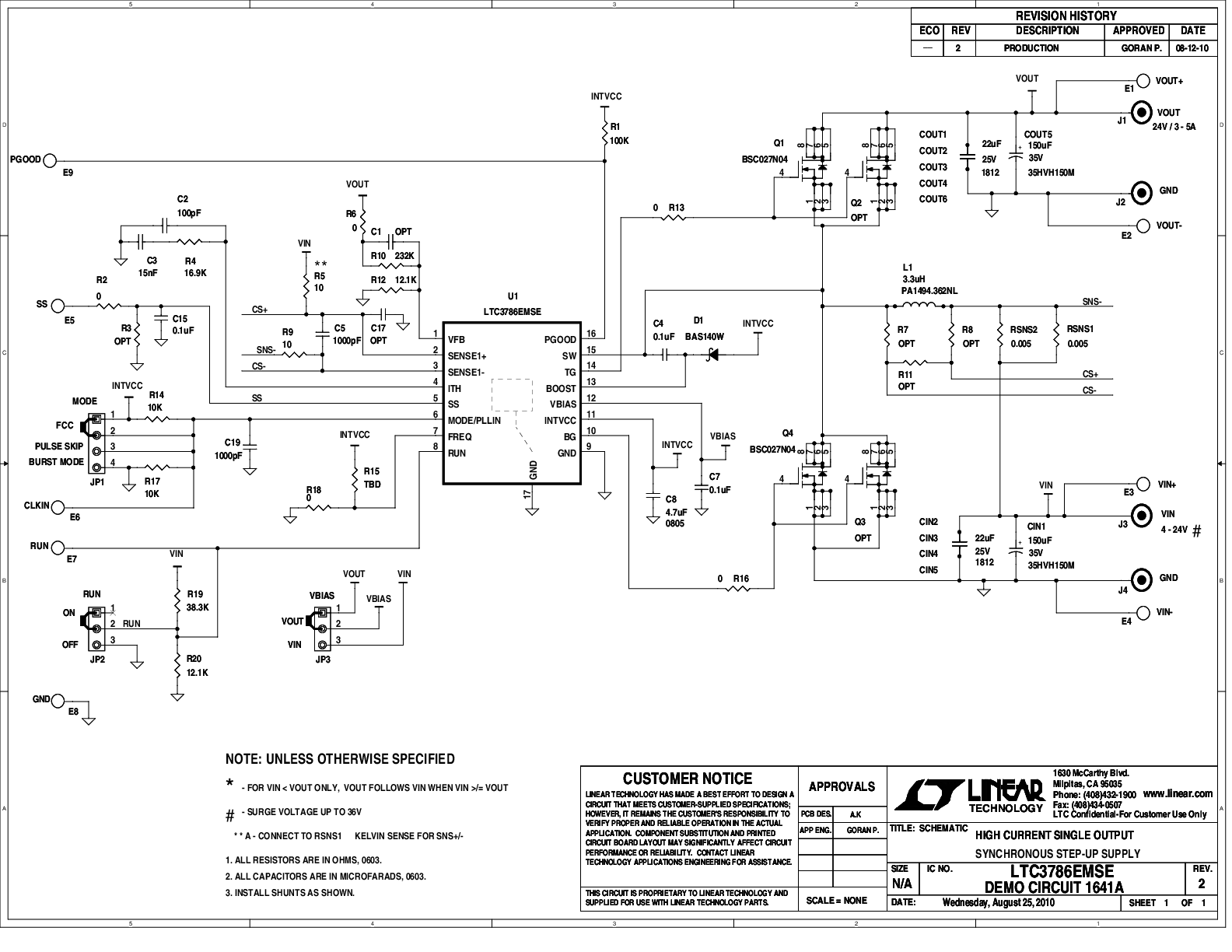

評価キット (1)
