LTC3728L

デュアル、550kHz、2フェーズ、同期整流式レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$5.18
特長
  •  デュアル180°位相コントローラにより、必要な入力容量と電源によるノイズを低減
  •  OPTI-LOOP®補償により、COUTを最小化
  •  ±1%の出力電圧精度(LTC3728LC)
  •  パワーグッド出力電圧インジケータ
  •  フェーズロック可能な固定周波数:250kHz~550kHz
  •  デュアルNチャネルMOSFET同期整流式ドライブ
  •  広いVIN範囲:4.5V~28V動作
  •  低損失動作:99%デューティ・サイクル
  •  調整可能なソフトスタート電流ランプ
  •  フォールドバック出力電流制限
  •  無効オプション付きラッチ式短絡シャットダウン
  •  出力過電圧保護
  •  低いシャットダウン電流:IQ = 20μA
  •  5Vおよび3.3Vスタンバイ・レギュレータ
  •  3つの選択可能な動作モード:固定周波数、Burst Mode®動作、PWM
  •  5mm×5mm QFNおよび28ピン細型SSOPパッケージ
製品概要
show more Icon

LTC3728L/LTC3728LXは、すべてのNチャネル同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大550kHzのフェーズロック可能な周波数が可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスとパワーグッド出力インジケータは次世代のマイクロプロセッサに対応しており、入力電源範囲が4.5V~28V(最大30V)と広く、あらゆる種類のバッテリに対応します。

各コントローラのRUN/SSピンがソフトスタートとオプションの時限短絡シャットダウンを提供します。過電流ラッチオフがディスエーブルされているときに短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。出力過電圧保護回路は、VOUTが通常に戻るまで、下側MOSFETをラッチします。FCBモード・ピンを使用 して、Burst Mode、固定周波数モード、連続インダクタ電流モードの選択をしたり、2次巻線を安定化することができます。LTC3728L/LTC3728LXは、両方の出力が設計値の7.5%以内であることを知らせるパワーグッド出力ピンを搭載しています。

VinRange VrefAccy Current Limit Latch Off 3.3V LDO Available
LTC3728 3.5V to 36V +/-1% Yes
LTC3728L 4.5V to 28V +/-1% Yes Yes
LTC3728LX 4.5V to 28V +/- 1.5% Yes Yes
LTC3728L-1 4.5V to 28V +/- 1.5% Foldback only Yes


アプリケーション

  •  ノートブックおよびパームトップ・コンピュータ
  •  テレコム・システム
  •  携帯電話
  •  携帯機器
  •  バッテリ駆動のデジタル機器
  •  DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$5.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3728LCGN#PBF
  • HTML
  • HTML
LTC3728LCGN#TRPBF
  • HTML
  • HTML
LTC3728LCUH#PBF
  • HTML
  • HTML
LTC3728LCUH#TRPBF
  • HTML
  • HTML
LTC3728LEGN#PBF
  • HTML
  • HTML
LTC3728LEGN#TRPBF
  • HTML
  • HTML
LTC3728LEUH#PBF
  • HTML
  • HTML
LTC3728LEUH#TRPBF
  • HTML
  • HTML
LTC3728LIGN#PBF
  • HTML
  • HTML
LTC3728LIGN#TRPBF
  • HTML
  • HTML
LTC3728LIUH#PBF
  • HTML
  • HTML
LTC3728LIUH#TRPBF
  • HTML
  • HTML
LTC3728LIUH-1#PBF
  • HTML
  • HTML
LTC3728LXCUH#PBF
  • HTML
  • HTML
LTC3728LXCUH#TRPBF
  • HTML
  • HTML
LTC3728LZEUH#PBF
  • HTML
  • HTML
LTC3728LZEUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3728LCGN#PBF

製造中

LTC3728LCGN#TRPBF

製造中

LTC3728LEGN#PBF

製造中

LTC3728LEGN#TRPBF

製造中

LTC3728LIGN#PBF

製造中

LTC3728LIGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3728LCGN#PBF

製造中

LTC3728LCGN#TRPBF

製造中

LTC3728LEGN#PBF

製造中

LTC3728LEGN#TRPBF

製造中

LTC3728LIGN#PBF

製造中

LTC3728LIGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

DC899A

LTC3728LXCUH Demo Board | 2-Phase, 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2.5V @ 5A, VOUT2 = 3.3V @ 5A

zoom

DC899A

LTC3728LXCUH Demo Board | 2-Phase, 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2.5V @ 5A, VOUT2 = 3.3V @ 5A

LTC3728LXCUH Demo Board | 2-Phase, 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2.5V @ 5A, VOUT2 = 3.3V @ 5A

製品の詳細

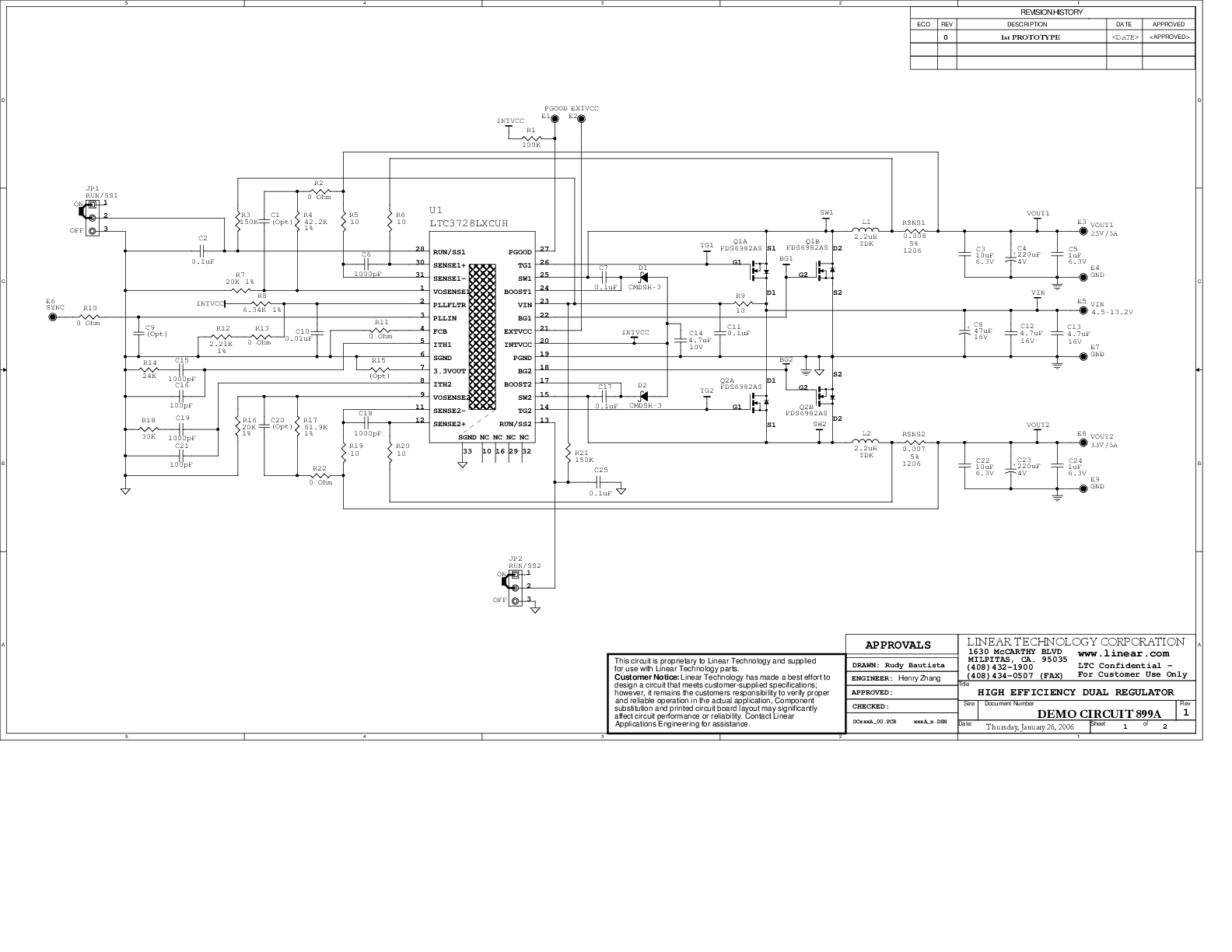

Demonstration circuit 899 is a high efficiency supply featuring the dual-output, 2-phase synchronous buck regulator LTC3728LX (not tested cold and 1.5% accurate VREF). The input voltage range of the demo board is from 4.5V to 13.2V, though the LTC3728LX controller can take up to 30V (max) Vin. The outputs are 2.5V@5A and 3.3V@5A.

reference details image

DC898A-A

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2V @ 10A, VOUT2 = 1.8V @ 10A

zoom

DC898A-A

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2V @ 10A, VOUT2 = 1.8V @ 10A

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 2V @ 10A, VOUT2 = 1.8V @ 10A

製品の詳細

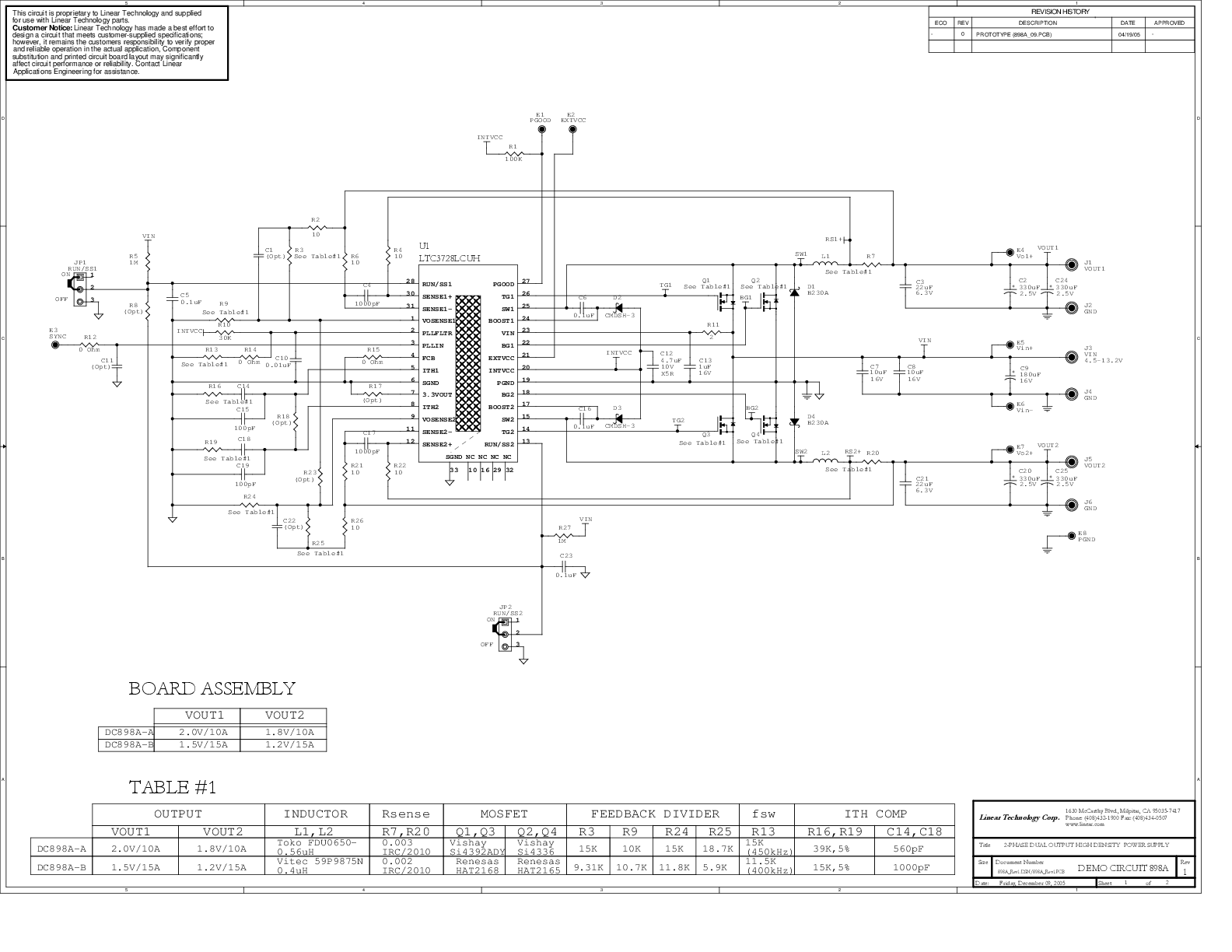

Demonstration circuit 898 is a high current density supply featuring the dual-output, 2-phase synchronous buck regulator LTC3728L. The input voltage of the demo board is designed from 4.5V to 13.2V, though the LTC3728L controller can take up to 30V (max) VIN. There are two assemblies of the demo board, DC898A-A and DC898A-B. DC898A-A is a cost effective design with 2.0V/10A and 1.8V/10A outputs. DC898A-B is a high current design with 1.5V/15A and 1.2V/15A outputs.

reference details image

DC898A-B

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 1.5V @ 15A , VOUT2 = 1.2V @ 15A

zoom

DC898A-B

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 1.5V @ 15A , VOUT2 = 1.2V @ 15A

LTC3728LCUH Demo Board | 4.5V ≤ VIN ≤ 13.2V, VOUT1 = 1.5V @ 15A , VOUT2 = 1.2V @ 15A

製品の詳細

Demonstration circuit 898 is a high current density supply featuring the dual-output, 2-phase synchronous buck regulator LTC3728L. The input voltage of the demo board is designed from 4.5V to 13.2V, though the LTC3728L controller can take up to 30V (max) VIN. There are two assemblies of the demo board, DC898A-A and DC898A-B. DC898A-A is a cost effective design with 2.0V/10A and 1.8V/10A outputs. DC898A-B is a high current design with 1.5V/15A and 1.2V/15A outputs.

reference details image

DC392A-C

LTC3728LEUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

zoom

DC392A-C

LTC3728LEUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

LTC3728LEUH Demo Board | Dual Output, 5V to 24VIN, 5VOUT1 @ 4A, 3.3VOUT2 @ 5A

製品の詳細

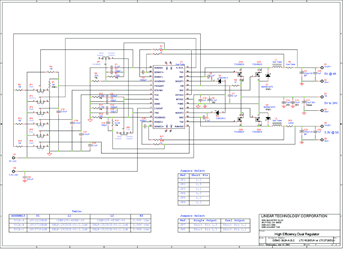

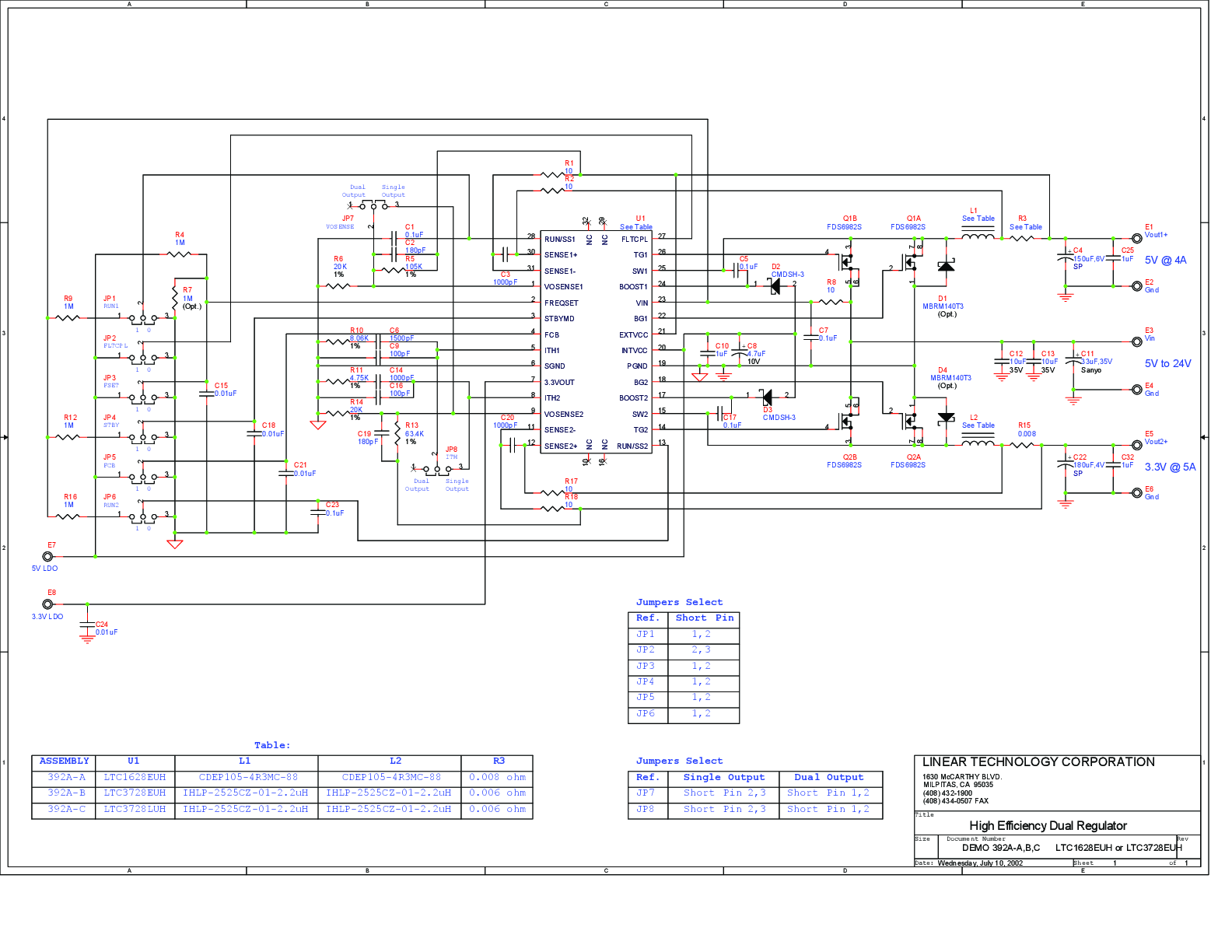

Demonstration circuit 392 is a dual output, step-down, synchronous buck converter featuring either the 150kHz to 300kHz LTC1628EUH controller (DC392A-A), the 250kHz to 550kHz LTC3728EUH (DC392A-B) or 250kHz to 550kHz LTC3728LUH (DC392A-C). It operates with an input voltage range of 7V to 24V and provides 3.3V @ 5A and 5V @ 4A at its output. The LTC3728L has a lower maximum input voltage than the LTC3728 (28V vs. 36V) and thus is more cost effective.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
