LTC3728L-1

デュアル、550kHz、2フェーズ、同期整流式レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$5.54
特長
  • 位相を180°ずらしたデュアル・コントローラにより、必要な入力容量と電源によるノイズを低減
  • OPTI-LOOP 補償により、COUTを最小化
  • ±1.5%の出力電圧精度
  • パワーグッド出力電圧インジケータ
  • フェーズロック可能な固定周波数:250kHz~550kHz
  • 過電流ラッチオフは無効
  • 広いVIN範囲:4.5V~28V(LTC3728LI-1では35V)動作
  • 低損失動作:99%デューティ・サイクル
  • 調整可能なソフトスタート電流ランプ
  • フォールドバック出力電流制限
  • 出力過電圧保護
  • 低いシャットダウン電流:IQ = 20μA
  • 5Vおよび3.3Vスタンバイ・レギュレータ
  • 3つの選択可能な動作モード:固定周波数、Burst Mode動作、PWM

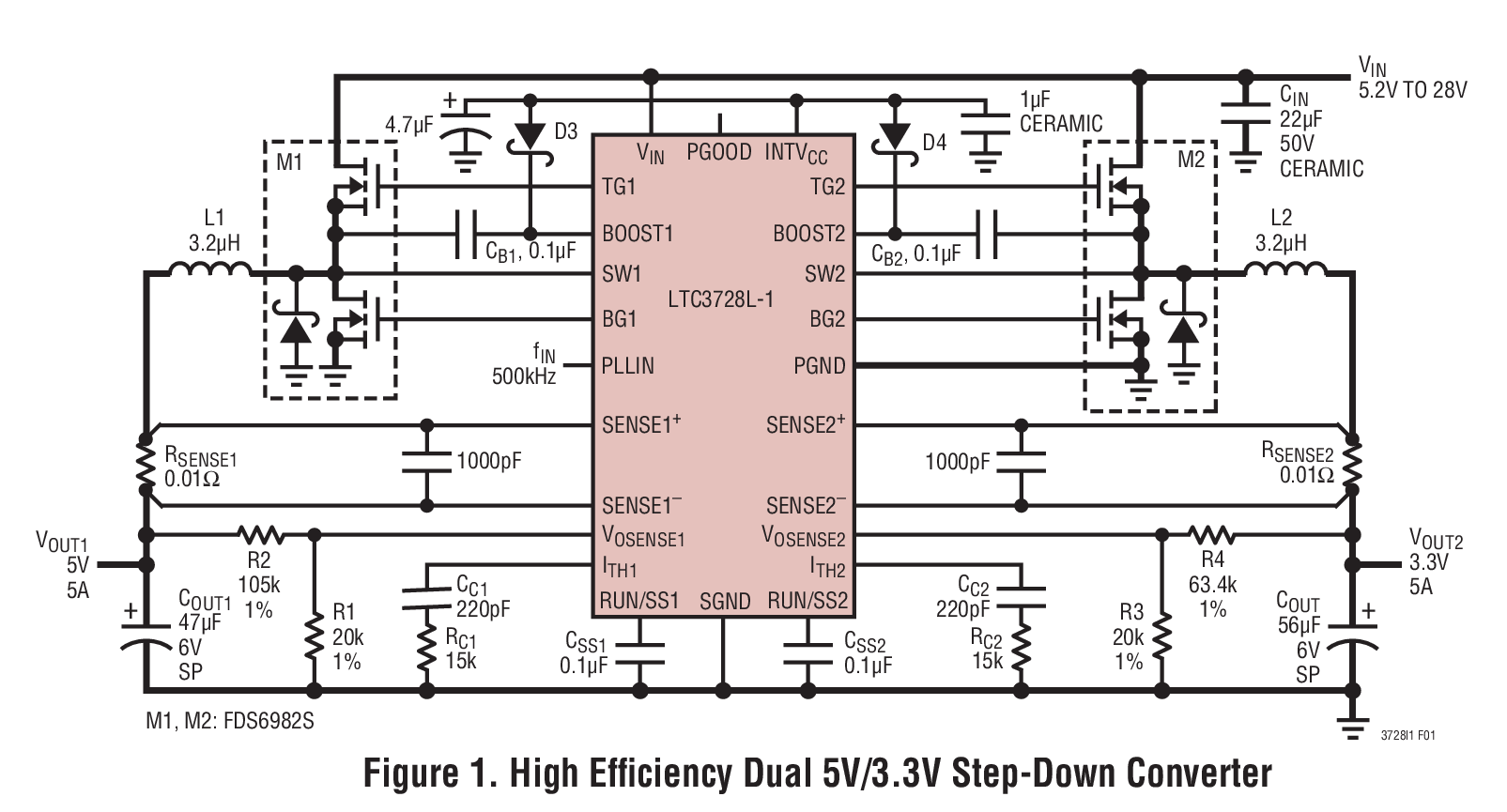

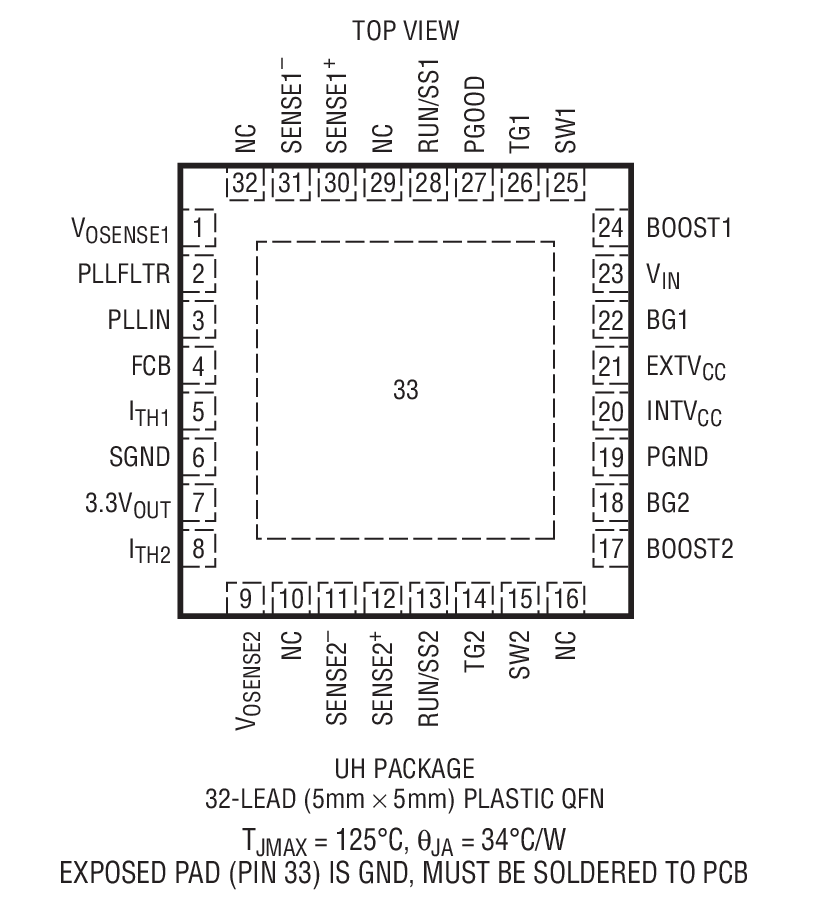

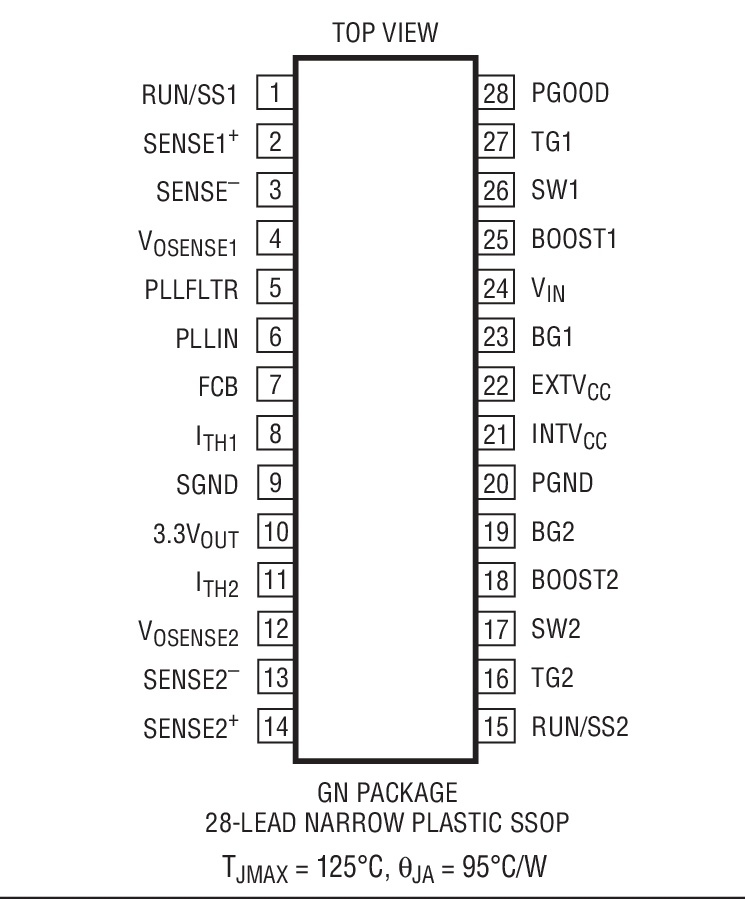

  • 5mm×5mm QFNおよび28ピン細型SSOPパッケージ
製品概要
show more Icon

LTC3728L-1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大550kHzのフェーズロック可能な周波数が可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。LTC3728L-1は過電流ラッチオフ機能がないという点を除いて、LTC3728Lと同一です。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。高精度0.8Vリファレンスとパワーグッド出力インジケータは次世代のマイクロプロセッサに対応しており、入力電源範囲が4.5V~28V(最大30V/LTC3728LI-1では35V)と広く、あらゆる種類のバッテリに対応します。

各コントローラのRUN/SSピンがソフトスタートを提供します。短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。FCBモード・ピンを使用して、Burst Mode動作、固定周波数モード、連続インダクタ電流モードの選択をしたり、2次巻線を安定化することができます。LTC3728L-1は、両方の出力が設計値の7.5%以内であることを知らせるパワーグッド出力ピンを搭載しています。

VIN Range VREF Accy Current Limit Latch Off 3.3V LDO Available
LTC3728 3.5V to 36V ±1% Yes
LTC3728L 4.5V to 28V ±1% Yes Yes
LTC3728LX 4.5V to 28V ±1.5% Yes Yes
LTC3728L-1 4.5V to 28V ±1.5% Foldback only Yes

アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • テレコム・システム
  • 携帯機器
  • バッテリ駆動のデジタル機器
  • DC配電システム
