製品概要
機能と利点
- 広い出力電圧範囲： 0.8V ≤ VOUT ≤ 14V
- 位相非同調コントローラにより、必要な入力容量と電源によるノイズを低減
- OPTI-LOOP®補償により、COUTを最小化
- ±1.5% の出力電圧精度
- パワーグッド出力電圧モニタ
- フェーズロック可能な固定周波数：250kHz～550kHz
- デュアルNチャネルMOSFET同期整流式ドライブ
- 広いVIN範囲：4V～28V動作
- 低損失動作：99%デューティ・サイクル
- 調整可能なソフトスタート電流ランプ
- フォールドバック出力電流制限
- 出力過電圧保護
- 低いシャットダウン電流：IQ = 20μA
- 固定周波数動作またはBurst Mode®動作を選択可能
- 小型28ピンSSOPおよび5mm×5mm QFNパッケージ
製品概要
LTC3727LX -1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大550kHzまでのフェーズロック可能な周波数が可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESR に起因する電力損失とノイズを最小限に抑えます。
OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。また、高精度0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。入力電源範囲が4V～28V（最大32V） と広く、あらゆる種類のバッテリに対応します。
| VIN Range | VREF Accuracy Over Temp | Latch-Off | Min On-Time | |
| LTC3727 | 4V - 36V | ±1% | No | 180ns |
| LTC3727-1 | 4V - 36V | ±1% | Yes | 180ns |
| LTC3727A-1 | 4V - 36V | ±1% | No | 120ns |
| LTC3727LX-1 | 4V - 32V | ±1.5% | No | 120ns |
アプリケーション
- テレコム・システム
- 車載システム
- DC配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R384 Reliability Data3/26/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3727
LTC3727-1
LTC3727A-1
LTC3727LX-1
おすすめ製品
LTC3727LX-1 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

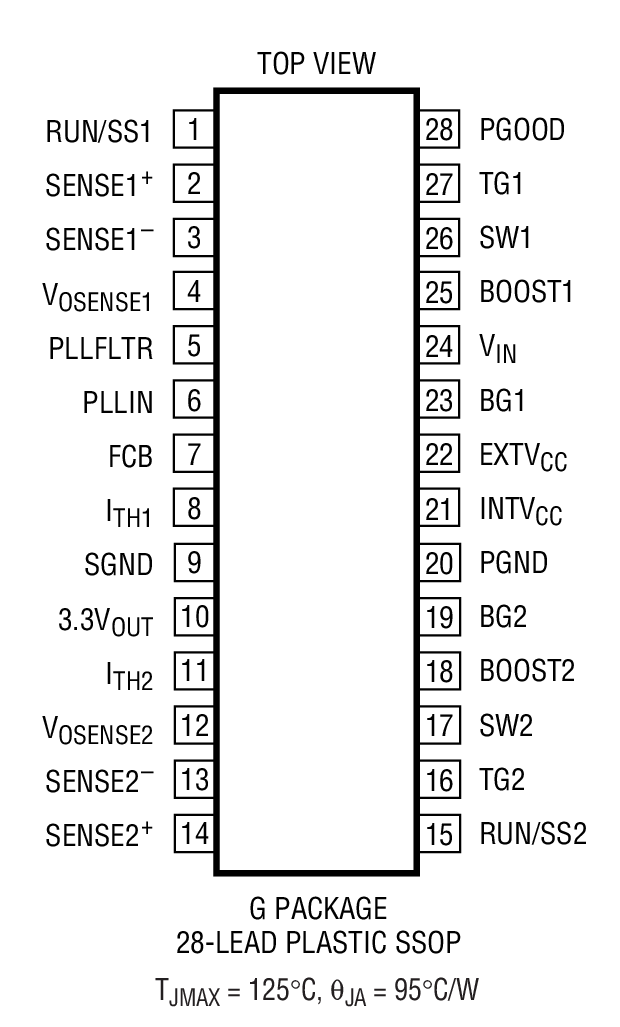

| LTC3727LXEG-1#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC3727LXEG-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |

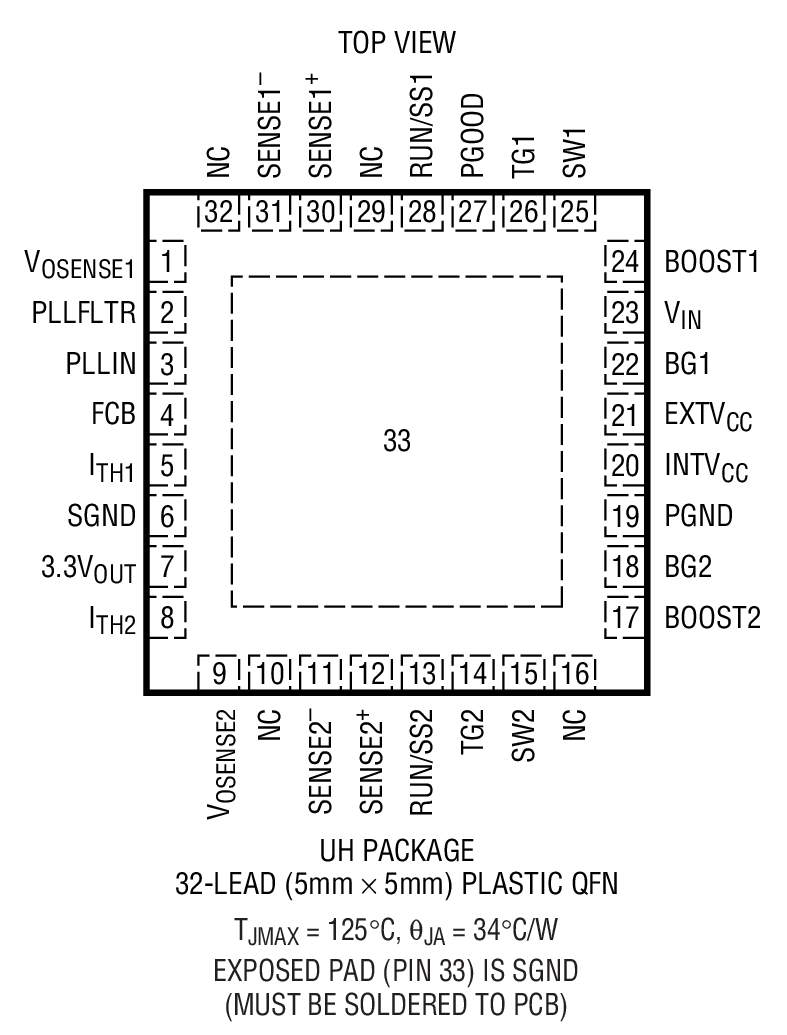

| LTC3727LXEUH-1#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
