製品概要

機能と利点

  • 広い出力電圧範囲:0.8V£VOUT£14V
  • 位相非同調コントローラにより、必要な入力容量と電源によるノイズを低減
  • OPTI-LOOP®補償により、COUTを最小化
  • ±1%の出力電圧精度
  • パワーグッド出力電圧モニタ
  • フェーズロック可能な固定周波数:250kHz~550kHz
  • デュアルNチャネルMOSFET同期ドライブ
  • 広いVIN範囲:4V~36V
  • 低損失動作:99%デューティ・サイクル
  • 調整可能なソフトスタート電流ランプ
  • フォールドバック出力電流制限
  • 出力過電圧保護
  • 低シャットダウン電流:IQ = 20μA
  • 固定周波数動作またはBurst Mode®動作を選択可能

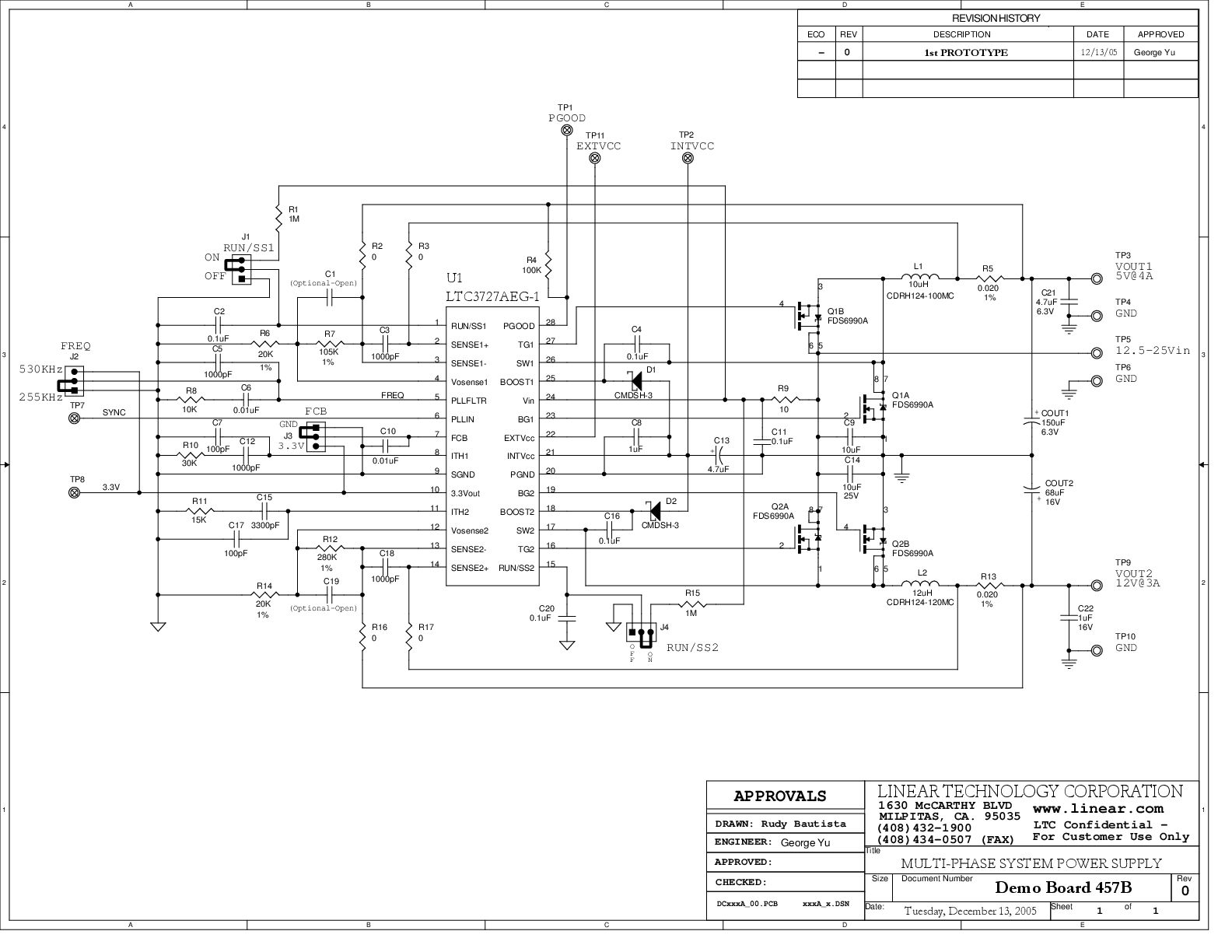

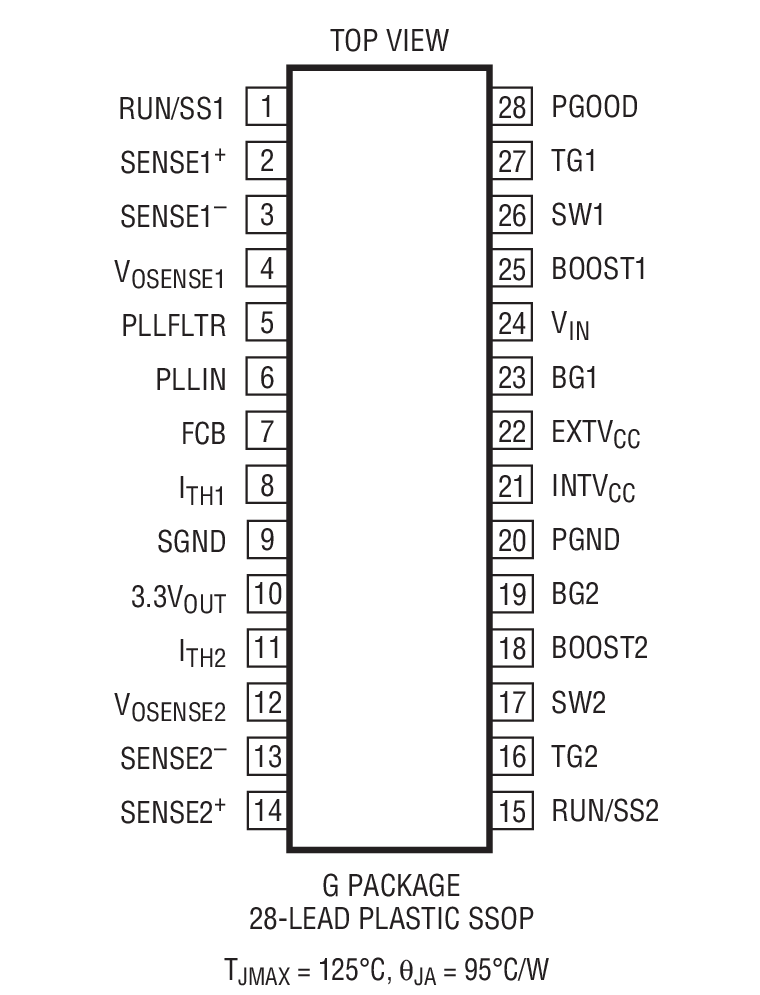

  • 小型28ピンSSOPパッケージ

製品概要

LTC®3727A-1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大550kHzまでのフェーズロック可能な周波数が可能です。2つのコントローラの出力段を位相をずらして動作させることによって、入力コンデンサのESR に起因する電力損失とノイズを最小限に抑えます。

LTC3727A-1は、LTC3727ファミリの改良バージョンです。このデバイスはドロップアウト状態での出力リップルを低減し、最小オン時間を短縮します。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。また、高精度0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。入力電源範囲が4V~30V(最大36V) と広く、あらゆる種類のバッテリに対応します。

各コントローラのRUN/SSピンはソフトスタート機能を提供します。短絡状態では、電流フォールドバックによってMOSFETの熱損失を制限します。出力過電圧保護回路は、VOUTが通常に戻るまでコントローラを保護します。


アプリケーション
  • テレコム・システム
  • 車載システム
  • バッテリ駆動のデジタル機器

製品ライフサイクル icon-recommended 製造中
