製品概要
機能と利点
- 広い動作入力電圧範囲：4V～65V
- 最高の効率を得るための同期動作
- 高電位側および低電位側パワーMOSFETを内蔵
- 補償が不要
- 調整可能な最大出力電流：50mA～500mA
- 低ドロップアウト動作：100%デューティ・サイクル
- 低静止電流：12μA
- 広い出力電圧範囲：0.8V～VIN
- ±1%精度の0.8V帰還電圧リファレンス
- 高精度のRUNピンしきい値
- 内部および外部ソフトスタート
- 設定可能な1.8V、3.3V、5Vまたは可変出力
- 外付け部品がほとんど不要
- 高さの低い（0.75mm）3mm × 5mm DFNパッケージおよび熱特性の向上したMSE16パッケージ
製品概要
LTC3630は、高電位側パワー・スイッチと同期パワー・スイッチを内蔵した高効率の降圧DC/DCコンバータで、安定化された出力電圧を維持しながら無負荷時に標準で流れるDC電源電流はわずか12μAです。
LTC3630は、最大500mAの負荷電流を供給可能で、効率を最適化して出力リップルと部品サイズを小さくするための簡単な方法を実現するプログラム可能なピーク電流制限機能を特長としています。LTC3630では、Burst Mode®動作、内蔵のパワー・スイッチ、低静止電流、およびプログラム可能なピーク電流制限機能の組み合わせにより、広範囲の負荷電流にわたって高い効率を達成します。
LTC3630は入力電圧範囲が4V～65Vと広いので、さまざまな電源の安定化に適した堅牢なコンバータです。さらに、LTC3630は高精度のRUNピンしきい値とソフトスタート機能を備えているので、いかなる環境でも電源システムの起動を十分に制御できることが保証されます。帰還コンパレータ出力により、大電流アプリケーションでは複数のLTC3630を並列に接続して動作させることができます。
LTC3630は、熱特性の向上した3mm × 5mm DFNパッケージおよびMSE16パッケージで供給されます。
| Vin Range | |
| LTC3630 | 4.5V to 65V |
| LTC3630A | 4.5V to 76V |
アプリケーション
- 産業用制御電源
- 医療機器
- 分散給電システム
- 携帯用計測器
- バッテリ駆動装置
- 自動車
- 航空電子工学機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

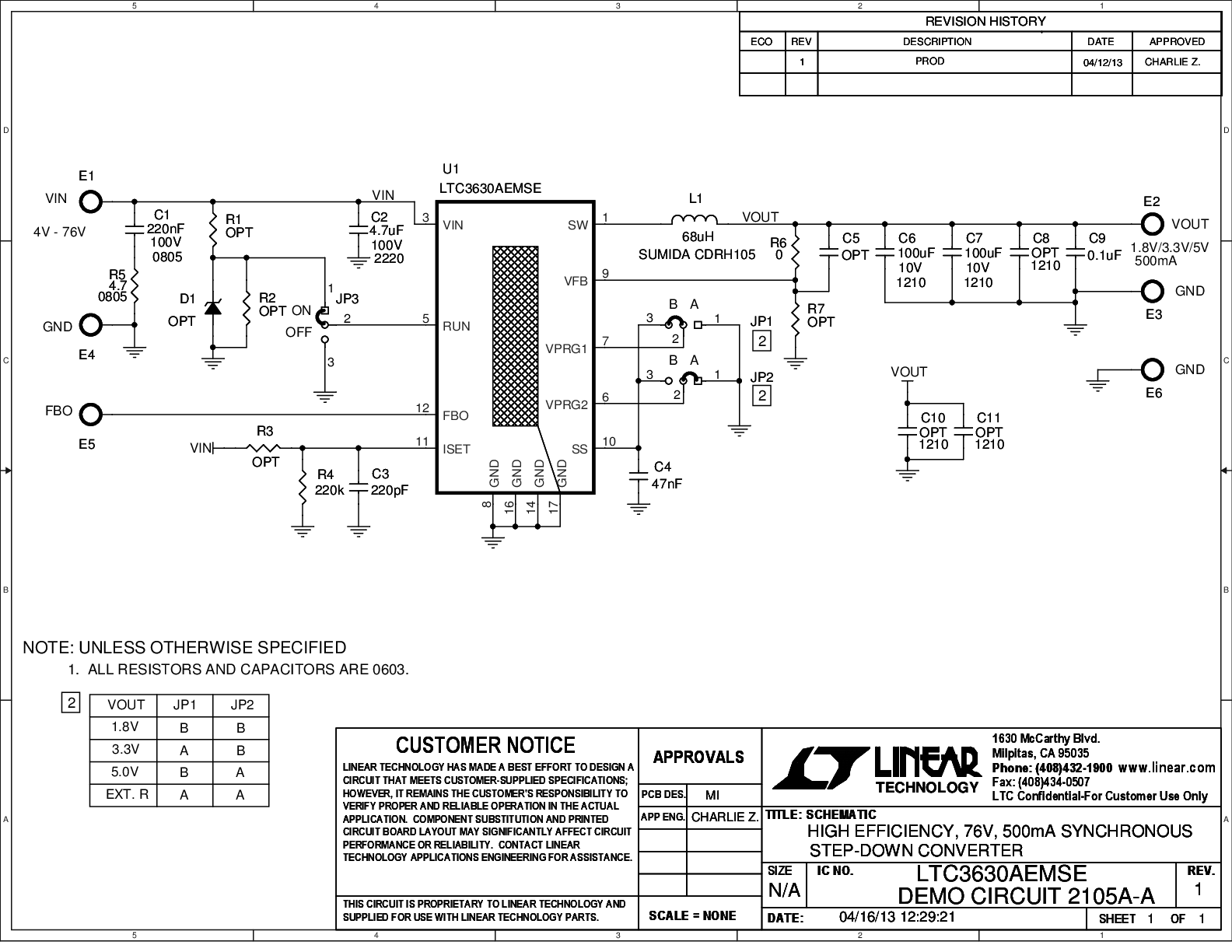

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
LTC3630
LTC3630A
