特長
- 広い動作入力電圧範囲：4V～76V
- 最高の効率を得るための同期動作
- ハイサイドおよびローサイドのパワーMOSFETを内蔵
- 補償が不要
- 調整可能な最大出力電流：50mA～500mA
- 低ドロップアウト動作：デューティ・サイクル100%
- 低静止電流：12μA
- 広い出力電圧範囲：0.8V～VIN
- ±1%精度の0.8V帰還電圧リファレンス
- 高精度のRUNピンしきい値
- 内部および外部ソフトスタート
- プログラム可能な1.8V、3.3V、5V出力または可変出力
- 外付け部品がほとんど不要
- 高さの低い（0.75mm）3mm × 5mmのDFNパッケージおよび熱特性が改善されたMSE16パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

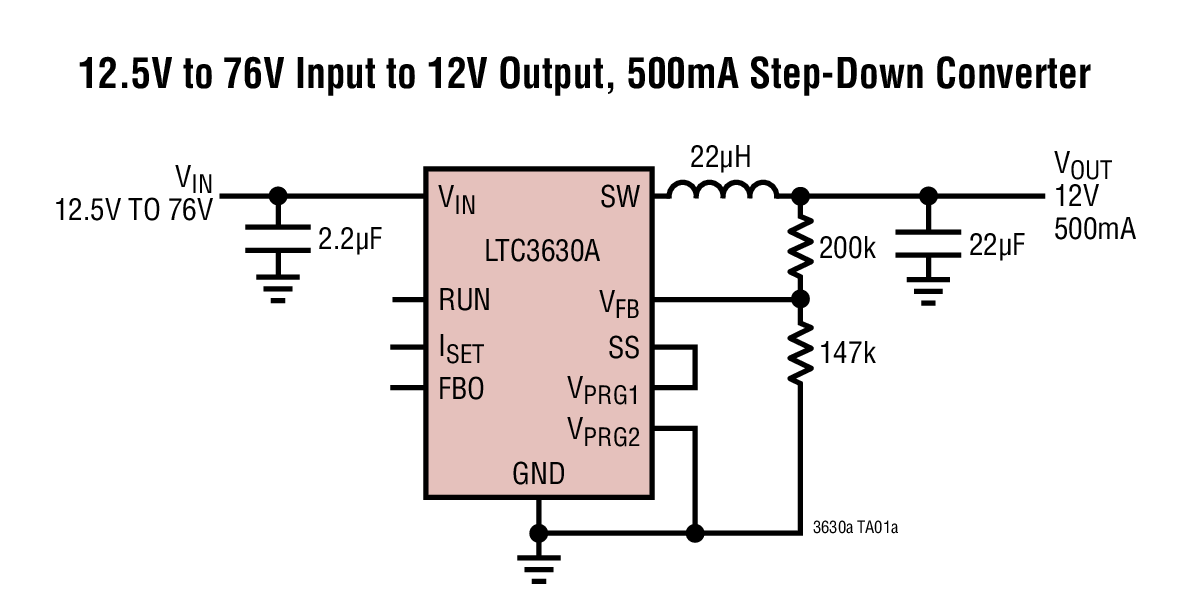

LTC3630Aは、ハイサイド・パワー・スイッチと同期パワー・スイッチを内蔵した高効率の降圧DC/DCコンバータで、無負荷時に安定化出力電圧を維持しながら標準で流れるDC電源電流はわずか12μAです。

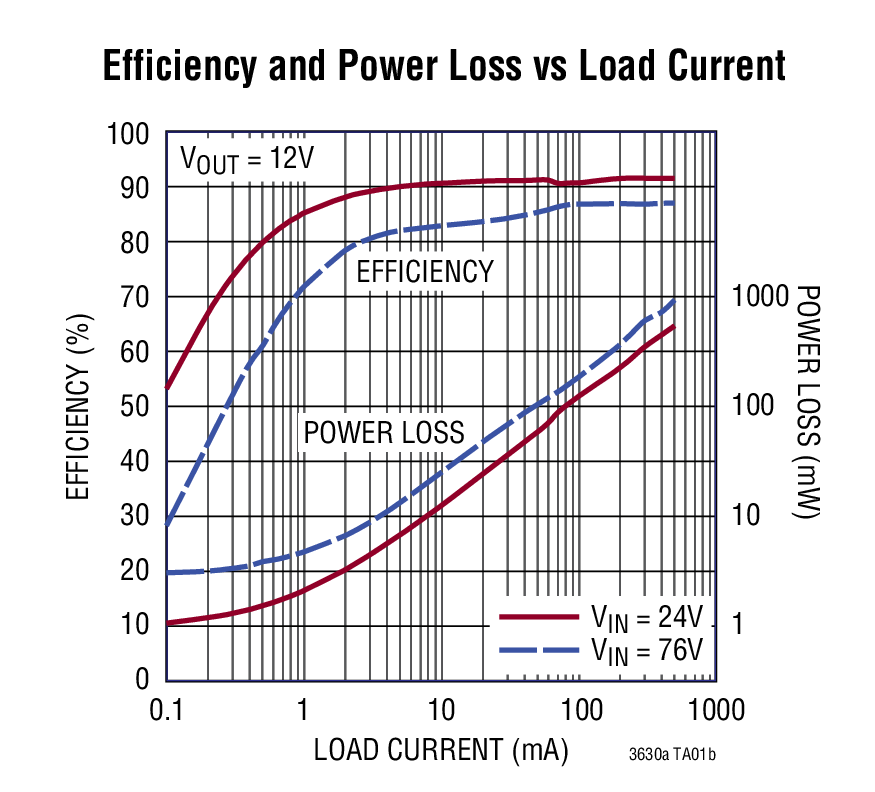

LTC3630Aは、最大500mAの負荷電流を供給可能で、効率を最適化して出力リップルと部品サイズを小さくするための簡単な方法を実現するプログラム可能なピーク電流制限機能を特長としています。LTC3630Aでは、Burst Mode®動作、内蔵のパワー・スイッチ、低静止電流、およびプログラム可能なピーク電流制限機能の組み合わせにより、広範囲の負荷電流にわたって高い効率を達成します。
LTC3630Aは入力電圧範囲が4V～76Vと広いので、さまざまな電源の安定化に適した堅牢なコンバータです。帰還コンパレータ出力により、大電流アプリケーションでは複数のLTC3630Aを並列に接続して動作させることができます。
LTC3630Aは熱特性が改善された3mm × 5mmのDFNパッケージおよびMSE16パッケージで供給されます。
| Vin Range | |
| LTC3630 | 4.5V to 65V |
| LTC3630A | 4.5V to 76V |
アプリケーション
- 産業用制御電源
- 医療機器
- ポータブル機器
- 自動車
- 航空電子工学機器
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3630A
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
365.77 K
ユーザ・ガイド
2
306.00K
250.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC3630AEDHC#PBF
- ピン／パッケージ図
-

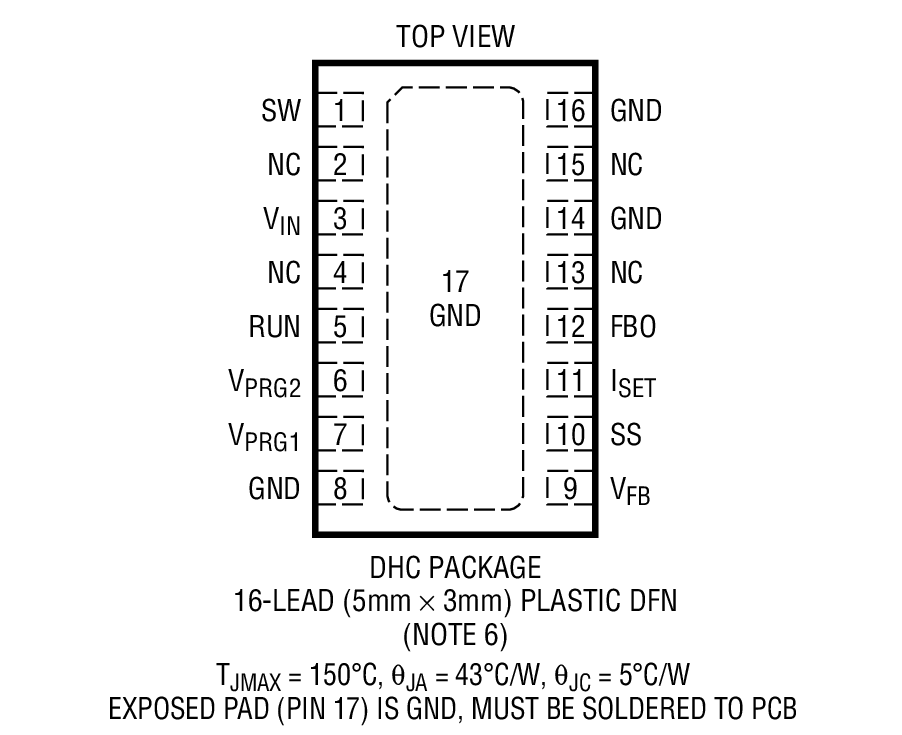

16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AEDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AEMSE#PBF
- ピン／パッケージ図
-

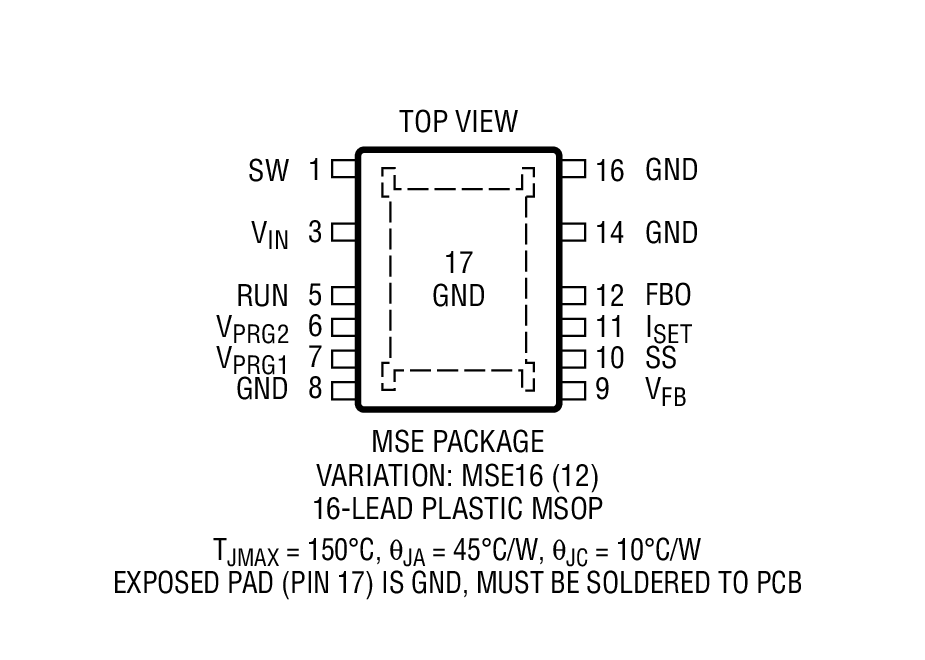

16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AEMSE#TRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHDHC#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHMSE#PBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHMSE#TRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHMSE#WPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AHMSE#WTRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIDHC#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIMSE#PBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIMSE#TRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIMSE#WPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AIMSE#WTRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AMPDHC#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AMPDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AMPMSE#PBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3630AMPMSE#TRPBF
- ピン／パッケージ図
-
16(12)-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3630AEDHC#PBF
製造中
LTC3630AEDHC#TRPBF
製造中
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHDHC#PBF
製造中
LTC3630AHDHC#TRPBF
製造中
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIDHC#PBF
製造中
LTC3630AIDHC#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
LTC3630AMPDHC#PBF
製造中
LTC3630AMPDHC#TRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHMSE#WPBF
製造中
LTC3630AHMSE#WTRPBF
製造中
LTC3630AIMSE#WPBF
製造中
LTC3630AIMSE#WTRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3630AHMSE#WPBF
製造中
LTC3630AHMSE#WTRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3630AEDHC#PBF
製造中
LTC3630AEDHC#TRPBF
製造中
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHDHC#PBF
製造中
LTC3630AHDHC#TRPBF
製造中
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIDHC#PBF
製造中
LTC3630AIDHC#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
LTC3630AMPDHC#PBF
製造中
LTC3630AMPDHC#TRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHMSE#WPBF
製造中
LTC3630AHMSE#WTRPBF
製造中
LTC3630AIMSE#WPBF
製造中
LTC3630AIMSE#WTRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
2 4, 2020
- 20_0129
Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3630AEMSE#PBF
製造中
LTC3630AEMSE#TRPBF
製造中
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
LTC3630AMPMSE#PBF
製造中
LTC3630AMPMSE#TRPBF
製造中
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3630AHMSE#PBF
製造中
LTC3630AHMSE#TRPBF
製造中
LTC3630AIMSE#PBF
製造中
LTC3630AIMSE#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3630AHMSE#WPBF
製造中
LTC3630AHMSE#WTRPBF
製造中
評価用キット 2

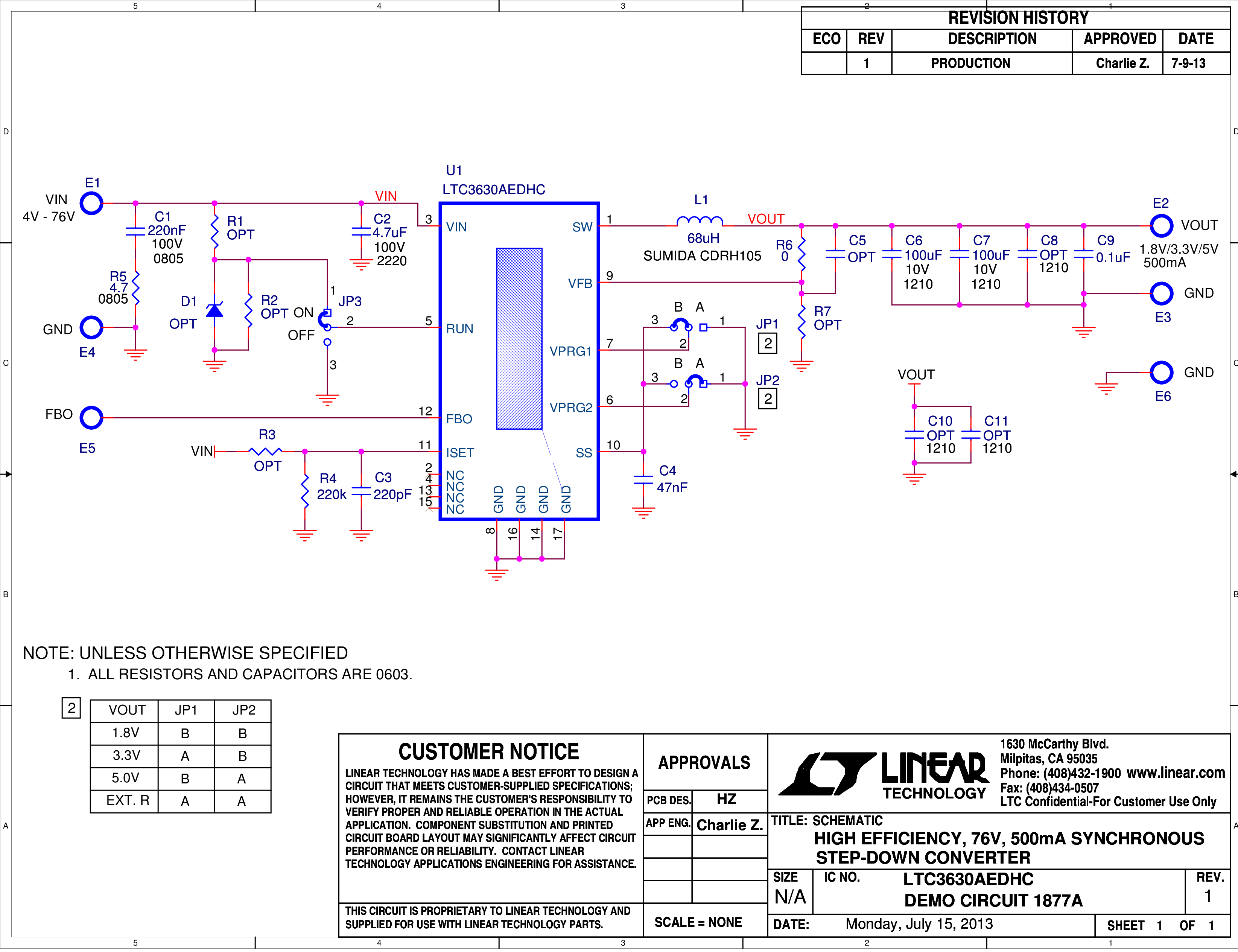

DC1877A
LTC3630AEDHC Demo Board (DFN) | Sync Buck, 4V ≤ VIN ≤ 76V, VOUT = 5V/3.3V/1.8V/Adj @ 500mA
製品の詳細
Demonstration circuit 1877A is a 500mA output DC/DC power supply featuring the LTC3630A (DFN package), with 4V to 76V input range. The LTC3630A features high efficiency Burst Mode® operation and includes internal high and low side power switches. The board provides jumper selected output voltages of 1.8V, 3.3V, 5V and an option for additional voltages. LTC3630A has internal soft-start and a provision for increasing soft-start time.
資料
DC2105A-A
LTC3630AEMSE Demo Board (MSOP) | 4V ≤ VIN ≤ 76V, VOUT = 1.8V/3.3V/5V/Adjustable @ 500mA
製品の詳細
Demonstration circuit 2105A is a 500mA output DC/DC power supply. There are two versions: DC2105A-A is a board featuring LTC3630A in the exposed pad MSOP-16 package, with 4V to 76V input range; DC2105A-B is a board featuring LTC3630, with 4V to 65V input range. The LTC3630A operates in a high efficiency Burst Mode® operation and includes internal high and low side switches. The board provides jumper selected output voltages of 1.8V, 3.3V, 5V and an option for additional voltages. LTC3630A has internal soft-start and a provision for increasing soft-start time.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
