製品概要
機能と利点
- 入力電圧範囲：3.6V～20V
- 広い出力電圧範囲：0.6V～VINの97%、0.6V～6Vの範囲に対して最適化
- RDS(ON)の小さい内蔵スイッチにより、最大95%の効率を確保
- 出力電流：最大2.5A
- 平均入力電流および平均出力電流のモニタ
- 設定可能な平均入力/出力電流制限
- ダイ温度のモニタおよび設定可能な制限値
- 調整可能なスイッチング周波数：500kHz～3MHz
- 外部周波数同期
- 電流モード動作による優れた入力および負荷トランジェント応答
- 全温度範囲で1%精度の0.6Vリファレンス
- ユーザが選択可能なBurst Mode®動作または強制連続動作
- 短絡保護
- 出力電圧のトラッキング機能
- パワーグッド・ステータス出力
- 熱特性の改善された20ピンの小型(3mm × 4mm) QFNパッケージで供給可能
製品概要
LTC3626は、最大2.5Aの出力電流を供給できる高効率モノリシック同期整流式降圧レギュレータで、位相同期可能なオン時間制御の電流モード・アーキテクチャを採用しています。動作電源電圧範囲は3.6V～20Vで、広い範囲の電源アプリケーションに適しています。
動作周波数は1本の外付け抵抗によって500kHz～3MHzの範囲で設定できるので、小型の表面実装インダクタを使用可能です。スイッチング・ノイズの影響を受けやすいアプリケーションでは、LTC3626は同じ周波数範囲で外部同期可能です。内蔵の位相同期ループにより、上側のパワーMOSFETのオン時間を内部クロックまたは外部クロックに合わせて調整できます。この独自のオン時間制御アーキテクチャは、高いスイッチング周波数と高速トランジェント応答が求められる降圧比の高いアプリケーションに最適です。内蔵の位相同期ループにより、内蔵のワンショット・タイマのオン時間をサーボ制御して、内部クロックまたは入力された外部クロックの周波数に一致させます。
LTC3626は、Burst Modeと強制連続モードという2つの動作モードを備えているので、ユーザは与えられたアプリケーションに対して出力電圧リップル、ノイズ、および軽負荷時の効率を最適化することができます。
アプリケーション
- 分散給電システム
- 電池駆動の計測器
- ポイントオブロード電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R539 Reliability Data3/26/2018
-

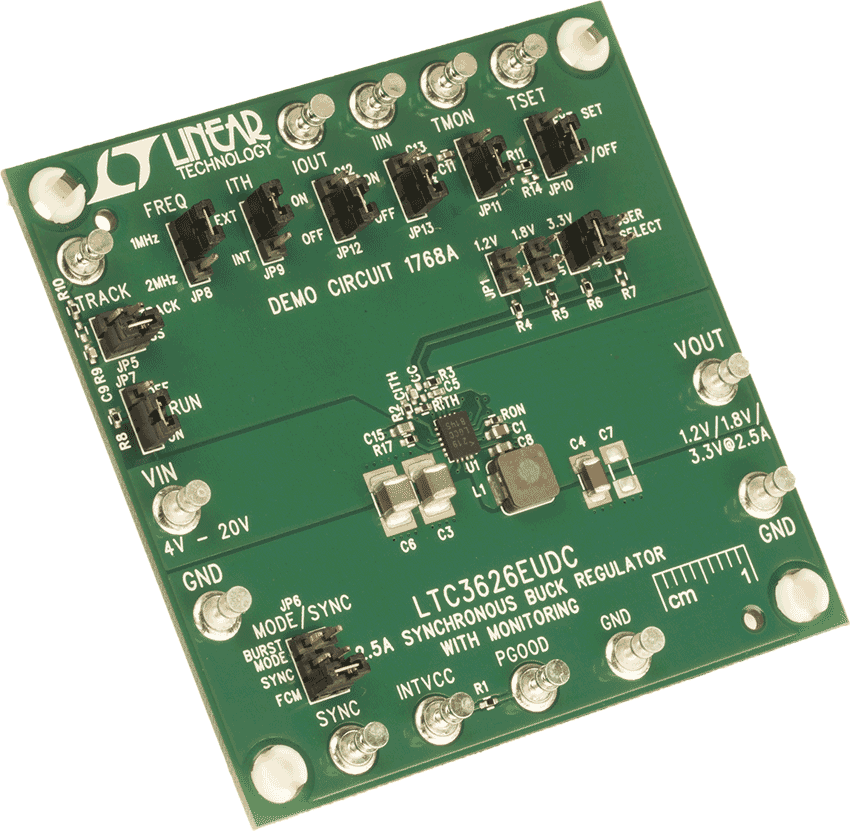

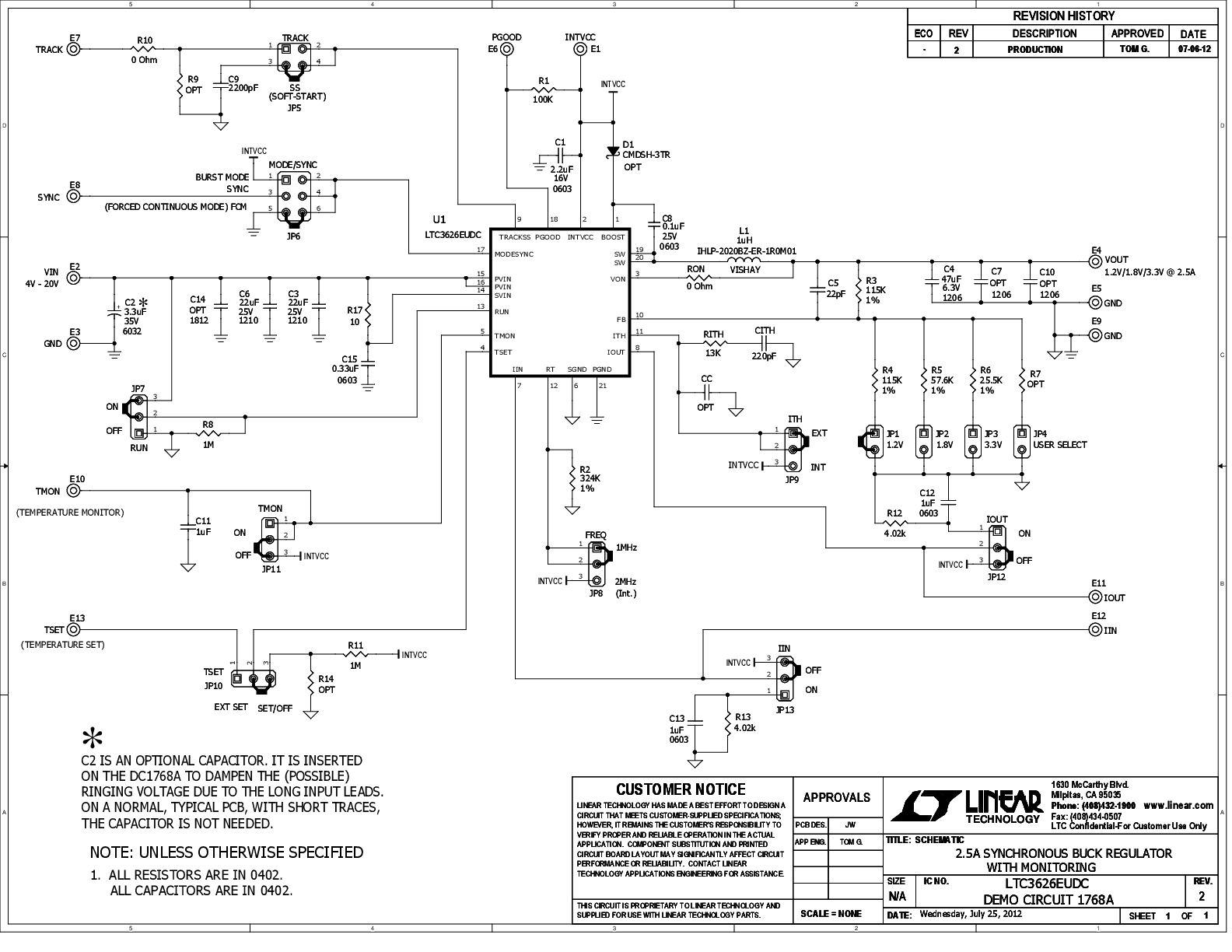

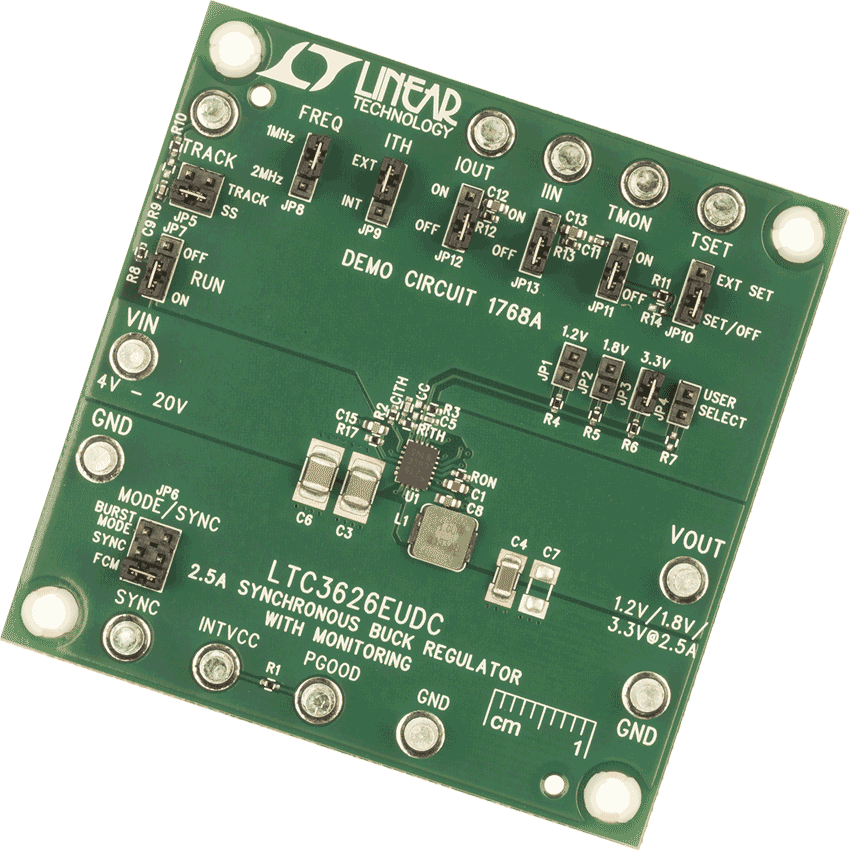

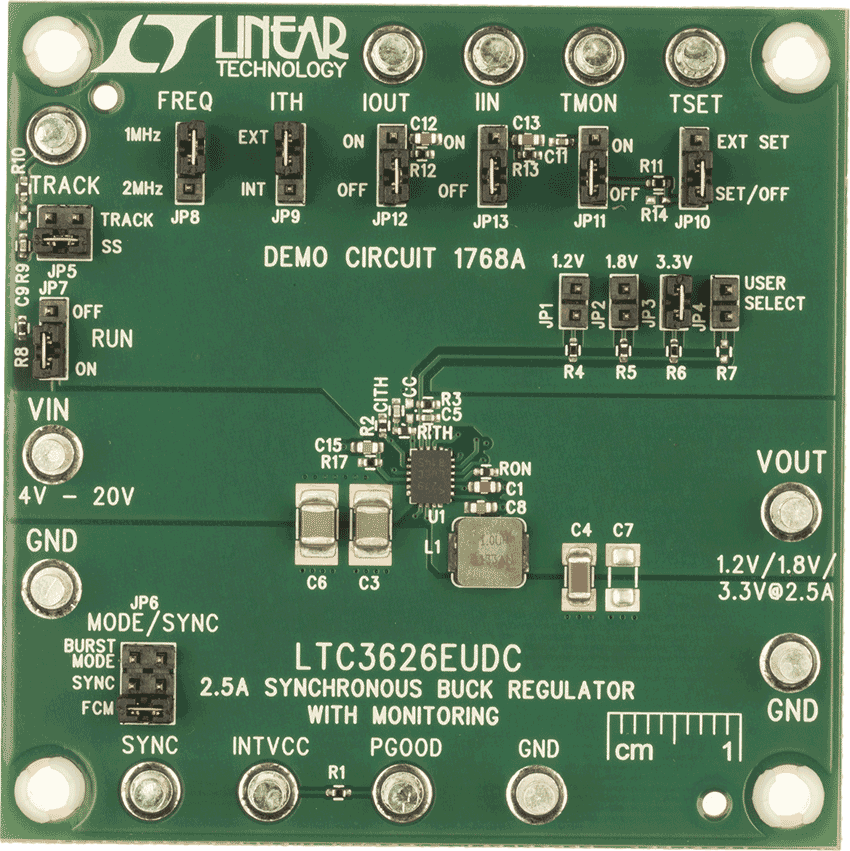

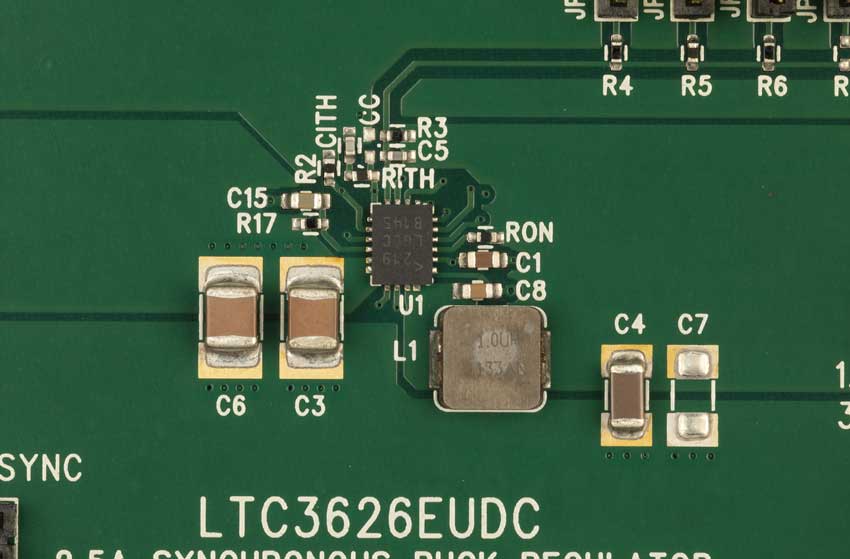

DC1768A - Demo Manual3/14/2013
-
LTC3626 - 20V、2.5A SWITCHER+7/3/2013
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3626
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3626
おすすめ製品
LTC3626 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3626EUDC#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
| LTC3626EUDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
| LTC3626IUDC#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
| LTC3626IUDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead QFN (3mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R539 Reliability Data |
