LTC3445

4mm×4mm QFNパッケージに2個のLDOを搭載したI2C制御可能な降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.25
特長

降圧レギュレータ

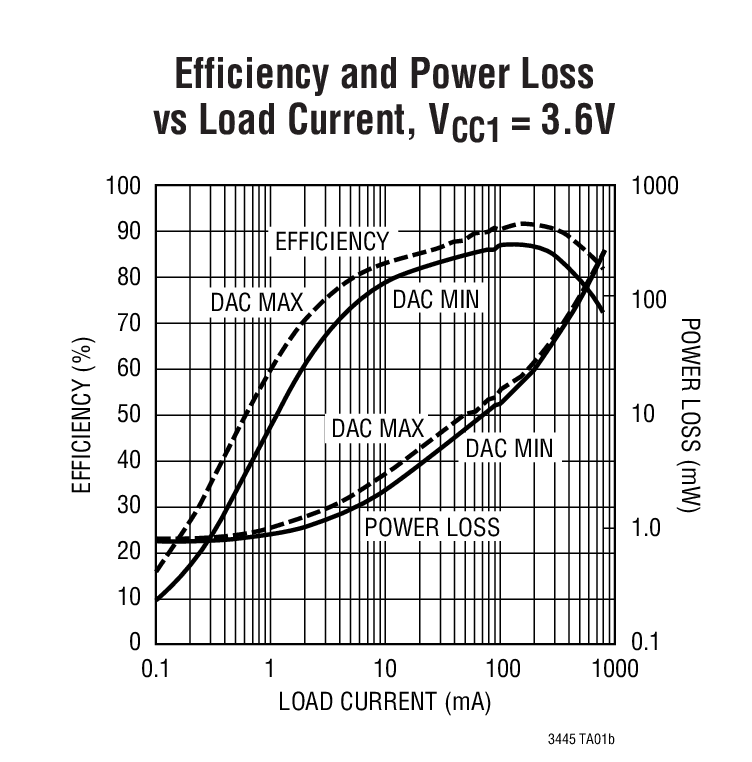

  • 高効率:最大93%
  • 出力電流(VCC1 = 3V、VOUT = 1.3V):600mA
  • プログラム可能な出力電圧:0.85V~1.55V
  • 入力電圧範囲:2.5V~5.5V
  • 1.5MHz固定周波数またはスペクトル拡散を選択可能
  • ソフトスタート

LDO

  • 2個のLDOレギュレータ:50mAで0.3Vの損失

PowerPathコントローラ

  • VCC BATTを動的に安定化

I2C

  • 標準モード(100kHz)または高速モード(400kHz)

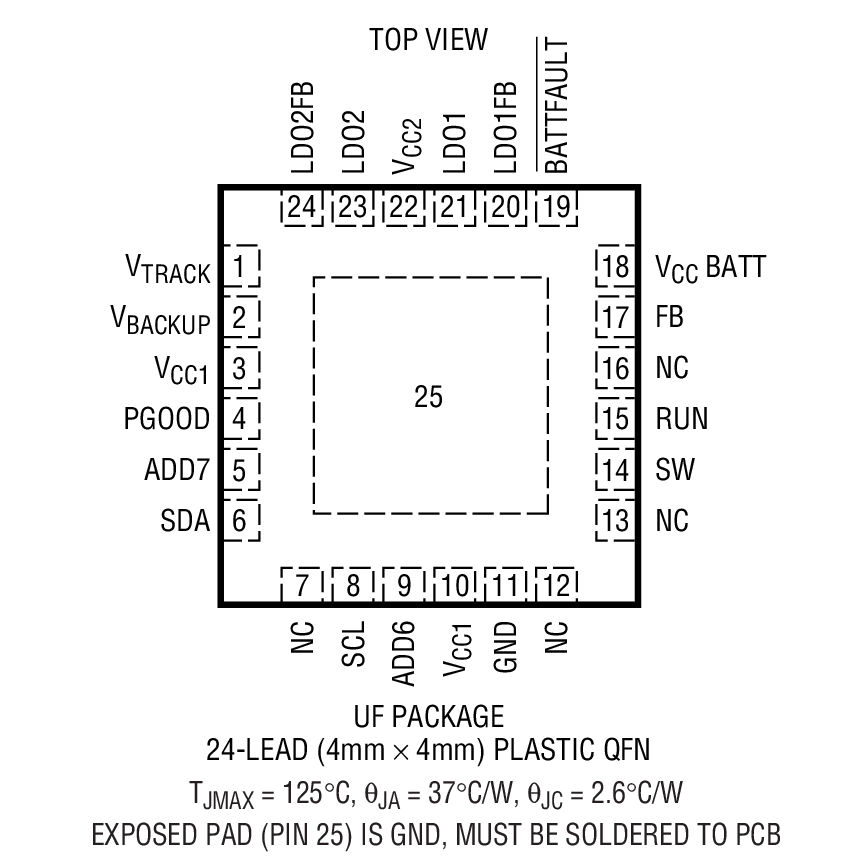

  • 24ピン(4mm×4mm)QFNパッケージ
製品概要
show more Icon

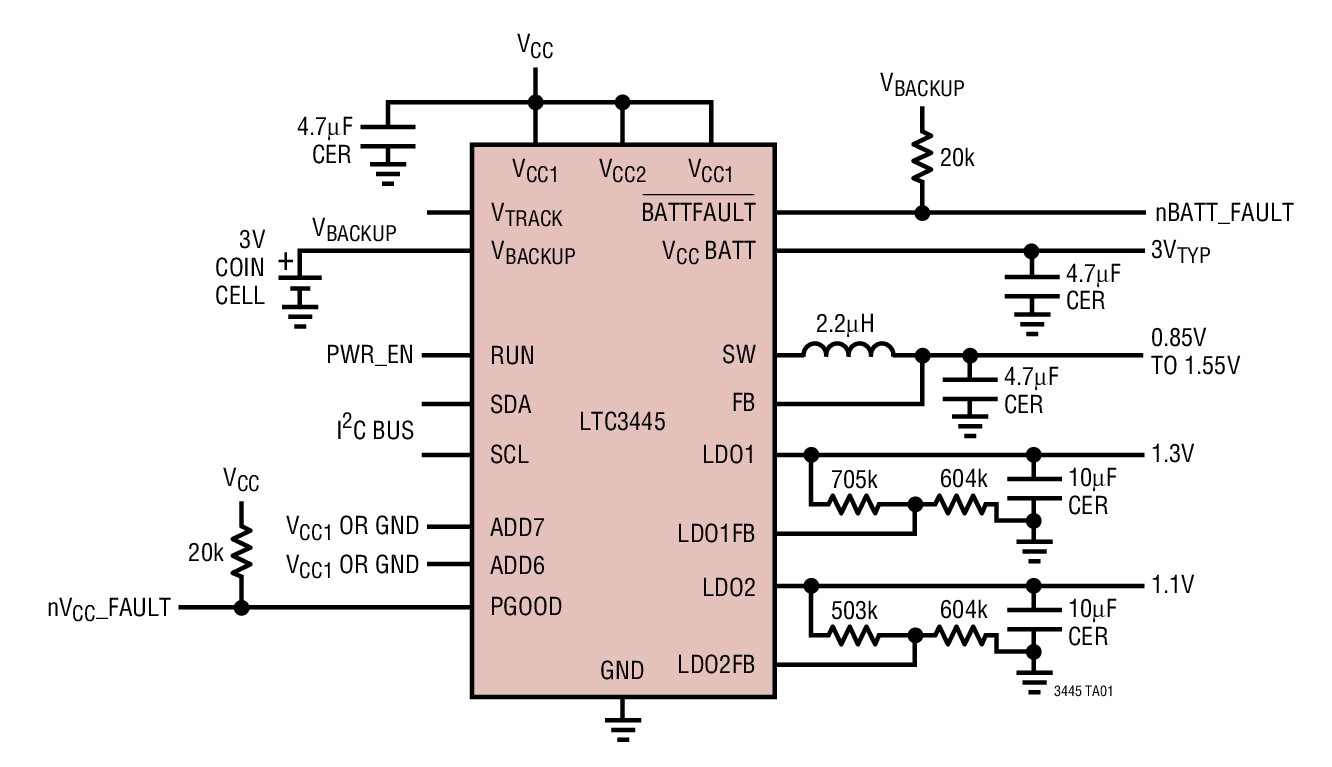

LTC3445は、高効率モノリシック同期整流式電流モード降圧レギュレータ、2個のLDOレギュレータ、PowerPathコントローラ、I2Cインターフェイスを内蔵しています。

降圧レギュレータは0.85V~1.55Vの出力範囲を6ビットでプログラム可能です。また、この降圧レギュレータは固定スイッチング周波数(1.5MHz)またはスペクトル拡散スイッチング周波数のどちらも使用できます。スペクトル拡散スイッチング周波数を選択すると、より低ノイズの安定化出力が得られ、入力ノイズも低く抑えられます。また、安定化出力電圧のスルーレートは、I2Cインターフェイスを介してプログラム可能です。

LTC3445は2個のLDO電圧レギュレータを内蔵しています。レギュレータの出力電圧は外付け抵抗でプログラム可能です。各LDOは最大50mAを供給可能です。

LTC3445は制御回路(PowerPath)を内蔵しているので、バックアップ・バッテリを自動的に選択できます。VBACKUPは通常、コイン・セルです。

動作時の標準消費電流はわずか360μAで、シャットダウン時には27μAに低減されます。LTC3445は入力電圧範囲が2.5V~5.5Vなので、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。自動バーストモード動作により、軽負荷での効率が向上し、バッテリ寿命をさらに延長します。


アプリケーション

  • インテル製マイクロプロセッサの電源(PXA27X)
  • 携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3445EUF#PBF
  • HTML
  • HTML
LTC3445EUF#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC698A

LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

zoom

DC698A

LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

製品の詳細

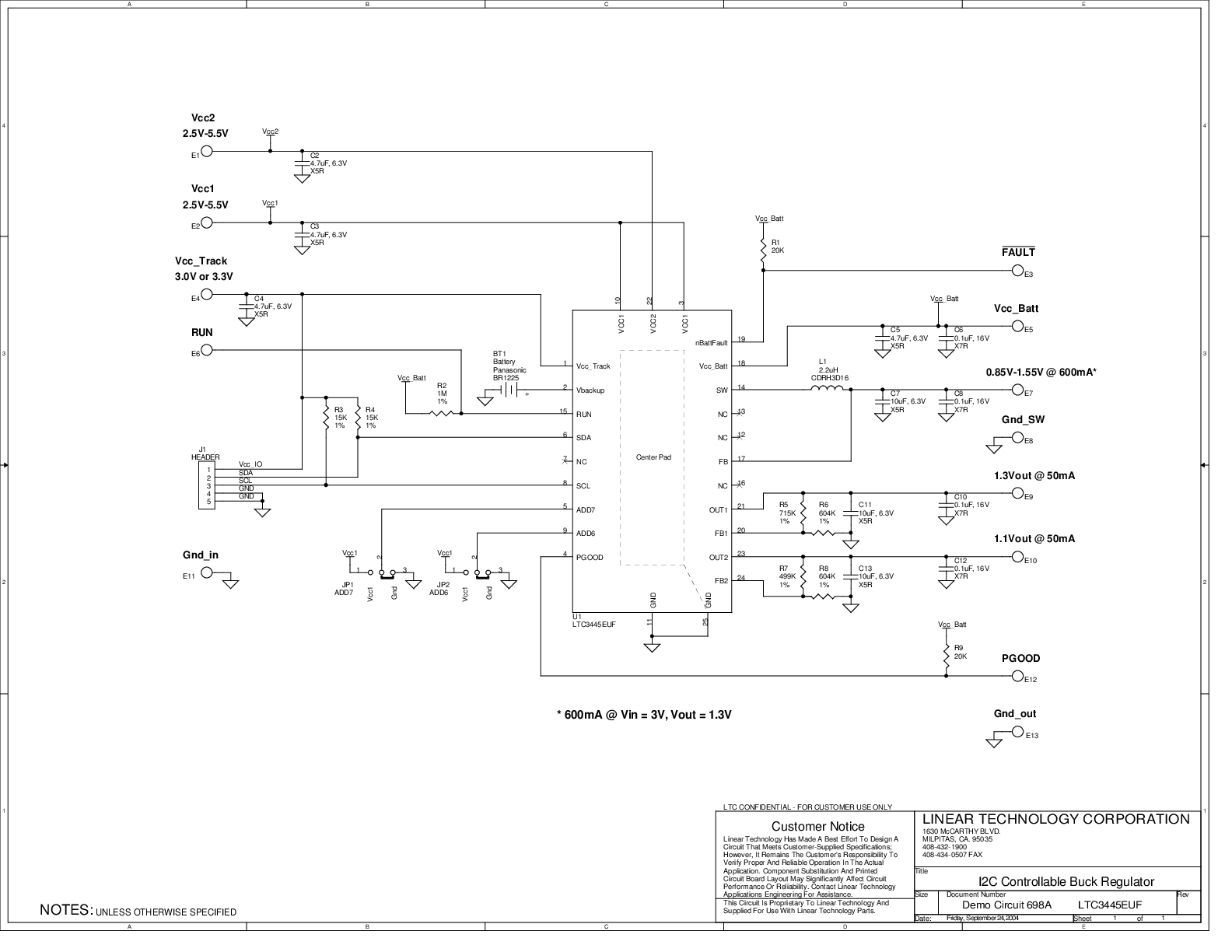

Demonstration Circuit 698 is an I2C-controlled high efficiency 600mA synchronous current mode buck regulator and two 50mA linear regulators featuring the LTC3445. The LTC3445 also features backup/main battery power path selection. The input voltage range is 2.5V to 5.5V. The buck regulator has a programmable output range of 0.85V to 1.55V and the two LDOs provide 1.3V@50mA and 1.1V@ 50mA.
