製品概要
機能と利点

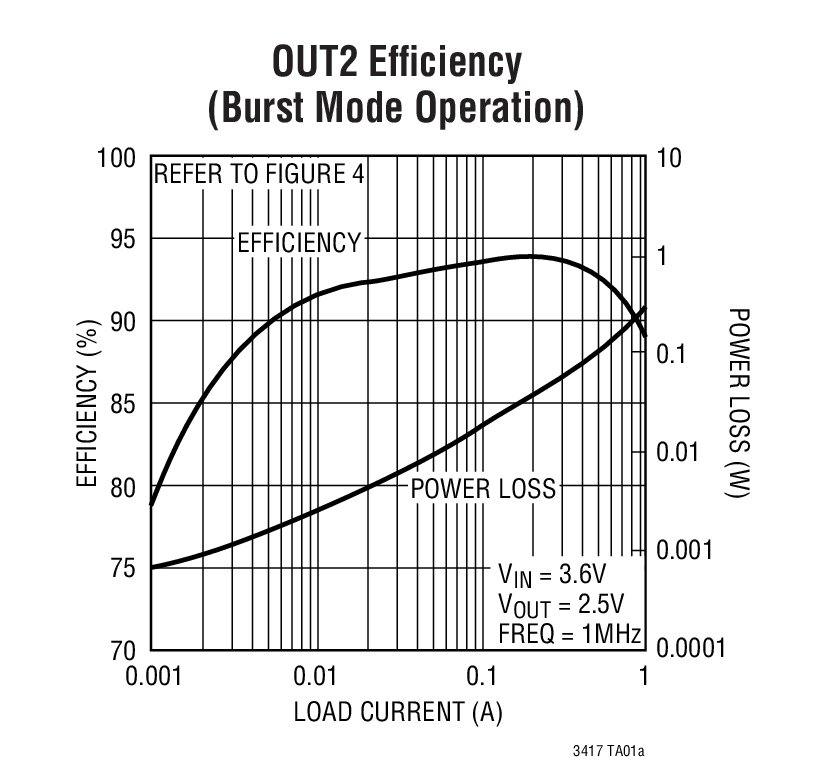

- 高効率：最大95%
- 保証最小出力電流：1.5A/1A
- 外部クロックに同期可能
- ショットキー・ダイオード不要
- プログラム可能な周波数で動作：1.5MHzまたは0.6MHz～4MHzで可変
- 低RDS(ON)スイッチ内蔵
- 短絡保護機能
- VIN：2.25V～5.5V
- 電流モード動作により優れた入力過渡応答と負荷過渡応答を実現
- スリープ・モードの消費電流：125μA
- 非常に低いシャットダウン電流：IQ < 1μA
- 低損失動作：100%デューティ・サイクル
- パワーグッド出力
- フェーズ・ピンにより第1チャネルを基準にした第2チャネルの位相関係を選択
- 個別の実行ピンで制御される内部ソフトスタート

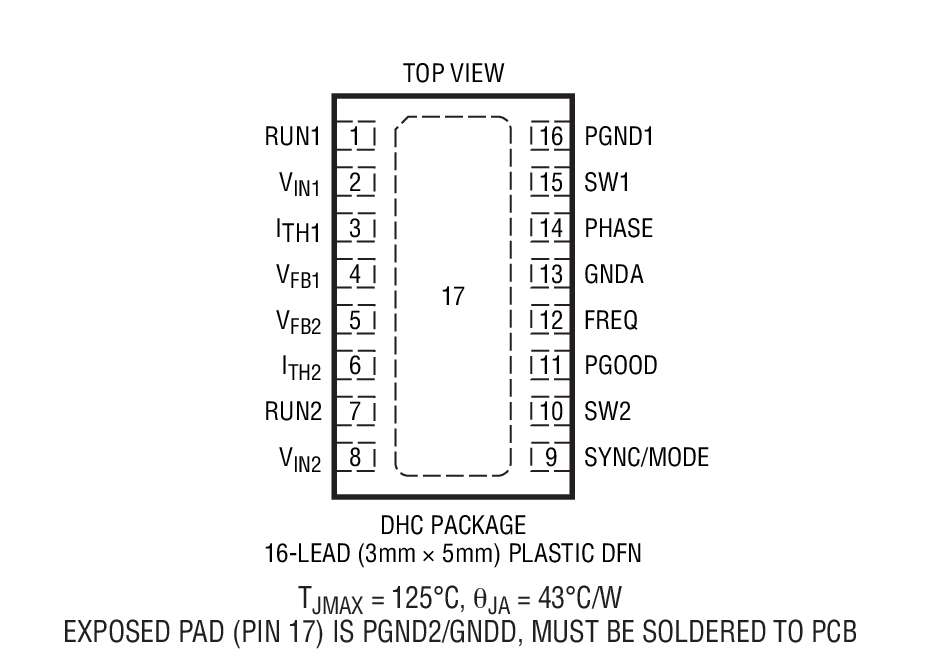

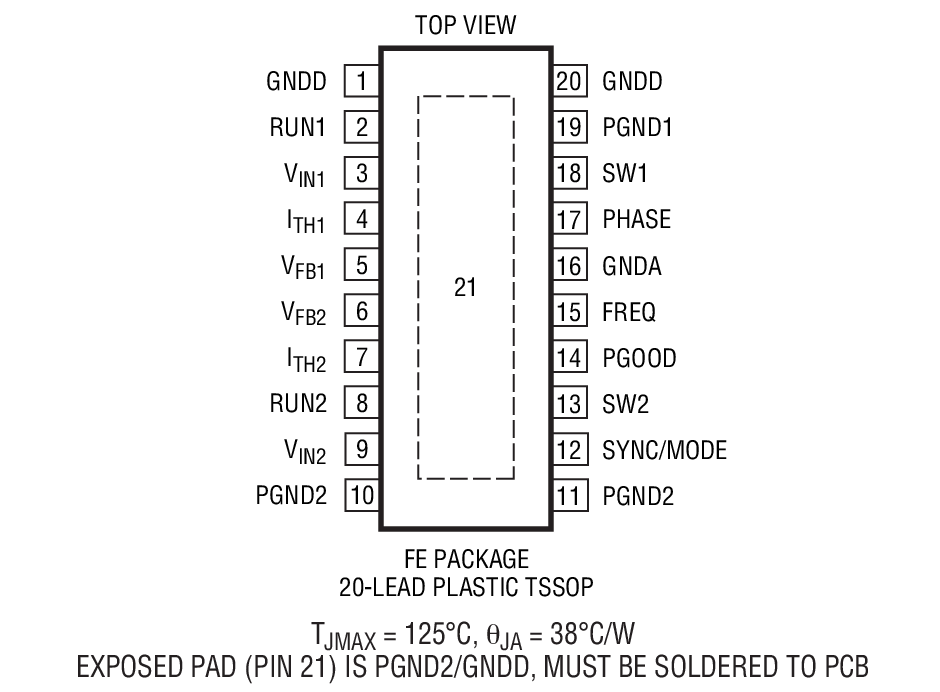

- 熱特性が改善された小型（5mm×3mm）DFNパッケージと20ピンTSSOPパッケージ
製品概要

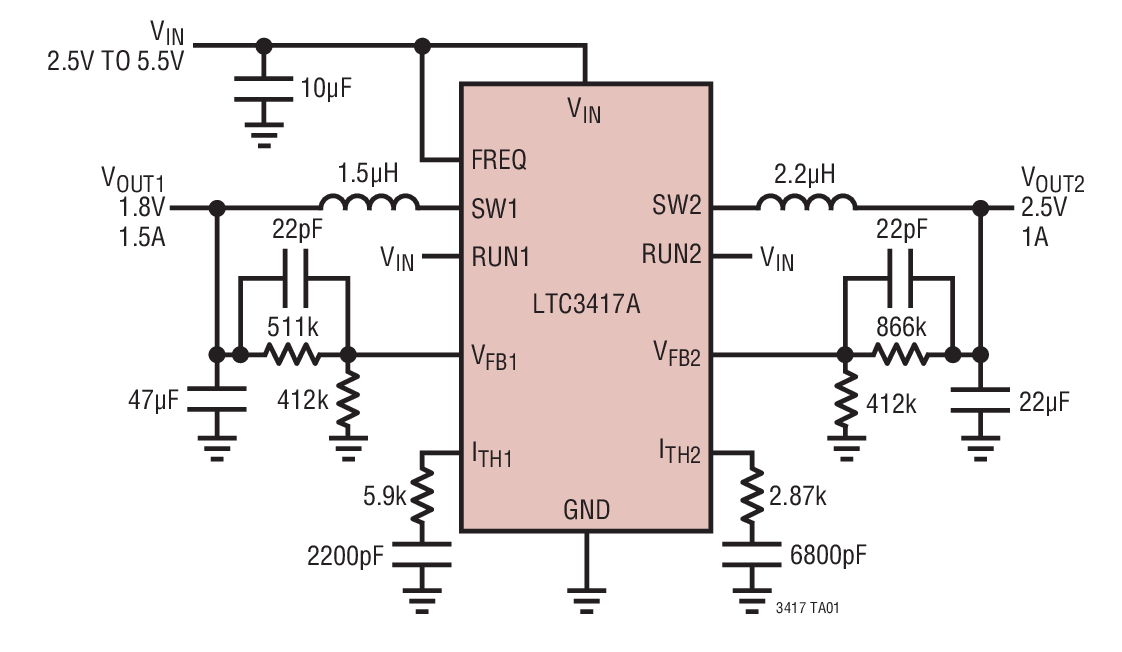

LTC3417Aは固定周波数のデュアル同期整流式降圧DC/DCコンバータです。このデバイスは中程度の電力のアプリケーション向けで、2.25V～5.5Vの入力電圧範囲で動作し、プログラム可能な固定スイッチング周波数を使用するので、高さ2mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.8V～5Vの範囲で設定可能です。低RDS(ON)の内部同期パワー・スイッチによって高い効率が得られ、外付けのショットキー・ダイオードは不要です。
ユーザーが選択可能なモード入力により、リップル電圧と軽負荷での効率のトレードオフが可能です。Burst Mode®動作では軽負荷時に高効率が維持されますが、パルス・スキップ・モードでは軽負荷時にリップル・ノイズが低減されます。フェーズ・モード・ピンにより、2番目のチャネルをチャネル1に対して同相で、または180度位相をずらして動作させることができます。位相をずらした動作では、VINのRMS電流が減少するので、入力コンデンサのRMSディレーティングを減らすことができます。
バッテリ寿命をさらに延ばすため、ドロップアウト時にはPチャネルMOSFETが連続的にオンするので（100%デューティ・サイクル）、両チャネルの合計消費電流はわずか125μAになります。シャットダウン時、このデバイスの消費電流は1μA以下です。
| Features | Notes | |
| LTC3417 | - | - |
| LTC3417A | Improved Channel Matching | - |
| LTC3417A-1 | Power On Reset | Recommended For New Designs |
| LTC3417A-2 | Power Good | Recommended For New Designs |
アプリケーション
- GPS/ナビゲーション
- デジタルカメラ
- PCカード
- ワイヤレス・モデムおよびDSLモデム
- 汎用ポイントオブロードDC/DC
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R457 Reliability Data3/26/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3417
LTC3417A
LTC3417A-1
LTC3417A-2
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3417
LTC3417A
LTC3417A-2
おすすめ製品
LTC3417A コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3417AEDHC#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3417AEDHC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3417AEFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LTC3417AEFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LTC3417AIDHC-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LTC3417AIFE#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| LTC3417AIFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R457 Reliability Data |
