LTC3417A-2

デュアル同期整流式 1.5A/1A 4MHz 降圧DC/DCレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.52
機能
  • 高効率:最大95%
  • 保証最小出力電流:1.5A/1A
  • 外部クロックに同期可能
  • ショットキー・ダイオード不要
  • プログラム可能な周波数で動作:1.5MHzまたは0.6MHz~4MHzで可変
  • 低リップル(<35mVP-P)Burst Mode動作
    IQ:スリープ・モードで125μA
  • 低RDS(ON)スイッチ内蔵
  • 短絡保護機能
  • VIN: 2.25V~5.5V
  • 電流モード動作により優れた入力および負荷過渡応答を実現
  • 非常に低いシャットダウン電流:IQ < 1µA
  • 低損失動作:100%デューティ・サイクル
  • パワーグッド出力
  • フェーズ・ピンにより第1チャネルを基準にした第2チャネルの位相関係を選択
  • 個別の実行ピンで制御される内部ソフトスタート
  • 熱特性が改善された小型(5mm×3mm)DFNパッケージと20ピンTSSOPパッケージ
追加の詳細
show more Icon

LTC3417A-2は固定周波数のデュアル同期式降圧DC/DCコンバータです。このデバイスは中程度の電力のアプリケーション向けで、2.25V~5.5Vの入力電圧範囲で動作し、プログラム可能な固定スイッチング周波数を用いるので、高さ2mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.8V~5Vの範囲で設定可能です。低RDS(ON)の内部同期パワー・スイッチによって高い効率が得られ、外付けのショットキー・ダイオードは不要です。

ユーザーが選択可能なモード入力により、リップル電圧と軽負荷での効率のトレードオフが可能です。Burst Mode動作では軽負荷時に高効率が維持されますが、パルス・スキップ・モードでは軽負荷時にリップル・ノイズが低減されます。フェーズ・モード・ピンにより、2番目のチャネルをチャネル1に対して同相、または180°位相をずらして動作させることができます。位相をずらした動作では、VINのRMS電流が減少するので、入力コンデンサへのストレスを減らすことができます。

バッテリ寿命をさらに延ばすため、ドロップアウト時にはPチャネルMOSFETが連続的にオンするので(100%デューティ・サイクル)、両チャネルの合計消費電流はわずか100µAになります。シャットダウン時、デバイスに流れる電流は1µA未満です。


Features Notes
LTC3417 - -
LTC3417A Improved Channel Matching -
LTC3417A-1 Power On Reset Recommended For New Designs
LTC3417A-2 Power Good Recommended For New Designs

アプリケーション

  • GPS/ナビゲーション・システム
  • 車載計測器
  • PCカード
  • 産業用電源
  • 汎用ポイントオブロードDC/DC

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.52

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3417AEDHC-2#PBF
  • HTML
  • HTML
LTC3417AEDHC-2#TRPBF
  • HTML
  • HTML
LTC3417AEFE-2#PBF
  • HTML
  • HTML
LTC3417AEFE-2#TRPBF
  • HTML
  • HTML
LTC3417AIDHC-2#PBF
  • HTML
  • HTML
LTC3417AIDHC-2#TRPBF
  • HTML
  • HTML
LTC3417AIFE-2#PBF
  • HTML
  • HTML
LTC3417AIFE-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3417AEFE-2#PBF

製造中

LTC3417AEFE-2#TRPBF

製造中

LTC3417AIFE-2#PBF

製造中

LTC3417AIFE-2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3417AEFE-2#PBF

製造中

LTC3417AEFE-2#TRPBF

製造中

LTC3417AIFE-2#PBF

製造中

LTC3417AIFE-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

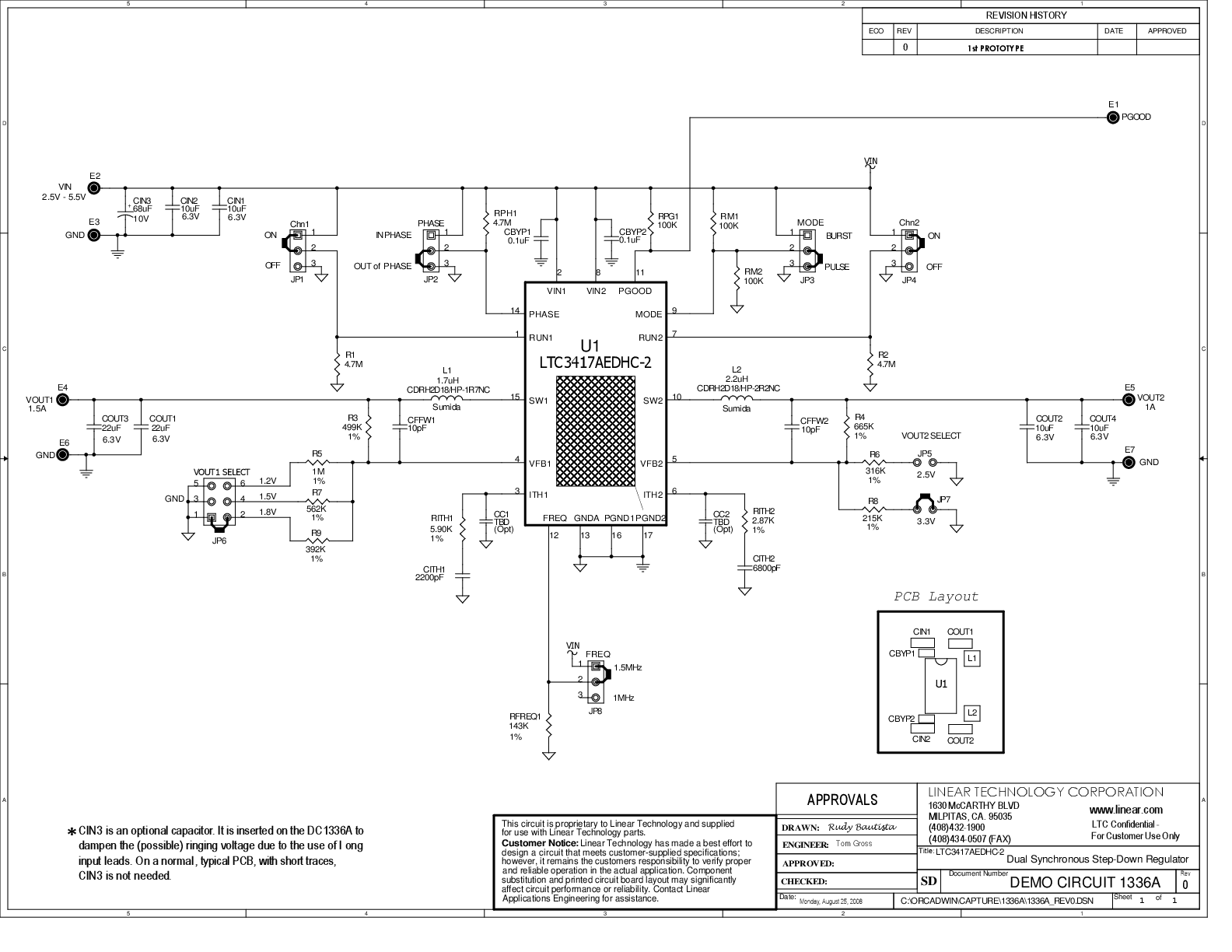

DC1336A

LTC3417AEDHC-2 Demo Board | Dual Synchronous 1.5/1A 1A 4MHz Step-Down DC/DC Regulator

zoom

DC1336A

LTC3417AEDHC-2 Demo Board | Dual Synchronous 1.5/1A 1A 4MHz Step-Down DC/DC Regulator

LTC3417AEDHC-2 Demo Board | Dual Synchronous 1.5/1A 1A 4MHz Step-Down DC/DC Regulator

製品の詳細

Demonstration circuit DC1336 is a dual output regulator consisting of two constant-frequency step-down converters, based on the LTC3417A-2 monolithic dual synchronous buck regulator. The DC1336 has an input voltage range of 2.25V to 5.5V, with one regulator capable of delivering up to 1.5A of output current and the other regulator capable of delivering up to 1A of output current. The DC1336 can operate in either Burst Mode® or Pulse-Skipping operation. In shutdown, the DC1336 can run off of less than 1 uA total. The DC1336 is a very efficient circuit: up to 94% for either circuit.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
