LTC3406A

ThinSOT、1.5MHz、600mA同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.21
特長

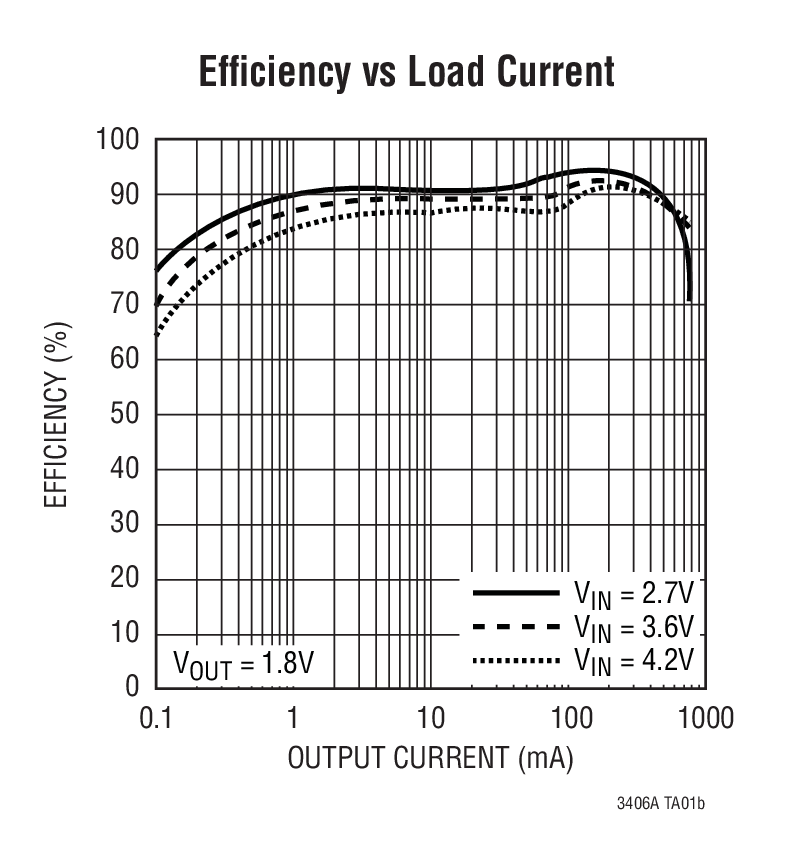

  • 高効率:最大96%
  • 非常に低い消費電流:わずか20μA
  • Burst Mode®動作時の低い出力リップル電圧
  • 出力電流:600mA
  • 入力電圧範囲:2.5V~5.5V
  • 1.5MHzの固定周波数動作
  • ショットキー・ダイオード不要
  • 低損失動作:100%デューティ・サイクル
  • ±2%精度の0.6Vリファレンス
  • シャットダウン・モード時、消費電流が1μA以下
  • 内部ソフトスタートにより、突入電流を制限
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能

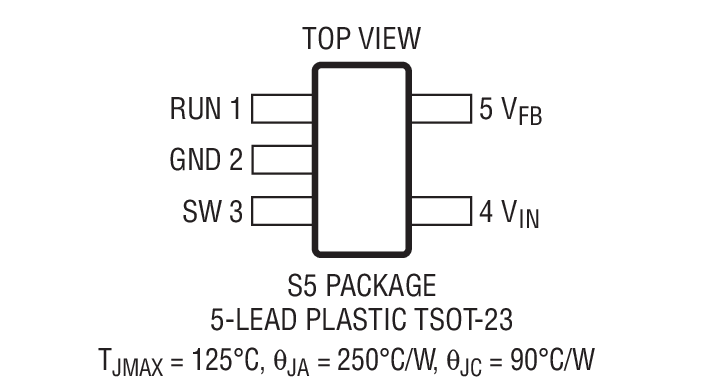

  • 高さの低い(1mm)ThinSOTパッケージ
製品概要
show more Icon

LTC3406Aは、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。消費電流は動作時にわずか20μA、シャットダウン時には1μA以下まで低減されます。入力電圧範囲が2.5V~5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。100%デューティ・サイクルにより、低損失動作が可能なので 、携帯システムのバッテリ寿命を延ばすことができます。また、自動Burst Mode®動作によって軽負荷時の効率が向上するので、バッテリ寿命をさらに延ばすことができます。

スイッチング周波数は内部で1.5MHzに設定されるので、小型の表面実装インダクタやコンデンサを使用できます。内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 0.6Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。LTC3406Aは高さの低い(1mm)ThinSOTパッケージで供給されます。

Vout Fsw Features
LTC3406 Adj. 1.5MHz Burst Mode
LTC3406-1.2 1.2V 1.5MHz Burst Mode
LTC3406-1.5 1.5V 1.5MHz Burst Mode
LTC3406-1.8 1.8V 1.5MHz Burst Mode
LTC3406B Adj. 1.5MHz Burst Mode Disabled
LTC3406B-1.2 1.2V 1.5MHz Burst Mode Disabled
LTC3406B-2 Adj. 2.25MHz Burst Mode Disabled
LTC3406A Adj. 1.5MHz Low Rippe Burst Mode
LTC3406AB Adj. 1.5MHz Burst Mode Disabled
LTC3406AB-2 Adj. 2.25MHz Burst Mode Disabled

アプリケーション

  • 携帯電話
  • ワイヤレスおよびDSLモデム
  • デジタル・スチール・カメラ
  • メディア・プレーヤ
  • 携帯用計測器
  • ポイントオブロード・レギュレーション
