LTC3406B

ThinSOT、1.5MHz、600mA同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.63
機能
  •  高効率:最大96%
  •  出力電流:VIN = 3Vで600mA
  •  入力電圧範囲:2.5V~5.5V
  •  1.5MHzの固定周波数動作
  •  ショットキー・ダイオード不要
  •  低損失動作:100%デューティ・サイクル
  •  低消費電流:300μA
  •  0.6Vリファレンスにより、低出力電圧が可能
  •  シャットダウン・モード時、消費電流が1μA以下
  •  電流モード動作により、優れた入力および負荷過渡応答を実現
  •  熱保護機能
  •  高さの低い(1mm)ThinSOT パッケージ
製品概要
show more Icon

LTC3406Bは、固定周波数の電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。1.5Vおよび1.8Vの固定出力電圧と可変出力電圧を装備しています。消費電流は無負荷で300 μA、シャットダウン時には1μA以下まで低減されます。入力電圧範囲が2.5V~5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。100%デューティ・サイクルにより、低損失動作が可能なので 、携帯システムのバッテリ寿命を延ばすことができます。また、PWMパルススキップ・モード動作によって出力リップル電圧を非常に低く抑えることができるので、ノイズに敏感なアプリケーションに適しています。

スイッチング周波数は内部で1.5MHzに設定されるので、小型の表面実装インダクタやコンデンサを使用できます。内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 0.6Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。LTC3406B は高さの低い(1mm)ThinSOTパッケージで供給されます。バーストモード動作が必要なアプリケーションに関しては、LTC3406 を参照してください。

VOUT FSW Features
LTC3406 Adj. 1.5MHz Burst Mode
LTC3406-1.2 1.2V 1.5MHz Burst Mode
LTC3406-1.5 1.5V 1.5MHz Burst Mode
LTC3406-1.8 1.8V 1.5MHz Burst Mode
LTC3406B Adj 1.5MHz Burst Mode Disabled
LTC3406B-1.2 1.2V 1.5MHz Burst Mode Disabled
LTC3406B-2 Adj. 2.25MHz Burst Mode Disabled
LTC3406A Adj. 1.5MHz Low Ripple Burst Mode
LTC3406AB Adj. 1.5MHz Burst Mode Disabled
LTC3406AB-2 Adj. 2.25MHz Burst Mode Disabled


アプリケーション

  •  携帯電話
  •  パーソナル情報機器
  •  ワイヤレスおよびDSLモデム
  •  デジタル・スチール・カメラ
  •  MP3プレーヤ
  •  携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3406BES5#TRMPBF
  • HTML
  • HTML
LTC3406BES5#TRPBF
  • HTML
  • HTML
LTC3406BES5-1.5#TRMPBF
  • HTML
  • HTML
LTC3406BES5-1.5#TRPBF
  • HTML
  • HTML
LTC3406BES5-1.8#TRMPBF
  • HTML
  • HTML
LTC3406BES5-1.8#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC500A-F

LTC3406BES5-1.8 Demo Board | 2.7V to 5.5VIN, 1.8VOUT @ 600mA(Max)

zoom

DC500A-F

LTC3406BES5-1.8 Demo Board | 2.7V to 5.5VIN, 1.8VOUT @ 600mA(Max)

LTC3406BES5-1.8 Demo Board | 2.7V to 5.5VIN, 1.8VOUT @ 600mA(Max)

製品の詳細

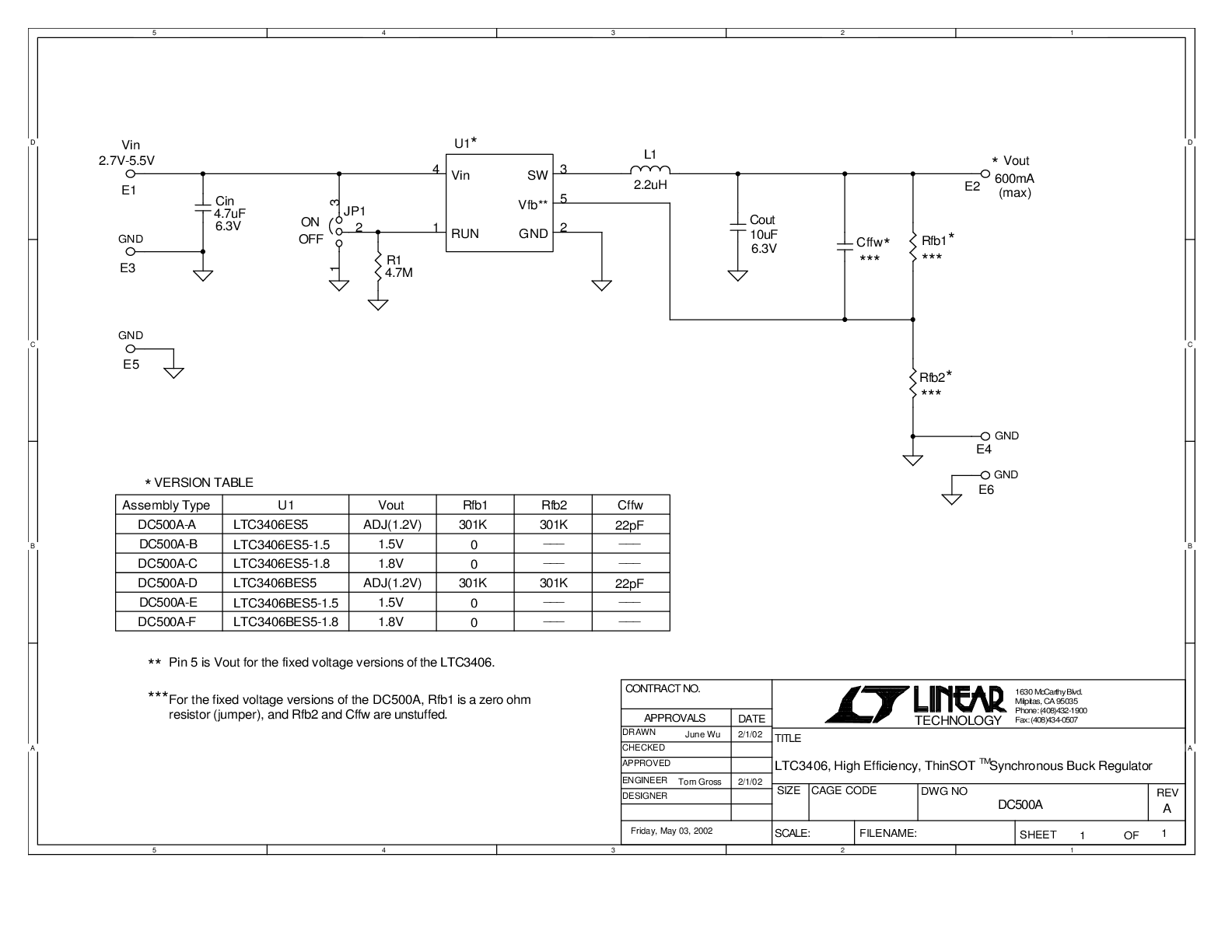

Demonstration circuit DC500 is a constant-frequency step-down converter, using the various versions (fixed output/adjustable output/Burst Mode/Burst Mode defeated) of the LTC3406 or LTC3406B monolithic synchronous buck regulators. The DC500 has an input voltage range of 2.7V to 5.5V, and is capable of delivering up to 600 mA of output current at minimum input voltage of 3V. The DC500A-F features the 1.8V fixed output LTC3406B-1.8 (Burst Mode defeated).

reference details image

DC500A-D

LTC3406BES5 Demo Board | 2.7V to 5.5VIN, 1.2VOUT @ 600mA(Max)

zoom

DC500A-D

LTC3406BES5 Demo Board | 2.7V to 5.5VIN, 1.2VOUT @ 600mA(Max)

LTC3406BES5 Demo Board | 2.7V to 5.5VIN, 1.2VOUT @ 600mA(Max)

製品の詳細

Demonstration circuit DC500 is a constant-frequency step-down converter, using the various versions (fixed output/adjustable output/Burst Mode/Burst Mode defeated) of the LTC3406 or LTC3406B monolithic synchronous buck regulators. The DC500 has an input voltage range of 2.7V to 5.5V, and is capable of delivering up to 600 mA of output current at minimum input voltage of 3V. The DC500A-D features the adjustable output, LTC3406B (Burst Mode defeated) with the output voltage set to 1.2V.

reference details image

DC500A-E

LTC3406BES5-1.5 Demo Board | 2.7V to 5.5VIN, 1.5VOUT @ 600mA(Max)

zoom

DC500A-E

LTC3406BES5-1.5 Demo Board | 2.7V to 5.5VIN, 1.5VOUT @ 600mA(Max)

LTC3406BES5-1.5 Demo Board | 2.7V to 5.5VIN, 1.5VOUT @ 600mA(Max)

製品の詳細

Demonstration circuit DC500 is a constant-frequency step-down converter, using the various versions (fixed output/adjustable output/Burst Mode/Burst Mode defeated) of the LTC3406 or LTC3406B monolithic synchronous buck regulators. The DC500 has an input voltage range of 2.7V to 5.5V, and is capable of delivering up to 600 mA of output current at minimum input voltage of 3V. The DC500A-E features the 1.5V fixed output LTC3406B-1.5 (Burst Mode defeated).

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
