    LTC3406AB-2

    ThinSOT、2.25MHz、600mA同期整流式降圧レギュレータ

製品概要

機能と利点

  • 高効率:最大96%
  • 出力電流:VIN = 3Vで600mA
  • 入力電圧範囲:2.5V~5.5V
  • 2.25MHzの固定周波数動作
  • ショットキー・ダイオード不要
  • 低損失動作:100%デューティ・サイクル
  • 低消費電流:350μA
  • 0.6Vリファレンスにより、低出力電圧が可能
  • シャットダウン・モード時、消費電流が1μA以下
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能
  • 高さの低い(1mm)SOT-23パッケージ

製品概要

LTC3406B-2は、固定周波数電流モード・アーキテクチャを採用した、高効率のモノリシック同期整流式降圧レギュレータです。消費電流は無負荷で350μA、シャットダウン時には1μA以下まで低減されます。入力電圧範囲が2.5V~5.5Vで、1セル・リチウムイオン・バッテリ駆動アプリケーションに最適です。100%デューティ・サイクルにより、低損失動作が可能なので、携帯システムのバッテリ寿命を延ばすことができます。また、PWMパルススキップ・モード動作によって出力リップル電圧を非常に低く抑えることができるので、ノイズに敏感なアプリケーションに適しています。

スイッチング周波数は内部で2.25MHzに設定されているので、小型の表面実装インダクタやコンデンサを使用できます。内部同期スイッチによって効率が向上し、外付けのショットキー・ダイオードが不要です。 0.6Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。LTC3406B-2は高さの低い(1mm)SOT-23パッケージで供給されます。バーストモード動作が必要なアプリケーションに関しては、LTC3406 を参照してください。

Vout Fsw Features
LTC3406 Adj. 1.5MHz Burst Mode
LTC3406-1.2 1.2V 1.5MHz Burst Mode
LTC3406-1.5 1.5V 1.5MHz Burst Mode
LTC3406-1.8 1.8V 1.5MHz Burst Mode
LTC3406B Adj. 1.5MHz Burst Mode Disabled
LTC3406B-1.2 1.2V 1.5MHz Burst Mode Disabled
LTC3406B-2 Adj. 2.25MHz Burst Mode Disabled
LTC3406A Adj. 1.5MHz Low Ripple Burst Mode
LTC3406AB Adj. 1.5MHz Burst Mode Disabled
LTC3406AB-2 Adj. 2.25MHz Burst Mode Disabled

アプリケーション

  • 携帯電話
  • パーソナル情報機器
  • ワイヤレスおよびDSLモデム
  • デジタル・スチール・カメラ
  • MP3プレーヤ
  • 携帯機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

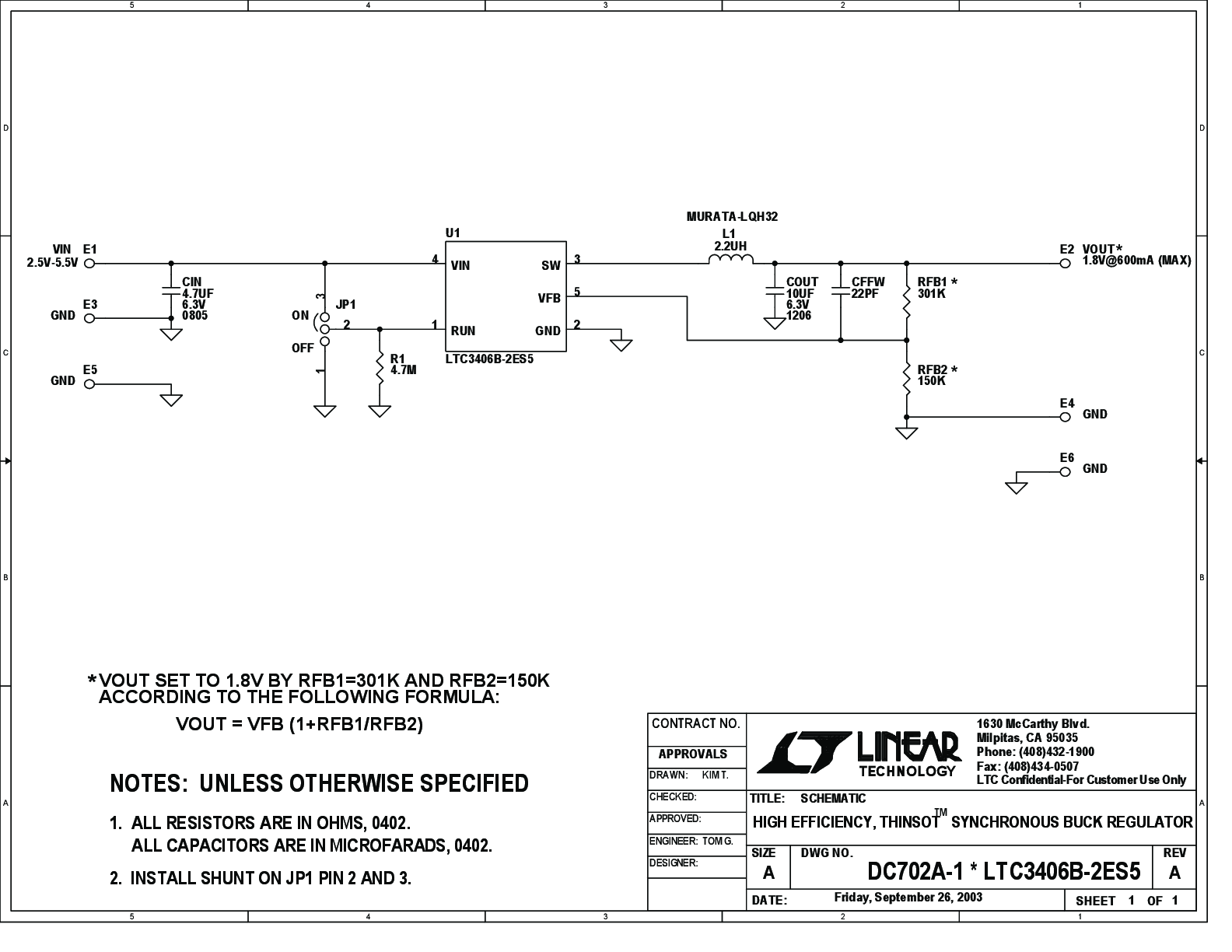

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3406
LTC3406-1
LTC3406-1.2
LTC3406-1.5
LTC3406-1.8
LTC3406A
LTC3406AB
LTC3406B
LTC3406B-1
LTC3406B-1.2
LTC3406B-1.5
LTC3406B-1.8
LTC3406B-2

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3406B
LTC3406
LTC3406(INVERTING)
LTC3406-1.2
LTC3406-1.5
LTC3406-1.8
LTC3406A
LTC3406AB
LTC3406B
LTC3406B-2
