LTC2636

製造中

オクタル12/10/ 8ビットSPI電圧出力DAC、10ppm/°Cリファレンス内蔵

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高精度リファレンス内蔵
    • 2.5Vフルスケール10ppm/°C（LTC2636-L)
    • 4.096Vフルスケール10ppm/°C（LTC2636-H)
  • 最大INL誤差：2.5LSB（LTC2636-12）
  • 低ノイズ：0.75mVP-P（0.1Hz～200kHz）
  • －40°C～125°Cの温度範囲で単調性を保証
  • 内部リファレンスまたは外部リファレンスを選択可能
  • 電源範囲：2.7V～5.5V（LTC2636-L）
  • 非常に小さいDAC間クロストーク（＜2.4nV・s）
  • 低消費電力：0.9mA（3V電源時）（LTC2636-L）
  • ゼロスケールまたはミッドスケールにパワーオン･リセット
  • ダブルバッファ・データ･ラッチ
  • 小型14ピン4mm×3mm DFNおよび16ピンMSOPパッケージ

LTC2636は、高精度、低ドリフト10ppm/°Cリファレンスを搭載したオクタル12、10および8ビット電圧出力DACファミリです。14ピンDFNおよび16ピンMSOPパッケージで供給され、レール･トゥ･レール出力バッファを内蔵、単調性が保証されています。LTC2636-Lは2.5Vのフルスケール出力を備え、2.7V～5.5Vの単一電源で動作します。LTC2636-Hは4.096Vのフルスケール出力を備え、4.5V～5.5Vの単一電源で動作します。各DACは外部リファレンスでも動作可能で、このモードでのDACのフルスケール出力は外部リファレンス電圧に設定されます。

これらのDACは、最大50MHzのクロックレートで動作するSPI/MICROWIRE互換3線シリアル・インタフェースを介して通信を行います。MSOPパッケージ・バージョンは、ハードウェア・クリア（CLR）ピンと非同期DAC更新（LDAC）ピンを備えています。また、LTC2636はパワーオン・リセット回路を内蔵しています。パワーアップ後に内部リファレンス・モードでゼロスケールまたはミッドスケールにリセットするか、あるいは、外部リファレンス・モードでミッドスケールにリセットするかを選択できます。


アプリケーション

  • モバイル通信
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • 携帯機器
  • オートモーティブ
  • 光ネットワーク
LTC2636
オクタル12/10/ 8ビットSPI電圧出力DAC、10ppm/°Cリファレンス内蔵
LTC2636 Application Circuit LTC2636 Pin Configuration LTC2636 Pin Configuration LTC2636 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
D/Aコンバータ（DAC） 1
LTC2668
製造中 最大10ppm/℃のリファレンスを内蔵した16チャネル16/12ビット±10V電圧出力SoftSpan D/Aコンバータ
インターフェース・トランシーバ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

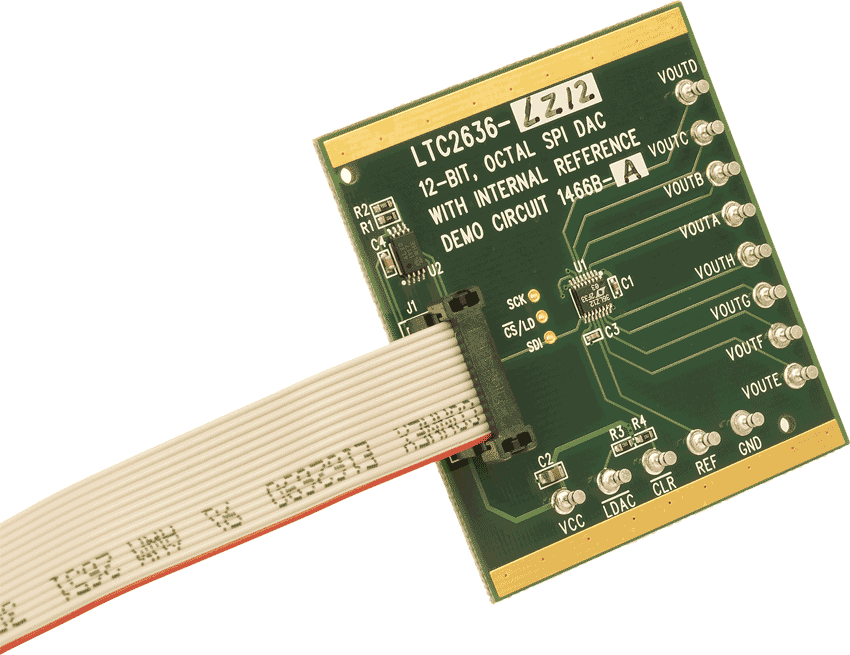

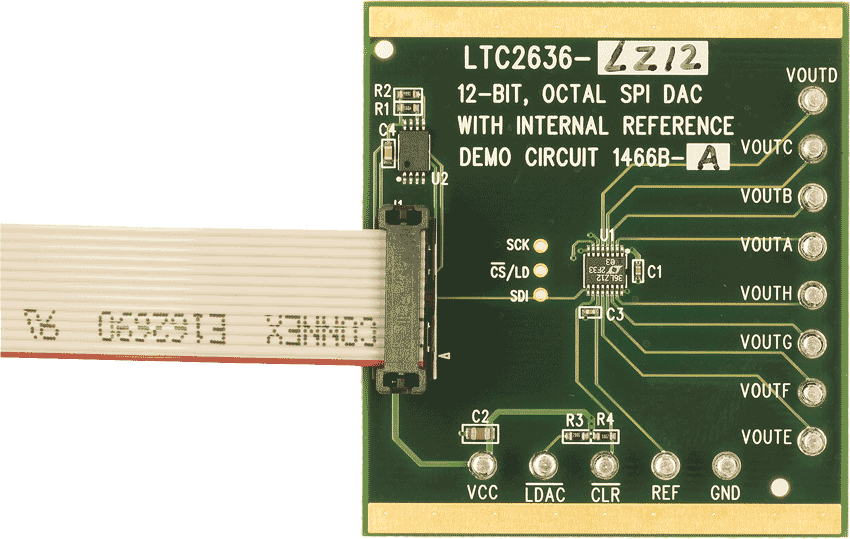

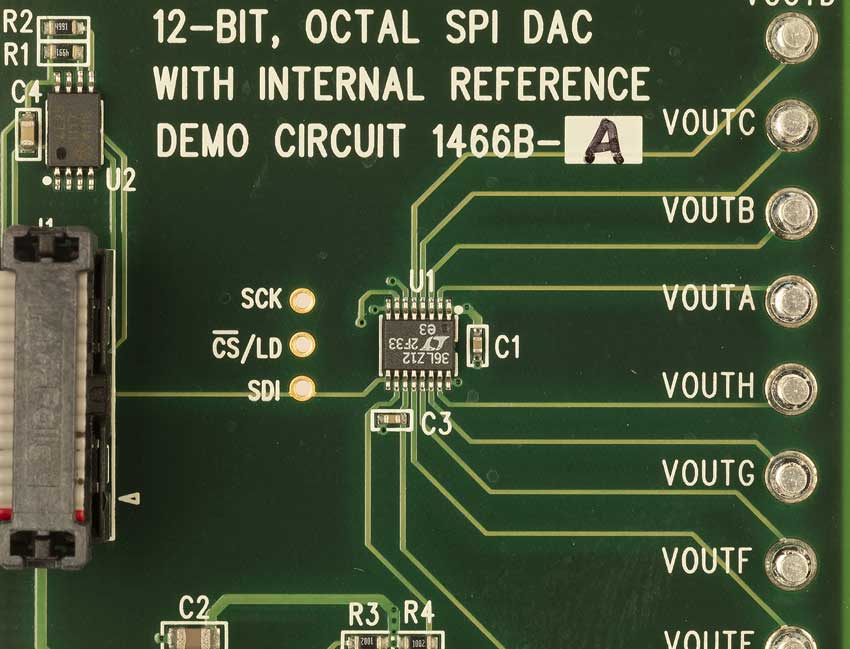

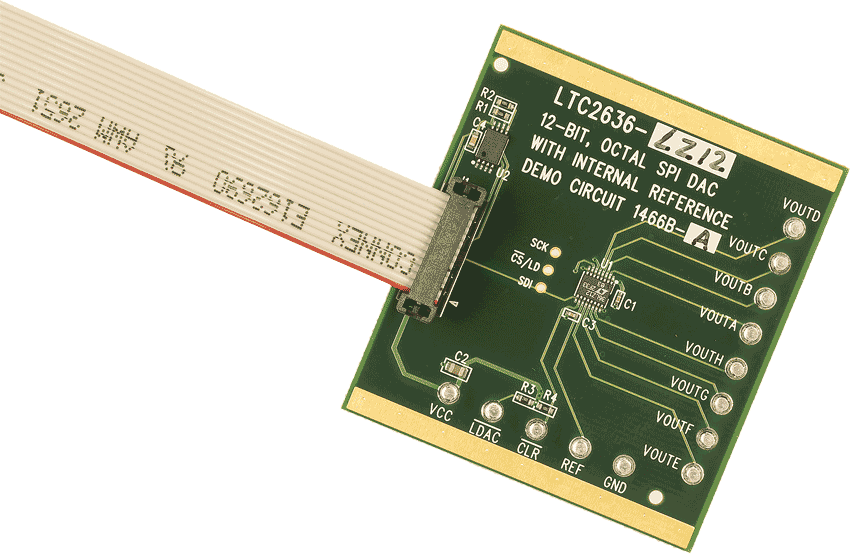

DC1466B

LTC2636デモ・ボード | 12ビット、内部リファレンス付きオクタルSPI DAC、DC590Bが必要

今すぐ購入 詳細を表示

製品詳細

デモ回路1466Bは、LTC2636（12ビット、内部リファレンス付きオクタルSPI DAC）を備えています。このデバイスは、システム設計を簡素化する内部リファレンスを備えたコンパクトな8チャンネル・ソリューションです。DC1466Bは、DC590 USBシリアル・コントローラ・ボードと付属のソフトウェアを使用して性能を測定しながら、対象とするアプリケーションのアナログ信号に直接接続できます。

eval board
schematic 6
DC1466A-C

製造中止：LTC2636-HZ12 | 12ビット・オクタルSPI DAC（4.096V内部リファレンス・モード、ゼロスケールにリセット）、DC590が必要

今すぐ購入 詳細を表示

製品詳細

この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC1466Bです。

DC1466A-C：10ppm/°Cリファレンス付きLTC2636-12オクタル12ビットSPI VOUT DAC用デモ・ボード。

eval board
schematic 7
DC1466A-D

製造中止：LTC2636-HMI12 | 12ビット・オクタルSPI DAC（4.096V内部リファレンス・モード、ミッドスケールにリセット）、DC590が必要

今すぐ購入 詳細を表示

製品詳細

この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC1466Bです。

DC1466A-D：10ppm/°Cリファレンス付きLTC2636-12オクタル12ビットSPI VOUT DAC用デモ・ボード。

eval board
schematic 8
DC1466A-B

製造中止：LTC2636-LMI1 | 12ビット・オクタルSPI DAC（2.5V内部リファレンス・モード、ミッドスケールにリセット）、DC590が必要

今すぐ購入 詳細を表示

製品詳細

この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC1466Bです。

DC1466A-B：10ppm/°Cリファレンス付きLTC2636-12オクタル12ビットSPI VOUT DAC用デモ・ボード。
DC1466B
LTC2636デモ・ボード | 12ビット、内部リファレンス付きオクタルSPI DAC、DC590Bが必要

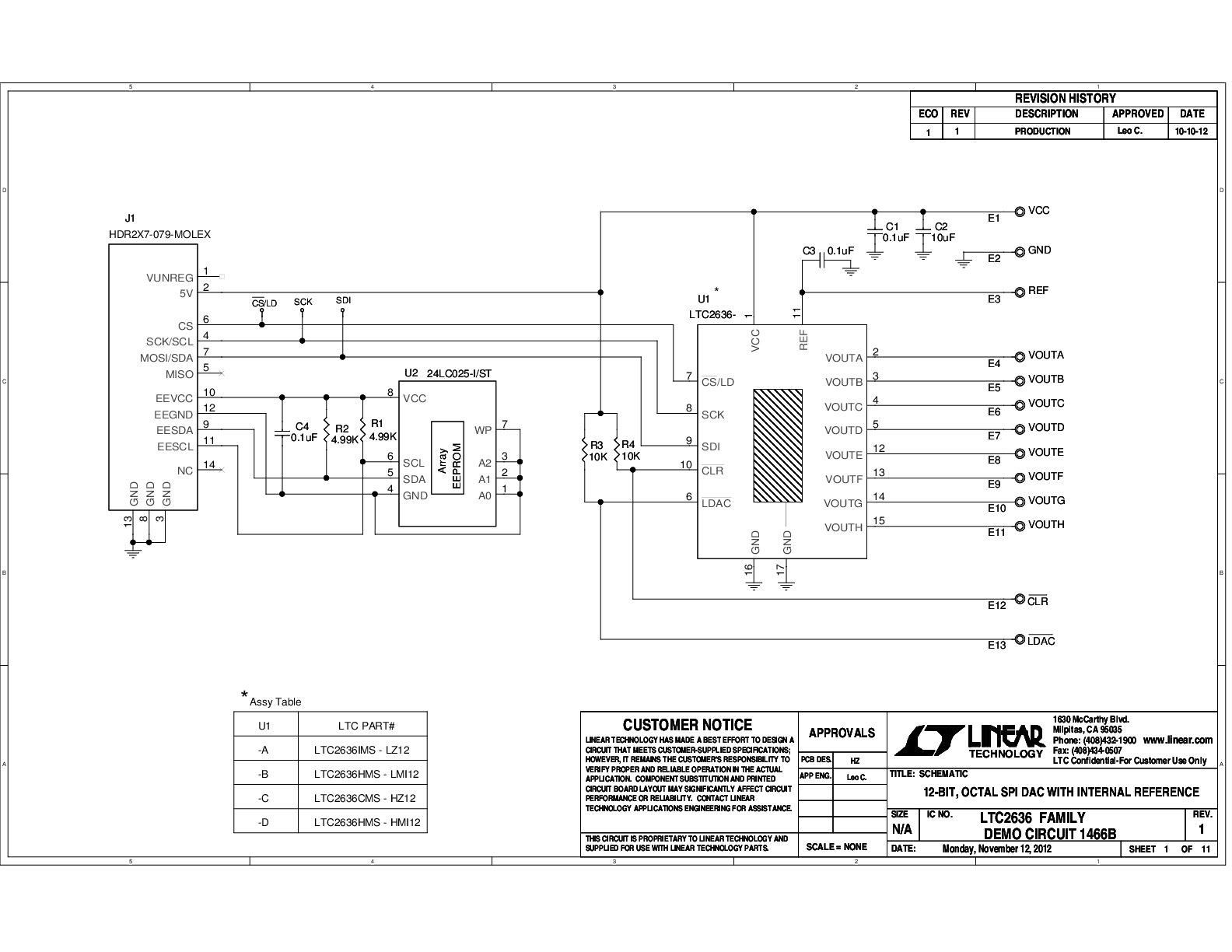

DC1466B-A Demo Board DC1466B-A Demo Board DC1466B-A Demo Board DC1466B-A Demo Board DC1466B-A - Schematic
DC1466A-C
製造中止：LTC2636-HZ12 | 12ビット・オクタルSPI DAC（4.096V内部リファレンス・モード、ゼロスケールにリセット）、DC590が必要

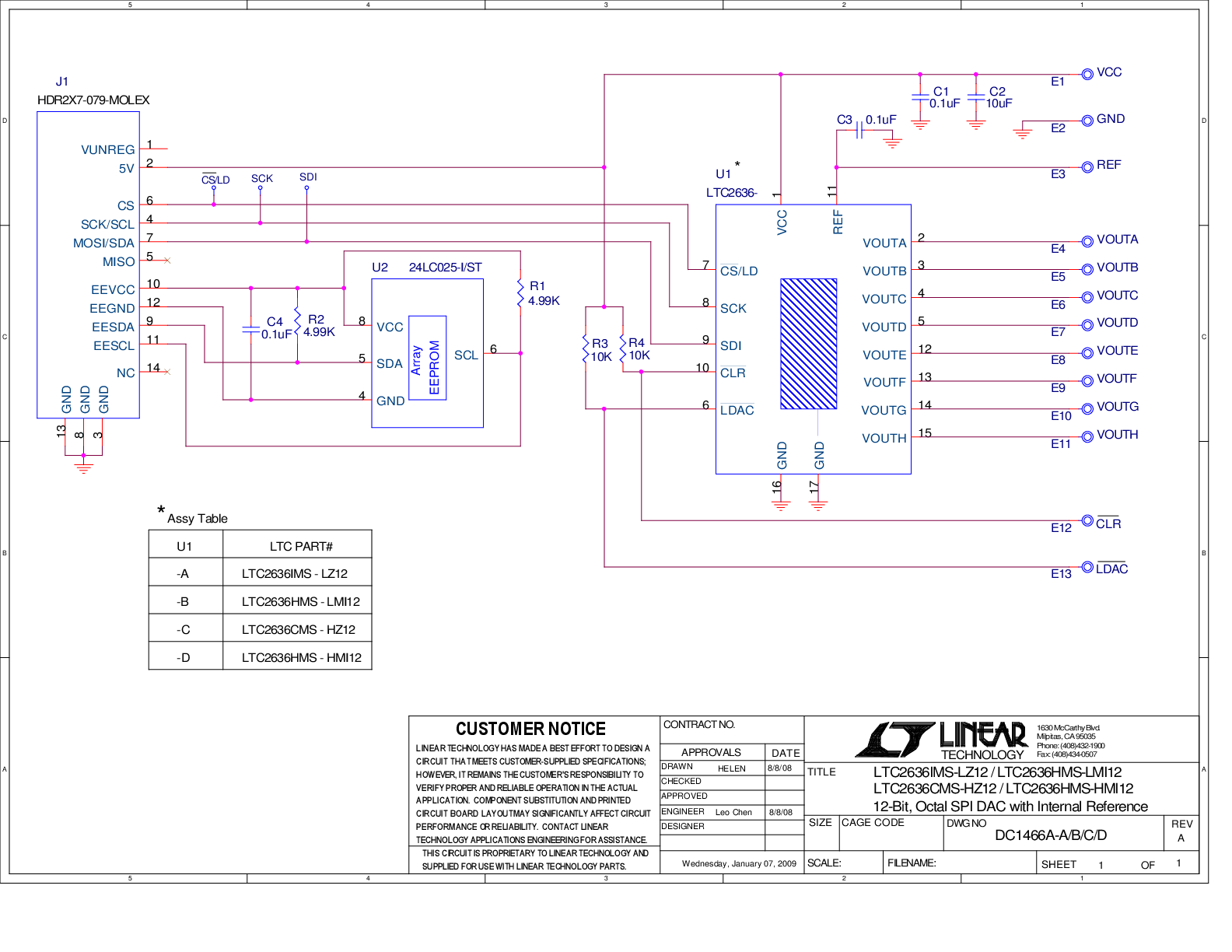

DC1466A-A - Schematic
DC1466A-D
製造中止：LTC2636-HMI12 | 12ビット・オクタルSPI DAC（4.096V内部リファレンス・モード、ミッドスケールにリセット）、DC590が必要
DC1466A-A - Schematic
DC1466A-B
製造中止：LTC2636-LMI1 | 12ビット・オクタルSPI DAC（2.5V内部リファレンス・モード、ミッドスケールにリセット）、DC590が必要
DC1466A-A - Schematic
