製品概要
機能と利点
- 最小のピン互換オクタルDAC
- LTC2605：16ビット
- LTC2615：14ビット
- LTC2625：12ビット

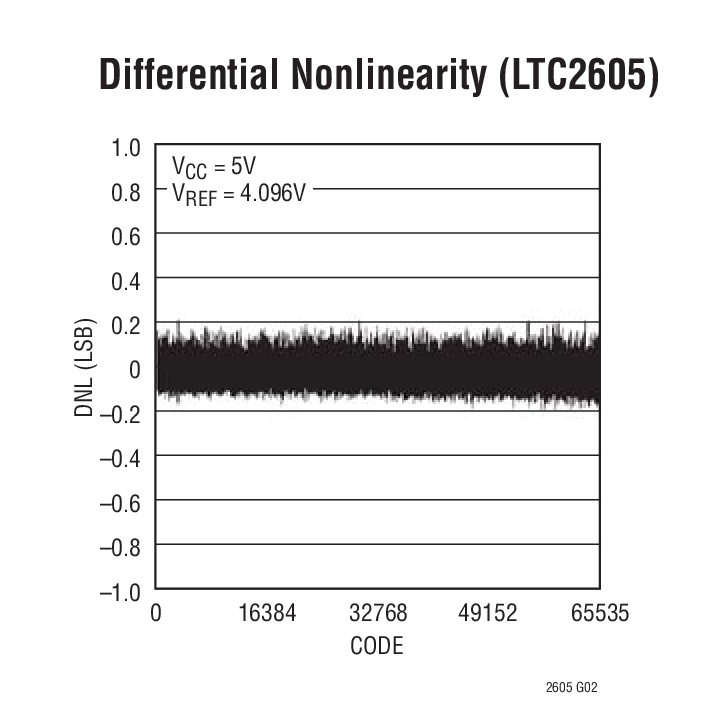

- 全温度範囲で単調性を保証
- 400kHz I2Cインターフェイス
- 広い電源範囲：2.7V～5.5V
- 低消費電力動作：250μA/DAC（3V電源時）
- 1μA（最大）の個別チャネル･パワーダウン
- 非常に小さいDAC間クロストーク：10μV 以下
- 高いレール・トゥ・レール出力ドライブ：±15mA（最小）
- ダブルバッファ・デジタル入力
- 27のアドレスを選択可能
- LTC2605/LTC2615/LTC2625：ゼロスケールにパワーオン･リセット
- LTC2605-1/LTC2615-1/LTC2625-1：ミッドスケールにパワーオン･リセット

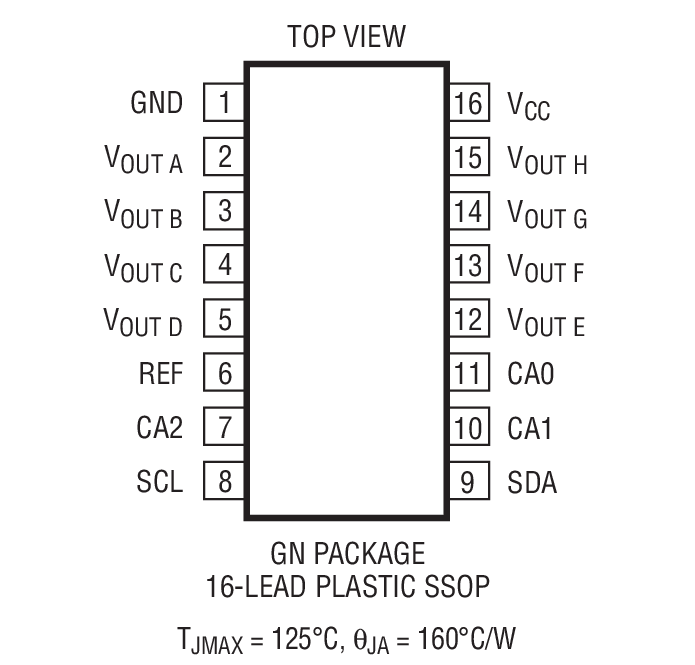

- 16ピン細型SSOPパッケージ
製品概要

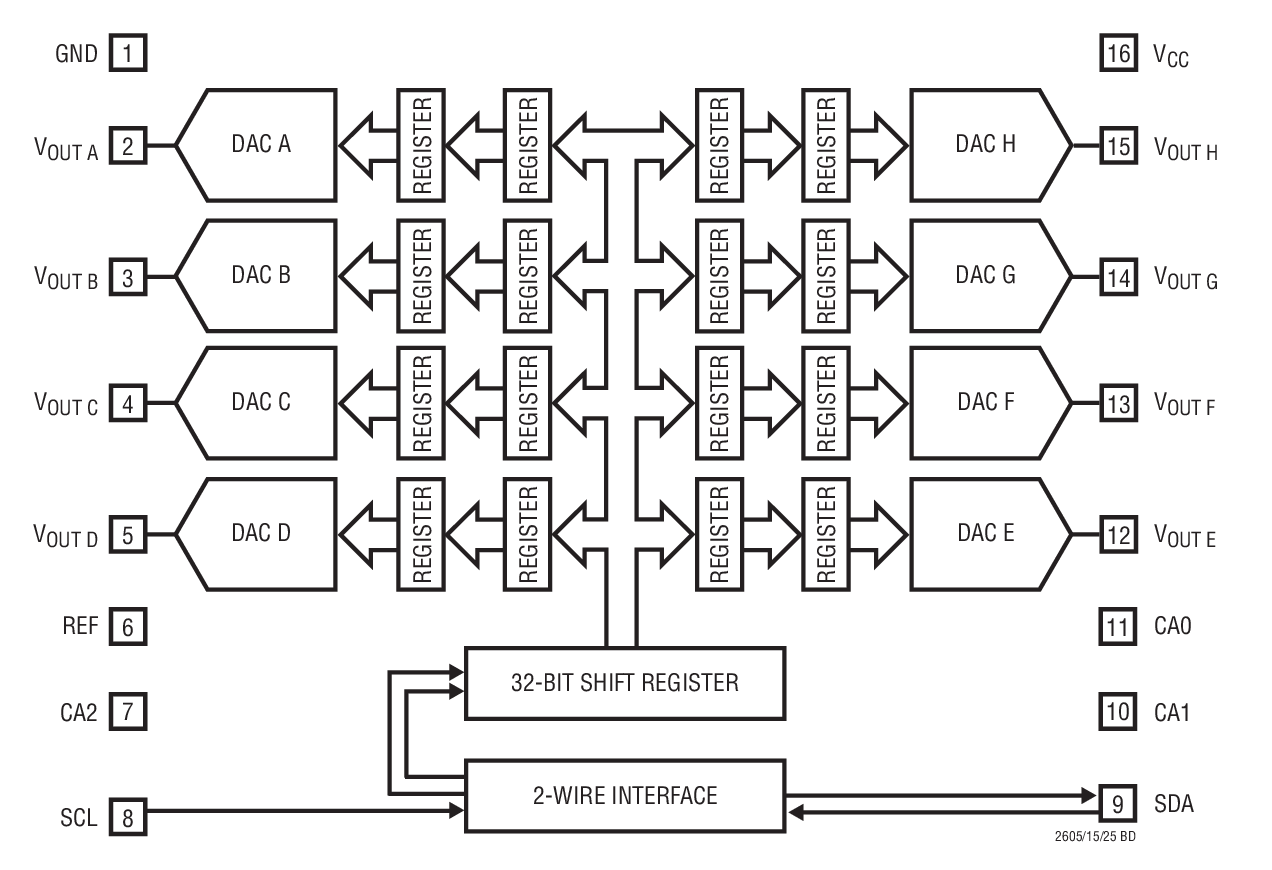

LTC2605/LTC2615/LTC2625はオクタル16、14、12ビット、2.7V～5.5V動作、レール・トゥ・レール電圧出力DACで、16ピン細型SSOPパッケージで供給されます。これらのデバイスは高性能出力バッファを内蔵し、単調性が保証されています。
これらのデバイスは、16および14ビットDACとして非常に高いボード実装密度で、単一電源、複数の電圧出力で、出力ドライブ、クロストーク、ロード・レギュレーションなど優れた性能を誇ります。
これらのデバイスは2線I2C互換シリアル・インターフェイスを使用し、標準モード（最大100MHzのクロックレート）と高速モード（最大400MHzのクロックレート）のいずれでも動作します。
LTC2605/LTC2615/LTC2625はパワーオン・リセット回路を内蔵しています。起動時の出力電圧はゼロスケールから10mV以内で、起動後はゼロスケールにとどまり、それを有効な書き込み、更新が発生するまで維持します。LTC2605-1/LTC2615-1/LTC2625-1はパワーオン・リセット回路によってミッドスケールにリセットされます。有効な書き込みと更新が発生するまで、電圧出力はミッドスケールに維持されます。
アプリケーション
- モバイル通信
- プロセス制御、産業用オートメーション
- 計測
- 自動試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R461 Reliability Data3/22/2018
-
DAC Selector Card9/21/2015
-
PWM to DC in One Cycle8/7/2014
-
Voltage Output DACs3/3/2011
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
おすすめ製品
LTC2625 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2625CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625CGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625CGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625IGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2625IGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R461 Reliability Data |
