LTC2637

製造中

オクタル12/10/8ビットI2C電圧出力DAC、10ppm/°Cリファレンス内蔵

データシート (Rev. D)
製品セレクション・テーブル
製品モデル
216
1Ku当たりの価格
最低価格：$3.60
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高精度リファレンス内蔵
    • 2.5Vフルスケール10ppm/°C（LTC2637-L)
    • 4.096Vフルスケール10ppm/°C（LTC2637-H)
  • 最大INL誤差：2.5LSB（LTC2637-12）
  • 低ノイズ：0.75mVP-P（0.1Hz～200kHz）
  • −40°C～125°Cの温度範囲で単調性を保証
  • 内部リファレンスまたは外部リファレンスを選択可能
  • 電源範囲：2.7V～5.5V（LTC2637-L）
  • 非常に小さいDAC間クロストーク（＜3nV • s）
  • 低消費電力：100μA/DAC（3V電源時）（LTC2637-L）
  • ゼロスケールまたはミッドスケールにパワーオン･リセット
  • ダブルバッファ・データ･ラッチ
  • 小型14ピン4mm×3mm DFNおよび16ピンMSOPパッケージ
LTC2637
オクタル12/10/8ビットI2C電圧出力DAC、10ppm/°Cリファレンス内蔵
LTC2637 Application Circuit LTC2637 Pin Configuration LTC2637 Pin Configuration LTC2637 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ & マルチプレクサ 1
LTC4317
製造中 デュアルI2C/SMBusアドレス変換器
I<sup>2</sup>Cアイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC1534A-D

LTC2637-HMI12 | 12-Bit Octal I2C DAC (4.096V Internal Reference Mode, Reset to Mid-Scale), Requires DC590

今すぐ購入 詳細を表示

製品詳細

DC1534A-D: Demo Board for the LTC2637-12 Octal 12-Bit I2C VOUT DACs with 10ppm/°C Reference.

eval board
schematic 2
DC1534A-B

LTC2637-LMI12 | 12-Bit Octal I2C DAC (2.5V Interface Reference Mode, Reset to Mid-Scale), Requires DC590

今すぐ購入 詳細を表示

製品詳細

DC1534A-B: Demo Board for the LTC2637-12 Octal 12-Bit I2C VOUT DACs with 10ppm/°C Reference.

eval board
schematic 3
DC1534A-C

LTC2637-HZ12 | 12-Bit Octal I2C DAC (4.096V Internal Reference Mode, Reset to Zero-Scale), Requires DC590

今すぐ購入 詳細を表示

製品詳細

DC1534A-C: Demo Board for the LTC2637-12 Octal 12-Bit I2C VOUT DACs with 10ppm/°C Reference.

eval board
schematic 4
DC1534A-A

LTC2637-LZ12 | 12-Bit Octal I2C DAC (2.5V Interface Reference Mode, Reset to Zero-Scale), Requires DC590

今すぐ購入 詳細を表示

製品詳細

DC1534A-A: Demo Board for the LTC2637-12 Octal 12-Bit I2C VOUT DACs with 10ppm/°C Reference.
DC1534A-D
LTC2637-HMI12 | 12-Bit Octal I2C DAC (4.096V Internal Reference Mode, Reset to Mid-Scale), Requires DC590

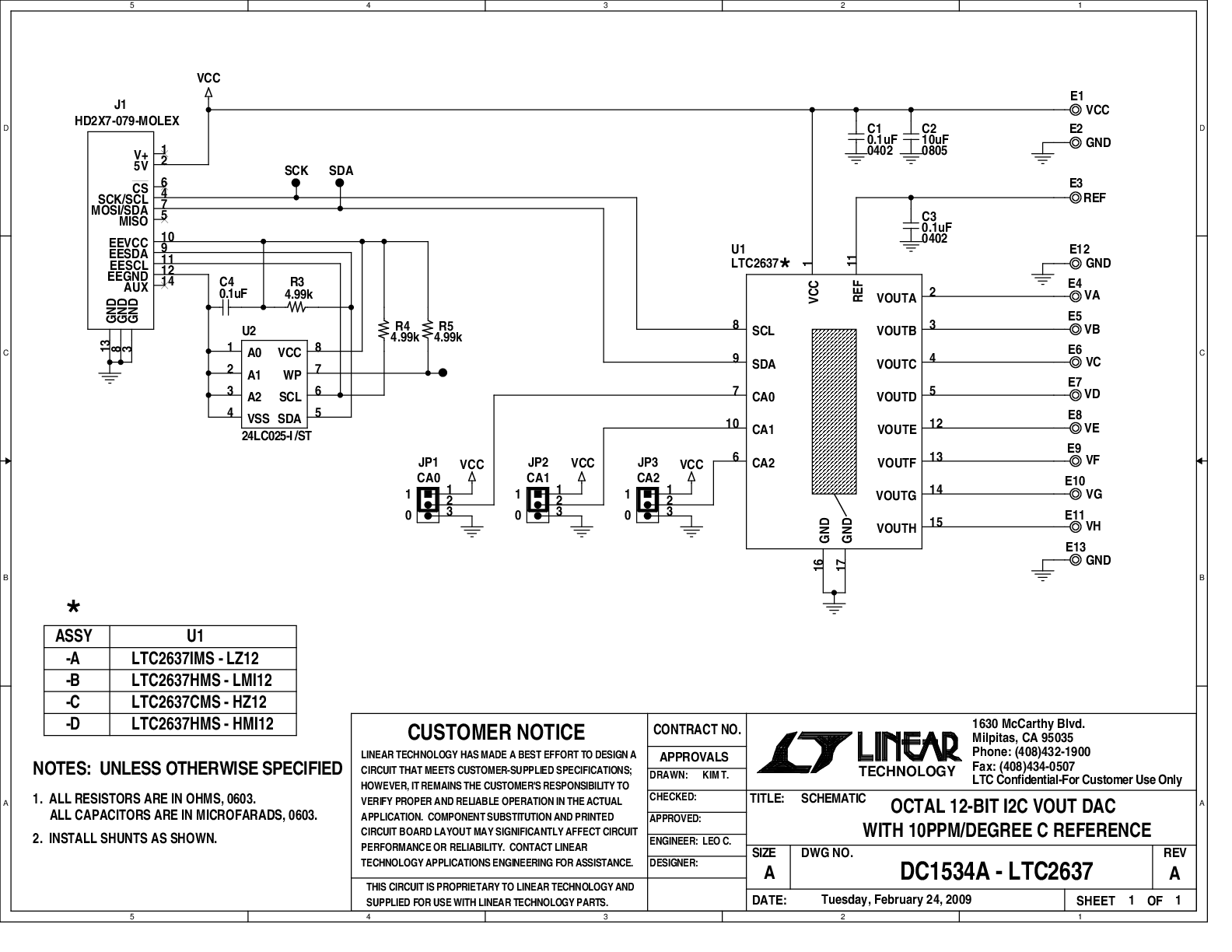

DC1534A-A - Schematic
DC1534A-B
LTC2637-LMI12 | 12-Bit Octal I2C DAC (2.5V Interface Reference Mode, Reset to Mid-Scale), Requires DC590
DC1534A-A - Schematic
DC1534A-C
LTC2637-HZ12 | 12-Bit Octal I2C DAC (4.096V Internal Reference Mode, Reset to Zero-Scale), Requires DC590
DC1534A-A - Schematic
DC1534A-A
LTC2637-LZ12 | 12-Bit Octal I2C DAC (2.5V Interface Reference Mode, Reset to Zero-Scale), Requires DC590
DC1534A-A - Schematic
