LTC2453: I2Cインターフェース付き超小型、差動16ビットΔΣ ADC データシート (Rev. )6/9/2011PDF1M
製品概要
機能と利点
- ±VCCの差動入力範囲
- （符号を含む）16ビット分解能、ミッシングコードなし
- オフセット誤差：2LSB
- フルスケール誤差：4LSB
- 1秒あたり変換回数：60
- 多重化アプリケーションに対応する単一変換セトリング時間
- 自動シャットダウン付き1サイクル動作
- 消費電流：800μA
- スリープ電流：0.2μA
- 内部発振器 ― 外付け部品不要
- 2線I2Cインターフェース

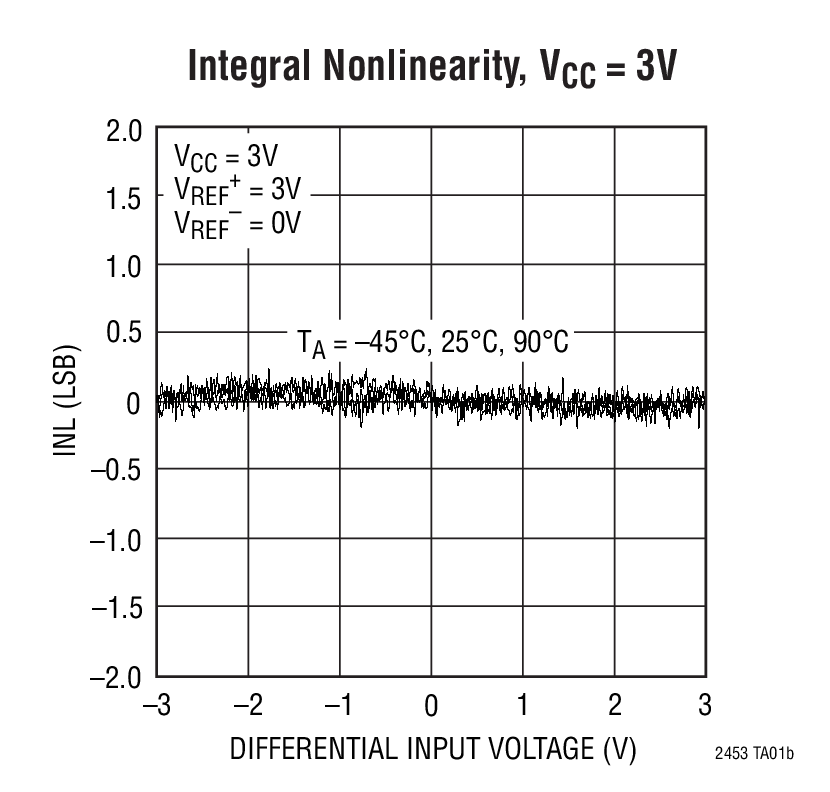

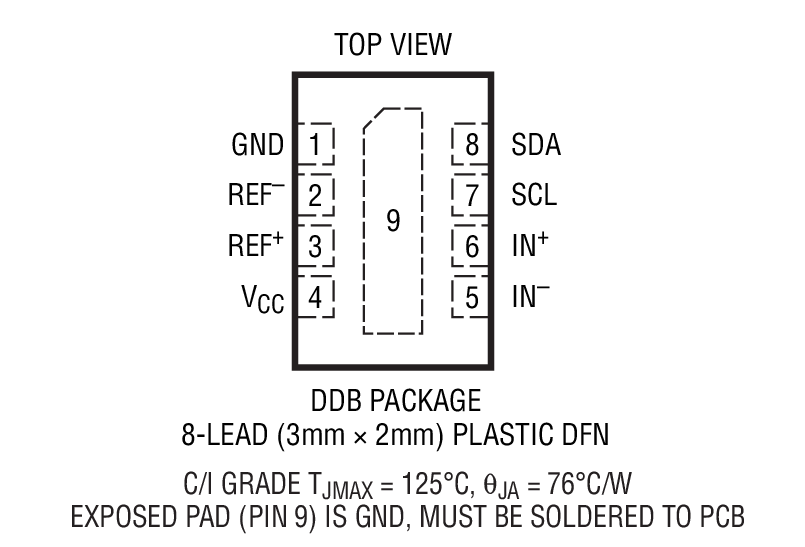

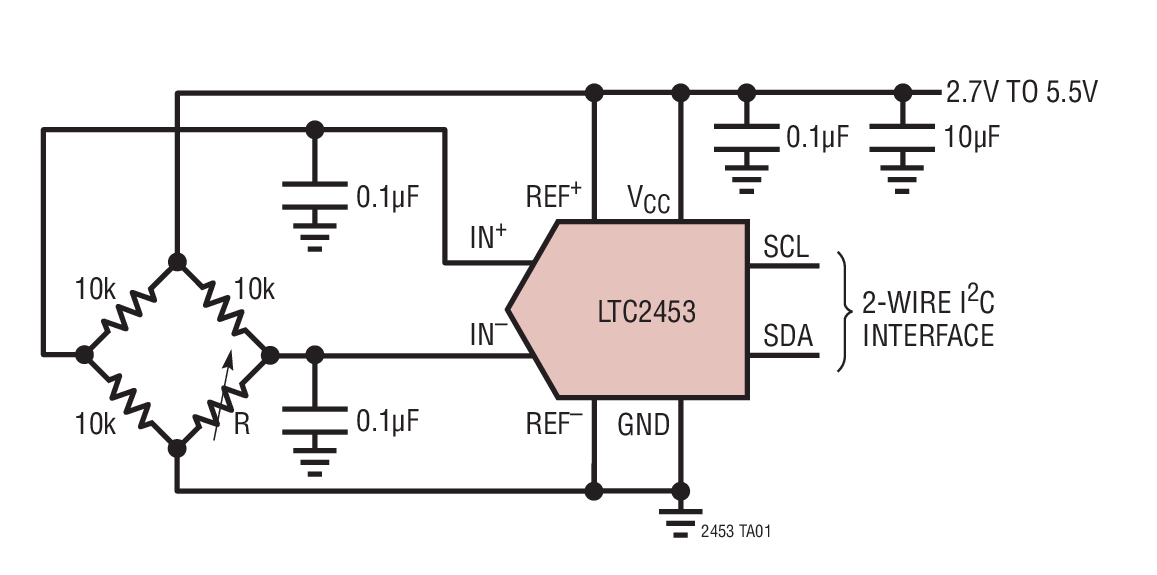

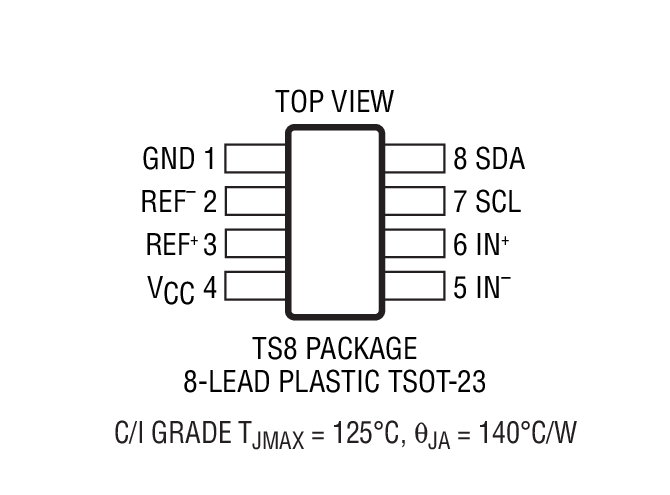

- 超小型8ピン（3mm×2mm）DFNおよびTSOT23パッケージ
製品概要
LTC2453は超小型の完全差動16ビット・アナログ－デジタル・コンバータです。LTC2453は2.7V～5.5V単一電源を使用し、I2Cインターフェースを介して通信します。このADCは、8ピン3mm×2mm DFNパッケージと8ピン3mm×3mm TSOTパッケージで供給されます。このデバイスは外付け部品を必要としない発振器を内蔵しています。コンバータ・コアとしてデルタシグマ変調器を使用し、待ち時間がないので、多重化アプリケーションに対応できます。LTC2453は、従来のデルタシグマ・コンバータと比べて平均入力サンプリング電流が数桁少ない独自の入力サンプリング手法を採用しています。また、このアーキテクチャにより、入力ピン間の電流リークはごくわずかです。
LTC2453は1秒当たり60回の変換でサンプリング可能で、この非常に大きなオーバーサンプリング率により、アンチエリアシングの要件が大幅に緩和されています。LTC2453は、ユーザからは見えない連続的な内部オフセットおよびフルスケール較正アルゴリズムを採用しているので、時間の経過および動作温度範囲において高精度が保証されます。このコンバータはREF+およびREF-の外部ピンを装備し、差動入力電圧範囲は±(VREF+－VREF-)までです。
1回の変換の後、LTC2453は自動的にスリープモードになり、消費電流が0.2μA以下に減少します。ユーザが毎秒1回ADCを読み出す場合、LTC2453が2.7Vの電源から消費するのは平均50μW以下です。
アプリケーション
- システム・モニタ
- 環境モニタ
- 直接温度測定
- 計測
- 産業用プロセス制御
- データ収集
- 組込みADCのアップグレード
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018PDF31 K
-
DC1266A - Demo Manual9/24/2009PDF342K
-
No Latencyデルタシグマ™ADC11/21/2012PDF457K
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010PDF454K
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2453CDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2453CDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2453CTS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2453CTS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2453IDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2453IDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC2453ITS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2453ITS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ | R461 Reliability Data |
