特長
- 6.0GbpsのJESD204Bインタフェース
- 両方のA/Dコンバータに対して必要な出力レーンは1つだけ（FS < = 150Msps）
- SNR：70dBFS
- SFDR：90dBFS
- 低消費電力：751mW（合計）
- 1.8V単電源
- 1.5VP-Pの入力電圧範囲を容易に駆動
- フルパワー帯域幅が1.25GHzのサンプル/ホールド
- オプションのクロック2分周回路
- オプションのクロック･デューティ･サイクル･スタビライザ
- 低消費電力のスリープ・モードおよびナップ・モード
- 設定用のシリアルSPIポート
- 48ピン（7mm × 7mm）QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2122は、JESD204Bシリアル出力を備えた2チャネル同時サンプリングの170Msps、14ビットA/Dコンバータです。このデバイスは、ダイナミックレンジの広い高周波信号をデジタル化する目的で設計されています。SNR（信号対ノイズ比）が70dB、SFDR（スプリアスのないダイナミックレンジ）が90dBというAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。入力帯域幅が1.25GHzなので、このA/Dコンバータは高周波数でのアンダーサンプリングが可能です。
JESD204Bシリアル・インタフェースを内蔵しているので、必要なデータ線の数を最小限に抑えることにより、PCBの設計を簡略化できます。170Mspsの場合、必要なのはわずか2つの3.4Gbps出力レーンだけです。サンプル・レートが最大150Mspsの場合、2つのA/Dコンバータは最大6.0Gbpsで同じ出力レーンを共用できます。
DEVCLK+入力とDEVCLK–入力は、正弦波、PECL、またはLVDS信号を使用して差動で駆動できます。また、オプションのクロック2分周回路またはクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルにわたってフルスピードで高い性能を維持できます。
アプリケーション
- 通信機器
- セルラ基地局
- ソフトウェア無線
- 医療用画像処理
- 高精細ビデオ機器
- テスト装置および測定装置
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2122
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
518.00K
827.00K
信頼性データ
1
68.74 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2122CUK#PBF |

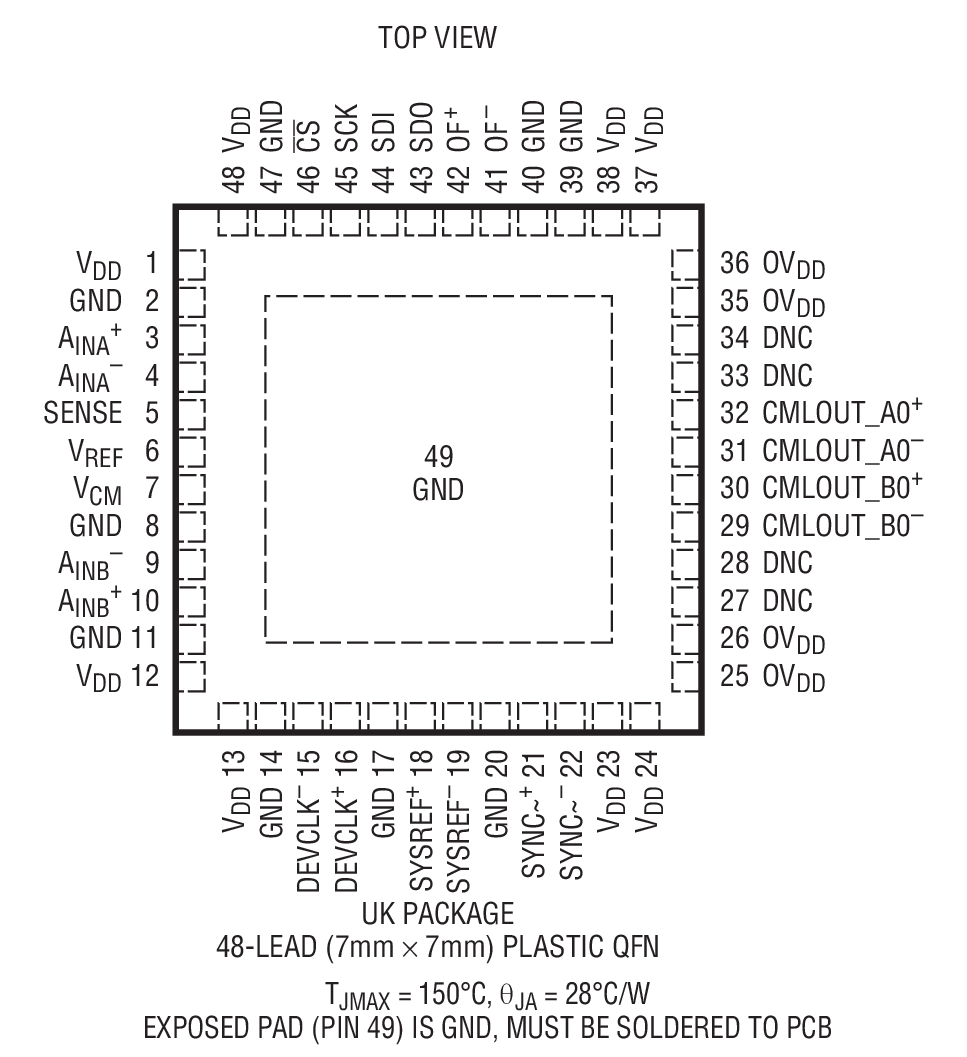

48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC2122CUK#TRPBF |
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC2122IUK#PBF |
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
|
|
|
| LTC2122IUK#TRPBF |
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
|
|
- LTC2122CUK#PBF
- ピン／パッケージ図
-
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2122CUK#TRPBF
- ピン／パッケージ図
-
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2122IUK#PBF
- ピン／パッケージ図
-
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2122IUK#TRPBF
- ピン／パッケージ図
-
48-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
インテジャー N PLL1 |
||||
|
最終販売 |
ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ |
|||
|
ゲイン・ブロック1 |
||||
|
新規設計に推奨 |
直線性の高い差動RF/IFアンプ/A/Dコンバータ・ドライバ |
|||
|
完全差動アンプ1 |
||||
|
新規設計に推奨 |
帯域幅10GHz、1.1nV/√Hzの差動アンプ/ADCドライバ |
|||
|
標準の高速D/Aコンバータ1 |
||||
|
製造中 |
16/14/11ビット、2.5Gsps D/Aコンバータ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2

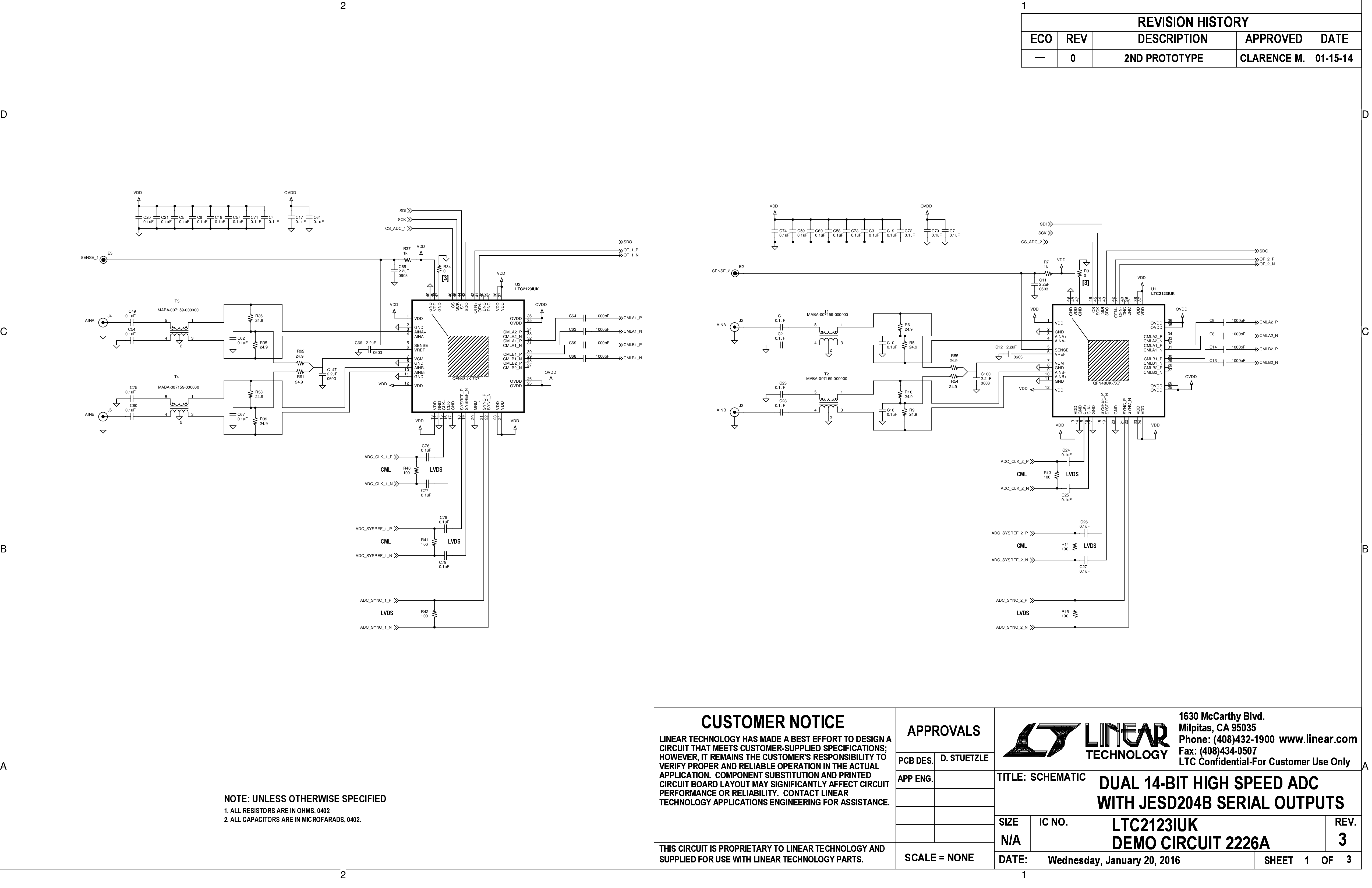

DC2226A-A
4-Channel 14-Bit 250Msps JESD204B ADC with Clocking [Featuring LTC2123, LTC6951]
製品の詳細
Demonstration Circuit 2226A-A is a reference design for a four-channel, 250Msps ADC system consisting of two LTC2123, dual 14-bit 250Msps ADCs and a JESD204B Subclass 1 clocking solution based on the LTC6951 Clock Synthesizer with Integrated VCO. Other dash options reserved for future use. No external clock source is required to operate the board; however, the on-board 100MHz reference oscillator may be bypassed, allowing synchronization to other equipment.
Companion Board: Kintex Board
資料

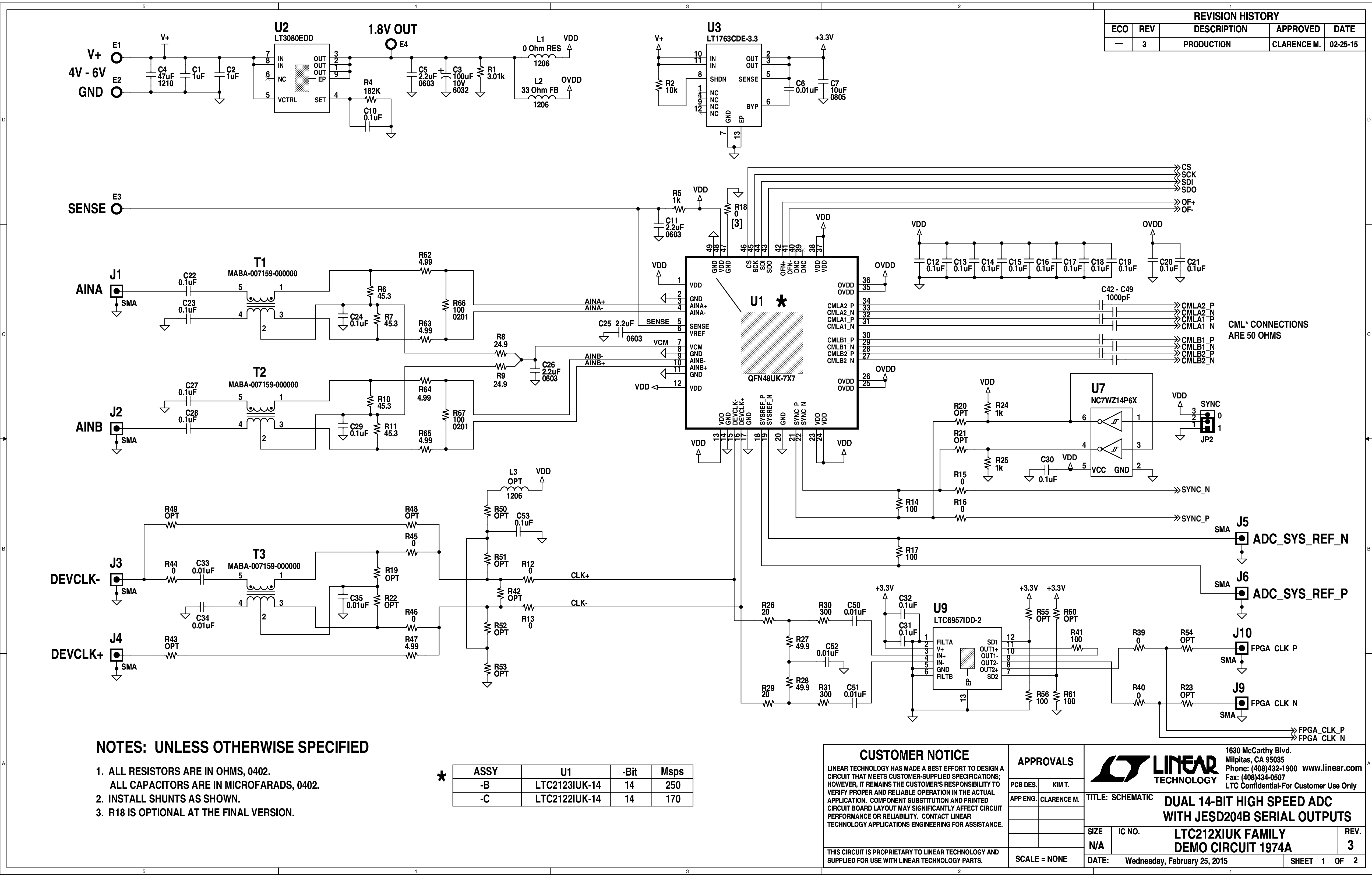

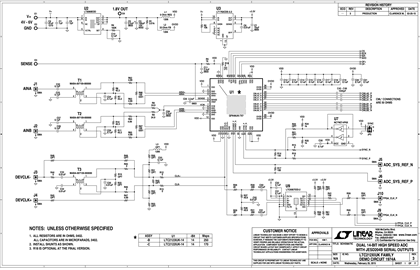

DC1974A-C
LTC2122 Demo Board | 14-bit, 170Msps Dual ADC with JESD204B Outputs
製品の詳細
Demonstration circuit 1974 supports the LTC2123 14-bit dual ADC family with JESD204B compliant CML outputs. It was specially designed for applications that require single-ended AC coupled inputs. The DC1974 supports the LTC2123 and LTC2122 with sample rates from 250Msps to 170Msps.
Companion Board: Kintex Board
資料
