製品概要
機能と利点
- 完全なデュアル・バッテリ・チャージャ/セレクタ・システム
- シリアルSPIインターフェイスにより、外付けマイクロコントローラによる制御および監視が可能
- デュアル・バッテリの同時放電により、動作時間を標準10%延長
- デュアル・バッテリの同時充電により、充電時間を最大50%低減
- 10μs以内の自動PowerPath™スイッチングにより、電力中断を防止
- 回路ブレーカにより、過電流フォールトから保護
- 5%精度のACアダプタ電流制限により、充電速度を最大化
- 効率95%の同期整流式降圧チャージャ
- 低損失電圧：0.5V（チャージャ）
- セラミック・コンデンサ使用時でも可聴ノイズなし
- 11ビットのVDACにより、0.8%の電圧精度を達成
- 10ビットのIDACにより、5%の電流精度を達成
- 最大32VのVIN 、最大28VのVBATT
- 5mm × 7mm 38ピン QFN および 36ピン細型SSOPパッケージ供給
製品概要
LTC1960は、2つのスマート・バッテリを使用する携帯機器向けの高集積バッテリ・チャージャおよびセレクタです。シリアルSPIインターフェイスにより、外付けのマイクロコントローラが両方のバッテリを制御および監視することができます。
独自のPowerPathアーキテクチャにより、両バッテリの同時充電または同時放電が可能です。バッテリ動作時間が標準で10%延長され、充電時間は最大50%低減されます。また、 LTC1960は10μs以内で電源切り換えを行うので、バッテリやACアダプタを取り外した際の電力中断を防ぐことができます。
この同期整流式降圧バッテリ・チャージャは、わずか0.5Vの損失電圧で95%の効率を達成するとともに、あらゆる動作モードにおいて可聴ノイズを防止します。特許取得の5%精度入力電流制限により、ACアダプタに過負荷をかけることなく、最短時間でバッテリを充電できます。
LTC1960は5mm × 7mm 38ピン QFN および 36ピン細型SSOPパッケージで供給されるので、SBSに完全対応のデュアル・バッテリ・システムを実現すると同時に、PCBの面積を最小限に抑えます。
アプリケーション
- ポータブル・コンピュータ
- 携帯用計測器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R384 Reliability Data3/26/2018
-

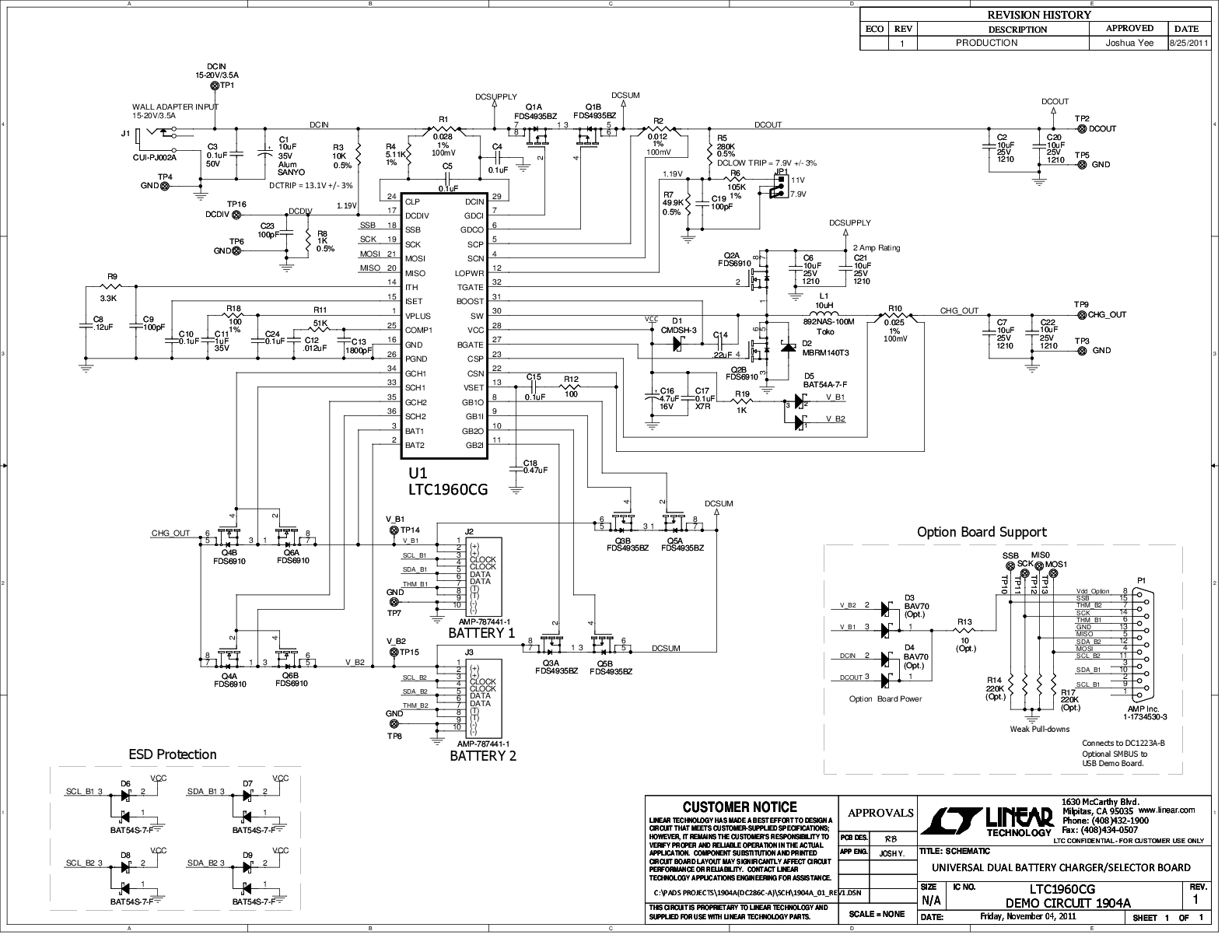

DC1904A - Demo Manual4/5/2012
-
Monolithic Dual Battery Power Manager Increases Run Time and Decreases Charge Time12/1/2001 LT Journal
