製品概要

機能と利点

  • 高効率（センス抵抗不要）
  • 広い入力電圧範囲：2.5V～36V
  • 電流モード制御により、優れた過渡応答を実現
  • 高い最大デューティ・サイクル（標準92%）
  • 100mVのヒステリシスを備えた±2%精度のRUNピン・スレッショルド
  • ±1%精度の電圧リファレンスを内蔵
  • マイクロパワー・シャットダウン：IQ = 10μA
  • 1本の外付け抵抗でプログラム可能な動作周波数（50kHz～1MHz）
  • 最大1.3×fOSCの外部クロックに同期可能
  • パルス・スキップ動作とバーストモード動作のいずれかをユーザが選択可能
  • 5.2V低損失電圧レギュレータを内蔵
  • 出力過電圧保護
  • 高出力電圧アプリケーション向けにセンス抵抗を使用した動作が可能
  • 小型の10ピンMSOPパッケージ

製品概要

LTC1871は、Nチャネル・パワーMOSFETをドライブし、外付け部品をほとんど必要としない、広入力範囲の電流モード、昇圧、フライバックまたはSEPICコントローラです。 低から中程度の電力アプリケーション向けに設計されたこのデバイスは、 パワーMOSFETのオン抵抗を利用することで電流センス抵抗が不要となるため、最大限の効率が得られます。

このデバイスの動作周波数は、外付け抵抗を使用して50kHz～1MHzの範囲で設定できます。 また、この動作周波数はMODE/SYNCピンを使用して外部クロックに同期可能です。軽負荷時のバーストモード動作に加え、最小動作電源電圧が2.5Vと低く、シャットダウン時の消費電流が10μAまで低減されるので、バッテリ駆動システムに最適です。

固定周波数動作が必要なアプリケーションでは、MODE/SYNCピンを使用してバーストモード動作を無効にすることができます。SENSEピンをパワーMOSFETのソース側の抵抗に接続すれば、より高い出力電圧の昇圧、SEPIC、フライバックなどのアプリケーションにも使用できます。

LTC1871は10ピンMSOPパッケージで供給されます。

Vin Range INTVcc Features
LTC1871 2.5V to 36V 5.2V -
LTC1871-1 2.5V to 36V 5.2V Lower Burst Mode Threshold (0.195V vs. 0.3V)
LTC1871-7 6V to 36V 7V Drives 6V Gate N-Channel MOSFETs
LTC1871X 2.5V to 36V 5.2V 175°C Junction Temp, 100% Tested at 175°C

アプリケーション

  • テレコム電源
  • 携帯用電子機器

製品カテゴリ

マーケット＆テクノロジー

類似製品 Click to see all in Parametric Search

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

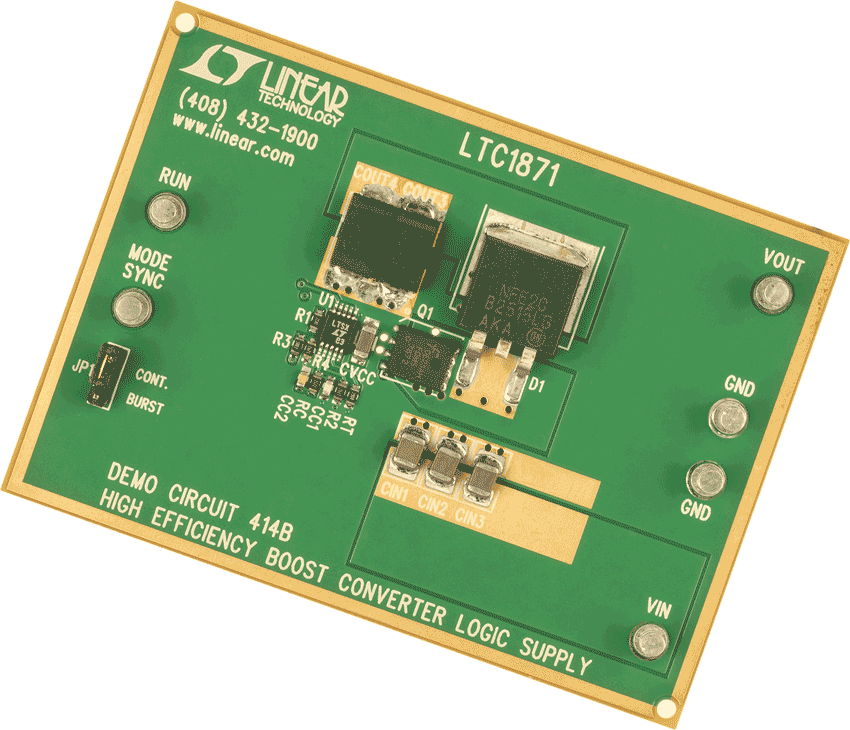

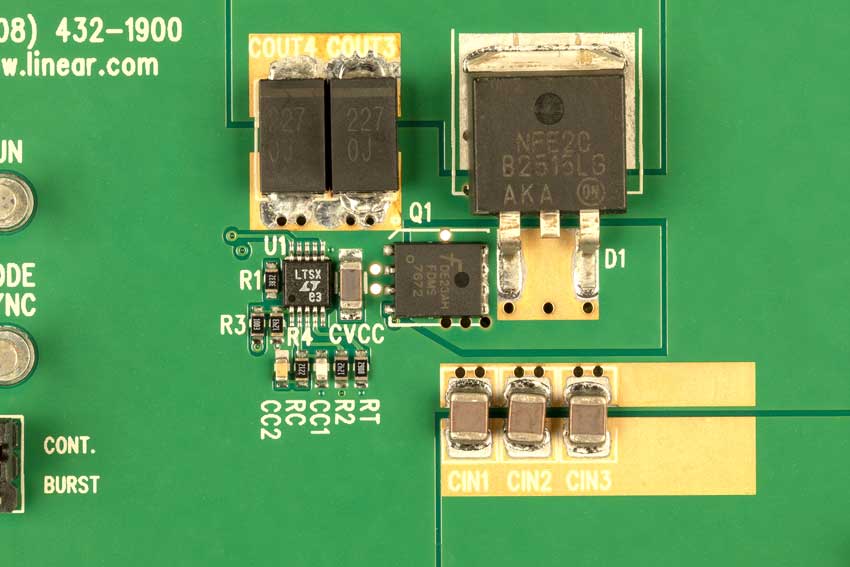

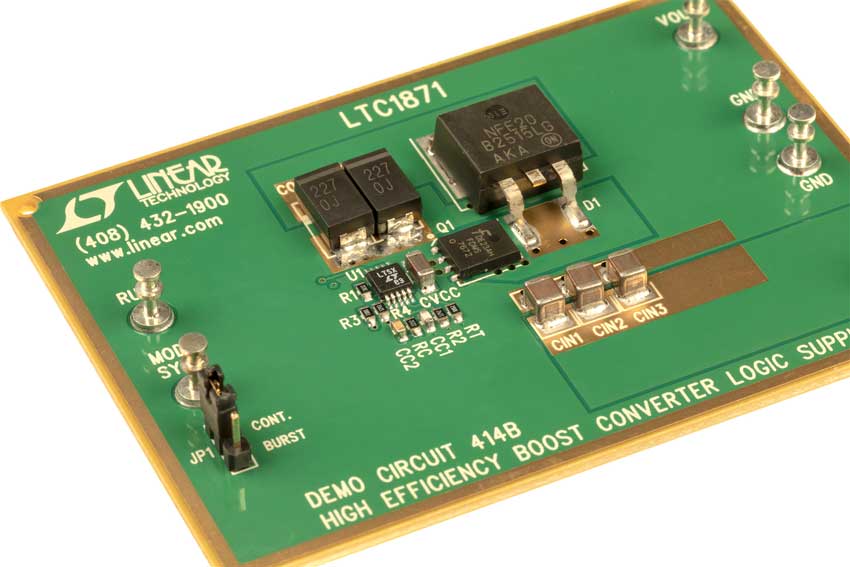

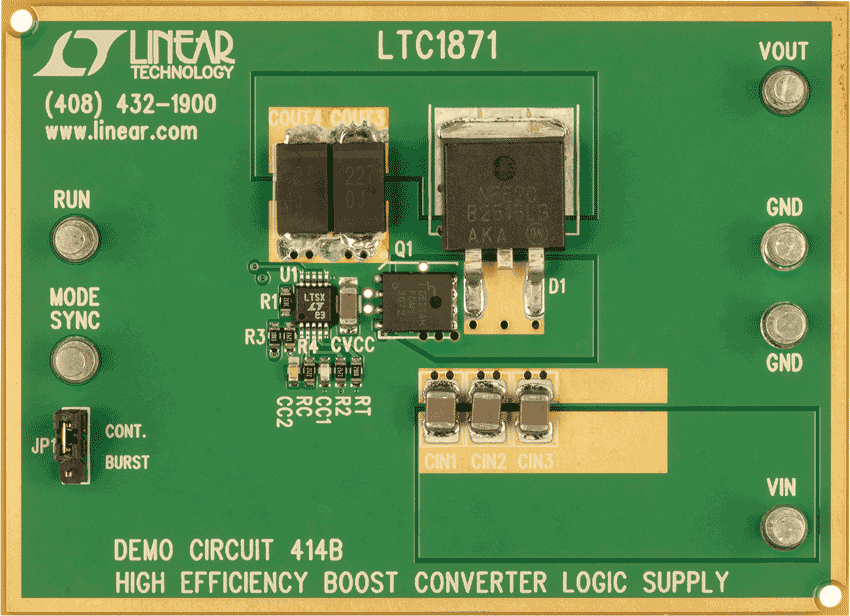

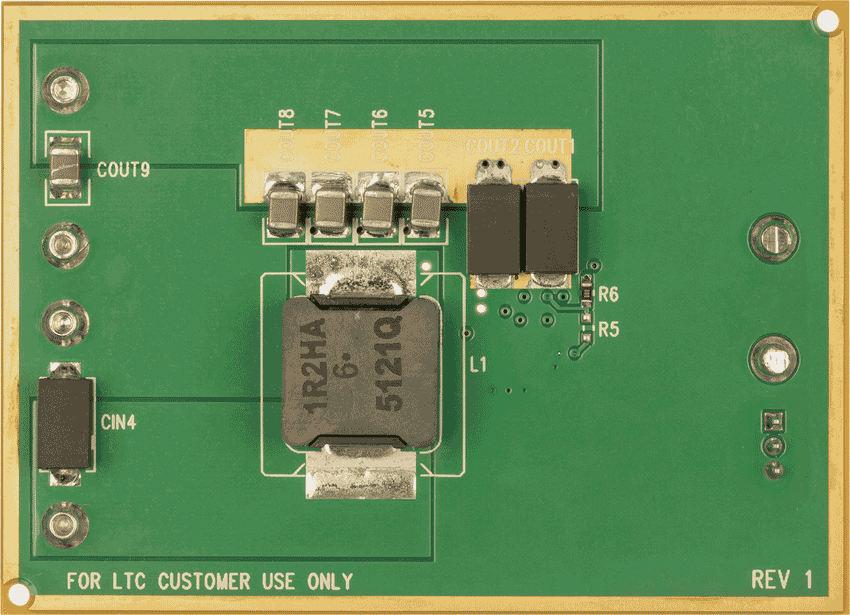

評価キット (2)

参考資料

  • すべてを表示 (8)
  • データシート (1)
  • Reliability Data (1)
  • ユーザ・ガイド (2)
  • デザイン・ノート (2)
  • 技術記事 (2)
    • Document Type

    ツール

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    LTspiceシュミレータ

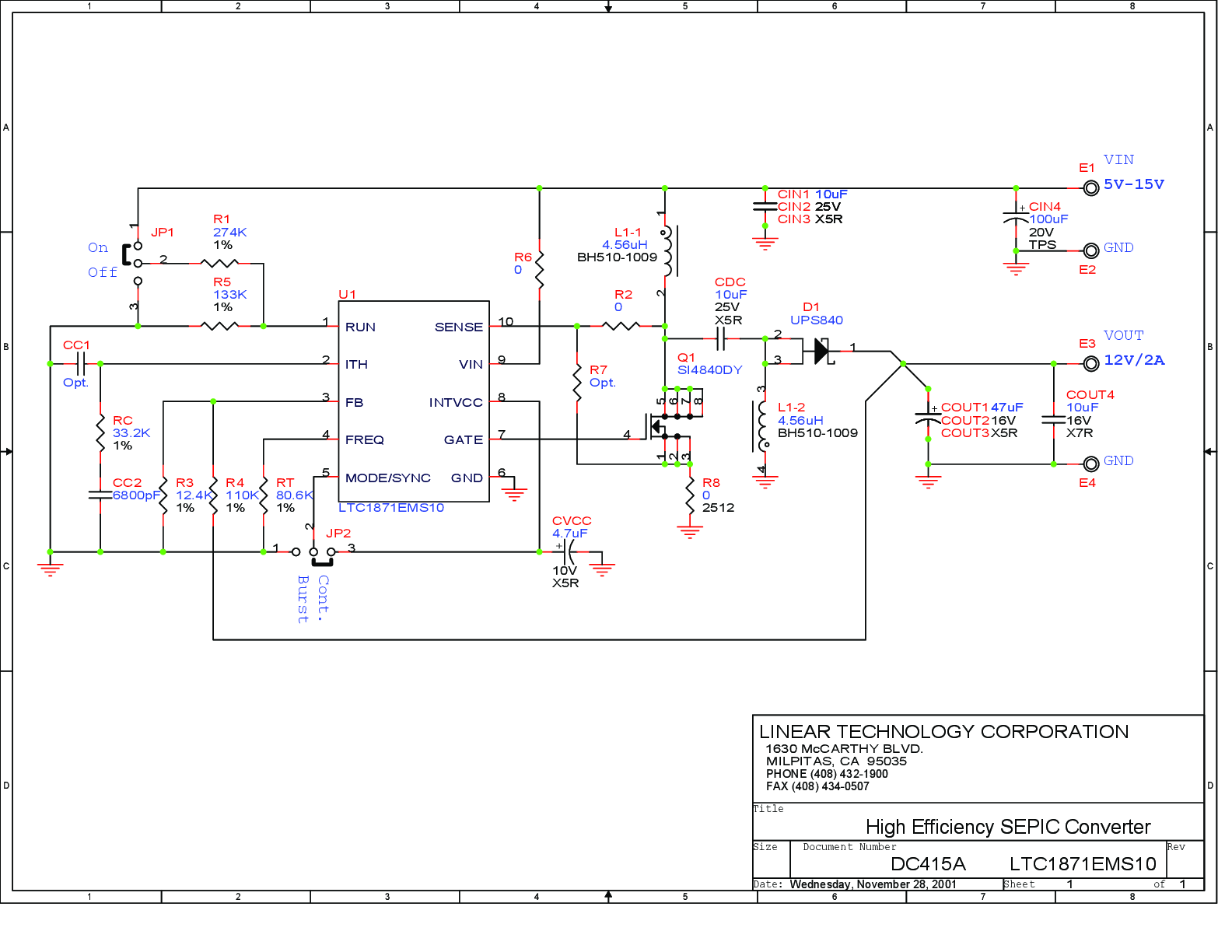

    LTC1871 Demo Circuit - 2A Wide Input, SEPIC DC/DC Converter (5-15V to 12V @ 2A)

    下記製品はLTspiceで使用することが出来ます。:

    LTC1871
    LTC1871-1
    LTC1871-7
