製品概要

機能と利点

  • 高入力電圧アプリケーション向けに最適化
  • 広いチップ電源電圧範囲:6V~36V
  • 定格電圧6VのMOSFET向けに最適化された7V低損失電圧レギュレータを内蔵
  • 電流モード制御により、優れた過渡応答を実現
  • 高い最大デューティ・サイクル(標準92%)
  • 100mVのヒステリシスを備えた±2%精度のRUNピン・スレッショルド
  • ±1%精度の電圧リファレンスを内蔵
  • マイクロパワー・シャットダウン: IQ = 10μA
  • 1 本の外付け抵抗でプログラム可能な動作周波数(50kHz ~1MHz)
  • 最大1.3×fOSCの外部クロックに同期可能
  • パルススキップ動作とBurst Mode 動作のいずれかをユーザが選択可能
  • 出力過電圧保護
  • VDS < 36VではNo RSENSEモードで使用可能

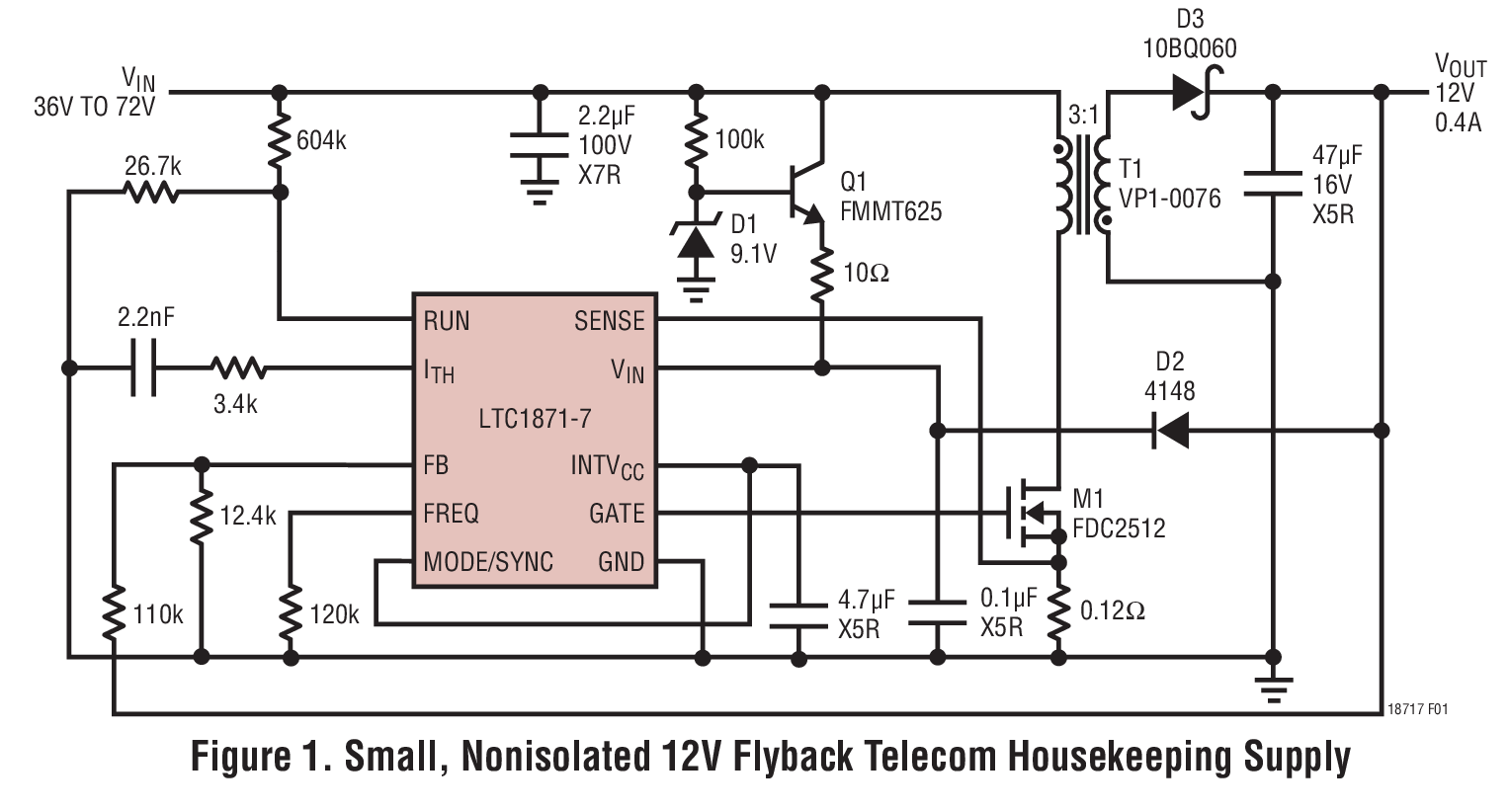

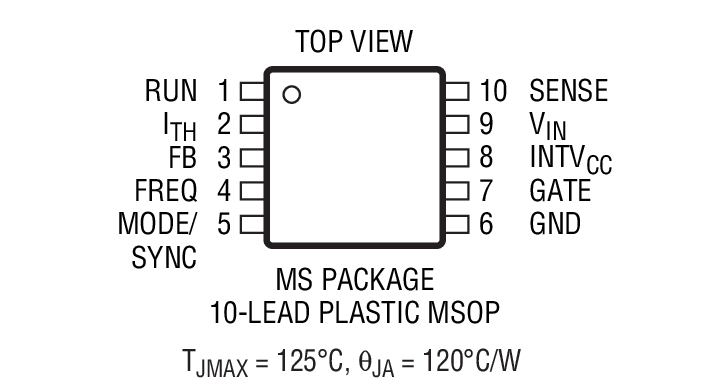

  • 小型の10ピンMSOPパッケージ

製品概要

LTC1871-7は、高電圧アプリケーションで定格電圧6VのMOSFETをドライブできるように最適化された電流モード、昇圧、フライバックおよびSEPICコントローラです。低電力アプリケーションと高電力アプリケーションのいずれでも同じように良好に動作し、わずかな外付け部品を使用するだけで完全な電源ソリューションを提供します。スイッチング周波数は、外付け抵抗を使用して50kHz~1MHzの範囲で設定できます。また、このスイッチング周波数はMODE/SYNCピンを使用して外部クロックに同期可能です。軽負荷時のBurst Mode動作、最小6Vの低い動作電源電圧、10μAという低いシャットダウン時消費電流により、LTC1871-7はバッテリ駆動システムに最適です。固定周波数動作が必要なアプリケーションでは、MODE/SYNCピンを使用してBurst Mode動作を無効にすることができます。LTC1871-7は10ピンMSOPパッケージで供給されます。

VINRange INTVCC Features
LTC1871 2.5V to 36V 5.2V -
LTC1871-1 2.5V to 36V 5.2V Lower Burst Mode Threshold (0.195V vs. 0.3V)
LTC1871-7 6V to 36V 7V Drives 6V Gate N-Channel MOSFETs
LTC1871X 2.5V to 36V 5.2V 175°C Junction Temp, 100% Tested at 175°C


アプリケーション

  • テレコム電源
  • 42V車載システム
  • 24V産業用制御
  • IP電話電源
