特長
- Silent Switcher® 2アーキテクチャ
- 高周波で高効率
- 広い入力電圧範囲：3.4V ～65V
- 超低静止電流のBurst Mode®動作：
- 外部補償：高速過渡応答および電流分担（LT8646S）
- 短い最小スイッチオン時間：40ns
- 全ての条件で低ドロップアウト：60mV（1A時）
- 過負荷時にインダクタの飽和を安全に許容
- 調整可能および同期可能な周波数：200kHz ～2.2MHz
- ピーク電流モード動作
- 出力ソフトスタートおよび出力トラッキング
- 小型32ピン（6mm×4mm）LQFNパッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

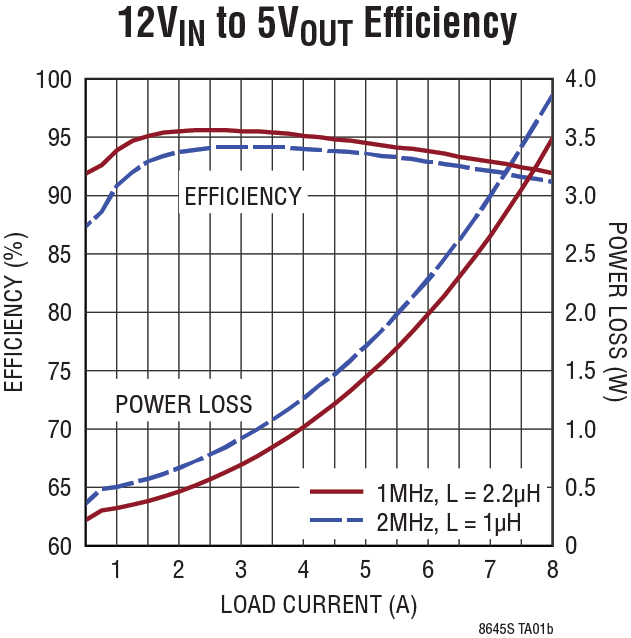

LT8645S/LT8646Sは、第2 世代のSilent Switcherアーキテクチャを備えた同期整流式降圧レギュレータで、EMI放射を最小限に抑えながら高スイッチング周波数で高い効率を実現するよう設計されています。このデバイスは、内部の高速電流ループを全て最適化するためのバイパス・コンデンサを内蔵しており、レイアウトに対する敏感さをなくすことによって、規定されたEMI性能を簡単に実現できるようにします。
高速でノイズが少なく、オーバーシュートが小さいスイッチング・エッジによって、高スイッチング周波数でも効率の高い動作を可能にし、小さい全体的ソリューション・サイズを実現します。最小オン時間が40nsのピーク電流モード制御は、高スイッチング周波数でも高い降圧比を可能にします。LT8646Sは、電流分担と高スイッチング周波数での高速過渡応答を可能にする外部補償機能を備えています。
Burst Mode®動作によってきわめて低いスタンバイ電流消費量を実現し、パルススキップ・モードで軽い出力負荷での最大スイッチング周波数を可能にし、スペクトラム拡散動作によってEMI放射をさらに低減できます。
アプリケーション
- 自動車用電源および産業用電源
- 汎用降圧電源
- GSM電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8645S
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
ユーザ・ガイド
-
データシート
-
デザイン・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
108.22 K
ユーザ・ガイド
1
648.00K
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
Book & eBook 1
ソリューション・カタログ 1
Analog Dialogue 1

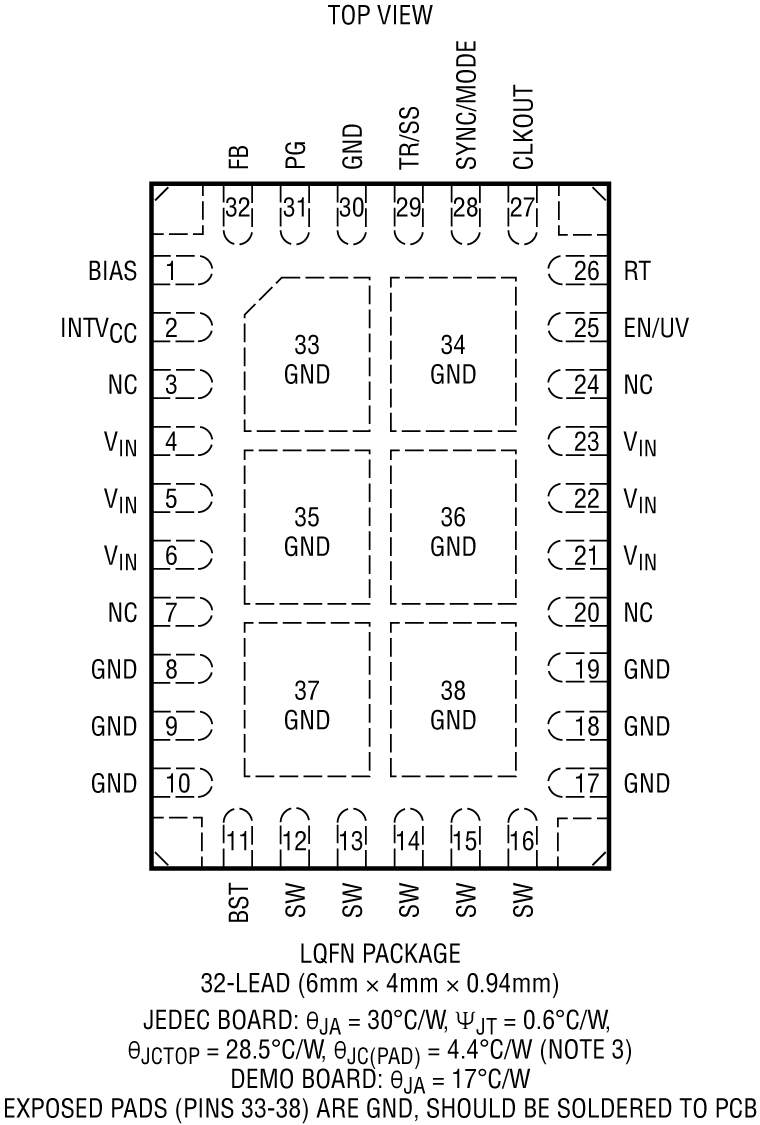

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT8645SEV#PBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
|
| LT8645SEV#WPBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
|
| LT8645SIV#PBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
|
| LT8645SIV#TRPBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
|
| LT8645SIV#WPBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
|
| LT8645SIV#WTRPBF |
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
|
|
- LT8645SEV#PBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8645SEV#WPBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8645SIV#PBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8645SIV#TRPBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8645SIV#WPBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8645SIV#WTRPBF
- ピン／パッケージ図
-
32-Lead LQFN (6mm x 4mm x 0.94mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2024
- 24_0002
Qualification of New Mold Compound, SMT Paste and Pillar Diameter Change for LT8645S, LT8645S-2, LT8646S
LT8645SEV#PBF
製造中
LT8645SEV#WPBF
LT8645SIV#PBF
製造中
LT8645SIV#TRPBF
製造中
LT8645SIV#WPBF
製造中
LT8645SIV#WTRPBF
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8645SEV#PBF
製造中
LT8645SIV#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2024
- 24_0002
Qualification of New Mold Compound, SMT Paste and Pillar Diameter Change for LT8645S, LT8645S-2, LT8646S
LT8645SEV#PBF
製造中
LT8645SEV#WPBF
LT8645SIV#PBF
製造中
LT8645SIV#TRPBF
製造中
LT8645SIV#WPBF
製造中
LT8645SIV#WTRPBF
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8645SEV#PBF
製造中
LT8645SIV#PBF
製造中
評価用キット 1
DC2468A

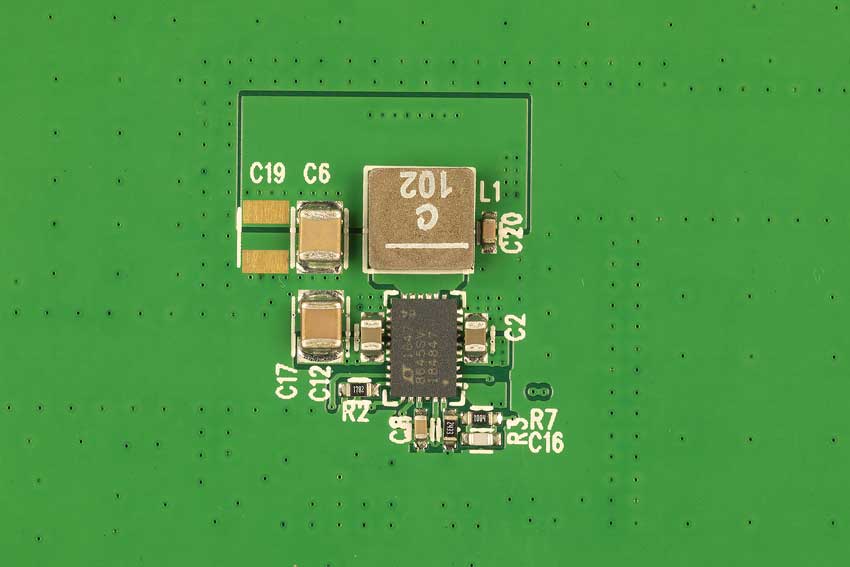

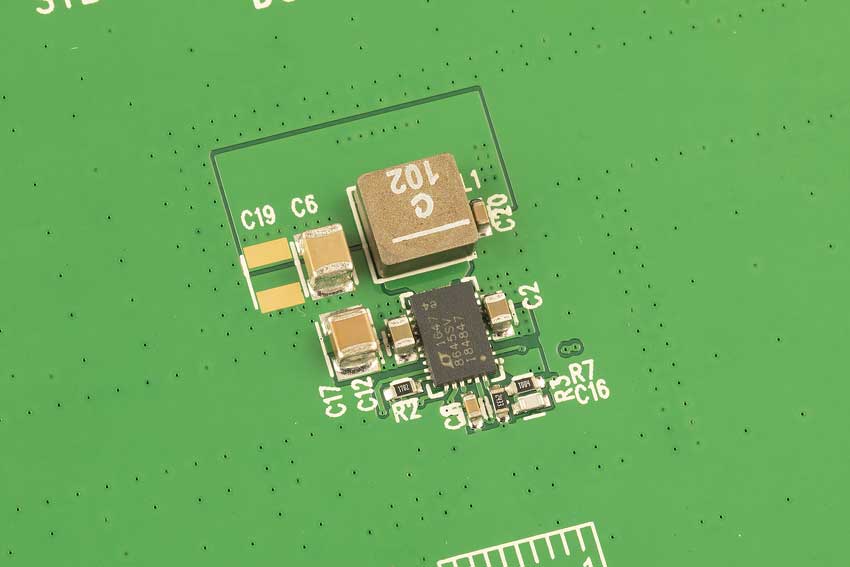

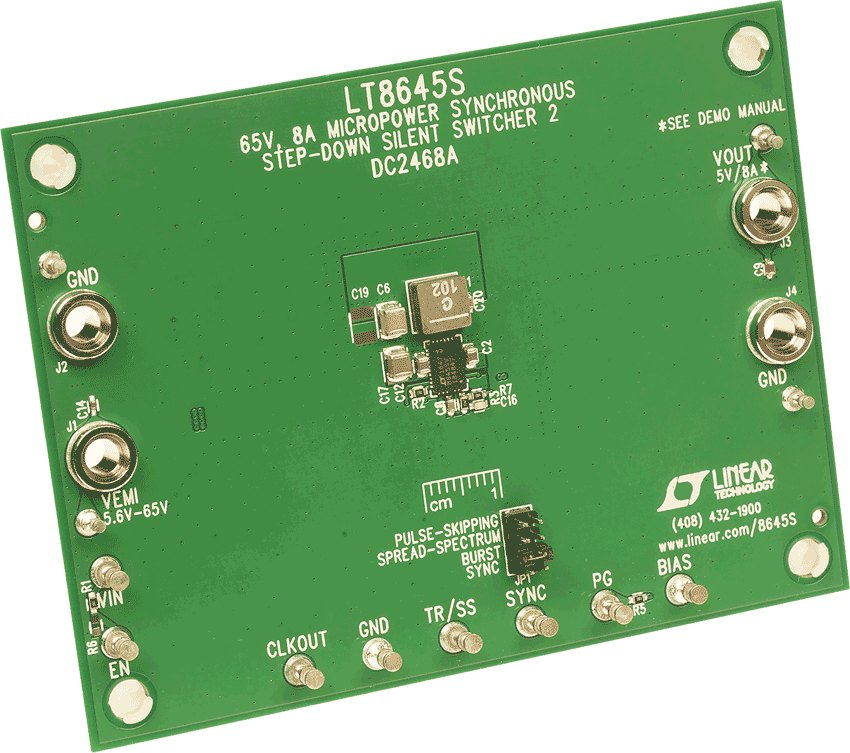

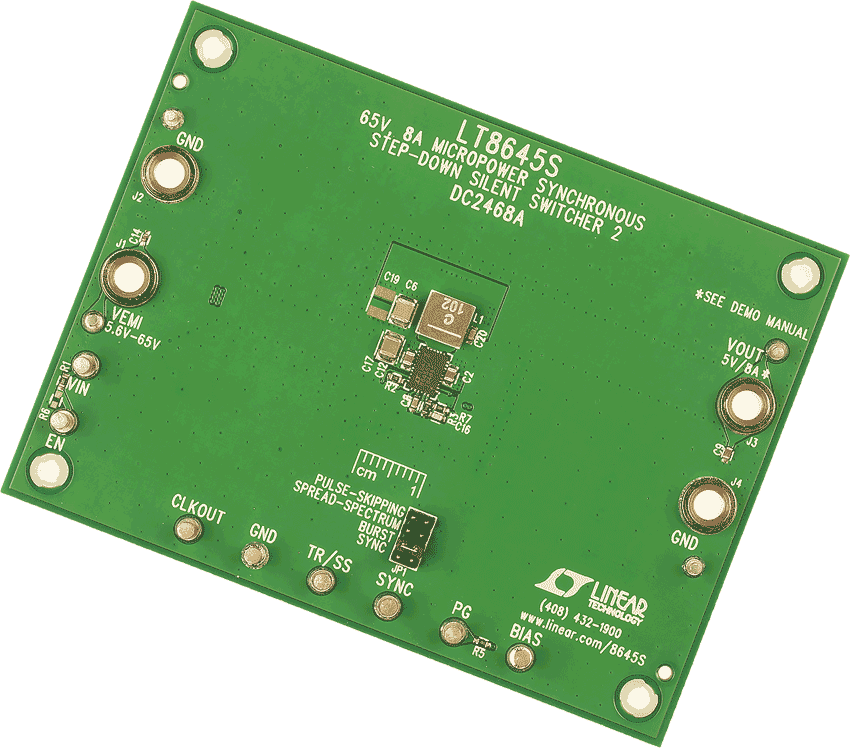

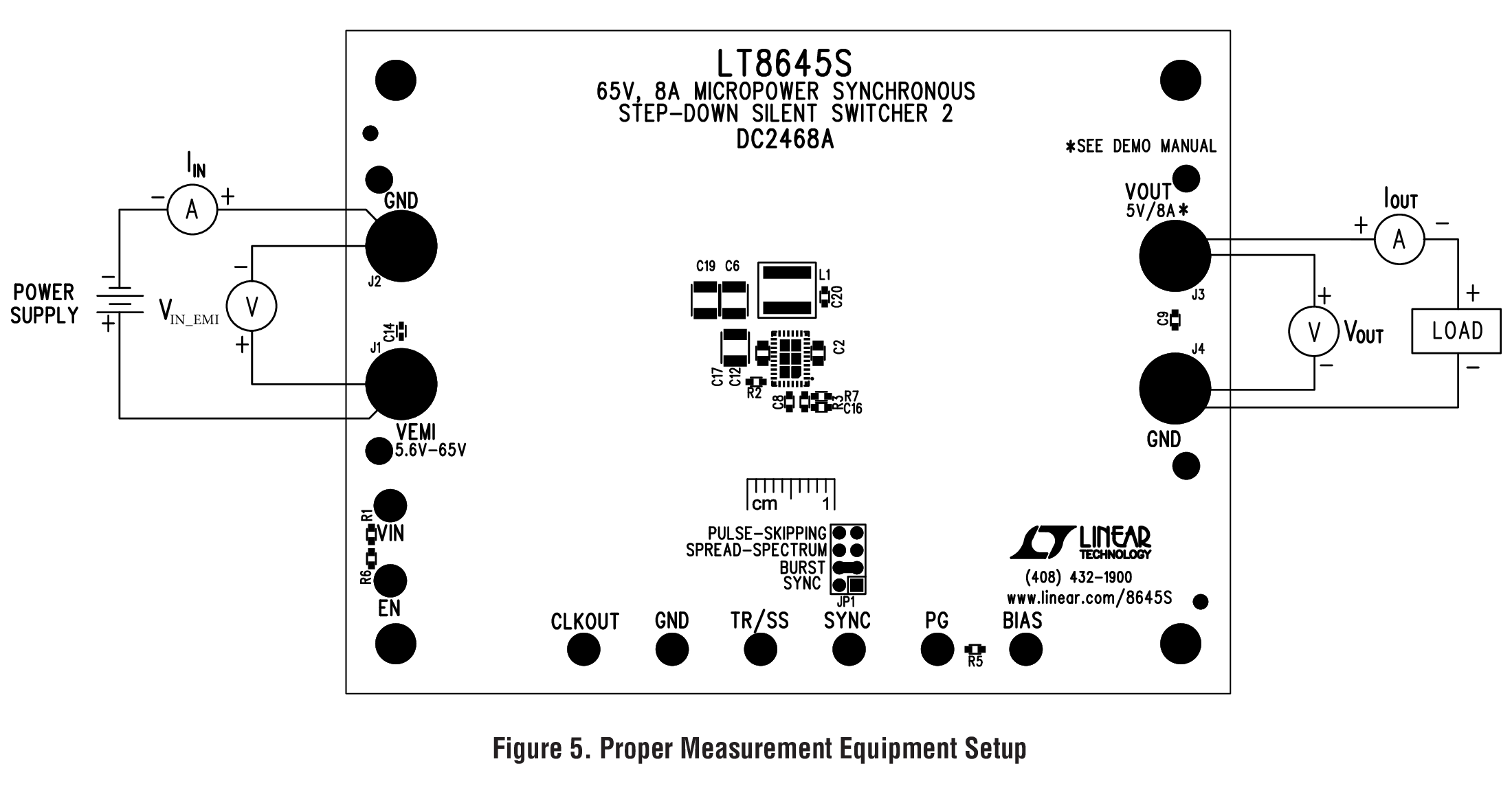

LT8645S Demo Board | Sync Buck Silent Switcher, 5.6V ≤ VIN ≤ 65V, VOUT = 5V @ 8A, fSW=2MHz
