LT8625SP/
LT8625SP-1

18V/8A、超低ノイズ・リファレンス付き降圧Silent Switcher®(サイレント・スイッチャ)3

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.35
特長
  • Silent Switcher®(サイレント・スイッチャ)3アーキテクチャ
    • 超低RMSノイズ(10Hz~100kHz):4μVRMS
    • 超低スポット・ノイズ:10kHzで4nV/√Hz
    • 任意のPCB上で超低EMI放射
    • 内蔵バイパス・コンデンサが放射EMIを低減
  • 高周波で高い効率性
  • 高ゲイン誤差アンプによる超高速過渡応答
  • 入力電圧範囲:2.7V~18V
  • 出力電圧範囲:0V~(PVIN - 0.5V)
  • 最大連続出力電流:8A
  • 高速最小スイッチオン時間:15ns
  • 高精度電流リファレンス:リモート・センス付きの場合、全温度範囲で100μA±0.8%
  • PolyPhase®動作:最大12相
  • 強制連続モード機能
  • 調整と同期が可能:300kHz~4MHz
  • 設定可能なパワー・グッド
  • 小型20ピン4mm × 3mm(LT8625SP)または24ピン4mm × 4mm(LT8625SP-1)LQFN裏面露出パッケージ(オプションのヒート・シンク取り付けに対応)
製品概要
show more Icon

LT8625SP/LT8625SP-1同期整流式降圧レギュレータには、第3世代のSilent Switcher技術が搭載されています。この技術は、独自の設計によって超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせて、高効率性と優れた広帯域ノイズ性能を両立します。

革新的な超低ノイズ・アーキテクチャにより、スイッチング・レギュレータで非常に低い周波数(0.1Hz~100kHz)の出力ノイズ性能が実現されます。出力電圧は単一の抵抗を使用して設定でき、出力範囲全体でユニティ・ゲイン動作が可能であるため、出力電圧に関係なく出力ノイズがほぼ一定になります。

Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、EMI放射を最小限に抑えます。パッケージ上面の露出ダイにはヒート・シンクをオプションで設置でき、熱性能を大幅に引き上げることができます。

LT8625SP/LT8625SP-1は、ノイズの影響を受けやすく、同期スイッチング・レギュレータの高効率性が効果を発揮する、大電流アプリケーションに最適です。

アプリケーション

  • RF電源:PLL、VCO、ミキサー、LNA、PA
  • 高速/高精度のADC/DAC
  • 低ノイズ計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8625SPJV#TRMPBF
  • HTML
  • HTML
LT8625SPJV#TRPBF
  • HTML
  • HTML
LT8625SPJV-1#TRMPBF
  • HTML
  • HTML
LT8625SPJV-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

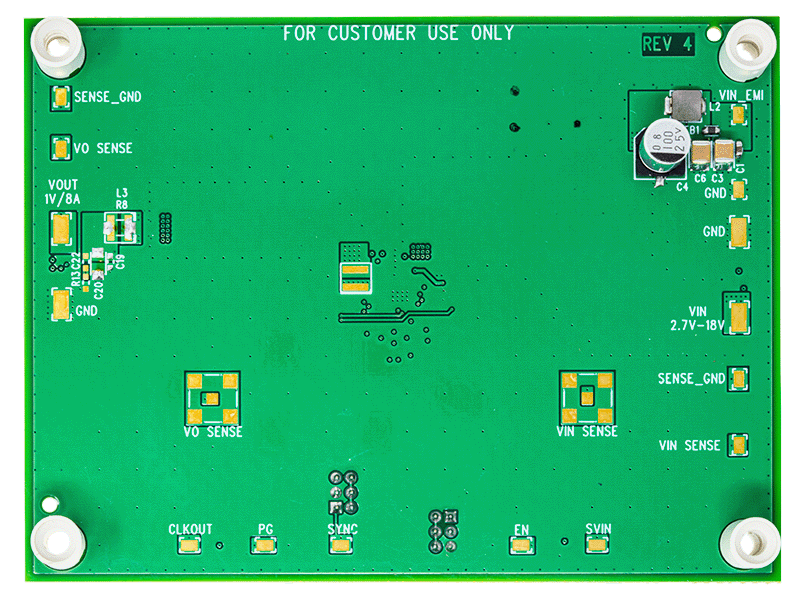

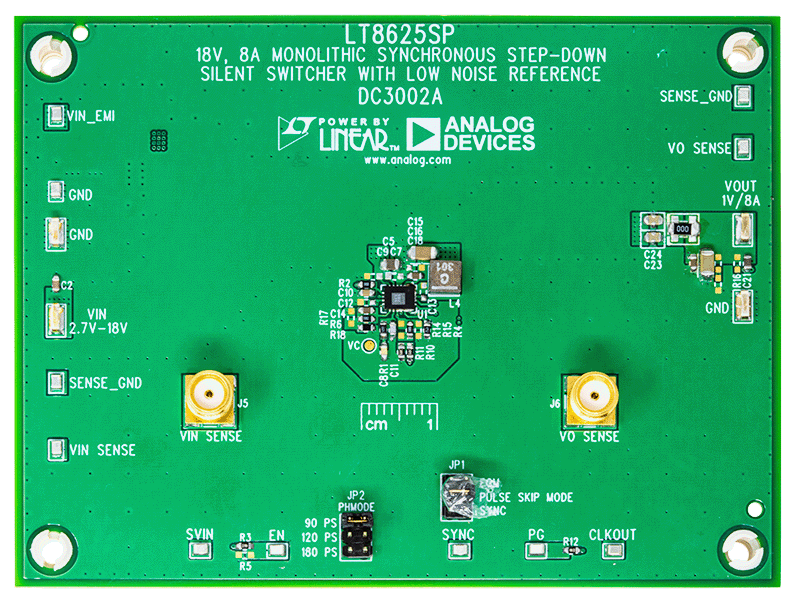

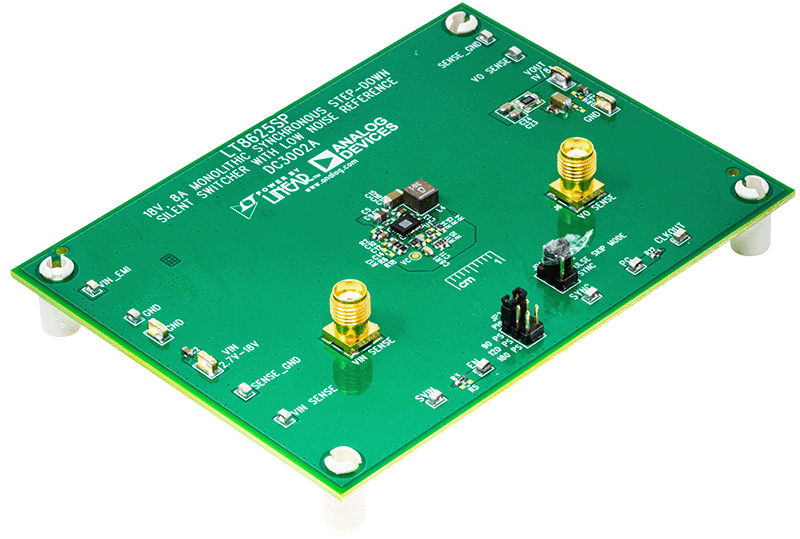

DC3002A

LT8625SP | 低ノイズ・リファレンス付き、18V、8A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)

zoom

DC3002A

LT8625SP | 低ノイズ・リファレンス付き、18V、8A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)

LT8625SP | 低ノイズ・リファレンス付き、18V、8A同期整流式降圧Silent Switcher®(サイレント・スイッチャ)

製品の詳細

デモ回路3002Aは、LTC8625SPを搭載した、超低ノイズ、高効率、高電力密度の18V、8A同期整流式降圧Silent Switcher® 3です。DC3002Aの入力電圧範囲は2.7V~18Vです。デフォルトのデモボード設定は、最大8AのDC出力電流で1Vです。LT8625SPは、超低ノイズ、超低放射、高効率、高速のコンパクトな同期整流式モノリシック降圧スイッチング・レギュレータです。LT8625SPは、独自の設計によって超低ノイズ・リファレンスと第3世代のSilent Switcherアーキテクチャを組み合わせて、高効率性と優れた広帯域ノイズ性能を両立します。最小オン時間が15nsと高速であるため、高いVINから低いVOUTへの変換を高い周波数で実行できます。

技術文書一式は、秘密保持契約書(NDA)完成後にご利用いただけます。プロジェクトの詳細、会社情報、連絡先情報を電子メールでBUC_Doc_Request@analog.comまでお送りください。今後のサポートは、アナログ・デバイセズ販売代理店よりご提供いたします。

reference details image

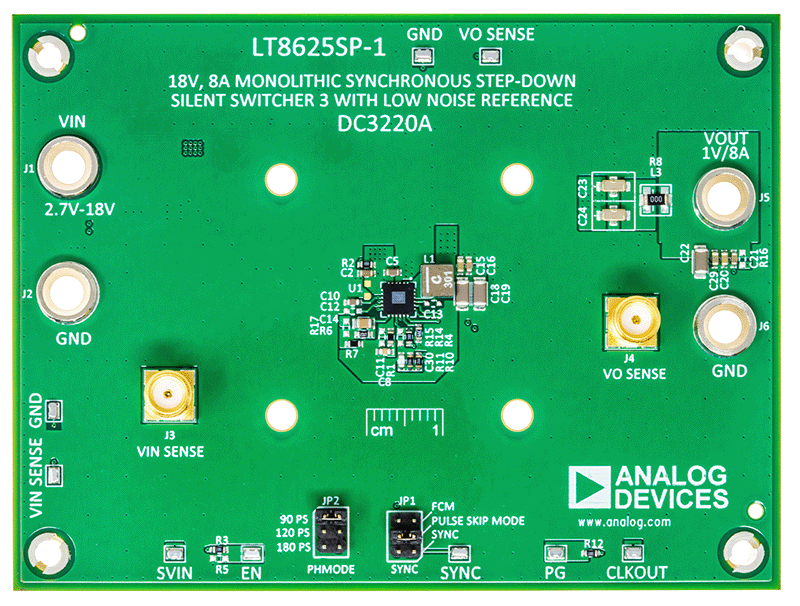

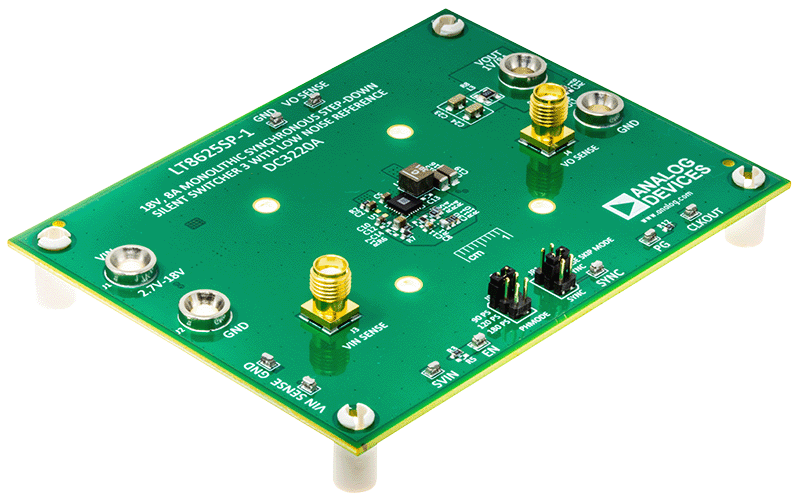

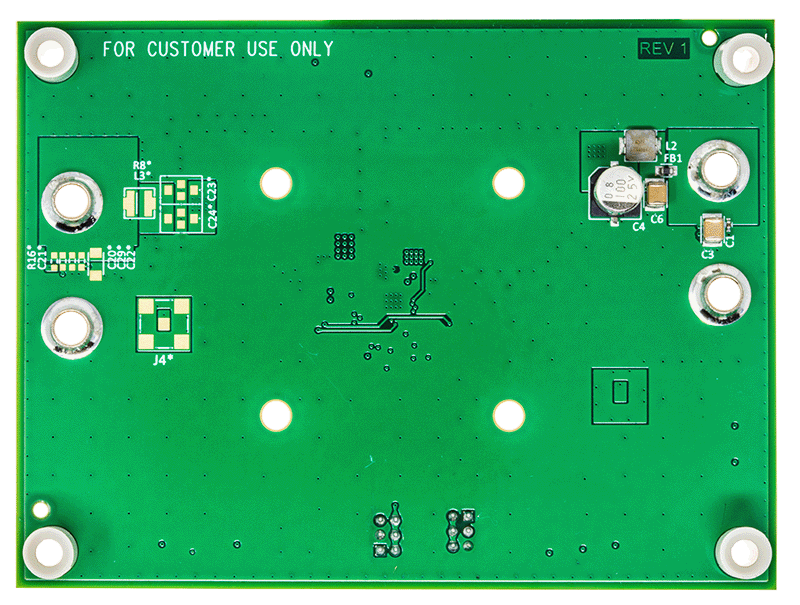

DC3220A

LT8625SP-1 | 低ノイズ・リファレンスの18V/8A同期整流式降圧Silent Switcher

zoom

DC3220A

LT8625SP-1 | 低ノイズ・リファレンスの18V/8A同期整流式降圧Silent Switcher

LT8625SP-1 | 低ノイズ・リファレンスの18V/8A同期整流式降圧Silent Switcher

製品の詳細

デモ回路3220Aは、超低ノイズ、高効率、高電力密度の18V/8A同期整流式降圧Silent Switcher 3で、LT8625SP-1を搭載しています。DC3220Aの入力電圧範囲は2.7V~18Vです。デフォルトのデモ・ボード設定は、最大DC出力電流8Aで1.0Vです。LT8625SP-1は、コンパクトで超低ノイズ、超低エミッション、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータです。超低ノイズのリファレンスと第三世代のSilent Switcherアーキテクチャを組み合わせたユニークな設計が、LT8625SP-1の高い効率と優れた広帯域ノイズ性能を実現しています。15nsの最小オン時間により、高周波数での高VINから低VOUTへの変換が可能です。

機密保持契約(NDA)に必要事項を記入することによって、すべてのドキュメントをご利用いただけます。プロジェクトの詳細と会社情報を添えてBUC_Doc_Request@analog.comまでご連絡ください。最寄りのアナログ・デバイセズ販売代理店による追加的なサポートをご利用いただけます。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
