特長
- モニタ付きのレール・トゥ・レール電流検出アンプ
- 広い入力電圧範囲：3.4V～42V
- 超低静止電流のBurst Mode®動作：
- 12V入力で3.3V出力を安定化時のIQ = 2.5μA
- 出力リップル < 10mVP-P
- 高効率の同期動作：
- 12V入力、5V/1A出力時の効率：96%
- 12V入力、3.3V/1A出力時の効率：94%
- 短い最小スイッチ・オン時間：50ns
- すべての条件で低ドロップアウト：200mV（1A時）
- 小型のインダクタを使用可能
- 低EMI
- 調整可能および同期可能な周波数：200kHz～2.2MHz
- 電流モード動作
- 高精度のイネーブル・ピンしきい値：1V
- 内部補償
- 出力ソフトスタートおよび出力トラッキング
- 熱特性が改善された3mm × 5mmの小型24ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT8611は、小型、高効率、高速の同期整流式モノリシック降圧スイッチング・レギュレータで、消費する静止電流はわずか2.5μAです。必要な外付け部品が最小限で済むように、上側および下側のパワー・スイッチの他に、必要なすべての回路が内蔵されています。モニタ機能および制御ピンを備えた内蔵の電流検出アンプにより、高精度の入力/出力電流レギュレーションおよび電流制限が可能です。低リップルのBurst Mode動作により、非常に小さい出力電流まで高い効率が可能であると同時に、出力リップルを10mVP-P未満に維持します。SYNCピンにより、外部クロックへの同期が可能です。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。EN/UVピンのしきい値は高精度の1Vであり、EN/UVピンを使用して入力電圧の低電圧ロックアウトを設定することや、LT8611をシャットダウンして入力電源電流を1μAまで減らすことができます。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定できます。VOUTが設定出力電圧の±9%以内に入るか、フォルト状態になると、PGフラグで通知します。LT8611は、熱抵抗を低く抑えるための露出パッドを備えた3mm × 5mmの小型24ピンQFNパッケージで供給されます。
アプリケーション
- 自動車用電源および産業用電源
- 汎用の降圧電源
- CCCV電源
5
5.00KB
LTspice
LT8611 Demo Circuit - Negative Converter with 1A Output Current Limit (3.8-42V to -3.3V @ 1A)
3.00KB
LTspice
LT8611 Demo Circuit - CCCV Li-Ion Battery Charger (3.8-42V to 4.1V @ 1A)
3.00KB
LTspice
LT8611 Demo Circuit - µPower Synchronous Step-Down Regulator with Current Sense (3.8-42V to 3.3V @ 2.5A)
3.00KB
LTspice
LT8611 - Step-Down (Buck) Regulators
2.51 KB
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8611
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
デザイン・ノート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
ユーザ・ガイド
1
268.00K
デザイン・ノート
3
信頼性データ
1
415.69 K
技術記事
6
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 4
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT8611EUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611EUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611EUDD#WPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611EUDD#WTRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611IUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611IUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611IUDD#WPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8611IUDD#WTRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
- LT8611EUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611EUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611EUDD#WPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611EUDD#WTRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611IUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611IUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611IUDD#WPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT8611IUDD#WTRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 30, 2020
- 20_0293
Test Site Transfer from Analog Devices Singapore to UTAC Thailand
LT8611EUDD#PBF
製造中
LT8611EUDD#TRPBF
製造中
LT8611IUDD#PBF
製造中
LT8611IUDD#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8611EUDD#PBF
製造中
LT8611EUDD#TRPBF
製造中
LT8611IUDD#PBF
製造中
LT8611IUDD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
9 30, 2020
- 20_0293
Test Site Transfer from Analog Devices Singapore to UTAC Thailand
LT8611EUDD#PBF
製造中
LT8611EUDD#TRPBF
製造中
LT8611IUDD#PBF
製造中
LT8611IUDD#TRPBF
製造中
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8611EUDD#PBF
製造中
LT8611EUDD#TRPBF
製造中
LT8611IUDD#PBF
製造中
LT8611IUDD#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

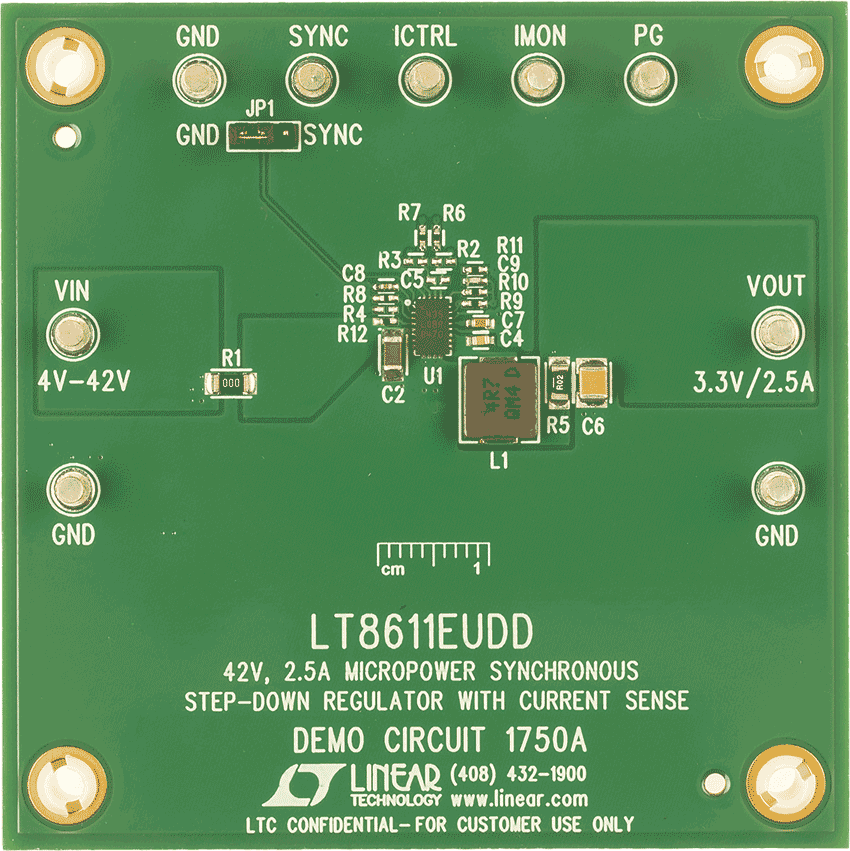

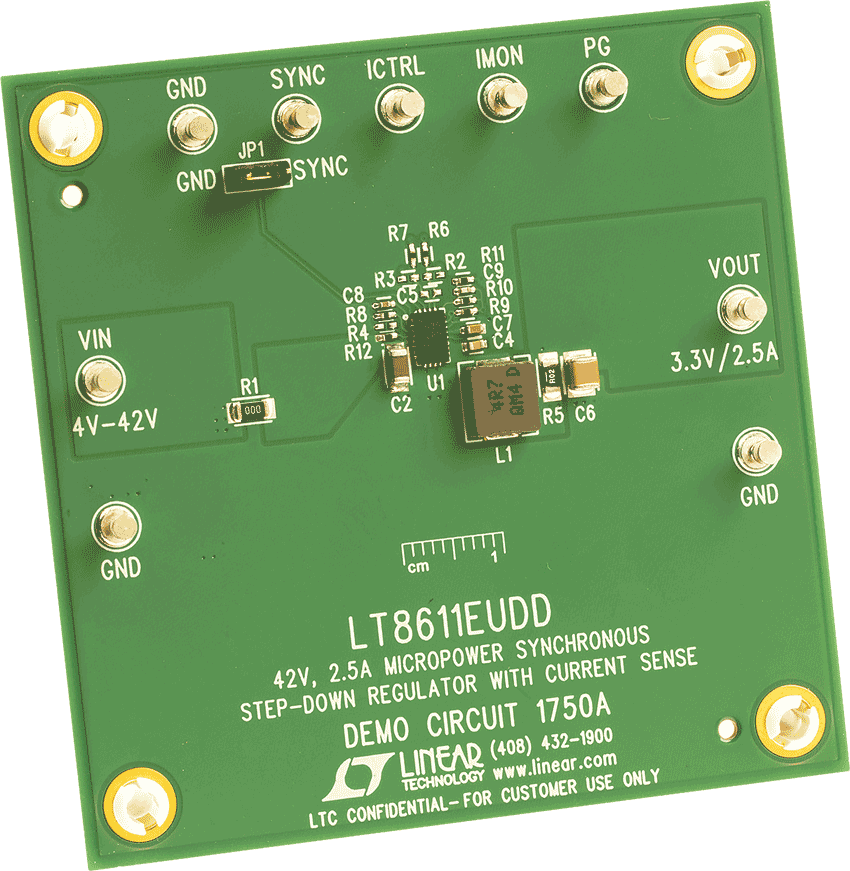

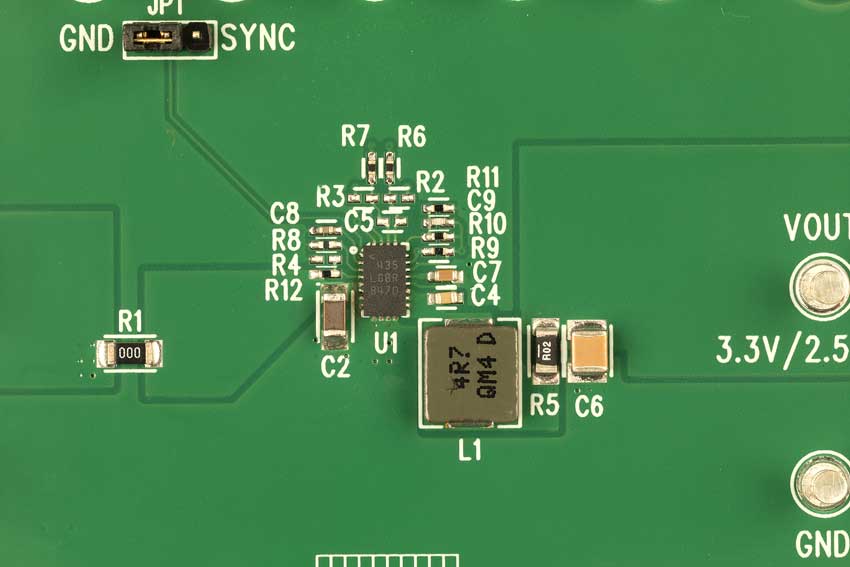

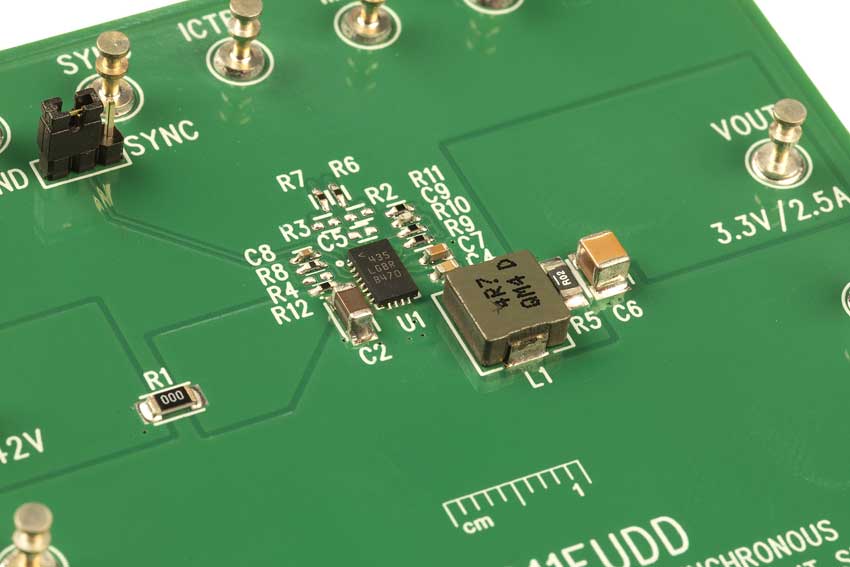

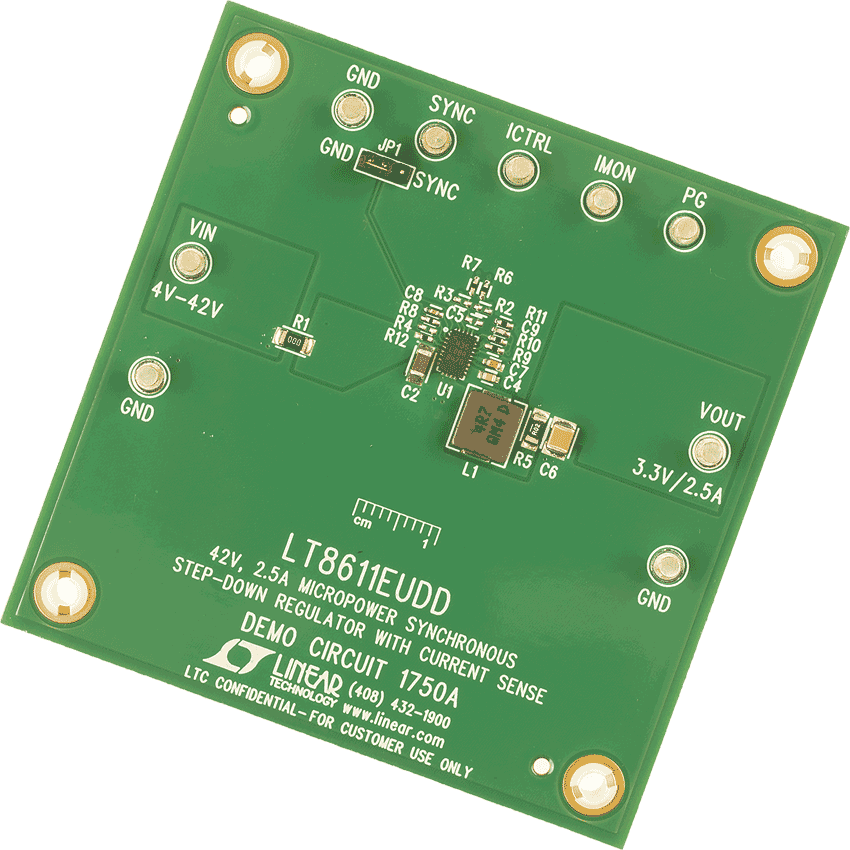

DC1750A
LT8611 Demo Board | Micropower Sync Buck with Current Sense, 3.8V ≤ VIN ≤ 42V, VOUT = 3.3V @ 2.5A
製品の詳細

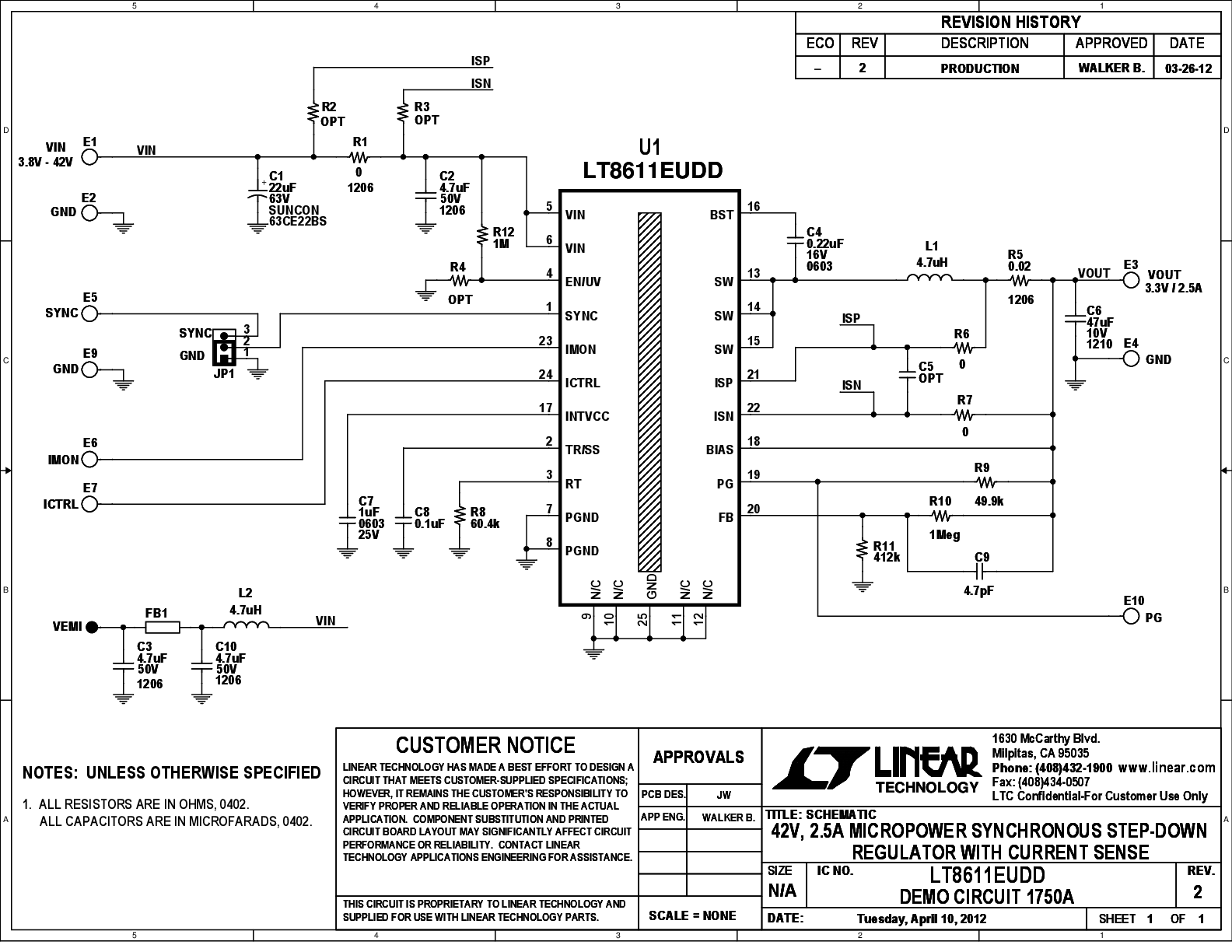

Demonstration circuit 1750A is a 42V, 2.5A micropower synchronous step-down regulator with current sense featuring the LT8611. The LT8611 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator that consumes only 2.5μA of quiescent current when the output is regulated at 3.3V. The demo board has an input voltage range from 3.8V to 42V and provides an output of 3.3V @ 2.5A.
The current limit can be moved to the input side for application where input supply current is limited, such as energy harvesting application. ICTRL and IMON on the board set and monitor the regulated current respectively.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
