LT8602

42Vモノリシック同期整流式クワッド降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$6.37
機能
  • 入力電圧範囲が広く、4出力を供給する柔軟な電源システム
  • 高電圧同期整流式降圧レギュレータ:2チャネル
    • 入力電圧範囲:3V~42V
    • 出力電流:最大2.5Aおよび1.5A

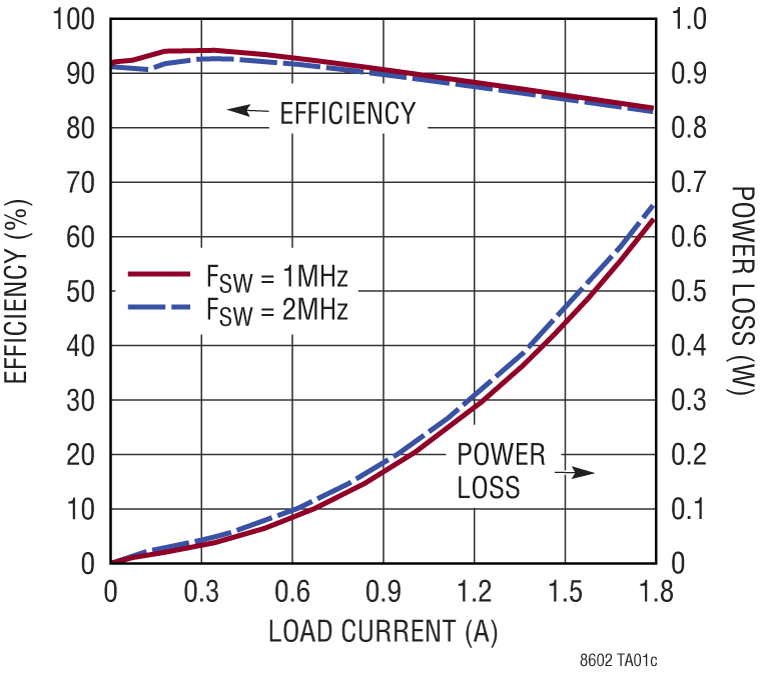

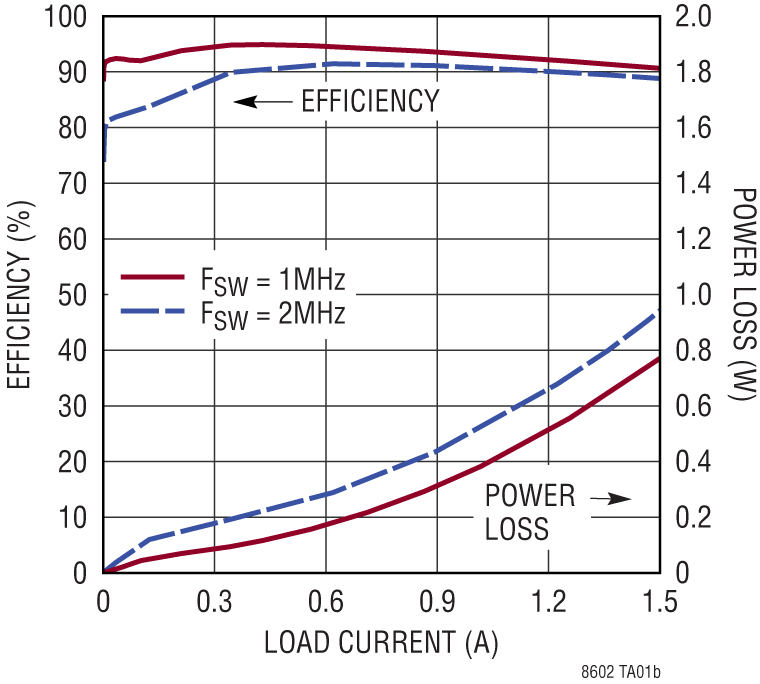

    • 高効率:最大93%
  • 低電圧同期整流式降圧レギュレータ:2チャネル
    • 入力電圧範囲:2.6V~5.5V
    • 出力電流:最大1.8A 効率:94%
  • プログラム可能なパワーオン・リセット
  • パワーグッド・インジケータ
  • 抵抗でプログラム可能および同期可能なスイッチング周波数:250kHz~2.2MHz
  • 低リップルのBurst Mode® 動作:
    • 12V入力時の30μA IQ
    • 出力リップル<15mV
  • 2相クロックにより入力電流リップルを低減

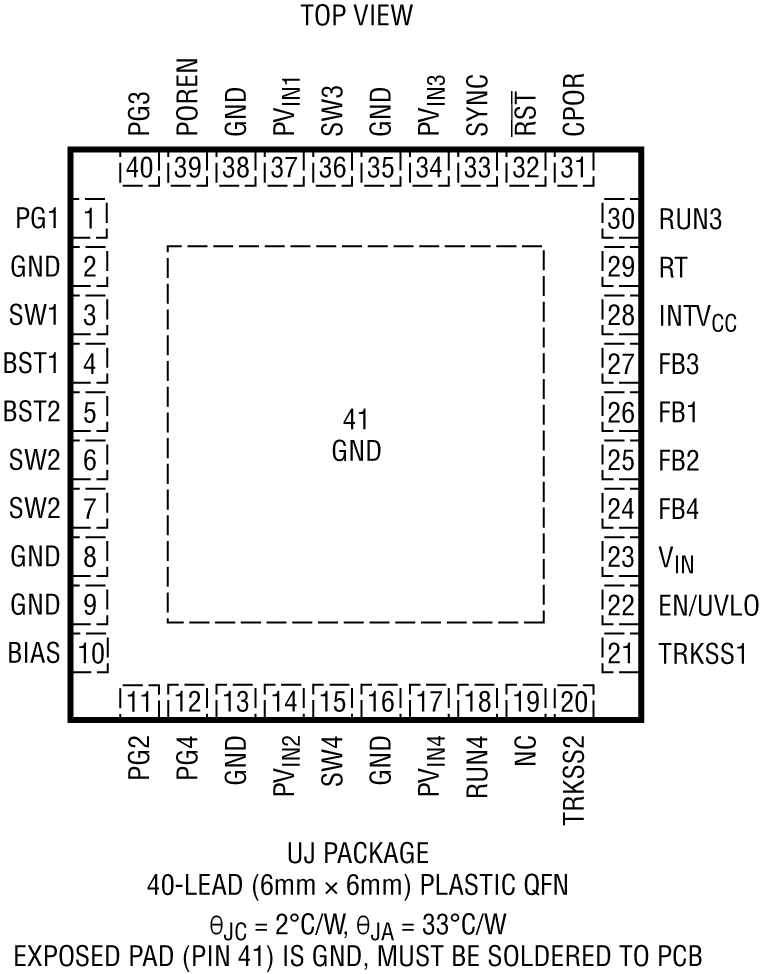

  • 熱特性が改善された40ピン(6mm × 6mm)QFNパッケージで供給
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

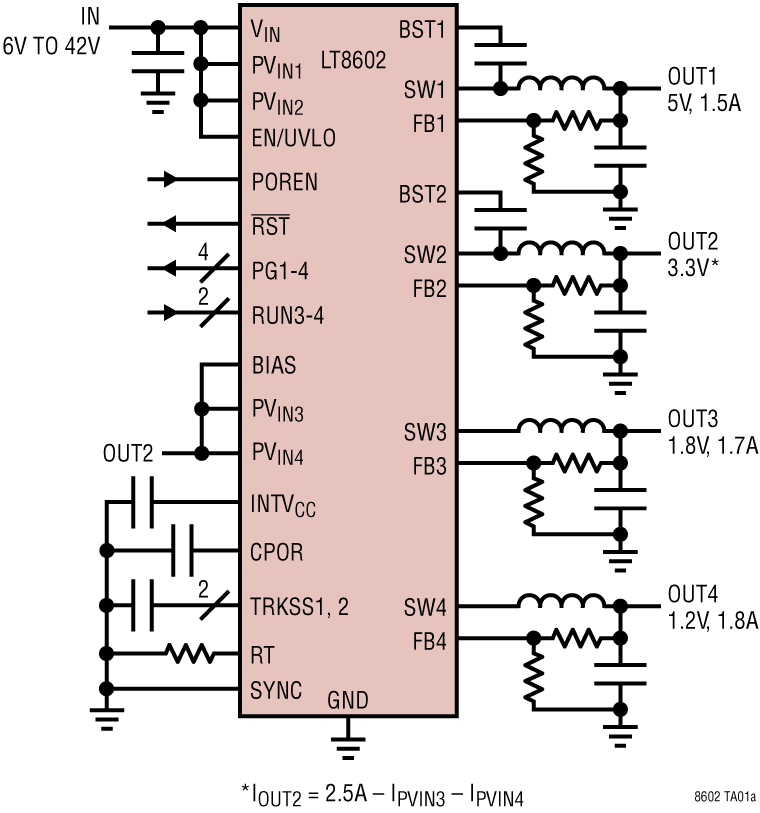

LT8602は、4チャネルの電流モード、モノリシック降圧スイッチング・レギュレータで、プログラム可能なパワーオン・リセット回路を内蔵しています。全てのレギュレータは、250kHz~2.2MHzの範囲で周波数を調整できる1つの発振器に同期します。LT8602は、軽負荷時にマイクロパワーBurst Mode動作またはパルス・スキップ動作になるよう構成することができます。マイクロパワー動作では、下図のアプリケーションで4つのレギュレータが全て動作している状態で静止電流が30μAになります。

高電圧チャネルは、3V~42Vの入力電圧で動作する同期整流式降圧レギュレータです。出力電流は、最大で1.5A(OUT1)および2.5A(OUT2)です。低電圧チャネルは2.6V~5.5Vの入力電圧で動作します。内蔵の同期パワー・スイッチにより、最大1.8Aの出力電流で高い効率が得られます。LT8602は、チャネル1および3とチャネル2および4との位相差が動作時に180°になる2相クロックを使用して、高電圧入力と低電圧入力の両方で入力リップル電流を低減します。全てのチャネルはサイクル単位での電流制限回路を内蔵しているので、短絡状態の出力に対して保護されます。サーマル・シャットダウンにより、保護機能が強化されます。

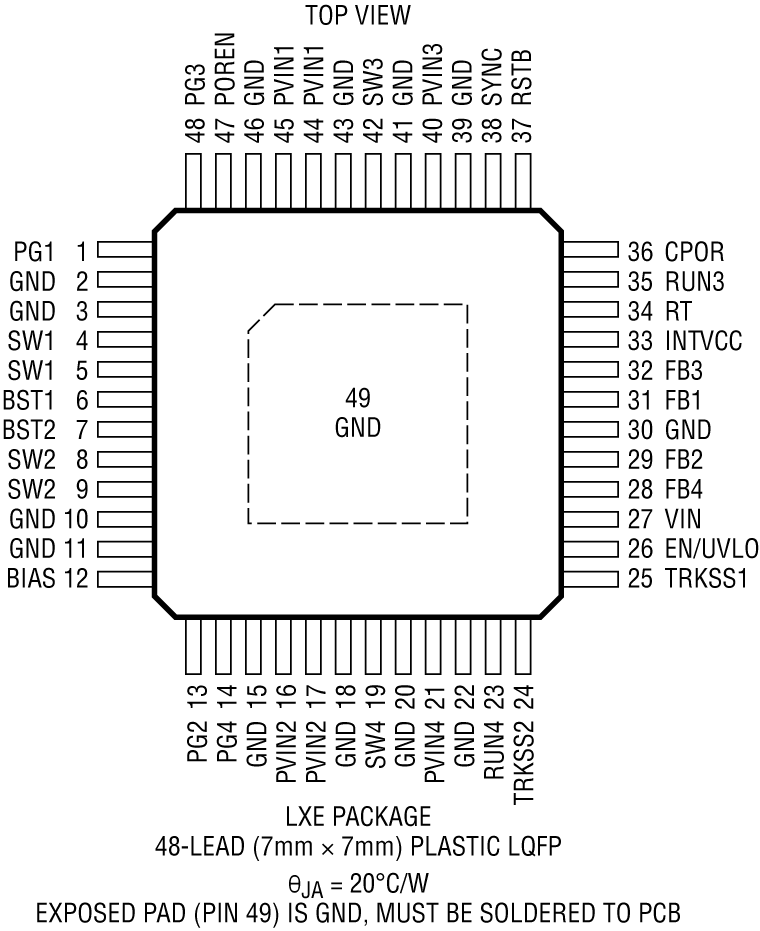

LT8602は、40ピン、6mm × 6mm QFNパッケージ、または、48ピン、7mm×7mm LQFPパッケージを採用しています。


アプリケーション

  • 自動車用システム
  • 分散電源のレギュレーション
  • 産業用制御機器および電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$6.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8602ELXE#PBF
  • HTML
  • HTML
LT8602EUJ#PBF
  • HTML
  • HTML
LT8602EUJ#TRPBF
  • HTML
  • HTML
LT8602EUJ#WPBF
  • HTML
  • HTML
LT8602EUJ#WTRPBF
  • HTML
  • HTML
LT8602ILXE#PBF
  • HTML
  • HTML
LT8602IUJ#PBF
  • HTML
  • HTML
LT8602IUJ#TRPBF
  • HTML
  • HTML
LT8602IUJ#WPBF
  • HTML
  • HTML
LT8602IUJ#WTRPBF
  • HTML
  • HTML
LT8602JUJ#PBF
  • HTML
  • HTML
LT8602JUJ#TRPBF
  • HTML
  • HTML
LT8602JUJ#WPBF
  • HTML
  • HTML
LT8602JUJ#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

Transfer of LQFP and LQFP_EP from AEM to AET

LT8602ELXE#PBF

製造中

LT8602ILXE#PBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8602ELXE#PBF

製造中

LT8602EUJ#PBF

製造中

LT8602EUJ#TRPBF

製造中

LT8602ILXE#PBF

製造中

LT8602IUJ#PBF

製造中

LT8602IUJ#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2021

- 21_0046

arrow down

Transfer of LQFP and LQFP_EP from AEM to AET

LT8602ELXE#PBF

製造中

LT8602ILXE#PBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8602ELXE#PBF

製造中

LT8602EUJ#PBF

製造中

LT8602EUJ#TRPBF

製造中

LT8602ILXE#PBF

製造中

LT8602IUJ#PBF

製造中

LT8602IUJ#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1949A

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

zoom

DC1949A

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

LT8602 Demo Board | Quad Sync Buck; 5.5V ≤ VIN ≤ 42V, VOUT1/VOUT2/VOUT3/VOUT4 = 5V/3.3V/ 1.8V/1.2V @ 1A

製品の詳細

Demonstration circuit 1949A is a quad power supply featuring the LT8602. LT8602 is a 42V quad monolithic synchronous step-down regulator. The demo circuit is designed for 5.0V, 3.3V, 1.8V, and 1.2V outputs from a nominal 12V input, with switching frequency set at 2MHz to avoid audio band. The 1.8V and 1.2V converters are powered from the 3.3V output. The 5V, 3.3V are powered from a wide range of 5.5V to 42V. The current capability is 2.5A for the 3.3V output, 1.5A for the 5V output, and 1.8A for the other outputs when running individually. Up to 1A load current can be applied to all the channels simultaneously without special cooling.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
