LT8601

42V三出力モノリシック 同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.13
特長
  • 広い入力電圧範囲で3つの出力を提供する柔軟な電源システム
  • 2個の高電圧同期整流式降圧レギュレータ
    • 入力電圧範囲:3V~42V
    • 出力電流:最大2.5Aおよび1.5A

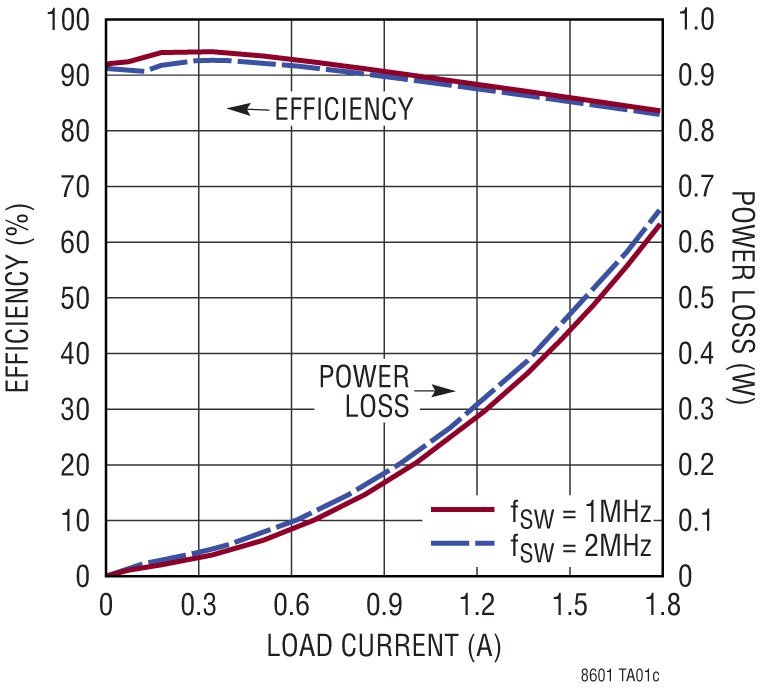

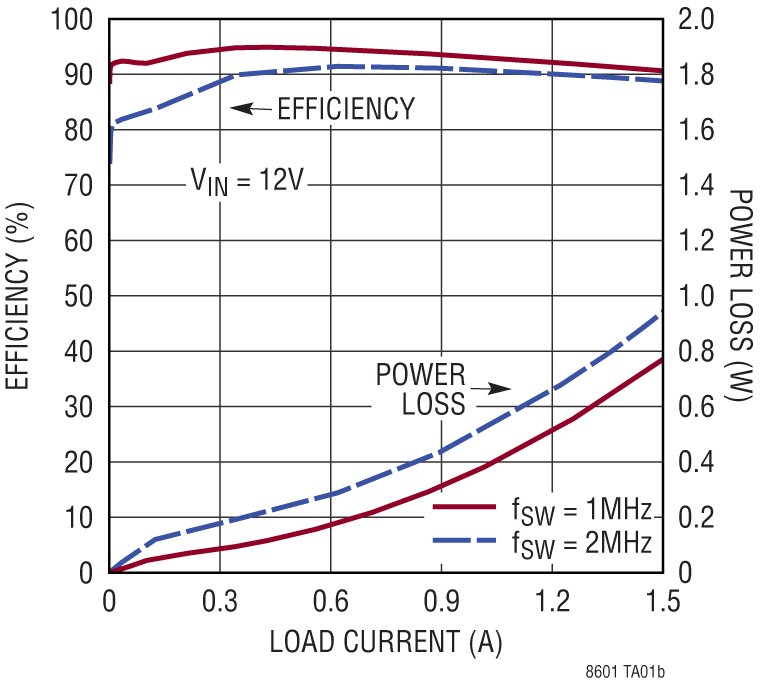

    • 高効率:最大93%
  • 1個の低電圧同期整流式降圧レギュレータ
    • 入力電圧範囲:2.6V ~5.5V
    • 出力電流:最大1.8A、効率:95%
  • 抵抗で設定可能および同期可能なスイッチング周波数:250kHz ~2.2MHz
  • 低リップルのBurst Mode®動作
    • 12VIN入力、3.3VOUT2出力での暗電流:30μA
    • 出力リップル: < 15mV
  • プログラム可能なパワーオン・リセット
  • パワーグッド・インジケータ
  • 2フェーズ・クロックにより入力電流リップルを低減
  • 熱特性が改善された40ピン(6mm×6mm)QFNパッケージで供給可能
製品概要
show more Icon

LT8601は、プログラム可能なパワーオン・リセットを搭載した、トリプル・チャネル、電流モード、モノリシック降圧スイッチング・レギュレータです。全てのレギュレータは、250kHz~2.2MHzの可変周波数で1つの発振器に同期されます。LT8601は、軽負荷時にマイクロパワーBurst Modeまたはパルススキップ動作になるように構成できます。マイクロパワー動作では、下のアプリケーションに示すように、負荷が加えられず、3つ全てのレギュレータが動作している状態で、静止電流が30μAになります。

高電圧チャネルは、3.0V ~42Vの入力から動作する同期整流式降圧レギュレータです。出力電流は、最大1.5A(OUT1)および2.5A(OUT2)です。低電圧チャネルは2.6V ~5.5Vの入力で動作します。内部の同期整流式パワー・スイッチは、最大1.8Aの高効率な出力電流を供給します。LT8601は、チャネル1がチャネル2および3から180°ずれて動作する2フェーズ・クロックを使用して、高電圧入力および低電圧入力の両方で入力リップル電流を低減します。全てのチャネルでサイクルごとの電流制限を行い、短絡された出力からデバイスを保護します。サーマル・シャットダウンにより、保護機能が強化されます。

LT8601は、6mm×6mmの40ピンQFNパッケージで供給されます。


アプリケーション

  • 車載システム
  • 分配電源の安定化
  • 産業用制御および電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8601EUJ#PBF
  • HTML
  • HTML
LT8601EUJ#TRPBF
  • HTML
  • HTML
LT8601EUJ#WPBF
  • HTML
  • HTML
LT8601EUJ#WTRPBF
  • HTML
  • HTML
LT8601IUJ#PBF
  • HTML
  • HTML
LT8601IUJ#TRPBF
  • HTML
  • HTML
LT8601IUJ#WPBF
  • HTML
  • HTML
LT8601IUJ#WTRPBF
  • HTML
  • HTML
LT8601JUJ#PBF
  • HTML
  • HTML
LT8601JUJ#TRPBF
  • HTML
  • HTML
LT8601JUJ#WPBF
  • HTML
  • HTML
LT8601JUJ#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8601EUJ#PBF

製造中

LT8601EUJ#TRPBF

製造中

LT8601IUJ#PBF

製造中

LT8601IUJ#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8601EUJ#PBF

製造中

LT8601EUJ#TRPBF

製造中

LT8601IUJ#PBF

製造中

LT8601IUJ#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2346A

LT8601EUJ Demo Board | Triple Sync Buck, 6V ≤ VIN ≤ 24V, 5VOUT1 @ 1.5A, 3.3VOUT2 @ 2.5A and 1.8VOUT3 @ 1.8A, 2MHz FSW

zoom

DC2346A

LT8601EUJ Demo Board | Triple Sync Buck, 6V ≤ VIN ≤ 24V, 5VOUT1 @ 1.5A, 3.3VOUT2 @ 2.5A and 1.8VOUT3 @ 1.8A, 2MHz FSW

LT8601EUJ Demo Board | Triple Sync Buck, 6V ≤ VIN ≤ 24V, 5VOUT1 @ 1.5A, 3.3VOUT2 @ 2.5A and 1.8VOUT3 @ 1.8A, 2MHz FSW

製品の詳細

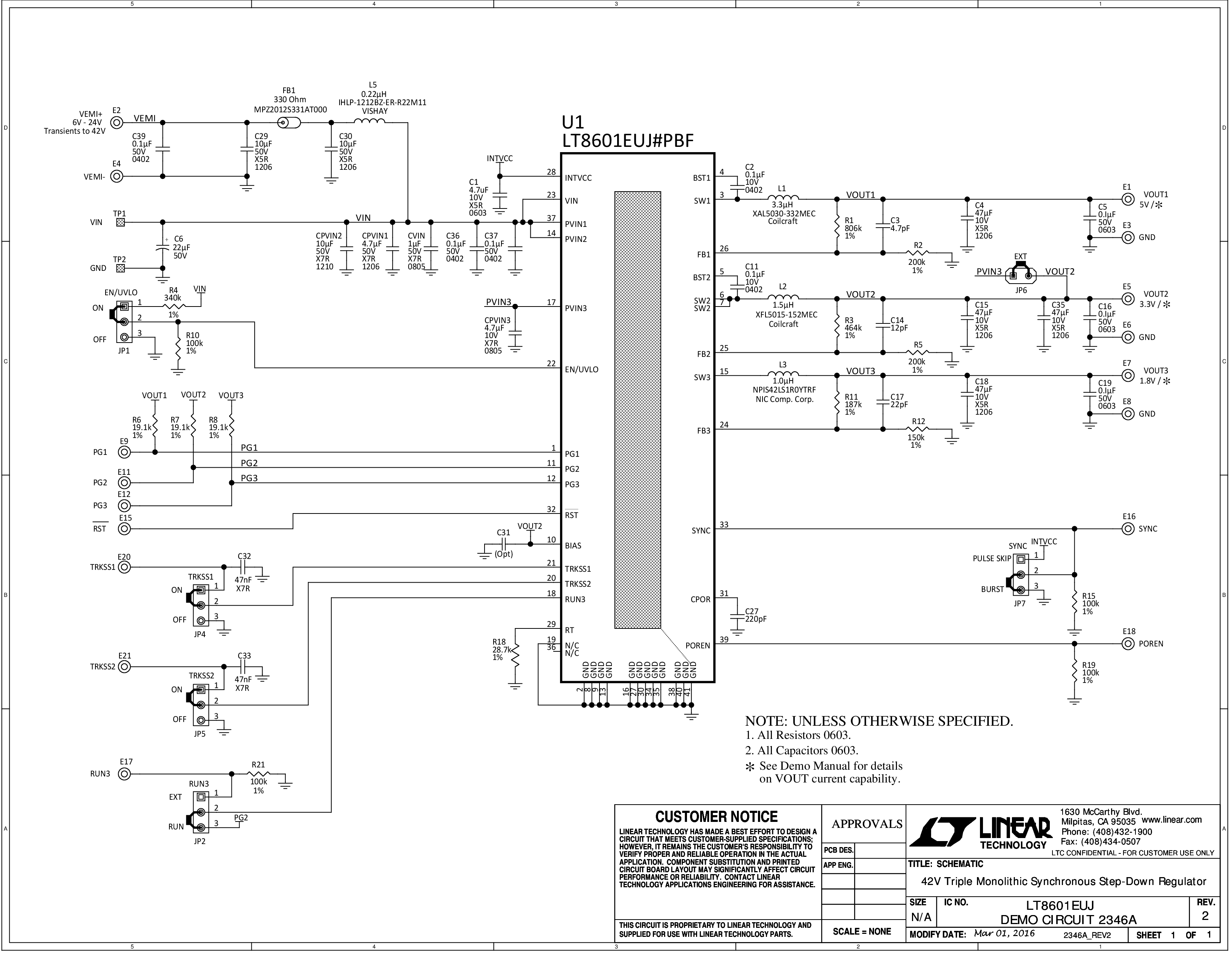

Demonstration circuit 2346A is a triple power supply featuring the LT8601. LT8601 is a 42V triple monolithic synchronous step-down regulator. The demo circuit is designed for 5V, 3.3V, and 1.8V outputs from a nominal 12V input, with switching frequency set at 2MHz to avoid audio band. The 1.8V converter is powered from the 3.3V output, and the 5V, 3.3V are powered from a wide range of 6V to 24V, transient to 42V. The current capability is 2.5A for the 3.3V output, 1.5A for the 5V output, and 1.8A for the 1.8V output when running individually. Up to 1A load current can be applied to all the channels simultaneously without special cooling.

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
