LT8616

静止電流が6.5μAの42Vデュアル同期整流式モノリシック降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.95
特長
  • 広い入力電圧範囲:3.4V~42V
  • 独立した入力の2.5Aおよび1.5A降圧レギュレータ
  • 短い最小スイッチ・オン時間:35ns
  • 超低静止電流のBurst Mode®動作:
    • 12V入力で5V出力と3.3V出力を安定化時のIQ:6.5μA
    • 出力リップル < 15mV
  • 180°位相のずれたスイッチング
    • 調整可能および同期可能な周波数:200kHz~3MHz
  • 高精度のイネーブル・ピン電圧しきい値:1V
  • 内部補償
  • 出力ソフトスタートおよび出力トラッキング
  • TSSOPパッケージ:隣接ピンの短絡時またはピンがフロート状態のままのとき、出力をレギュレーション電圧以下に維持

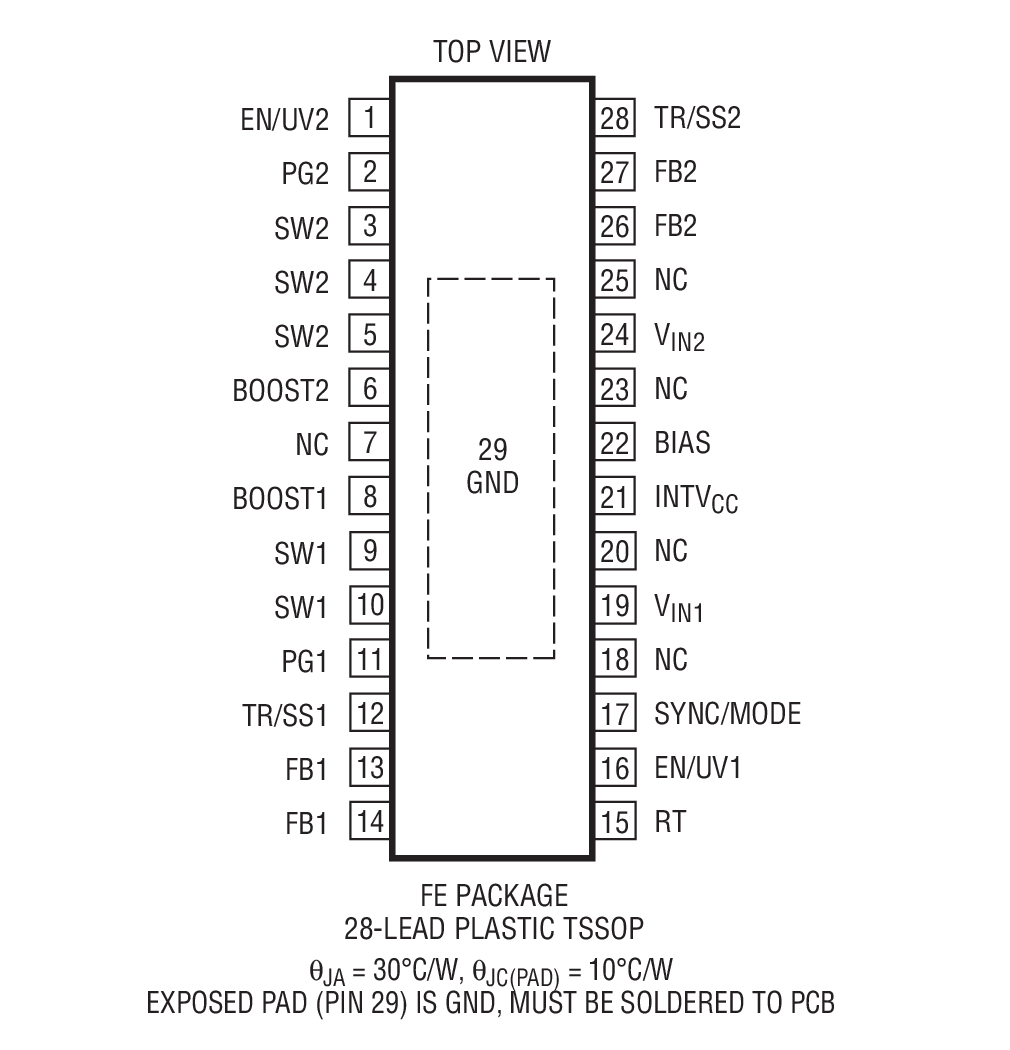

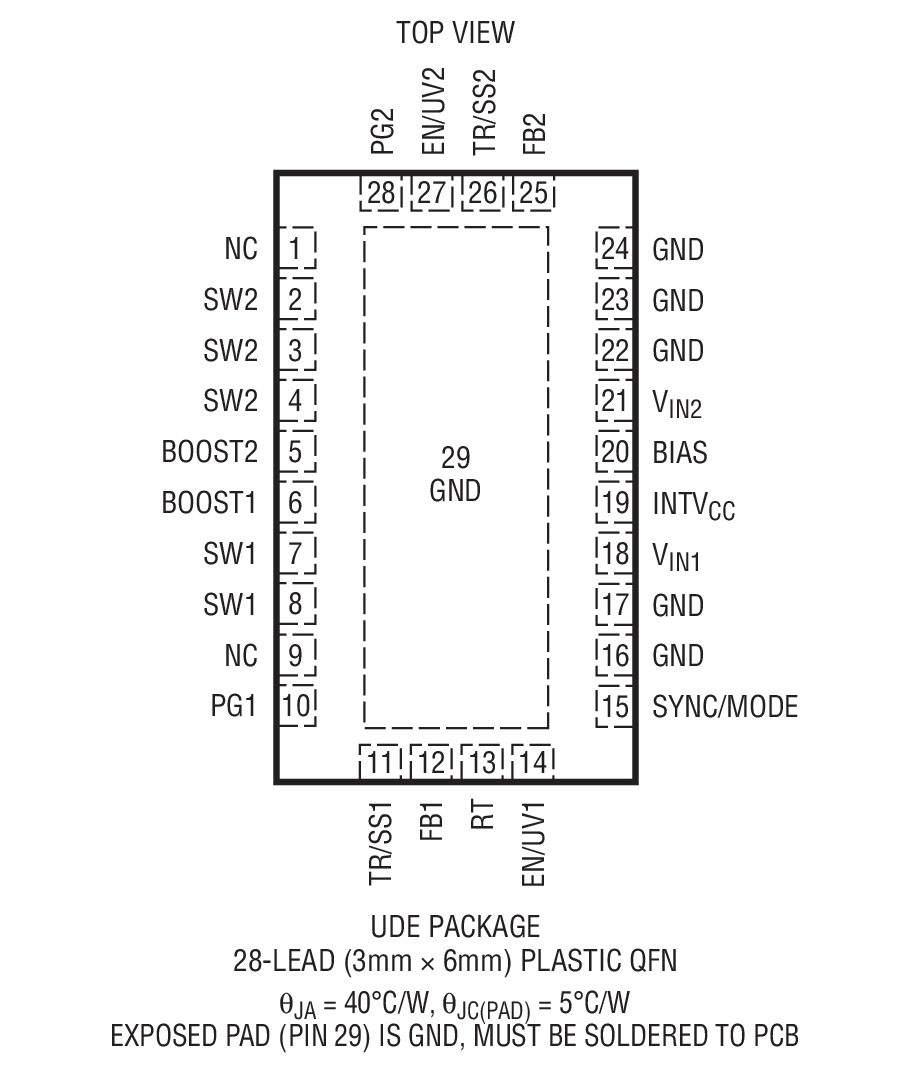

  • 熱特性が改善された28ピンTSSOPパッケージ

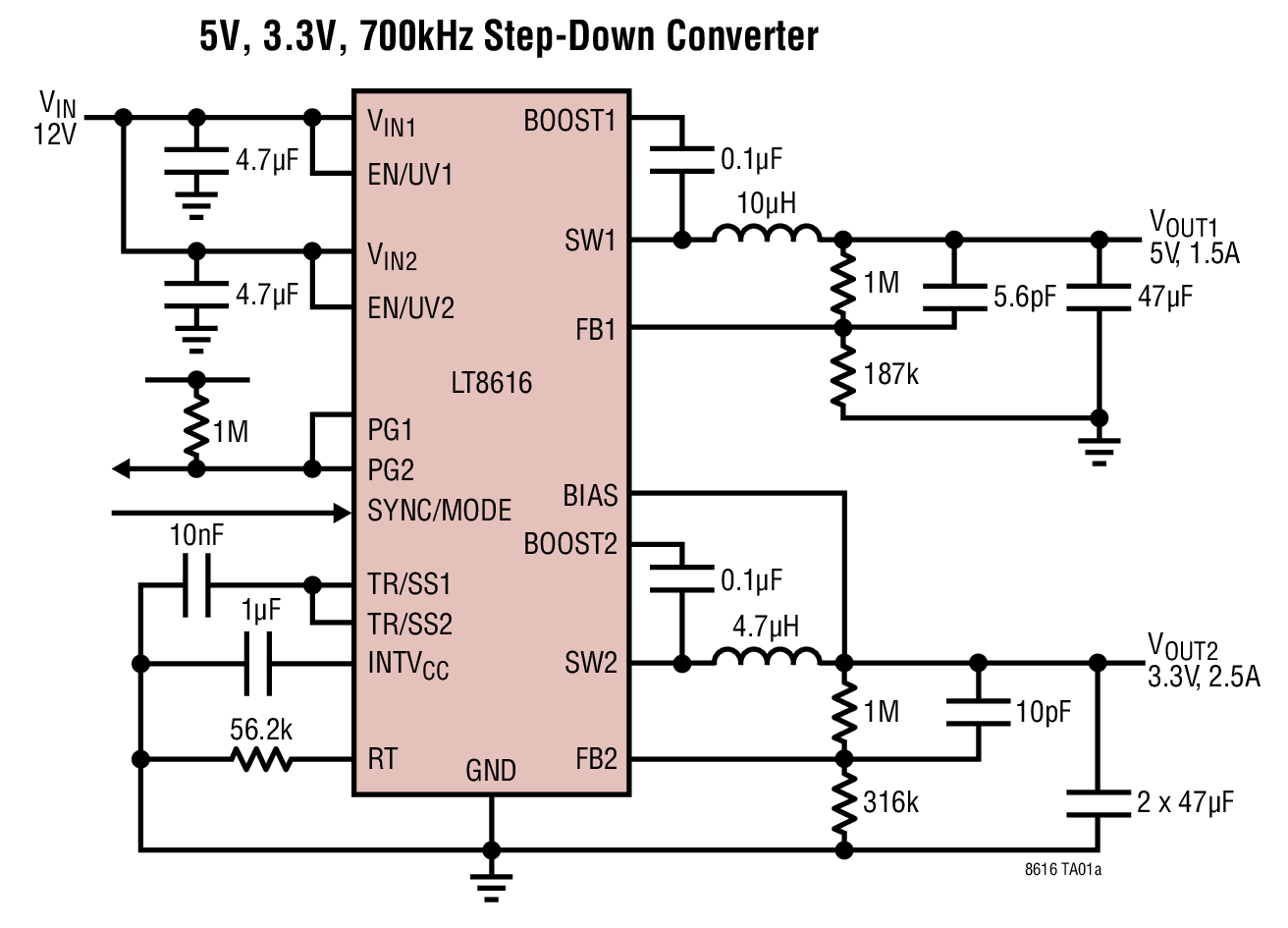

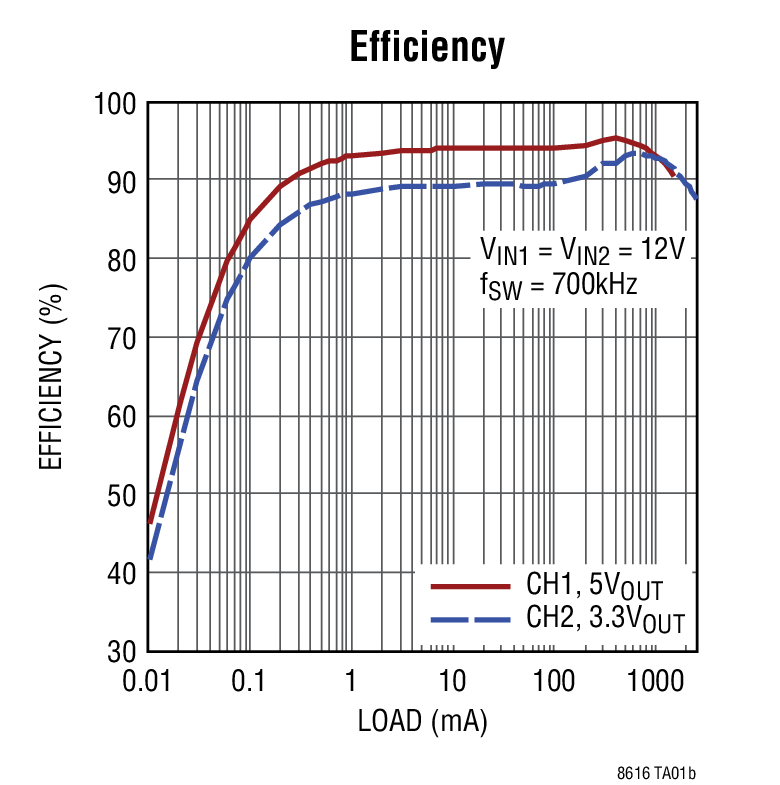

製品概要
show more Icon

LT8616は、高効率、高速のデュアル同期整流式モノリシック降圧スイッチング・レギュレータで、両方のチャネルをイネーブルしているときに消費する静止電流はわずか6.5μAです。どちらのチャネルもスイッチと必要な回路を全て内蔵しているので、必要な外付け部品は最小限で済みます。低リップルのBurst Mode動作により、非常に少量の出力電流まで高い効率が可能であると同時に、出力リップルを最小限に抑えます。SYNCピンを使用すると、外部クロックに同期することができます。ピーク電流モード方式を採用した内部補償により、小型のインダクタを使用できるので、高速トランジェント応答と優れたループ安定性が得られます。イネーブル・ピンのしきい値は高精度の1Vであり、このピンを使用して低電圧ロックアウトを設定することができます。TR/SSピンに接続するコンデンサにより、起動時の出力電圧上昇速度を設定します。更に、各出力が出力電圧設定値の10%以内に入ると、PGピンで通知します。LT8616は、高い信頼性を確保するためTSSOPパッケージで供給されます。


アプリケーション

  • 自動車用電源および産業用電源
  • 汎用の降圧電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$4.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT8616EFE#PBF
  • HTML
  • HTML
LT8616EFE#TRPBF
  • HTML
  • HTML
LT8616EUDE#PBF
  • HTML
  • HTML
LT8616EUDE#TRPBF
  • HTML
  • HTML
LT8616HFE#PBF
  • HTML
  • HTML
LT8616HFE#TRPBF
  • HTML
  • HTML
LT8616IFE#PBF
  • HTML
  • HTML
LT8616IFE#TRPBF
  • HTML
  • HTML
LT8616IUDE#PBF
  • HTML
  • HTML
LT8616IUDE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8616EFE#PBF

製造中

LT8616EFE#TRPBF

製造中

LT8616HFE#PBF

製造中

LT8616HFE#TRPBF

製造中

LT8616IFE#PBF

製造中

LT8616IFE#TRPBF

製造中

4 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8616EFE#PBF

製造中

LT8616EFE#TRPBF

製造中

LT8616EUDE#PBF

製造中

LT8616EUDE#TRPBF

製造中

LT8616HFE#PBF

製造中

LT8616HFE#TRPBF

製造中

LT8616IFE#PBF

製造中

LT8616IFE#TRPBF

製造中

LT8616IUDE#PBF

製造中

LT8616IUDE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8616EFE#PBF

製造中

LT8616EFE#TRPBF

製造中

LT8616HFE#PBF

製造中

LT8616HFE#TRPBF

製造中

LT8616IFE#PBF

製造中

LT8616IFE#TRPBF

製造中

4 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8616EFE#PBF

製造中

LT8616EFE#TRPBF

製造中

LT8616EUDE#PBF

製造中

LT8616EUDE#TRPBF

製造中

LT8616HFE#PBF

製造中

LT8616HFE#TRPBF

製造中

LT8616IFE#PBF

製造中

LT8616IFE#TRPBF

製造中

LT8616IUDE#PBF

製造中

LT8616IUDE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2169A

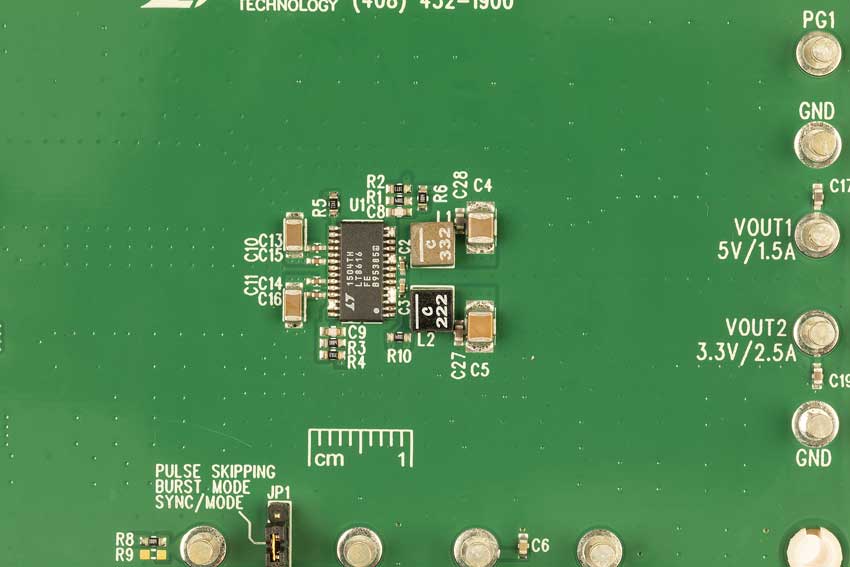

LT8616EFE Demo Board | Dual Sync Buck, 4.1V ≤ VIN ≤ 42V, VOUT1 = 5V @ 1.5A, VOUT2 = 3.3V @ 2.5A

zoom

DC2169A

LT8616EFE Demo Board | Dual Sync Buck, 4.1V ≤ VIN ≤ 42V, VOUT1 = 5V @ 1.5A, VOUT2 = 3.3V @ 2.5A

LT8616EFE Demo Board | Dual Sync Buck, 4.1V ≤ VIN ≤ 42V, VOUT1 = 5V @ 1.5A, VOUT2 = 3.3V @ 2.5A

製品の詳細

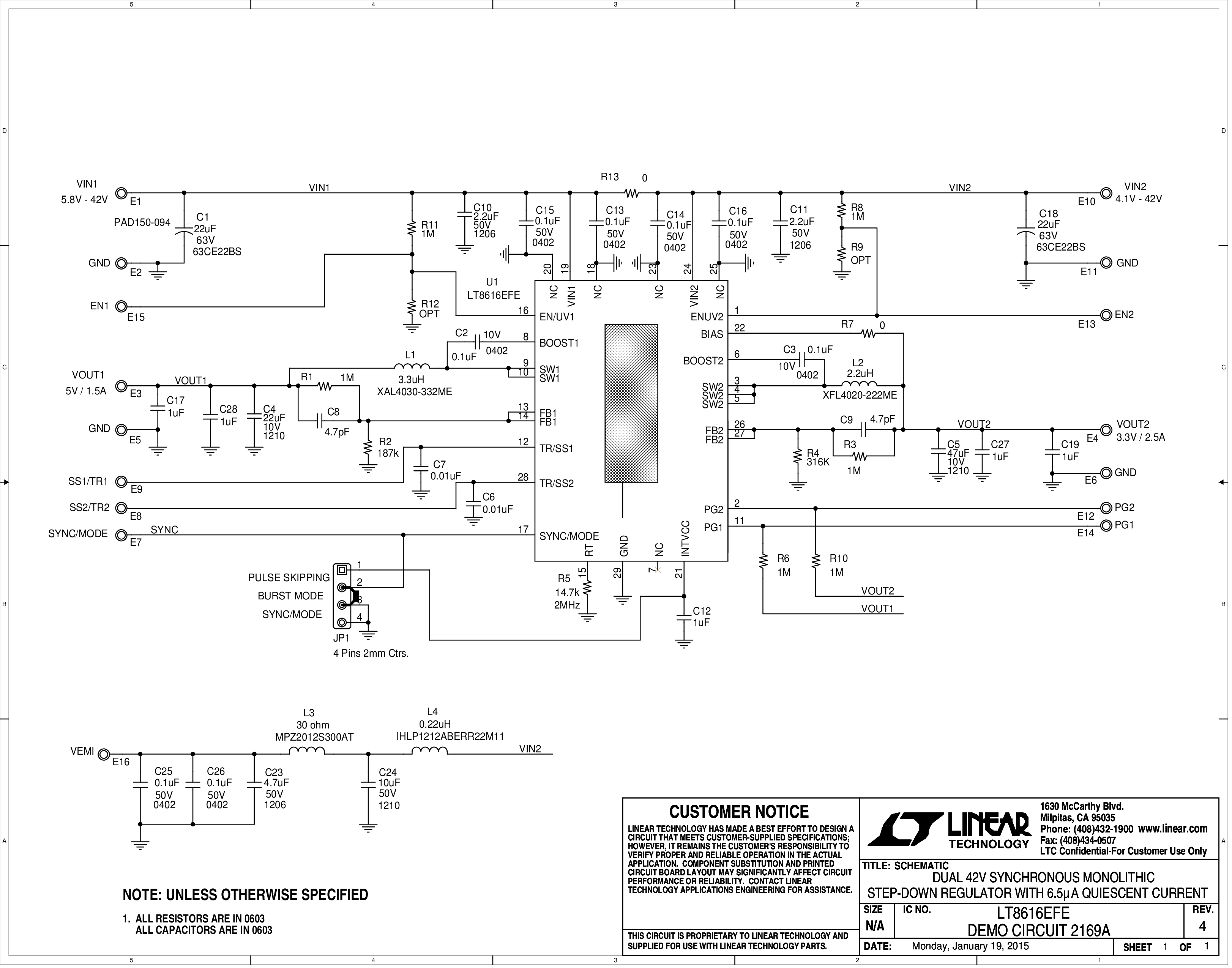

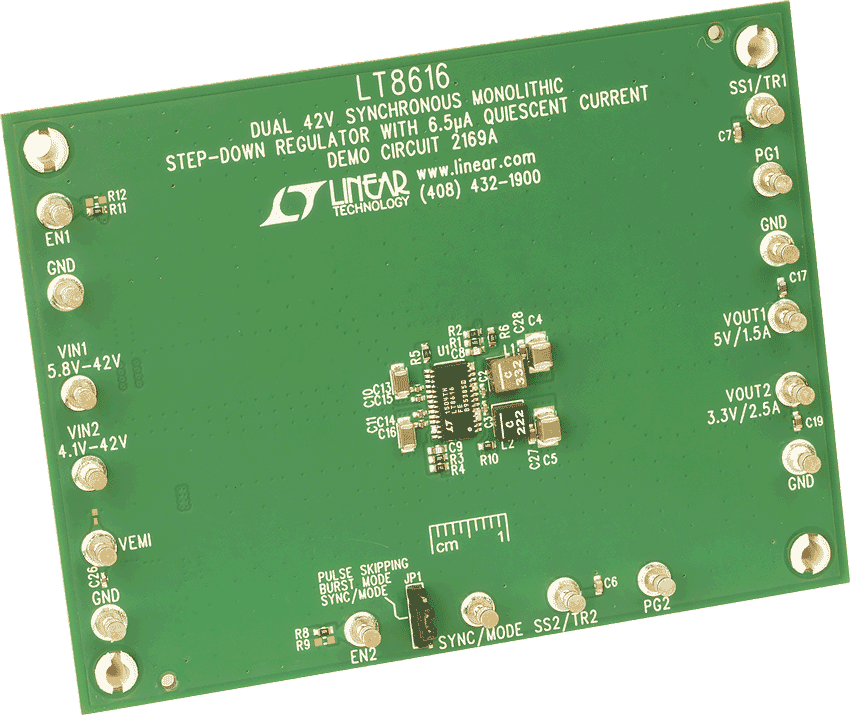

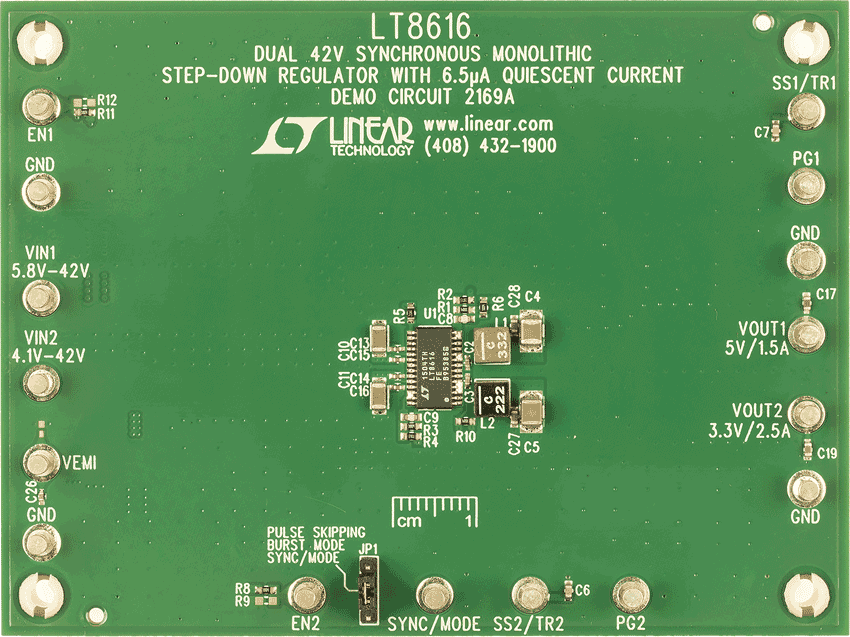

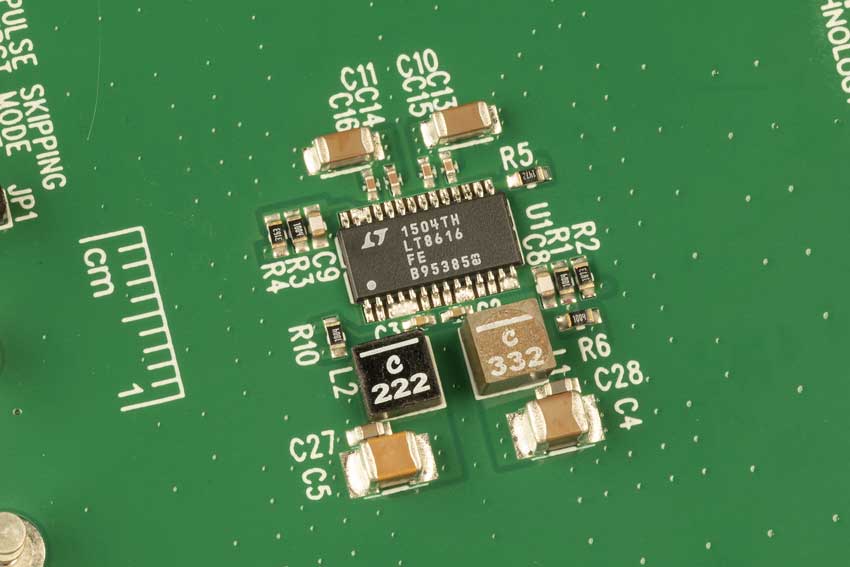

Demonstration circuit 2169A is a dual monolithic step-down DC/DC switching regulator featuring the LT8616. The LT8616 is a high efficiency, high speed, dual synchronous monolithic step-down switching regulator that consumes only 6.5μA of quiescent current with both channels enabled. The demo circuit is designed for 5V, 1.5A and 3.3V, 2.5A outputs. Both channels contain all switches and necessary circuitry to minimize the external components and solution size. Fast minimum ON time of 35ns enables high VIN to low VOUT conversion at high switching frequency. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.
