LT8490: 最大電力点追従制御（MPPT）機能を備えた高電圧、大電流の昇降圧バッテリ充電コントローラ データシート (Rev. )7/30/2014PDF1M
製品概要
機能と利点
- 入力電圧範囲：6V～80V
- VBATの電圧範囲：1.3V～80V
- 1本のインダクタで、VBATより高い、低い、または等しい入力電圧が可能
- 太陽電池式充電向けの自動MPPT
- 自動的な温度補償
- ソフトウェアまたはファームウェアの開発が不要
- 太陽電池パネルまたはDC電源による動作
- 入力電流と出力電流のモニタ・ピン
- 4つの帰還ループを内蔵
- 同期可能な固定周波数：100kHz～400kHz
- 64ピン(7mm × 11mm × 0.75mm)QFNパッケージ
製品概要
LT8490は、密閉型鉛（SLA）蓄電池、浸水鉛蓄電池、ゲル電池、リチウムイオン電池など、大半の種類のバッテリで使用される定電流/定電圧（CCCV）充電プロファイルを実装した昇降圧スイッチング･レギュレータ・バッテリ・チャージャです。このデバイスは出力電圧より高い、低い、または等しい入力電圧で動作し、太陽電池パネルまたはDC電源を電源にすることができます。内蔵のロジック回路により、太陽電池アプリケーション向けの自動最大電力点制御（MPPT）機能を実現します。LT8490は、バッテリに熱的に結合した外付けのサーミスタを検出することにより、温度を自動的に補償できます。チャージャの情報を含んでいるSTATUSピンおよびFAULTピンの信号を使用して、LEDインジケータ・ランプを駆動できます。LT8490は高さの低い（0.75mm）7mm×11mmの64ピンQFNパッケージで供給されます。
アプリケーション
- 太陽電池式バッテリ・チャージャ
- 多様な種類の鉛蓄電池充電
- リチウムイオン・バッテリ・チャージャ
- バッテリ装着型の産業用機器または軍用携帯機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R555 Reliability Data3/23/2018PDF25 K
-

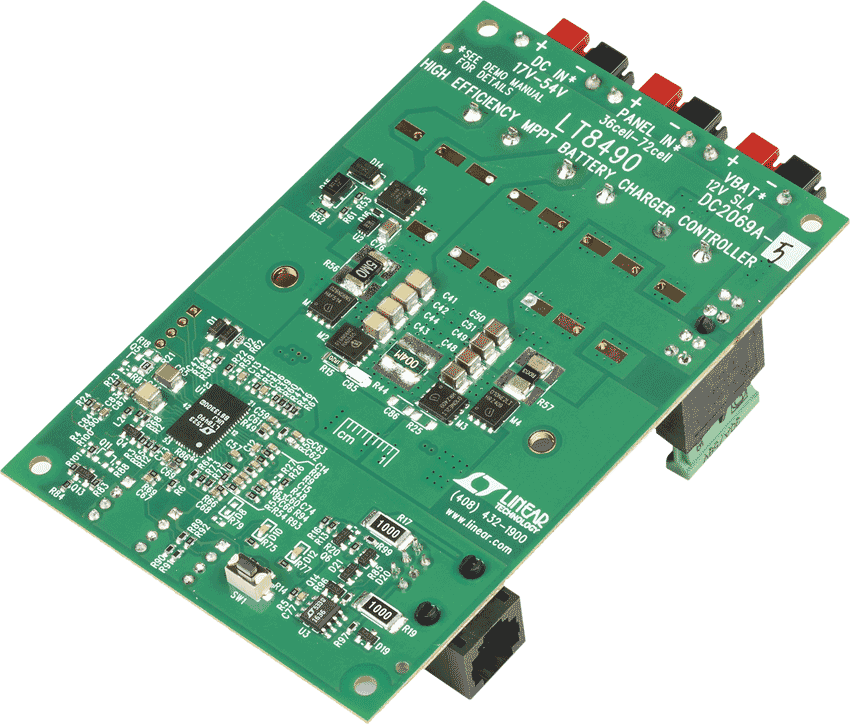

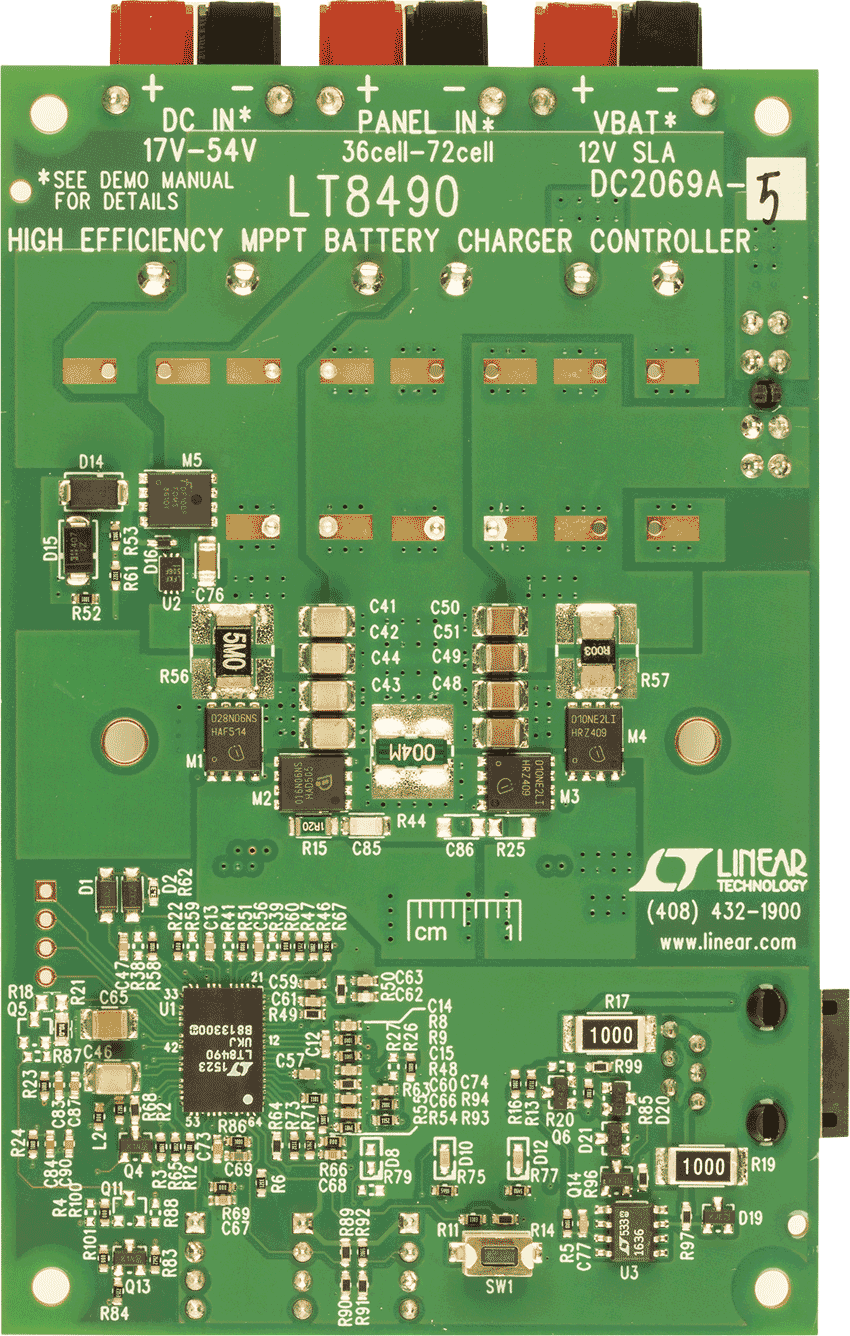

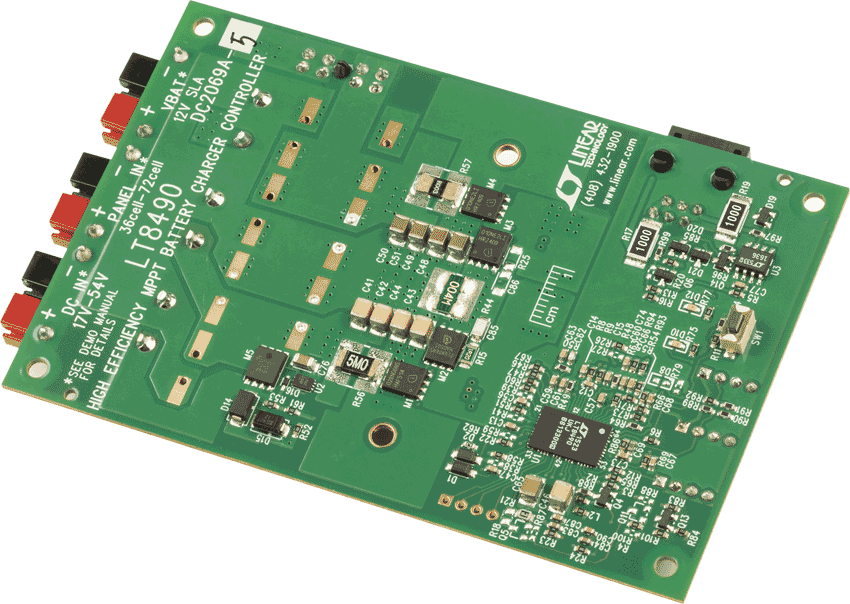

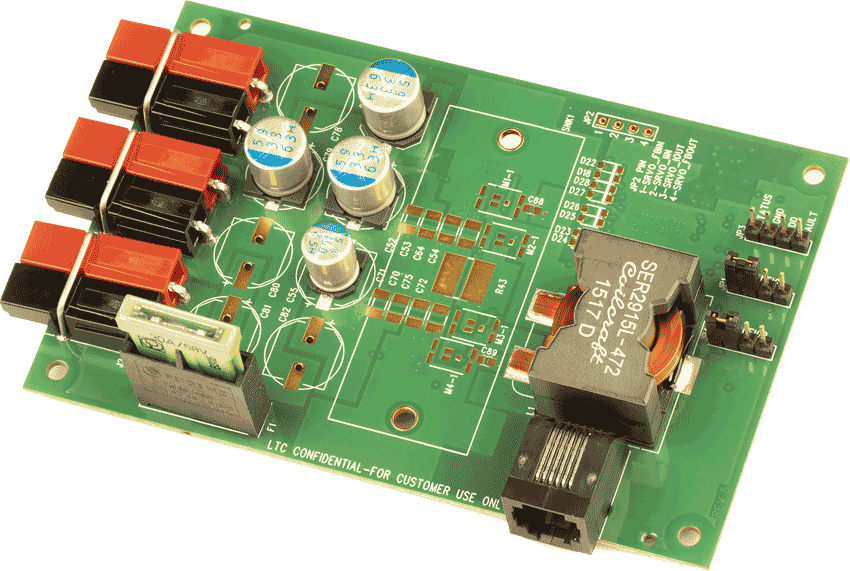

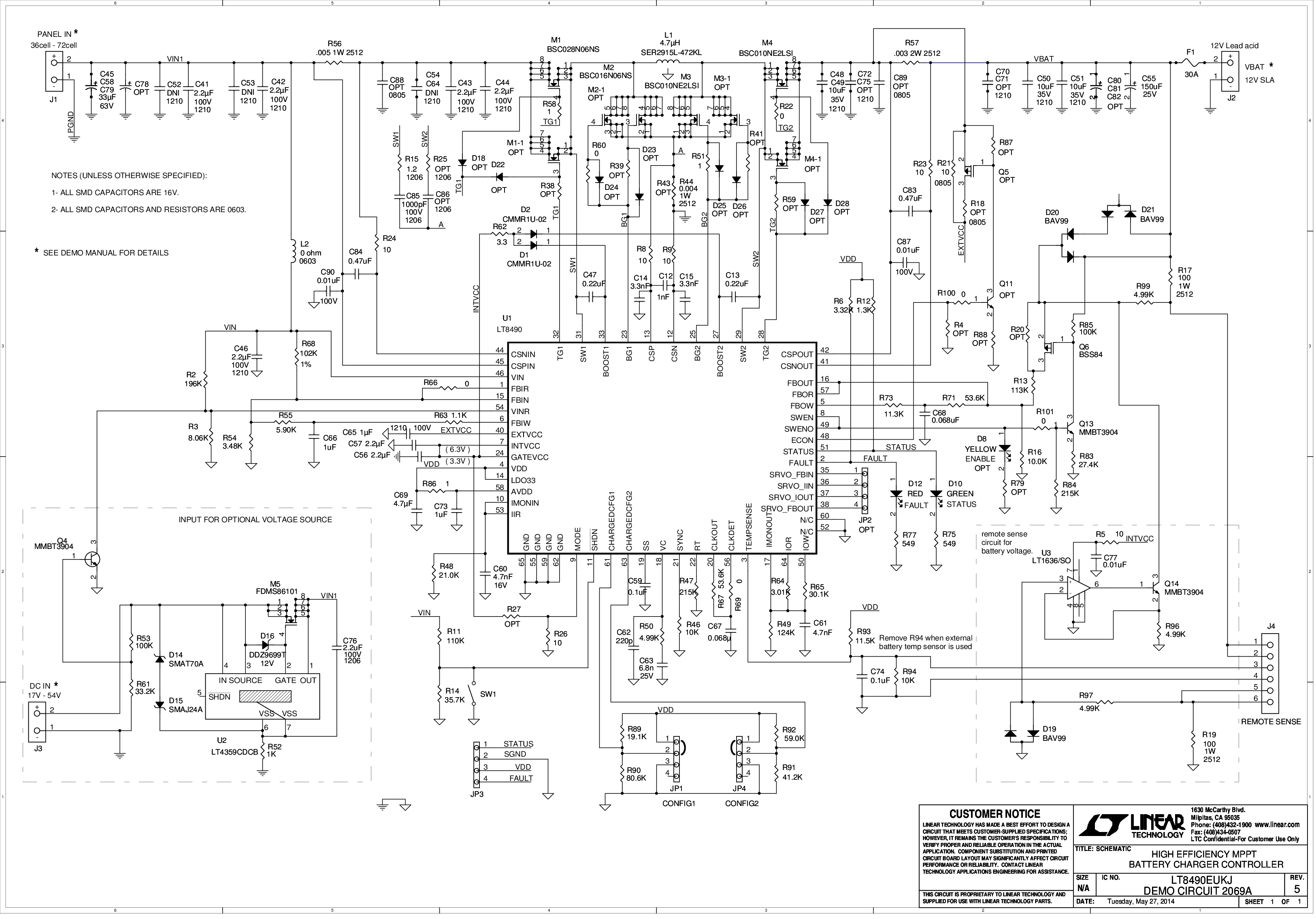

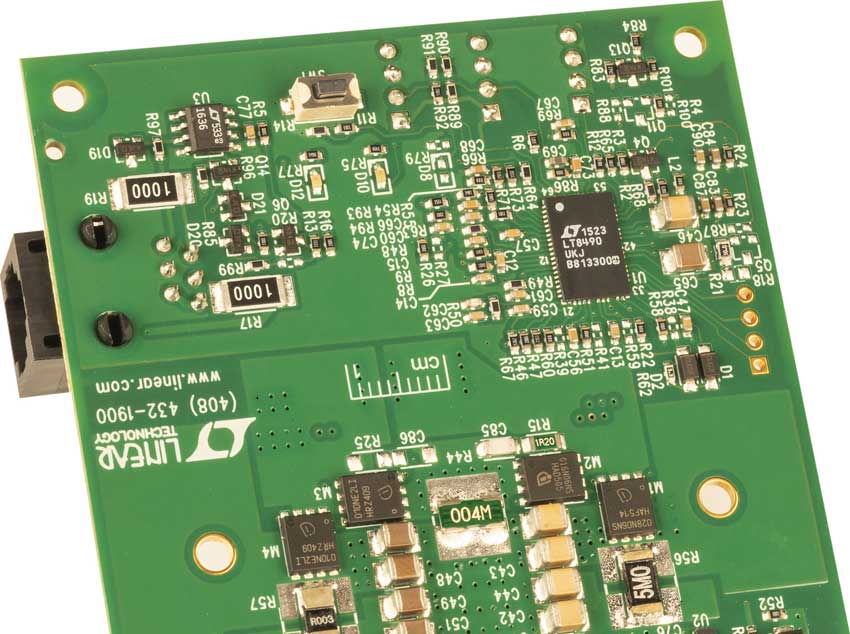

DC2069A - Demo Manual9/22/2015PDF408K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT8490EUKJ#PBF | 材料宣誓書（MD） | 信頼性データ | 64(58)-Lead Plastic QFN (7mm × 11mm) | |
| LT8490EUKJ#TRPBF | 材料宣誓書（MD） | 信頼性データ | 64(58)-Lead Plastic QFN (7mm × 11mm) | |
| LT8490IUKJ#PBF | 材料宣誓書（MD） | 信頼性データ | 64(58)-Lead Plastic QFN (7mm × 11mm) | |
| LT8490IUKJ#TRPBF | 材料宣誓書（MD） | 信頼性データ | 64(58)-Lead Plastic QFN (7mm × 11mm) | |
| ウェハ・ファブリケーション・データ | R555 Reliability Data |
