LTC2966

100Vマイクロパワー・デュアル電圧モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$2.94
特長
  • 広い動作電圧範囲:3.5V~100V

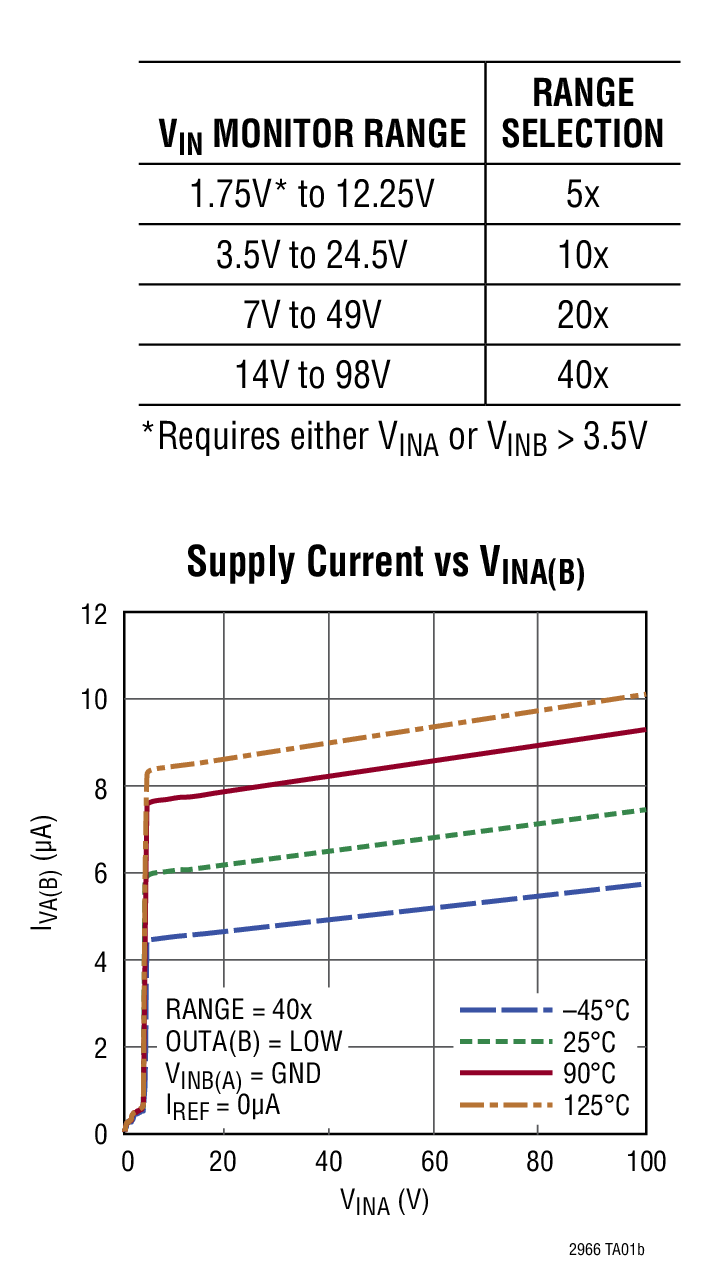

  • 広いモニタ電圧範囲:1.75V~98V
  • 静止電流:7μA
  • 調整可能なしきい値範囲
  • 値の大きい抵抗分割器を内蔵
  • 全温度範囲でのしきい値精度:±1.4%(最大)
  • 極性選択
  • 定格出力:100V
  • 選択可能な組み込みヒステリシス

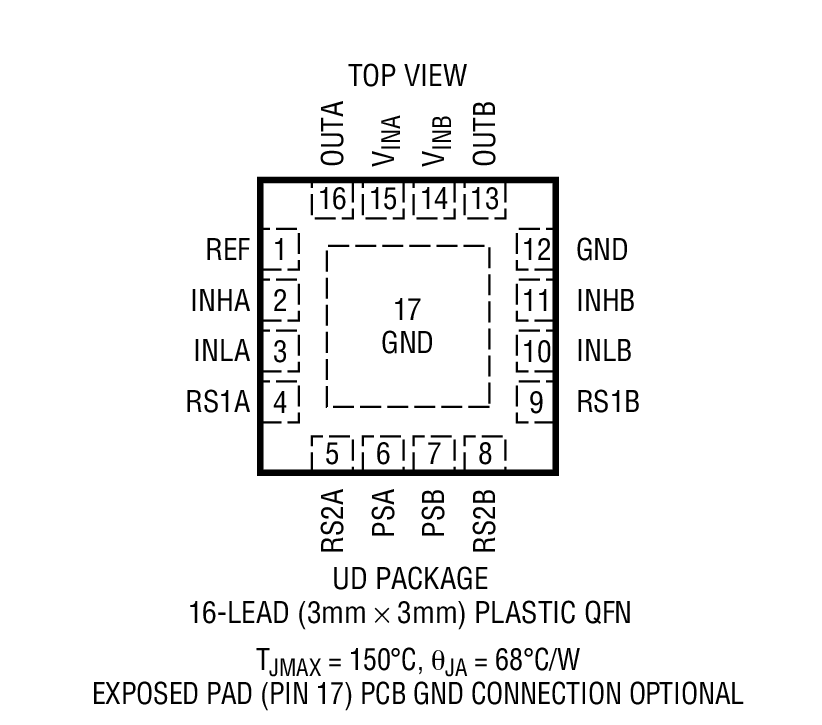

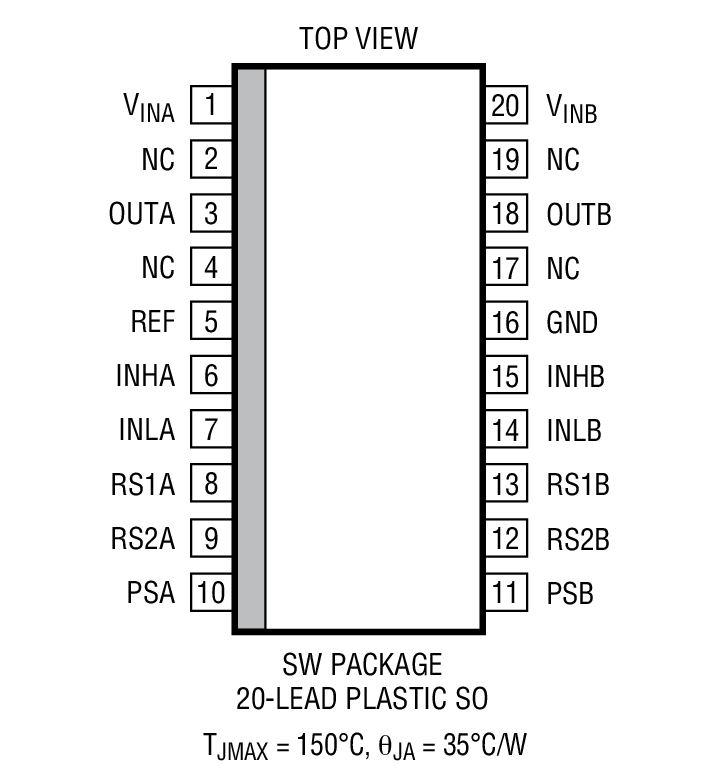

  • 20ピンSWパッケージおよび16ピン(3mm × 3mm)QFNパッケージ
製品概要
show more Icon

LTC2966は、低電流、高電圧のデュアル・チャネル電圧モニタです。値の大きい内部抵抗が入力モニタ・ピンの電圧を検出するので、小型で低消費電力のソリューションを実現します。各チャネルに2つのコンパレータ・リファレンス入力(INH/INL)が組み込まれているので、内蔵のリファレンスからバイアスされている外付け抵抗分割器を使用して“H”と“L”のしきい値を構成することができます。内部抵抗分割器を5倍、10倍、20倍、または40倍の倍率に設定する範囲選択ピンをチャネルごとに備えています。しきい値は範囲選択の設定に従って調整されます。さらに、INHまたはINLを接地して組み込みのヒステリシスを有効にすることができます。極性選択ピンにより、各出力を反転することができます。出力は100V対応であり、内部電源との間に500kのプルアップ抵抗を内蔵しています。
