LTC3305

鉛蓄電池バッテリ・バランサ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.25
特長
  • 直列に接続された最大4本の12V鉛蓄電池のバランスを1つのICで調整
  • すべてN-FETの設計
  • 大型の直列バッテリ・パックのバランスを調整するため積み重ね可能
  • 単独動作により、外部マイクロプロセッサまたは制御回路不要
  • バランス調整電流を外付けのPTCサーミスタによって制限
  • 連続モードおよびタイマ・モード
  • プログラム可能なUVおよびOVフォルトしきい値
  • プログラム可能な終了時刻および終端電圧
  • 熱特性が改善された38ピンTSSOPパッケージ
製品概要
show more Icon

LTC3305は、直列に接続された最大4本の鉛蓄電池のバランスを調整します。電圧モニタ回路、ゲート駆動回路、およびフォルト検出回路をすべて内蔵しています。LTC3305は単独動作に合わせて設計されているので、外部制御回路は一切必要ありません。

LTC3305は、補助バッテリまたは代替蓄電池を採用して、スタック内にある個々のバッテリとの間で電荷を転送します。モード・ピンにより、タイマ・モードと連続モードの2つの動作モードが可能です。タイマ・モードでは、バランス調整動作が完了すると、LTC3305は設定時間の間低消費電力状態になり、その後、バッテリのバランスを定期的に再調整します。連続モードでは、バッテリのバランスが調整されて設定終端電圧になった後でも、バランス調整動作は継続されます。

LTC3305は熱特性が改善された38ピンTSSOPパッケージで供給されます。


アプリケーション

  • 通信機器のバックアップ・システム
  • 家庭用のバッテリ駆動バックアップ・システム
  • 産業用電気自動車
  • エネルギー貯蔵システム(ESS)
  • 医療機器Telecom Backup Systems

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$8.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3305EFE#PBF
  • HTML
  • HTML
LTC3305EFE#TRPBF
  • HTML
  • HTML
LTC3305IFE#PBF
  • HTML
  • HTML
LTC3305IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3305EFE#PBF

製造中

LTC3305EFE#TRPBF

製造中

LTC3305IFE#PBF

製造中

LTC3305IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3305EFE#PBF

製造中

LTC3305EFE#TRPBF

製造中

LTC3305IFE#PBF

製造中

LTC3305IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

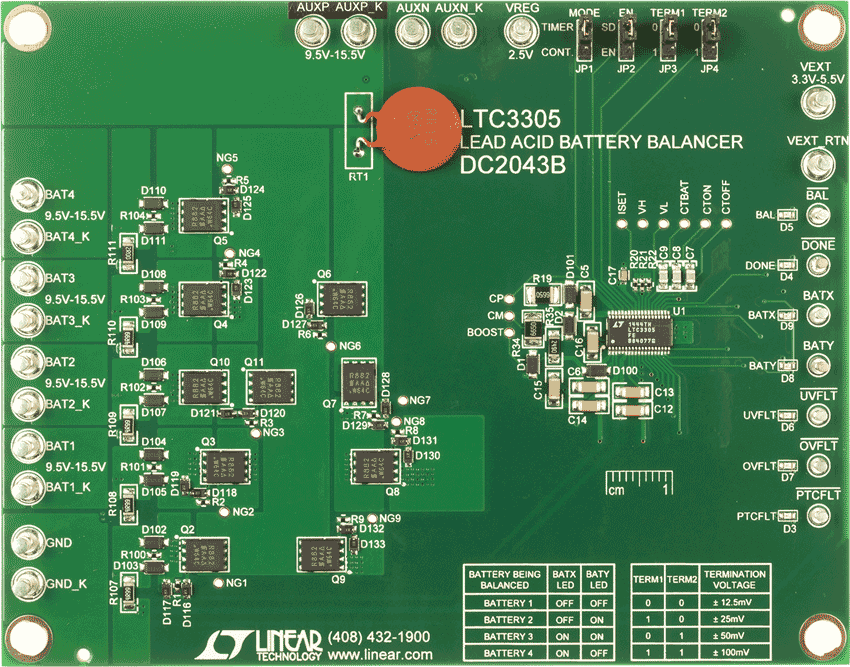

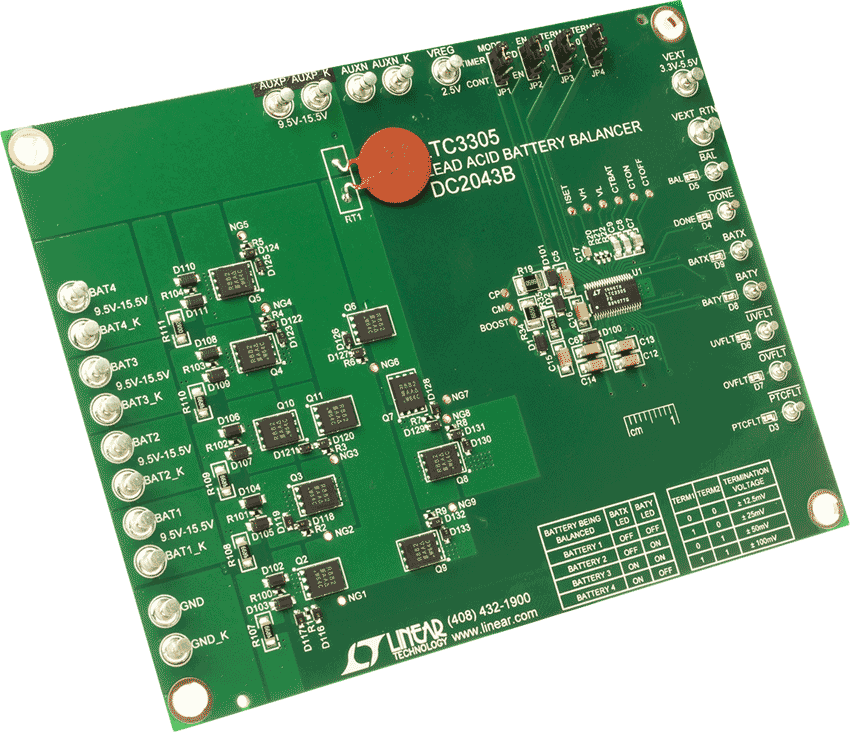

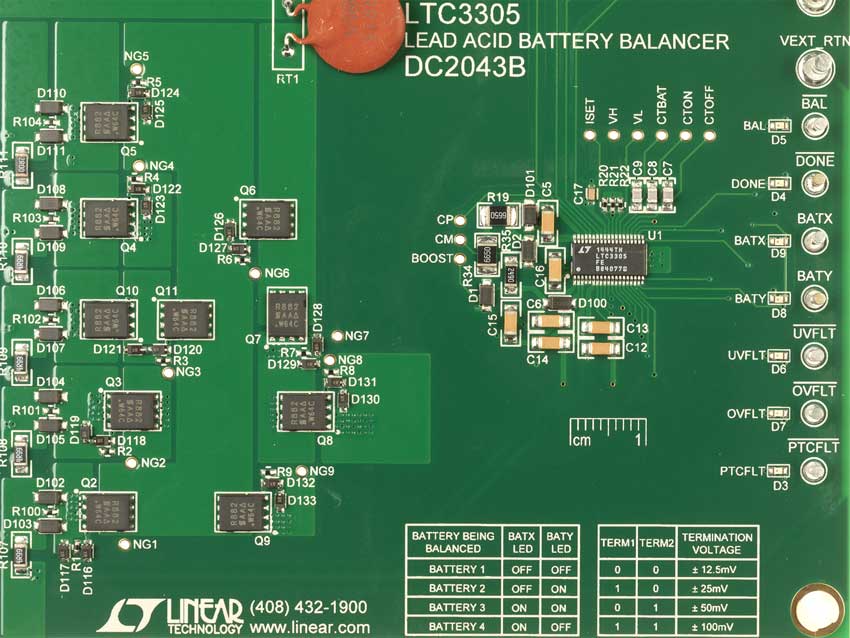

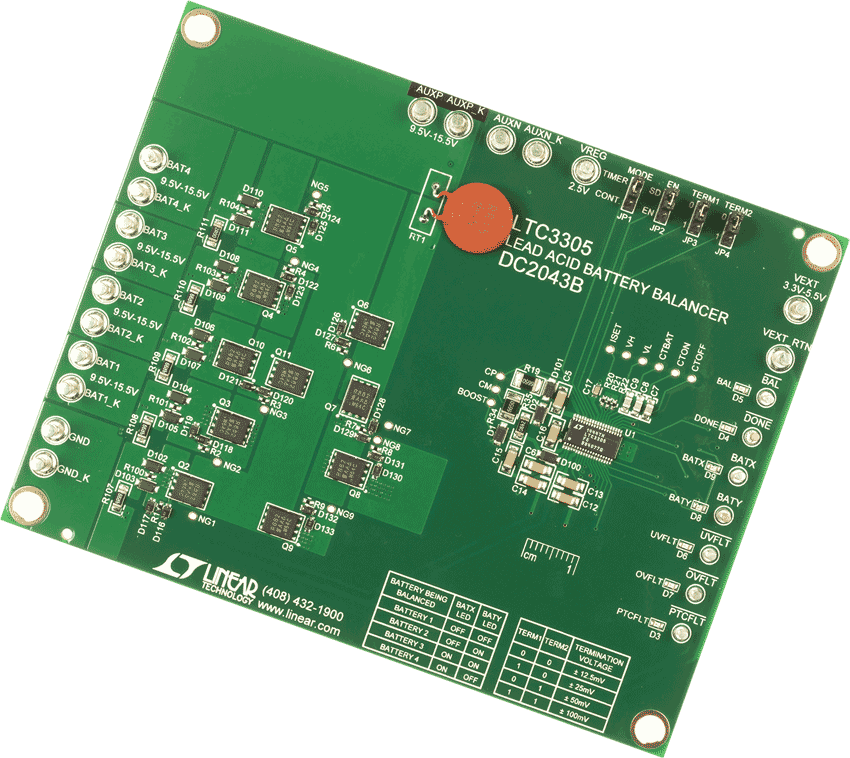

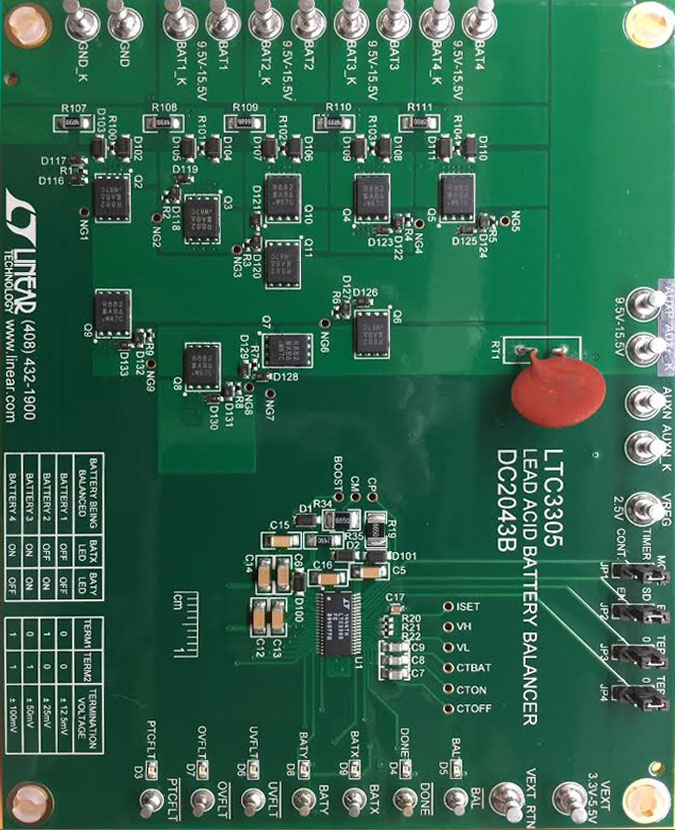

DC2043B

LTC3305EFE Demo Board | Lead Acid Battery Balancer for 2-4 Cells

zoom

DC2043B

LTC3305EFE Demo Board | Lead Acid Battery Balancer for 2-4 Cells

LTC3305EFE Demo Board | Lead Acid Battery Balancer for 2-4 Cells

製品の詳細

Demonstration circuit 2043B is a lead-acid battery balancer featuring the LTC3305. The LTC3305 balances up to four lead-acid batteries connected in series and incorporates all voltage monitoring, gate drive and fault detection circuitry. The LTC3305 employs an auxiliary battery or an alternative storage means to transfer charge to or from each individual battery within the stack. There are two operating modes, TIMER mode and CONTINUOUS mode, selected by the MODE pin. In TIMER mode, once the balancing operation is complete, the LTC3305 goes to a low power state for a programmed time and then periodically rebalances the batteries. In CONTINUOUS mode, the balancing operation continues even after the batteries are balanced to their programmed termination voltage.
