LT8362

新規設計に推奨

2A、60Vスイッチを内蔵した低静止電流の昇圧/SEPIC/反転コンバータ

データシート (Rev. B)
製品セレクション・テーブル
製品モデル
24
1Ku当たりの価格
最低価格：$2.18
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 広い入力電圧範囲：2.8V ～60V
  • 超低静止電流および低リップルのBurst Mode®動作：IQ = 9μA
  • 2A/60Vのパワー・スイッチ
  • 1本の帰還ピンを使用して、正または負の出力電圧を設定
  • プログラム可能な周波数（300kHz ～2MHz）
  • 外部クロックと同期可能
  • 低EMIを実現するスペクトラム拡散変調
  • BIASピンにより高効率に対応
  • プログラム可能な低電圧ロックアウト（UVLO）
  • 熱特性が改善された10ピン3mm×3mm DFNパッケージおよび16ピンMSOPパッケージ
LT8362
2A、60Vスイッチを内蔵した低静止電流の昇圧/SEPIC/反転コンバータ
2MHz, 48V Output Boost Converter Efficiency and Power Loss Package Image 1 Package Image 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
高電圧ホットスワップ・コントローラ 1
LTC4380
新規設計に推奨 低静止電流サージ・ストッパー
低電圧ホットスワップ・コントローラ 1
LTC4231
新規設計に推奨 マイクロパワーHot Swapコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8362

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2517A

LT8362デモ・ボード | 4.5V～42VIN 低EMIインバータ、VOUT = -12V @ 最大1A、2MHz fSWITCH

今すぐ購入 詳細を表示

製品詳細

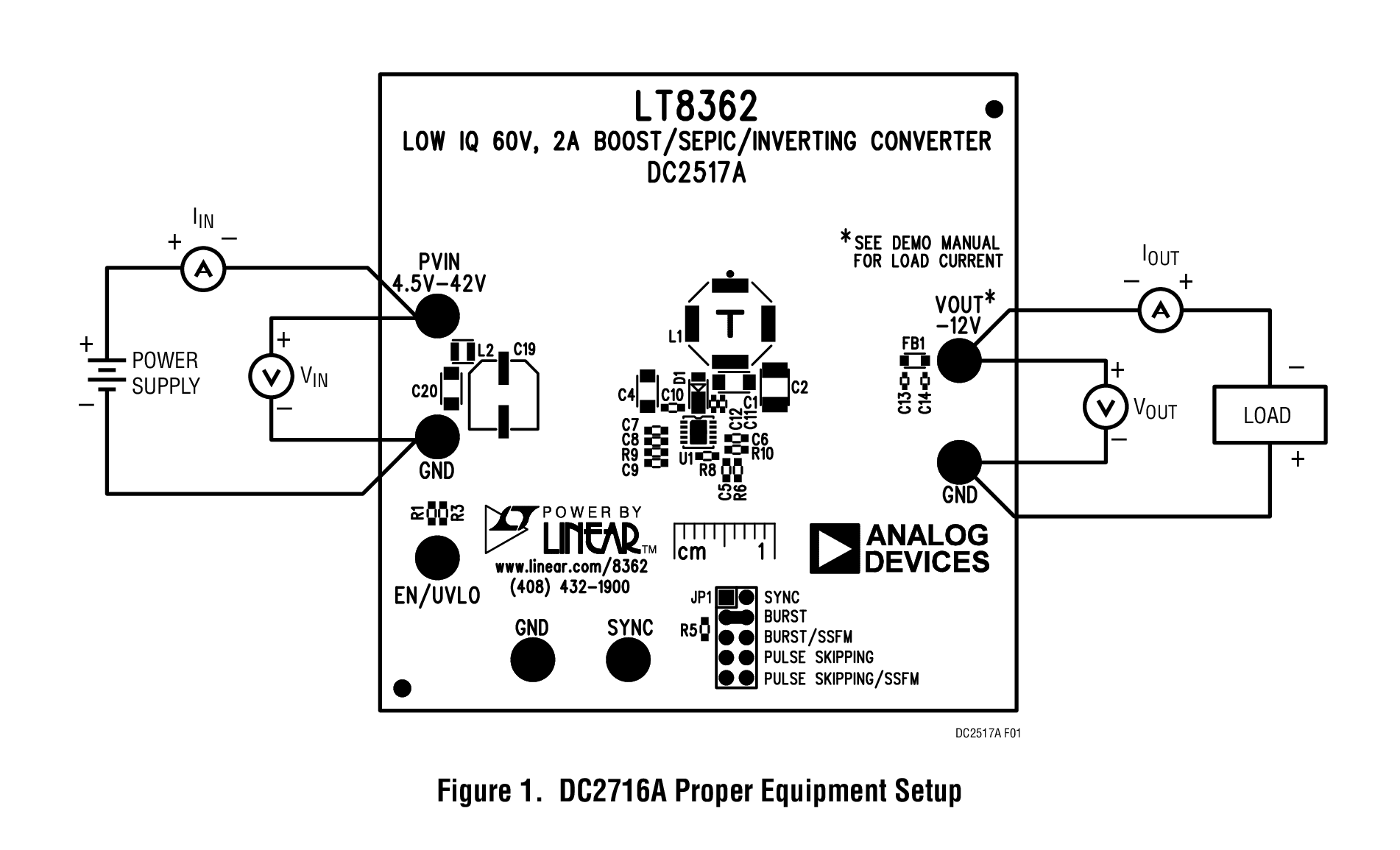

デモ回路2517Aは、CUK構成のLT8362を使用しています。スイッチング周波数2MHzで動作し、出力電流最大1A（入力電圧による）で、4.5V～42V電源を–12Vに変換するよう設計されています。LT8362は60Vほどの高電圧入力で動作できますが、この​デモ回路ではスイッチの最大電圧（|VOUT| + VIN <60V）により入力が制限されています。

eval board
schematic 5
schematic 6
schematic 7
SCP-LT8362-B-EVALZ

LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵ブースト・コンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路SCP-LT8362-B-EVALZは、昇圧構成のLT8362を採用しています。スイッチング周波数2MHzで動作し、出力電圧は12Vになります。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

このデモ・マニュアルには、LT8362の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8362のデータシートを参照してください。

eval board
schematic 8
schematic 9
schematic 10
SCP-LT8362-I-EVALZ

LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵CUKコンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路SCP-LT8362-I-EVALZは、CUK構成のLT8362を採用しています。スイッチング周波数2MHzで動作し、出力電流最大1A（入力電圧による）で、4.5V～42V電源を–15Vに変換するよう設計されています。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8362の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8362のデータシートを参照してください。

eval board
schematic 11
schematic 12
schematic 13
SCP-LT8362-S-EVALZ

LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵SEPICコンバータ

今すぐ購入 詳細を表示

製品詳細

デモ回路SCP-LT8362-S-EVALZは、SEPIC構成のLT8362を採用しています。スイッチング周波数2MHzで動作し、出力電圧は12Vになります。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、LT8362の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT8362のデータシートを参照してください。

eval board
schematic 14
schematic 15
schematic 16
schematic 17
DC2628A

LT8362デモ・ボード | VIN = 10V～36V、VOUT = 48V（280mA～1000mA時）

今すぐ購入 詳細を表示

製品詳細

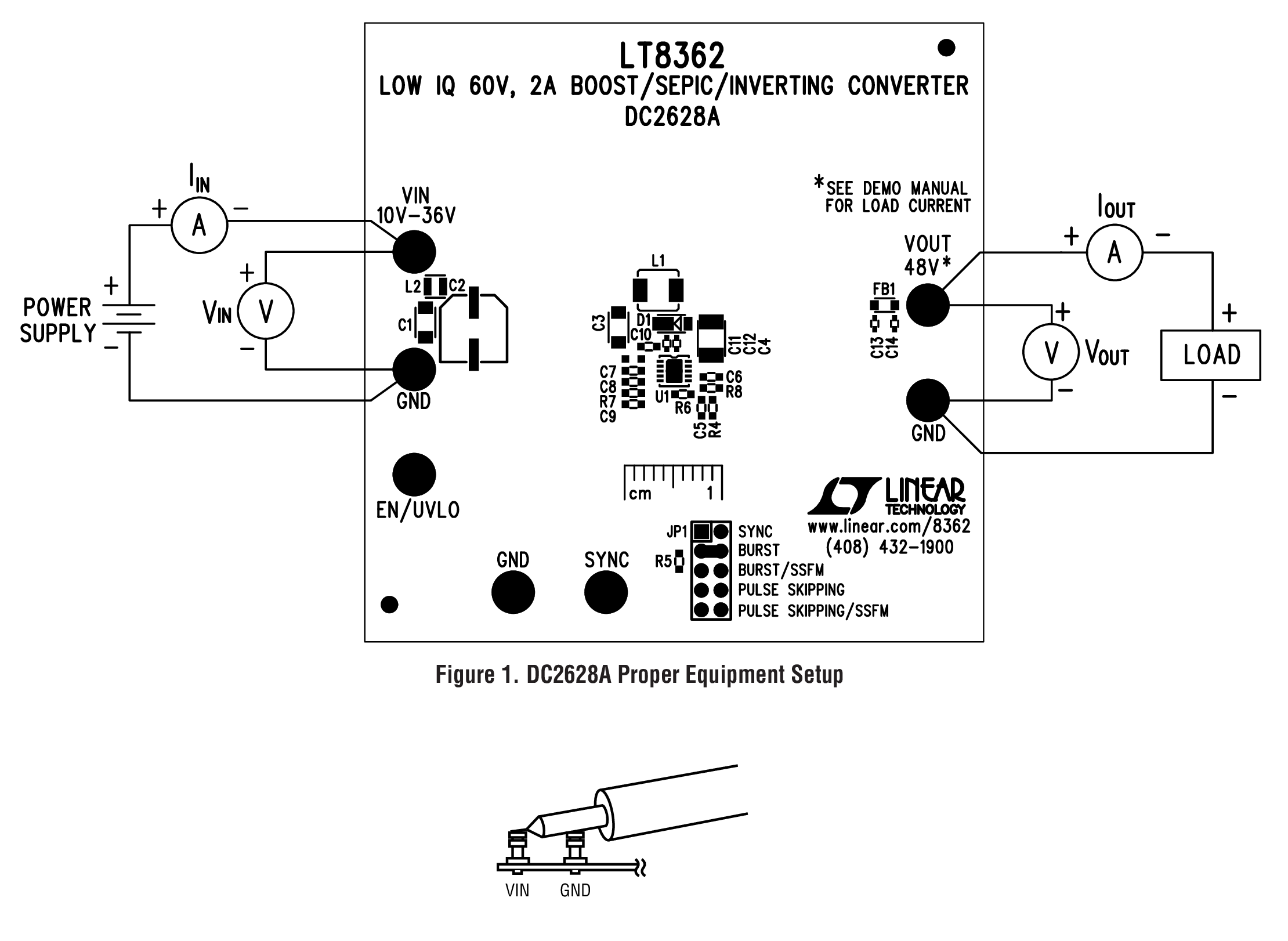

デモ回路2628Aは、昇圧構成のLT8362を採用しています。コンバータは280mA～1000mA（入力電圧による）で、10V～36V電源を48Vに変換するよう設計されており、スイッチング周波数2MHzで動作します。
DC2517A
LT8362デモ・ボード | 4.5V～42VIN 低EMIインバータ、VOUT = -12V @ 最大1A、2MHz fSWITCH

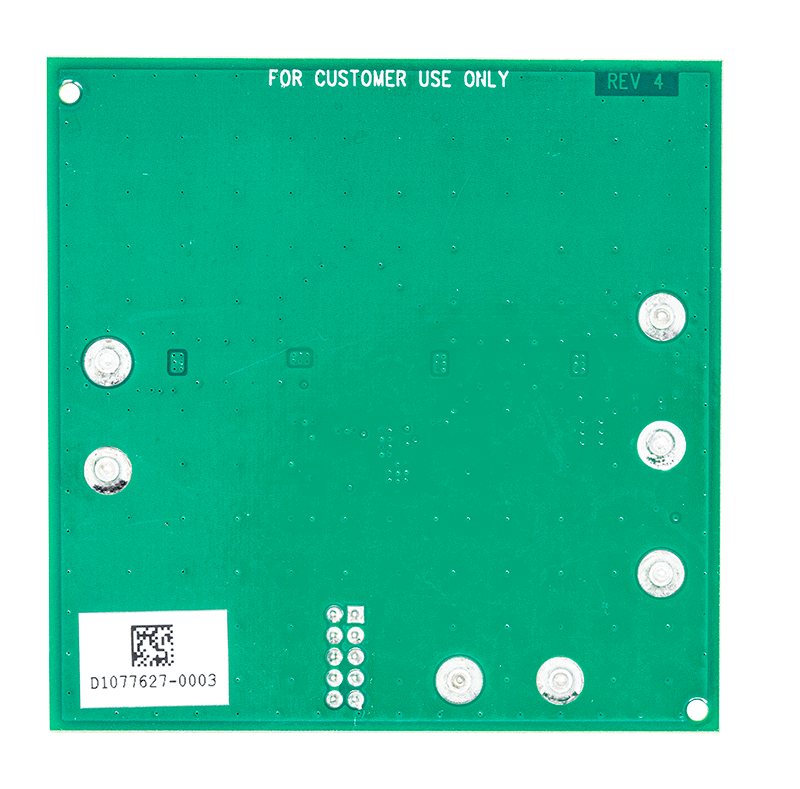

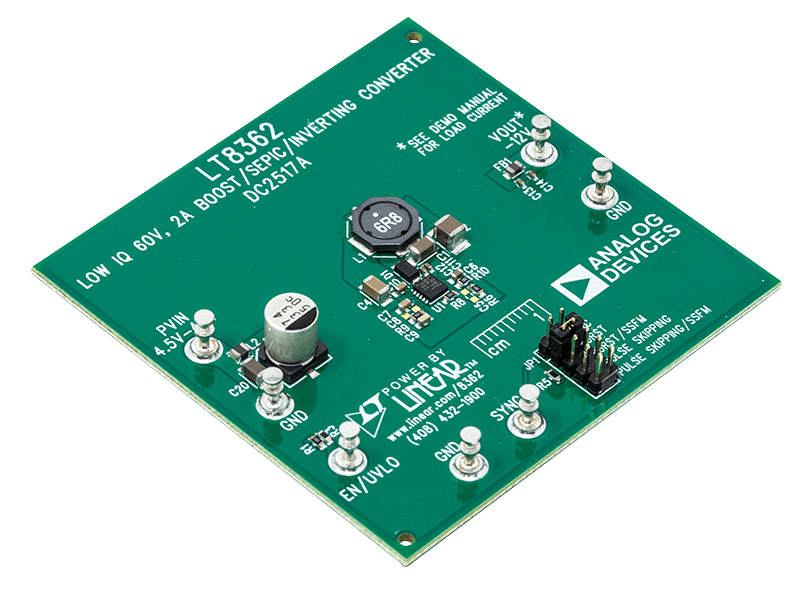

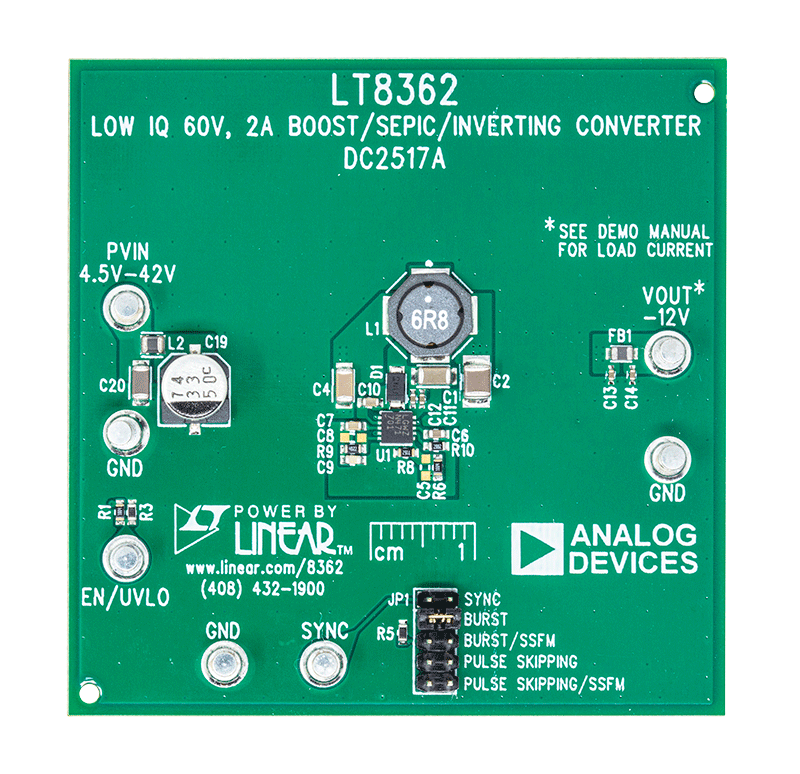

DC2517A Evaluation Board DC2517A Evaluation Board - Top View DC2517A Evaluation Board - Bottom View DC2517A
SCP-LT8362-B-EVALZ
LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵ブースト・コンバータ

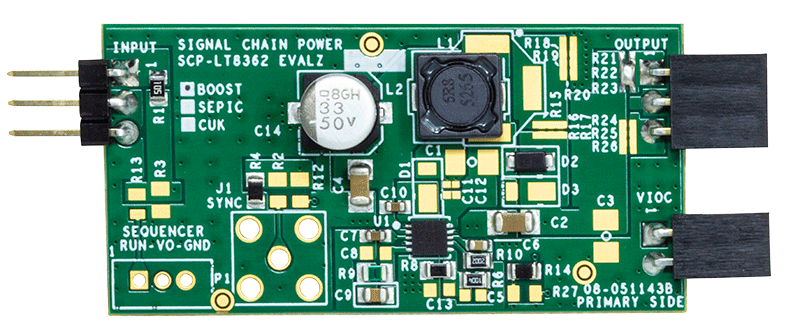

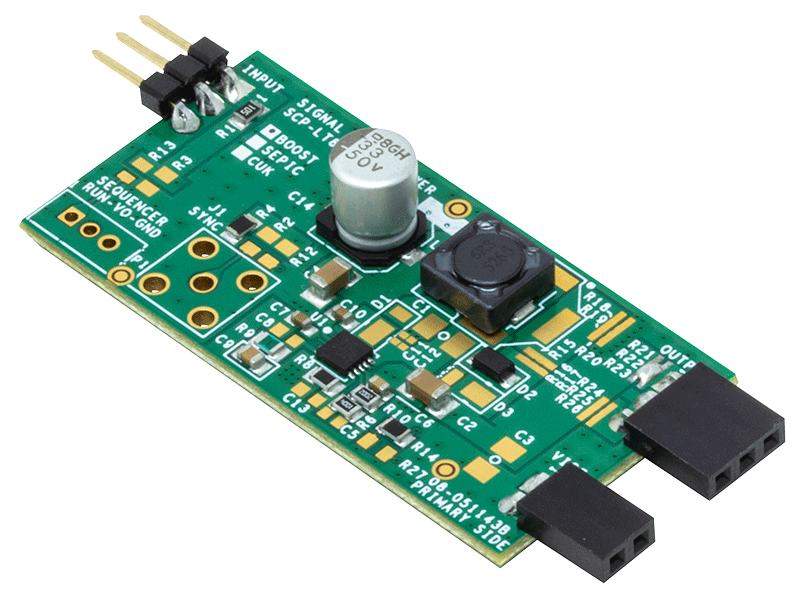

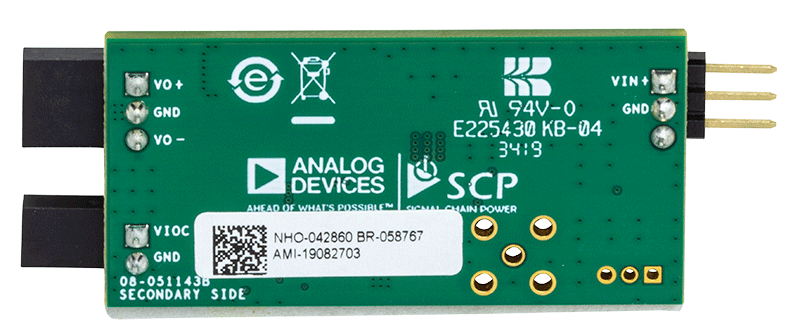

SCP-LT8362-B SCP-LT8362-B - Top View SCP-LT8362-B - Bottom View
SCP-LT8362-I-EVALZ
LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵CUKコンバータ

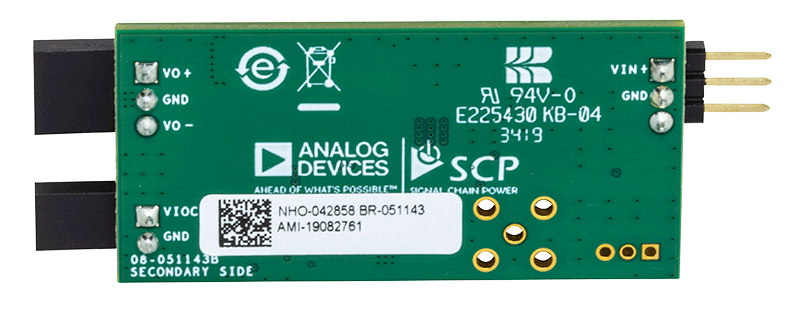

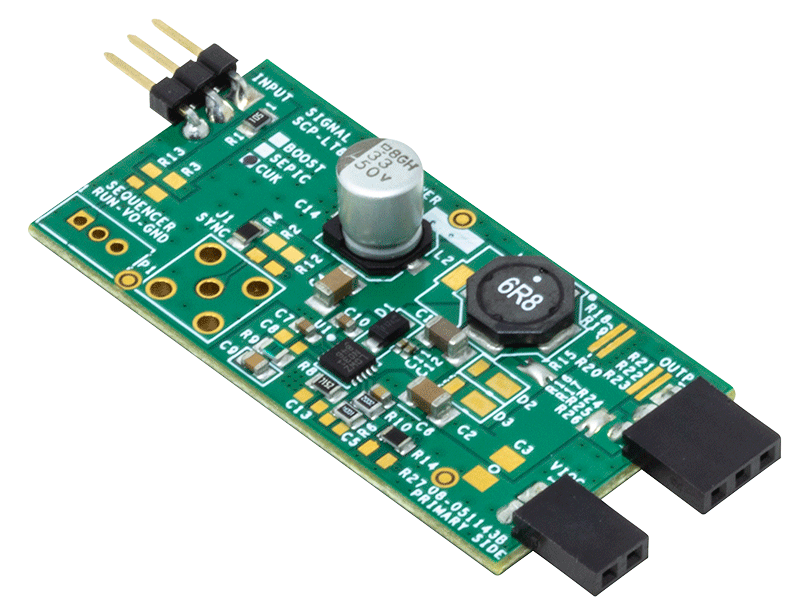

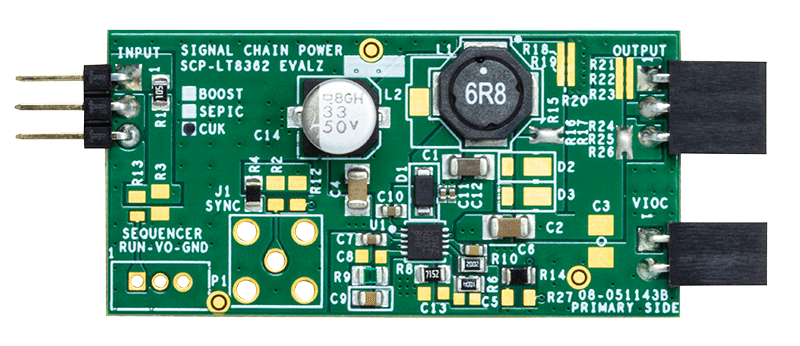

SCP-LT8362-I SCP-LT8362-I - Top View SCP-LT8362-I - Bottom View
SCP-LT8362-S-EVALZ
LT8362シグナル・チェーン評価用ボード | 2A、60Vスイッチ内蔵SEPICコンバータ

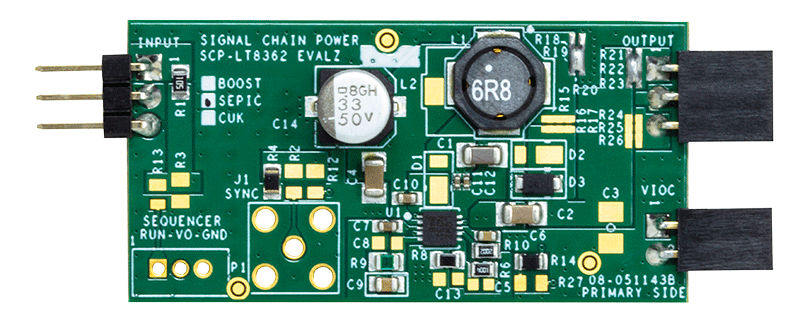

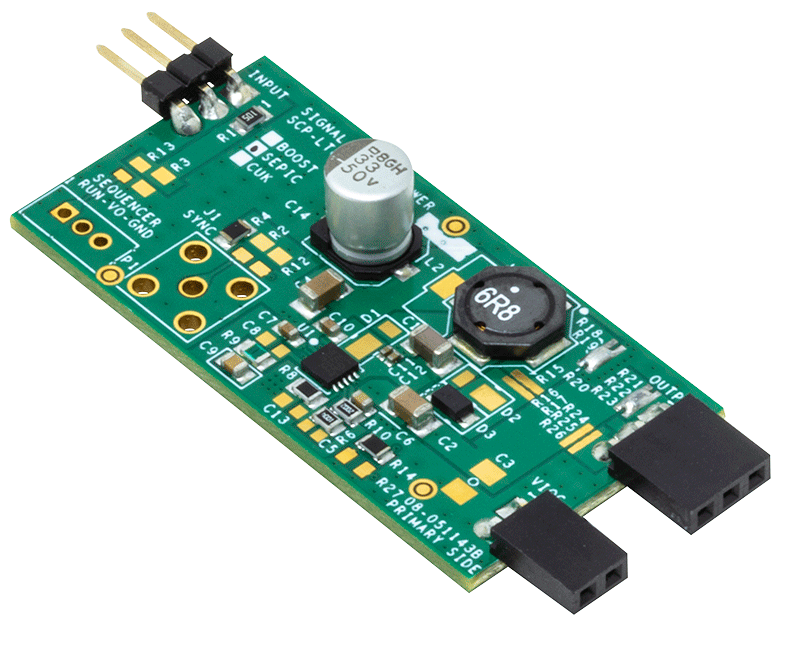

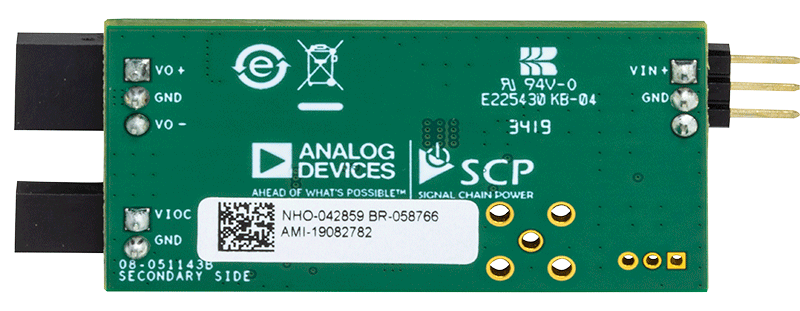

LT8362 Signal Chain Evaluation Board LT8362 Signal Chain Evaluation Board - Top View LT8362 Signal Chain Evaluation Board - Bottom View

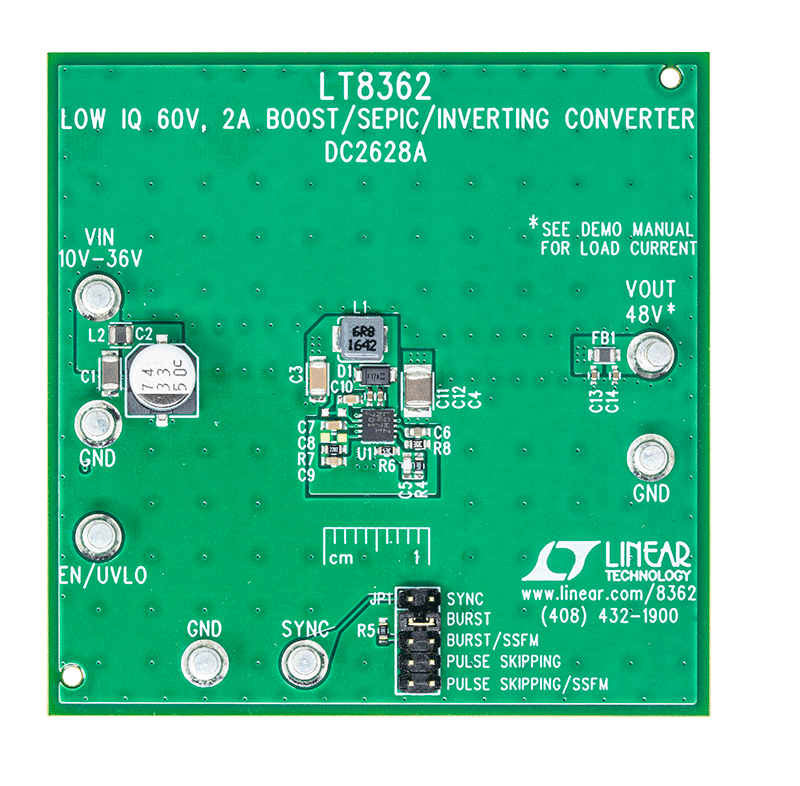

DC2628A
LT8362デモ・ボード | VIN = 10V～36V、VOUT = 48V（280mA～1000mA時）

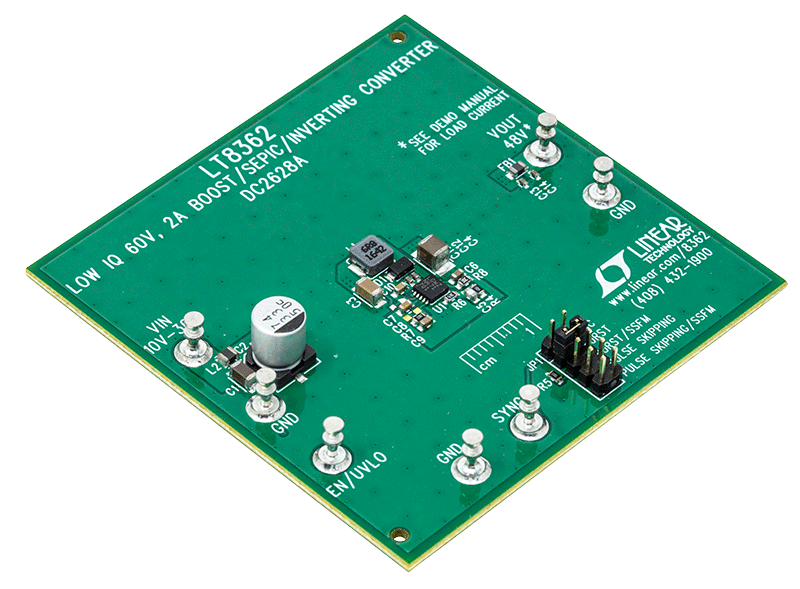

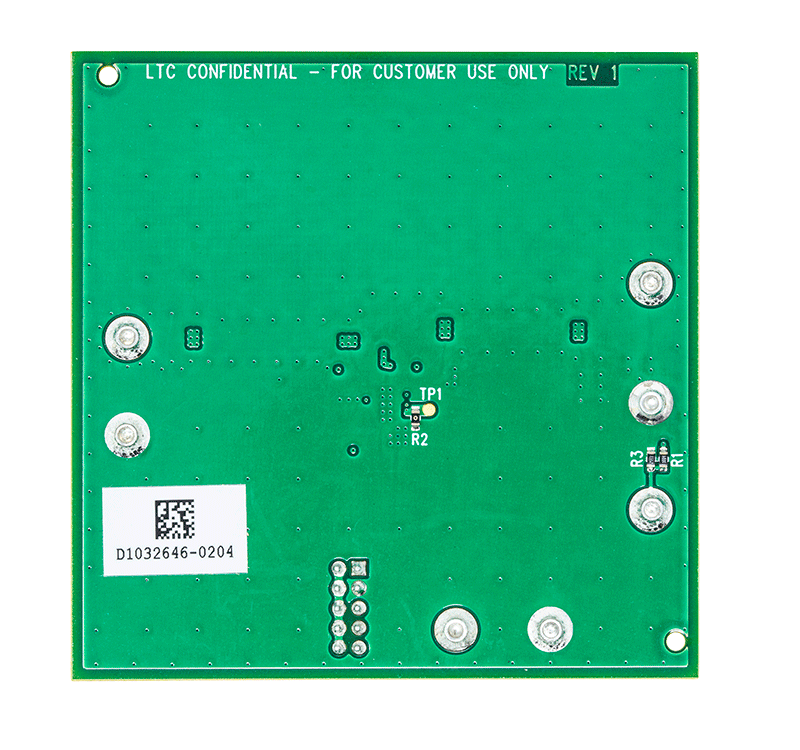

DC2628A Evaluation Board DC2628A Evaluation Board - Top View DC2628A Evaluation Board - Bottom View DC2628A
