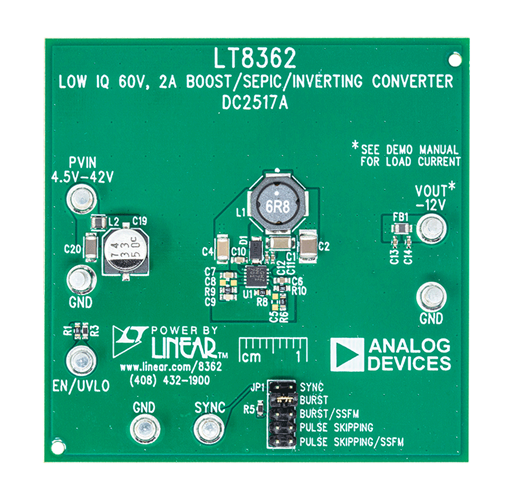

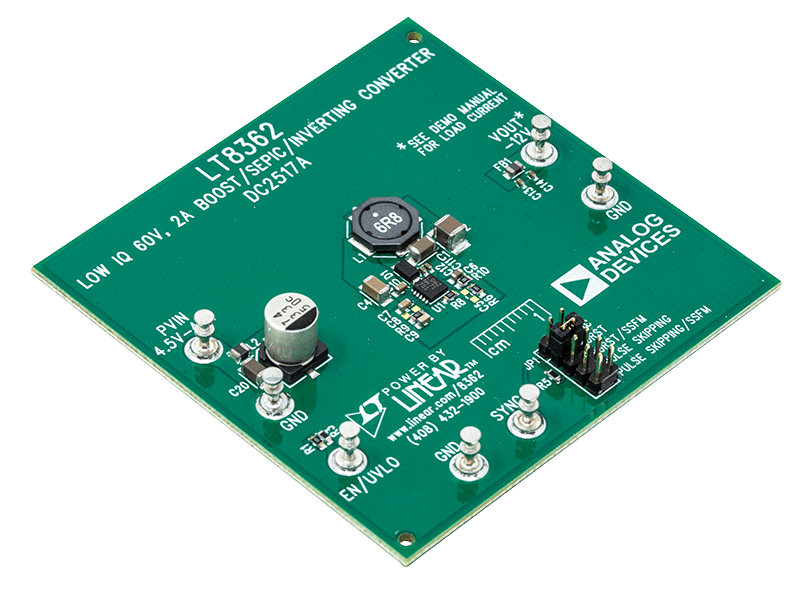

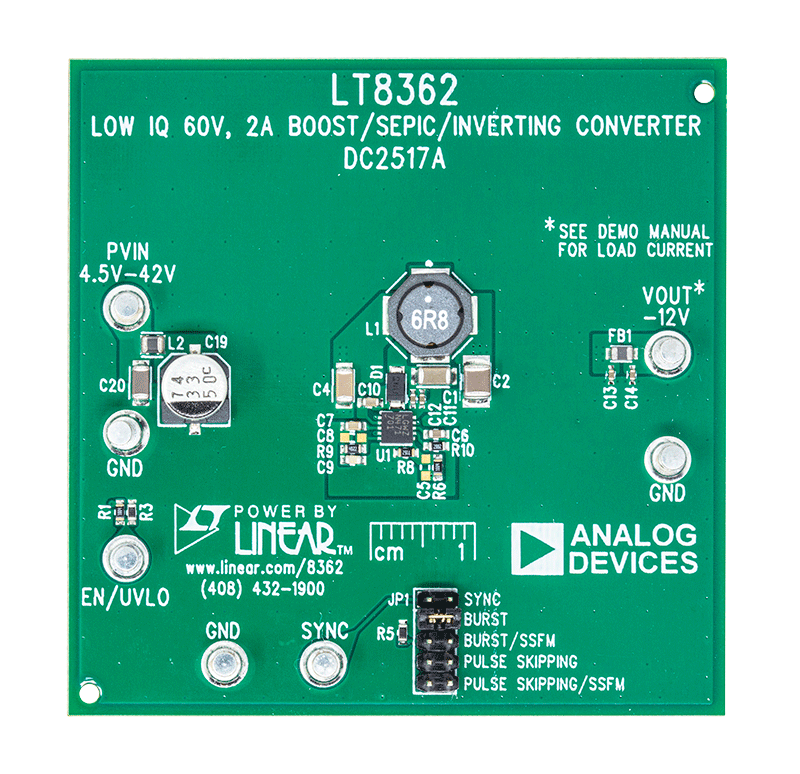

DC2517A
LT8362デモ・ボード | 4.5V～42VIN 低EMIインバータ、VOUT = -12V @ 最大1A、2MHz fSWITCH
トップへ
製品概要
製品概要
デモ回路2517Aは、CUK構成のLT8362を使用しています。スイッチング周波数2MHzで動作し、出力電流最大1A（入力電圧による）で、4.5V～42V電源を–12Vに変換するよう設計されています。LT8362は60Vほどの高電圧入力で動作できますが、このデモ回路ではスイッチの最大電圧（|VOUT| + VIN <60V）により入力が制限されています。
関連資料
-
DC2517A - Schematics2018/01/25PDF75K
-
DC2517A - Demo Board Manual2018/01/25PDF538K
-
DC2517A - Design Files2018/01/25ZIP1M
