LT7809

新規設計に推奨

135V Synchronous Buck Controller with Symmetrical Sink/Source Capability and Dynamically Adjustable Output Voltage Programming

Wide input buck controller with symmetrical sink and source currents and split gate driver topology.

データシート (Rev. A) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • Wide Input Voltage (VIN - VSS) Range: 8.0V to 135V (140V ABS MAX)
  • Wide Output Voltage Range: 0.8V ≤ VOUT ≤ 135V (140V ABS MAX)
  • Dynamically Adjustable VOUT Programming
  • Symmetrical Sink and Source Current Capability for Fast VOUT Slewing Up or Down
  • Split-Output Gate Drivers for Adjustable Turn-On and Turn-Off Driver Strengths and Small Dead-Times (35ns)
  • Floating I/O Control Pins Referenced to System GND
  • 100% Duty Cycle Operation
  • Programmable or Synchronizable Frequency (100kHz to 2.5MHz)
  • 32-Pin (5mm x 5mm) QFN Package
LT7809
135V Synchronous Buck Controller with Symmetrical Sink/Source Capability and Dynamically Adjustable Output Voltage Programming
LT7809 Functional Block Diagram LT7809 Pin Configuration LT7809 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-LT7809-AZ

135V Buck Controller with Dynamically Adjustable Output Voltage

今すぐ購入 詳細を表示

製品詳細

The evaluation circuit EVAL-LT7809-AZ features the LT7809: a 135V synchronous buck controller with symmetrical sink/source capability and dynamically adjustable output voltage programming. The symmetrical sink and source current capability allow for fast VOUT slewing up and down. Split gate drivers allow for easily adjustable turn-on and turn-off of FETs. Additionally, the IC features low IQ, up to 2.5MHz programmable/ synchronizable switching frequency, and a small 32-lead (5mm x 5mm) QFN package. These features allow for a wide variety of applications including industrial, military, medical, and telecommunications systems.

The EVAL-LT7809-AZ operates from a 16V to 100V input voltage range and generates a 60V, 5A output. Using the VOUTADJ feature, the output voltage can be lowered from60V down to 4V without skipping cycles. The EVAL-LT7809-AZ is set to a 500kHz switching frequency, which results in a small and efficient circuit.

The EVAL-LT7809-AZ supports output voltages from 0.8V to 100V. The evaluation circuit has been designed with 150V FETs. Various FETs of similar footprint can be substituted to fit a wide array of applications.

The EVAL-LT7809-AZ is a high-performance, flexible step-down regulator that can adjust its output voltage on-the-fly. The LT7809 data sheet gives a complete description of this part, its operation, and application information. The data sheet must be read in conjunction with this user guide for the EVAL-LT7809-AZ.

Design files for this circuit board are available at www.analog.com.
EVAL-LT7809-AZ
135V Buck Controller with Dynamically Adjustable Output Voltage

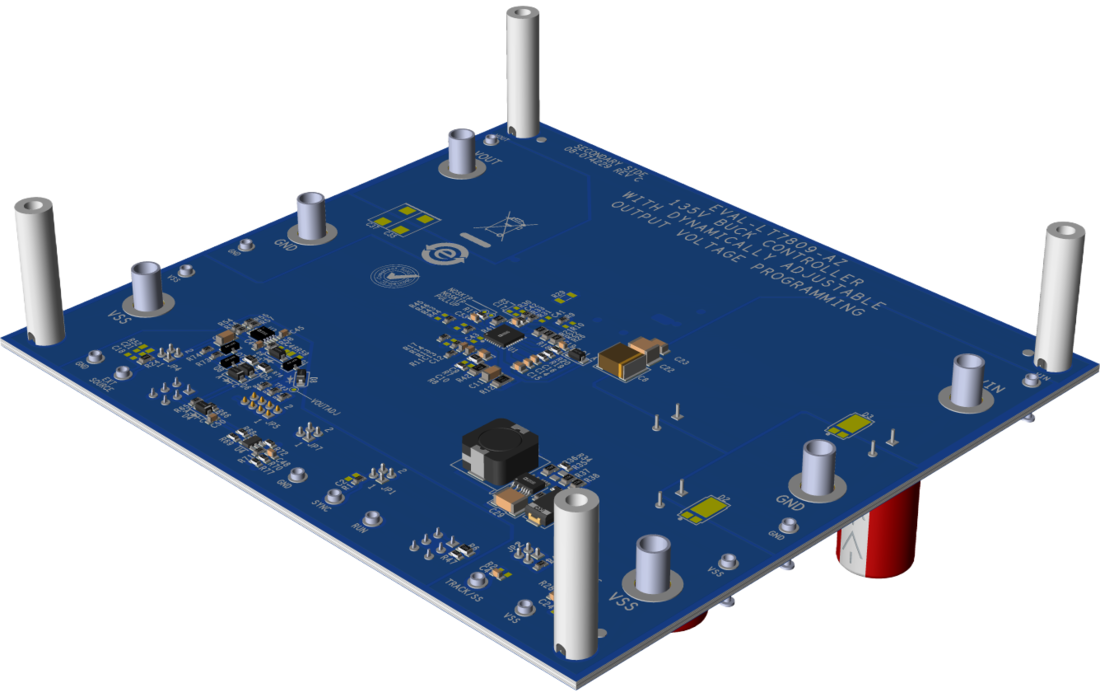

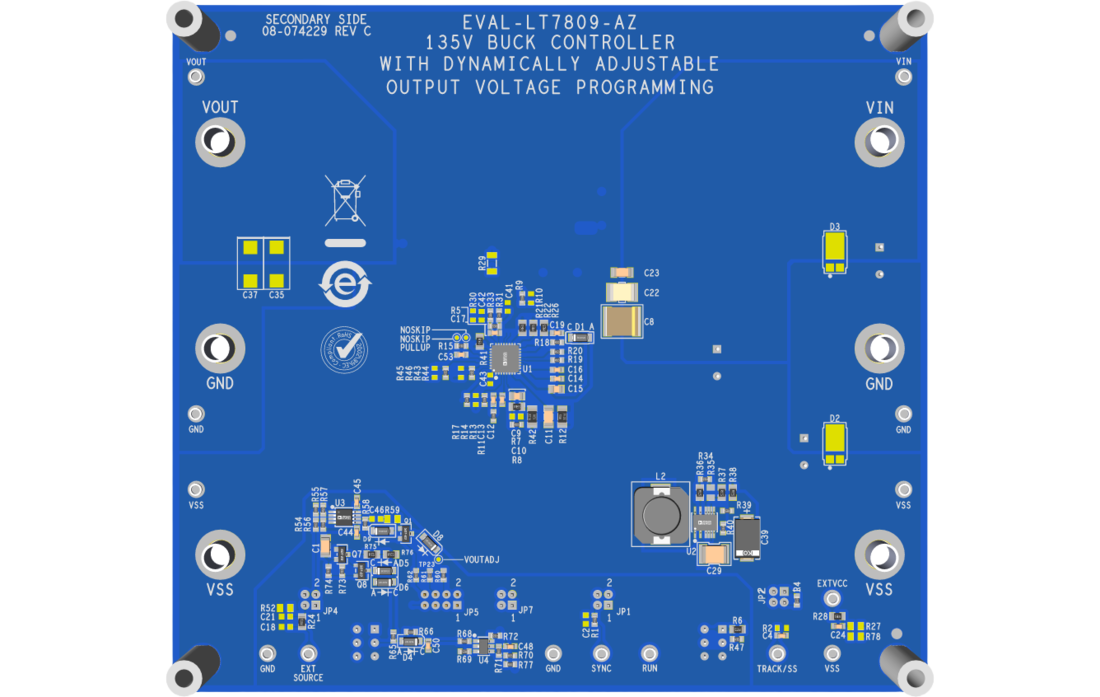

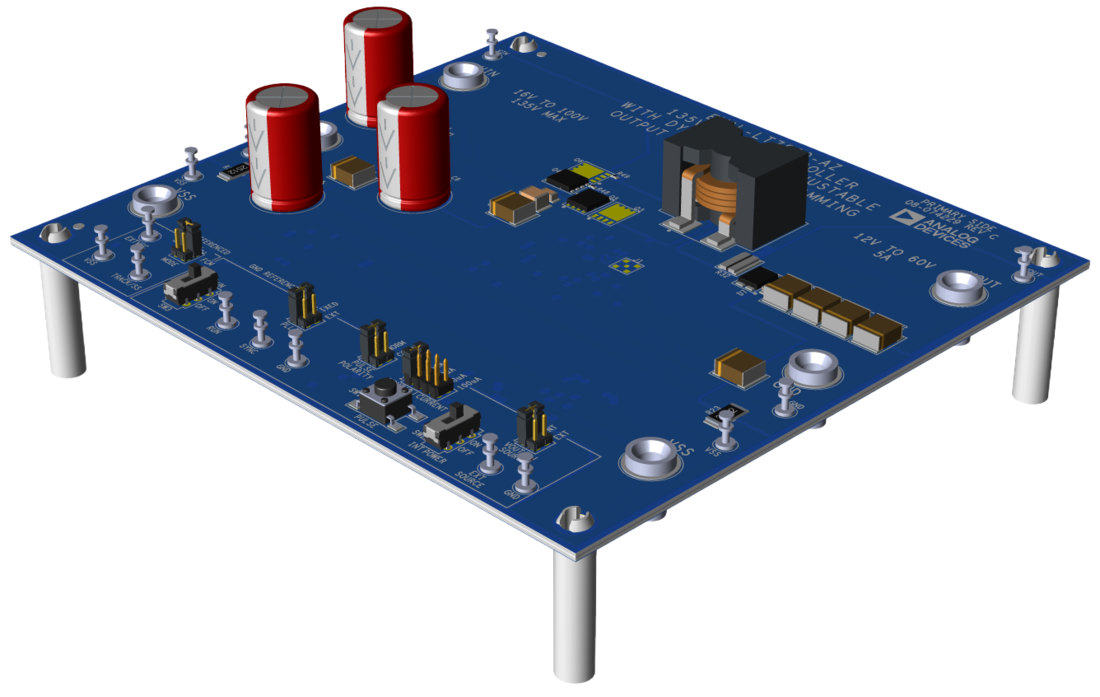

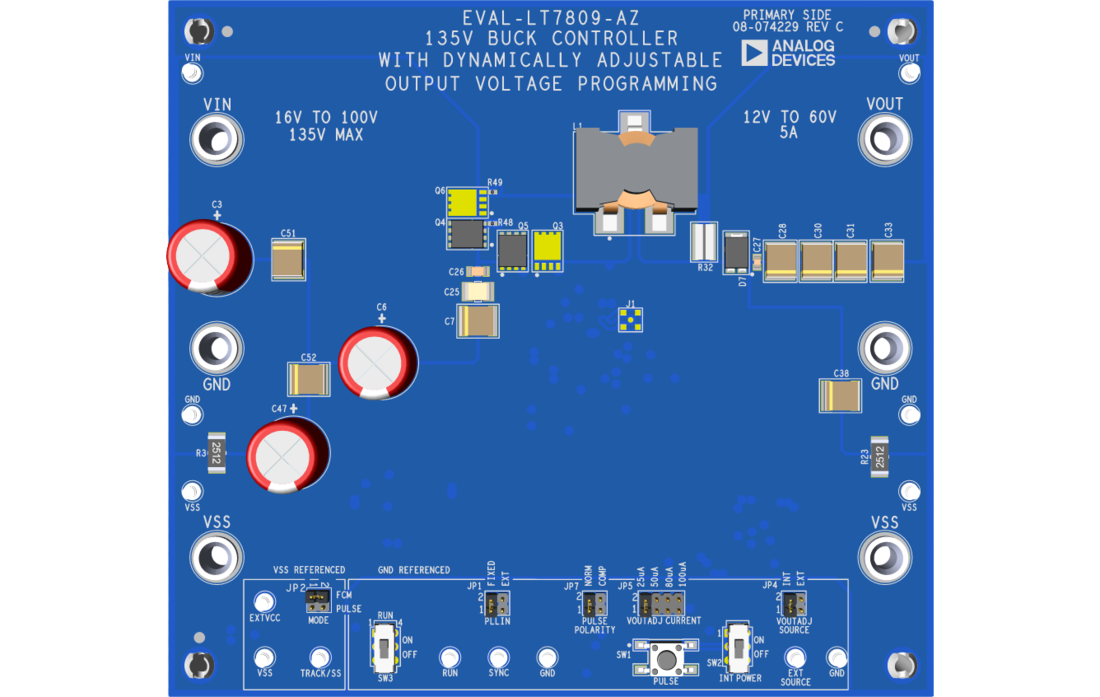

EVAL-LT7809-AZ Angle Evaluation Board Photo EVAL-LT7809-AZ Bottom Angle Evaluation Board Photo EVAL-LT7809-AZ Top Evaluation Board Photo EVAL-LT7809-AZ Bottom Evaluation Board Photo
