LT6108

リファレンスとコンパレータを備えたハイサイド電流検出アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.83
特長
  • 電流検出アンプ
    • 高速ステップ応答: 500ns
    • 低オフセット電圧: 最大350μV
    • 低利得誤差: 最大0.2%
  • 400mVの高精度リファレンスを内蔵
  • コンパレータを内蔵
    • 高速応答時間: 500ns
    • 全スレッショルド誤差: 最大±2%
    • ラッチング・コンパレータまたは非ラッチング・コンパレータを選択可能
  • 広い電源範囲: 2.7V~60V
  • 消費電流: 450μA
  • 低シャットダウン電流: 最大5μA
  • -40°C ~125°Cの温度範囲で仕様を規定
  • 8ピンMSOPおよび8ピン(2mm × 3mm) DFNパッケージ

製品概要
show more Icon

LT6108は、高精度電流検出アンプ、電圧リファレンス、およびコンパレータを内蔵した、ハイサイド電流検出デバイスです。LT6108には2つのバージョンがあり、LT6108-1はラッチング・コンパレータを、LT6108-2は非ラッチング・コンパレータを内蔵しています。また、電流検出アンプとコンパレータの入力および出力は直接アクセス可能です。アンプの利得とコンパレータのトリップ・ポイントは外付け抵抗で設定します。オープン・ドレインのコンパレータ出力は他のシステム・コンポーネントと容易にインタフェース可能です。

LT6108の全体の伝播遅延は標準でわずか1.4μsで、過電流状態に迅速に対応できます。また、帯域幅が1MHzなので、モータ制御などの重要なアプリケーションでのエラー検出に使用できます。コンパレータのスレッショルド精度が高く、コンパレータをラッチできるため、高速イベントを捕捉することができます。

LT6108は-40°C~125°Cで動作が完全に規定されているので、産業用や車載などのアプリケーションに適しています。LT6108は小型の8ピンMSOPパッケージと8ピンDFNパッケージで供給されます。


アプリケーション

  • 過電流とフォールトの検出
  • 電流シャント測定
  • バッテリのモニタ
  • モータ制御
  • 車載モニタおよび制御
  • リモートセンス
  • 産業用制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$1.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6108AHMS8-1#PBF
  • HTML
  • HTML
LT6108AHMS8-1#TRPBF
  • HTML
  • HTML
LT6108AHMS8-2#PBF
  • HTML
  • HTML
LT6108AHMS8-2#TRPBF
  • HTML
  • HTML
LT6108AIMS8-1#PBF
  • HTML
  • HTML
LT6108AIMS8-1#TRPBF
  • HTML
  • HTML
LT6108AIMS8-2#PBF
  • HTML
  • HTML
LT6108AIMS8-2#TRPBF
  • HTML
  • HTML
LT6108HDCB-1#TRMPBF
  • HTML
  • HTML
LT6108HDCB-1#TRPBF
  • HTML
  • HTML
LT6108HDCB-2#TRMPBF
  • HTML
  • HTML
LT6108HDCB-2#TRPBF
  • HTML
  • HTML
LT6108HMS8-1#PBF
  • HTML
  • HTML
LT6108HMS8-1#TRPBF
  • HTML
  • HTML
LT6108HMS8-2#PBF
  • HTML
  • HTML
LT6108HMS8-2#TRPBF
  • HTML
  • HTML
LT6108IDCB-1#TRMPBF
  • HTML
  • HTML
LT6108IDCB-1#TRPBF
  • HTML
  • HTML
LT6108IDCB-2#TRMPBF
  • HTML
  • HTML
LT6108IDCB-2#TRPBF
  • HTML
  • HTML
LT6108IMS8-1#PBF
  • HTML
  • HTML
LT6108IMS8-1#TRPBF
  • HTML
  • HTML
LT6108IMS8-2#PBF
  • HTML
  • HTML
LT6108IMS8-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT6108AHMS8-1#PBF

製造中

LT6108AHMS8-1#TRPBF

製造中

LT6108AHMS8-2#PBF

製造中

LT6108AHMS8-2#TRPBF

製造中

LT6108AIMS8-1#PBF

製造中

LT6108AIMS8-1#TRPBF

製造中

LT6108AIMS8-2#PBF

製造中

LT6108AIMS8-2#TRPBF

製造中

LT6108HMS8-1#PBF

製造中

LT6108HMS8-1#TRPBF

製造中

LT6108HMS8-2#PBF

製造中

LT6108HMS8-2#TRPBF

製造中

LT6108IMS8-1#PBF

製造中

LT6108IMS8-1#TRPBF

製造中

LT6108IMS8-2#PBF

製造中

LT6108IMS8-2#TRPBF

製造中

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6108AHMS8-1#PBF

製造中

LT6108AHMS8-1#TRPBF

製造中

LT6108AHMS8-2#PBF

製造中

LT6108AHMS8-2#TRPBF

製造中

LT6108AIMS8-1#PBF

製造中

LT6108AIMS8-1#TRPBF

製造中

LT6108AIMS8-2#PBF

製造中

LT6108AIMS8-2#TRPBF

製造中

LT6108HMS8-1#PBF

製造中

LT6108HMS8-1#TRPBF

製造中

LT6108HMS8-2#PBF

製造中

LT6108HMS8-2#TRPBF

製造中

LT6108IMS8-1#PBF

製造中

LT6108IMS8-1#TRPBF

製造中

LT6108IMS8-2#PBF

製造中

LT6108IMS8-2#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT6108AHMS8-1#PBF

製造中

LT6108AHMS8-1#TRPBF

製造中

LT6108AHMS8-2#PBF

製造中

LT6108AHMS8-2#TRPBF

製造中

LT6108AIMS8-1#PBF

製造中

LT6108AIMS8-1#TRPBF

製造中

LT6108AIMS8-2#PBF

製造中

LT6108AIMS8-2#TRPBF

製造中

LT6108HMS8-1#PBF

製造中

LT6108HMS8-1#TRPBF

製造中

LT6108HMS8-2#PBF

製造中

LT6108HMS8-2#TRPBF

製造中

LT6108IMS8-1#PBF

製造中

LT6108IMS8-1#TRPBF

製造中

LT6108IMS8-2#PBF

製造中

LT6108IMS8-2#TRPBF

製造中

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6108AHMS8-1#PBF

製造中

LT6108AHMS8-1#TRPBF

製造中

LT6108AHMS8-2#PBF

製造中

LT6108AHMS8-2#TRPBF

製造中

LT6108AIMS8-1#PBF

製造中

LT6108AIMS8-1#TRPBF

製造中

LT6108AIMS8-2#PBF

製造中

LT6108AIMS8-2#TRPBF

製造中

LT6108HMS8-1#PBF

製造中

LT6108HMS8-1#TRPBF

製造中

LT6108HMS8-2#PBF

製造中

LT6108HMS8-2#TRPBF

製造中

LT6108IMS8-1#PBF

製造中

LT6108IMS8-1#TRPBF

製造中

LT6108IMS8-2#PBF

製造中

LT6108IMS8-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

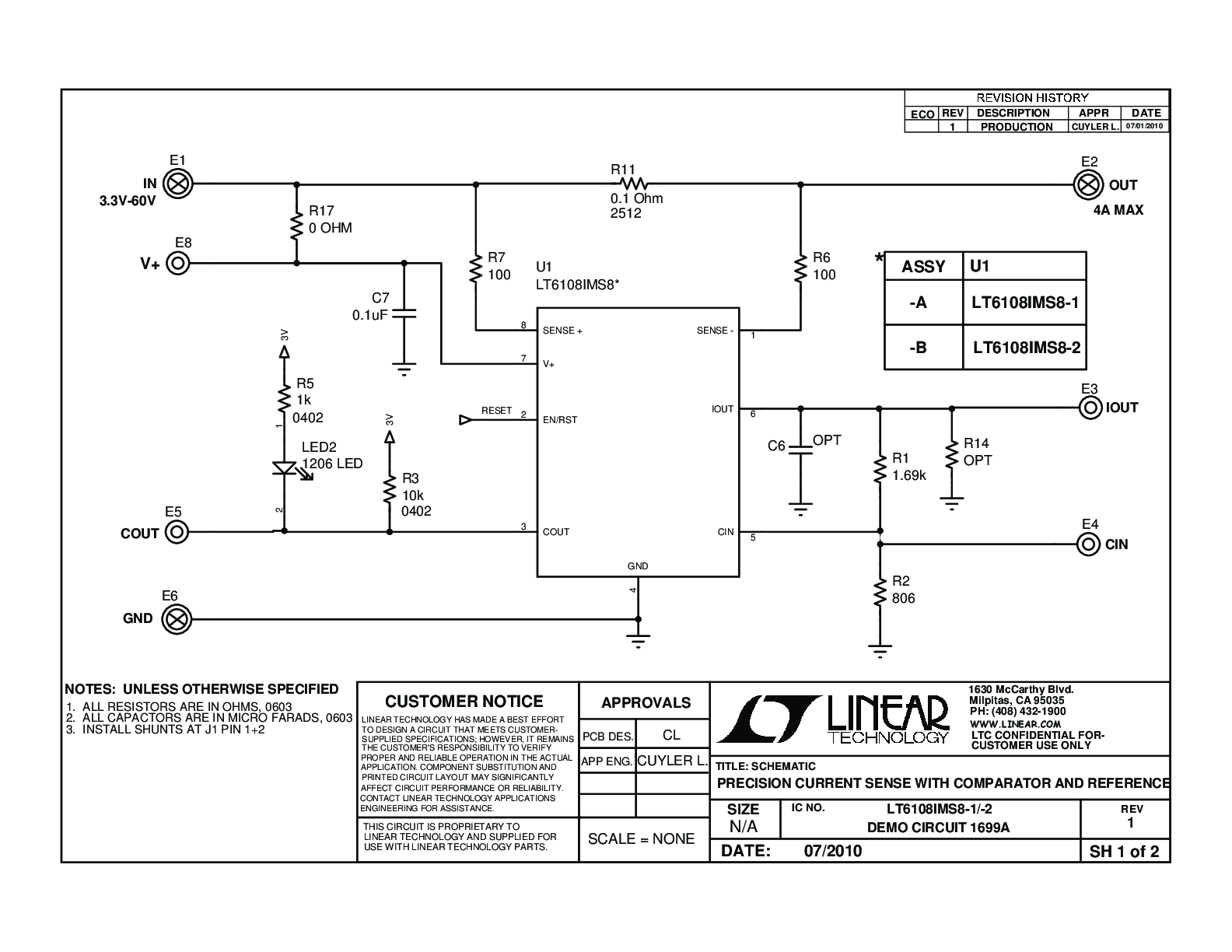

DC1699A-B

LT6108-2 | High Side Current Sense Amplifier with Reference and Comparator

reference details image

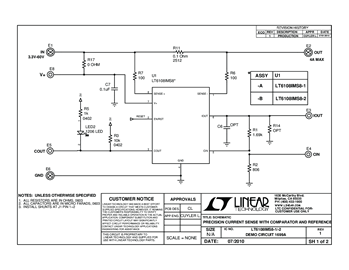

DC1699A-A
