機能と利点
- 電流検出アンプ
- 高速ステップ応答： 500ns
- 低オフセット電圧： 最大350μV
- 低入力バイアス電流： 最大300nA
- 400mVの高精度リファレンス内蔵
- リセット付きラッチング・コンパレータ内蔵
- 高速応答時間： 700ns
- 全スレッショルド誤差： 最大±2%
- コンパレータの極性： 2つの選択肢
- 広い電源範囲： 2.7V～60V
- 消費電流： 550μA
- 低シャットダウン電流： 5μA
- -40°C～125°Cの温度範囲で仕様を規定

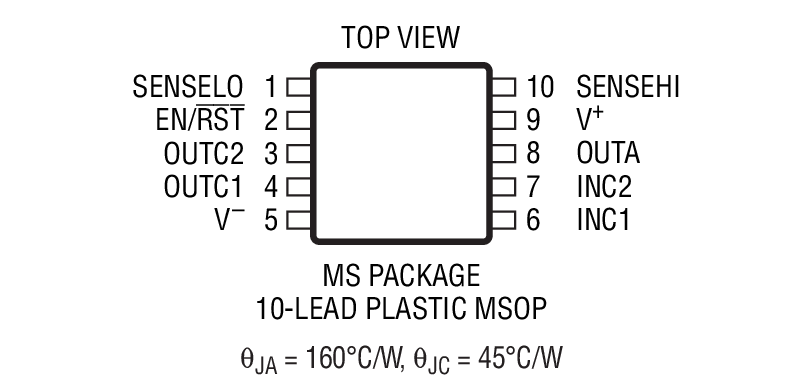

- 10ピンMSOPパッケージ
製品概要
LT6109は、高精度電流検出アンプ、電圧リファレンス、および2個のコンパレータを内蔵した、ハイサイド電流検出デバイスです。LT6109には2つのバージョンがあります。 LT6109-1のコンパレータは逆極性で接続されており、 LT6109-2のコンパレータは同じ極性で接続されています。また、電流検出アンプとコンパレータの出力は直接アクセス可能です。アンプの利得とコンパレータのトリップポイントは外付け抵抗で設定します。オープンドレインのコンパレータ出力は他のシステム・コンポーネントと容易にインタフェース可能です。

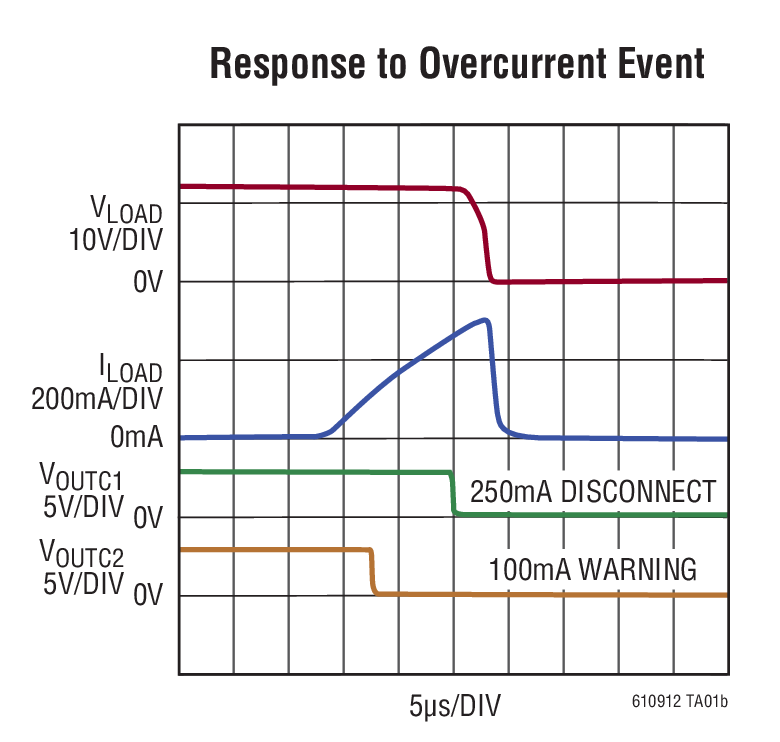

LT6109のシステム全体の伝搬遅延は標準でわずか1.4μsで、過電流状態や低電流状態に迅速に対応できます。また、帯域幅が1MHzなので、モータ制御などの重要なアプリケーションでのエラー検出に使用できます。コンパレータのスレッショルド精度が高く、両方のコンパレータをラッチできるため、高速イベントを捕捉することができます。
LT6109は －40℃～125℃で動作が完全に規定されているので、産業用や車載などのアプリケーションに適しています。小型10ピンMSOPパッケージで供給されます。
アプリケーション
- 過電流、低電流、フォールトの検出
- 電流シャント測定
- バッテリのモニタ
- モータ制御
- 車載モニタおよび制御
- リモートセンス
- 産業用制御
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R515 Reliability Data3/26/2018
-

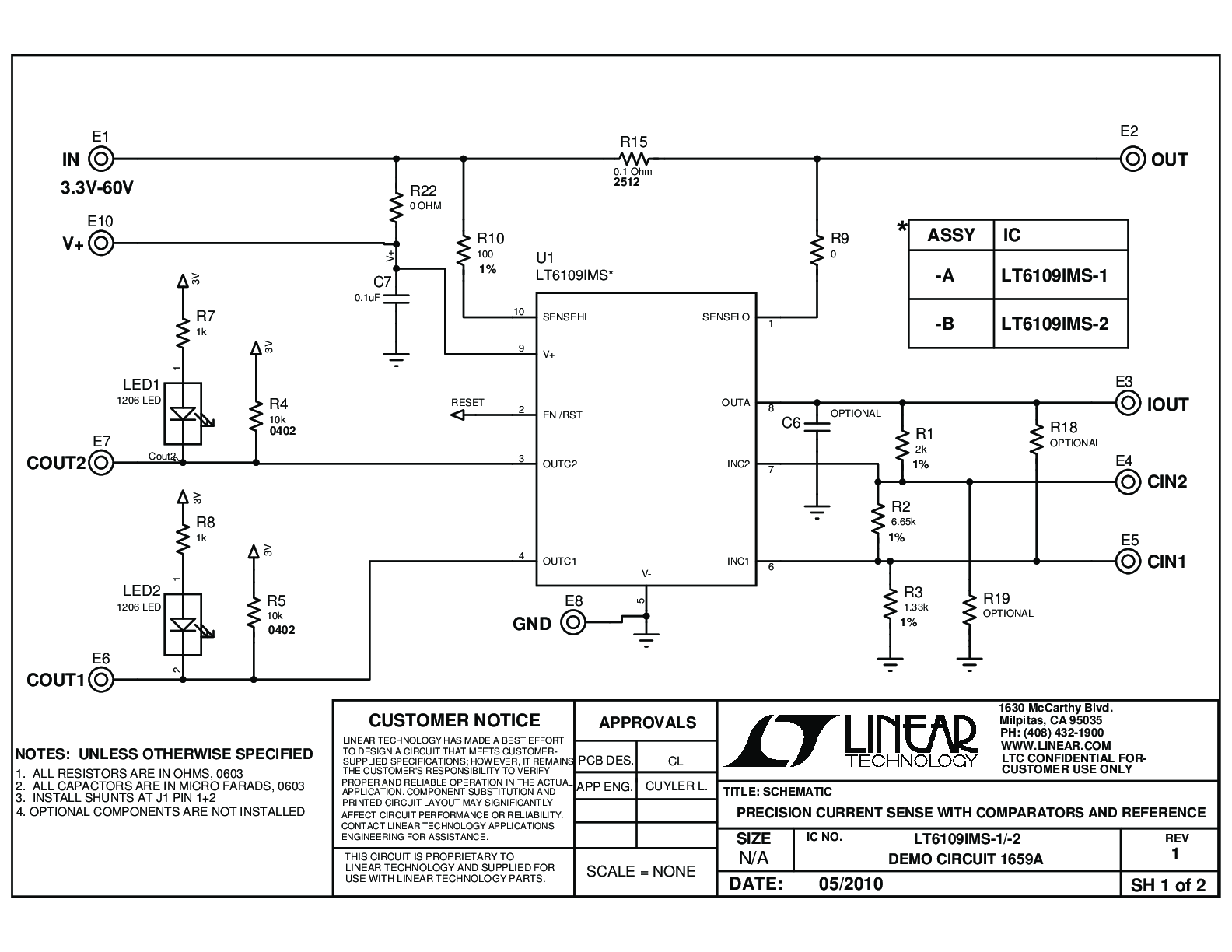

DC1659A - Demo Manual8/16/2011
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT6109-1
LT6109-2
