製品概要
機能と利点
- 広い入力電圧範囲：
- - 動作する範囲は3V～60V
- 電源、シャットダウン、ソフトスタート、UVLO、設定可能な電流制限、および設定可能なパワーグッドが3Aのレギュレータごとに独立
- ダイ温度モニタ

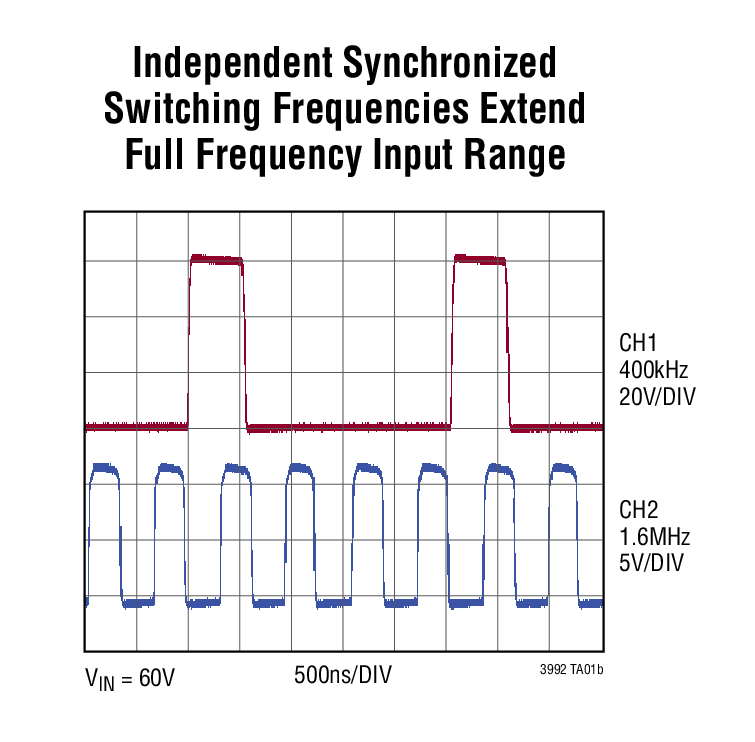

- 同期クロック出力を備えた250kHz～2MHzの調整可能/同期可能な固定周波数動作
- 独立した同期スイッチング周波数により、部品サイズを最適化
- 逆位相スイッチング
- 出力を並列接続可能
- 柔軟な出力電圧トラッキング
- 低損失電圧：最大95%のデューティ・サイクル
- 5mm × 5mm QFNパッケージ

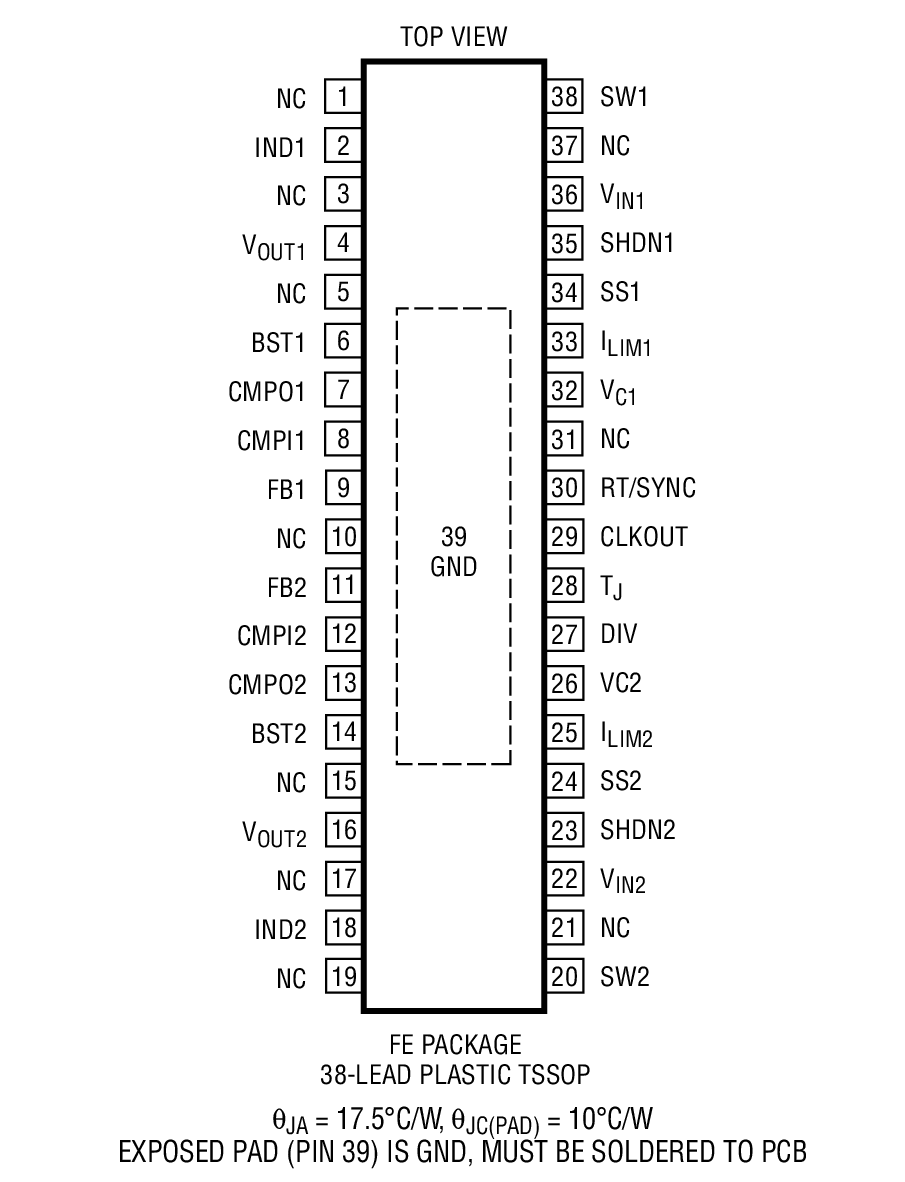

- FMEA準拠の背面パッド付き38ピンTSSOPパッケージ
製品概要

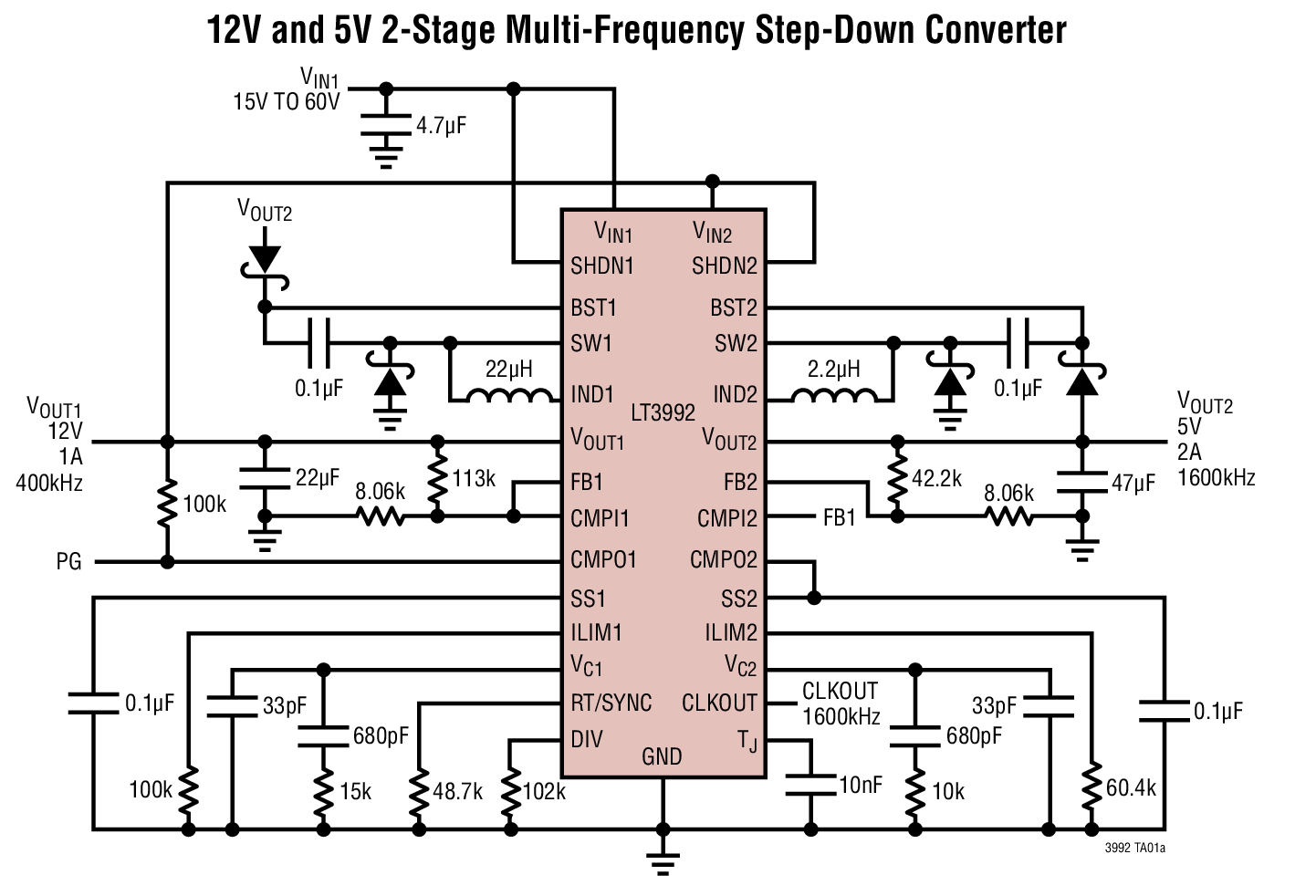

LT3992は、2つの4.6Aスイッチを内蔵したデュアル電流モードPWM降圧DC/DCコンバータです。入力電圧、シャットダウン、帰還、ソフトスタート、UVLO、電流制限、コンパレータのピンがチャネルごとに独立しているので、複雑な電源トラッキング要件や電源シーケンシング要件が簡単なものになります。
効率と部品サイズを最適化するため、2つのコンバータの両方に最大電流制限値を設定可能で、共通の外部クロック入力か、抵抗で設定可能な固定周波数（250kHz～2MHz）の内部発振器に同期します。部品サイズをさらに最適化するため、チャネル1に分周器を備えています。すべての周波数で、チャネル間に180°の位相関係が維持されるので、電圧リップルが少なくなり、部品サイズが小さくなります。また、複数のレギュレータを同期するためのクロック出力が用意されています。
スイッチを複数のクロック・サイクルにわたってオン状態に維持し、昇圧コンデンサの再充電が必要なときにのみオフにすることが可能なので、最小入出力間電圧比が改善されます。SHDNピンを使用して、独立したチャネル動作を設定できます。2つのコンバータを両方ともディスエーブルすると、全静止電流は10μA未満に減少します。
アプリケーション
- 自動車用電源
- 分配型電源の安定化
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

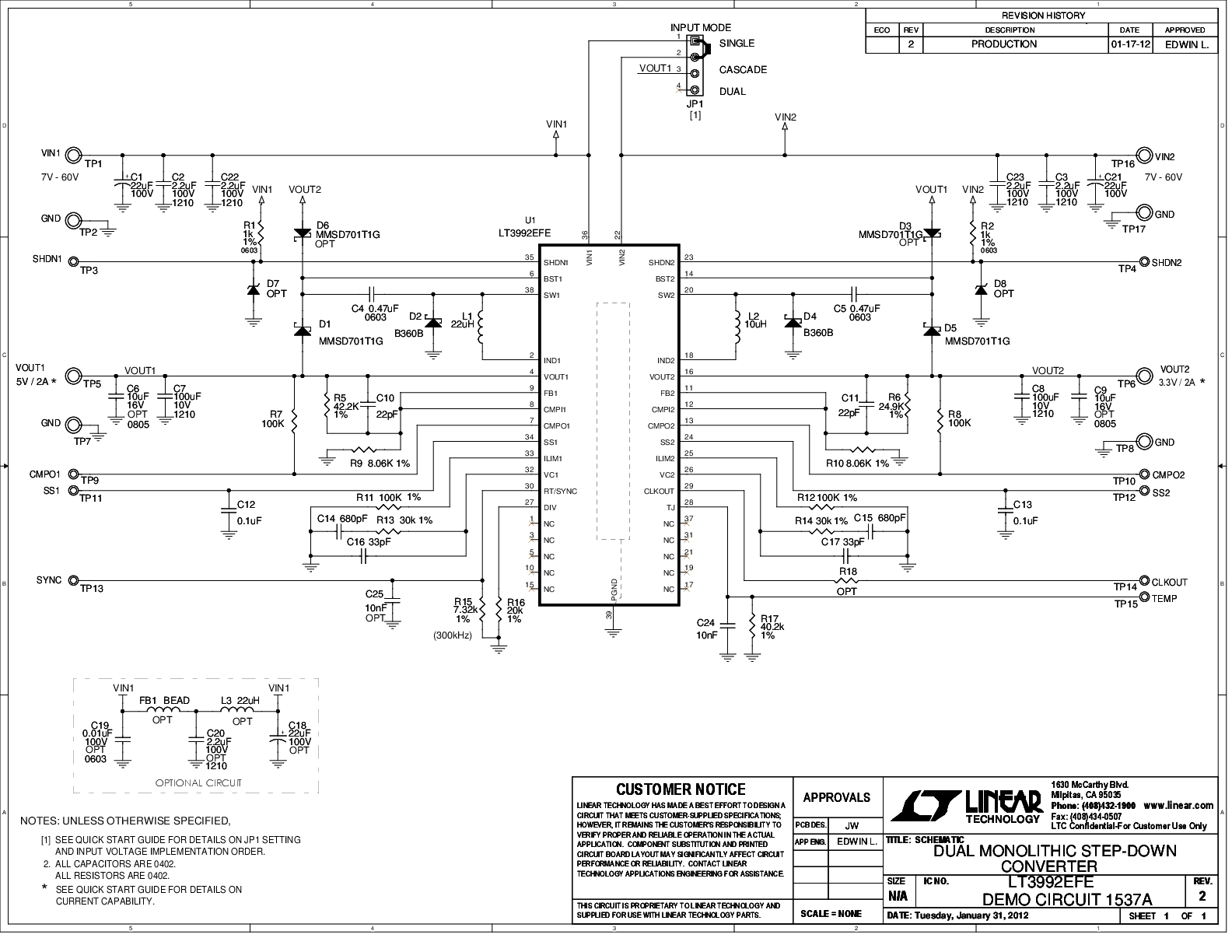

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3992
おすすめ製品
LT3992 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3992EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992EUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992EUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LT3992IUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992IUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
