LT3800: 高電圧同期整流式電流モード降圧コントローラ データシート (Rev. )12/7/2011PDF597K
製品概要
機能と利点
- 広い入力電圧範囲：4V～60V
- 出力電圧：最大36V
- 適応型非重複回路により、スイッチのシュートスルーを防止
- 不連続動作用の逆インダクタ電流禁止機能により、軽負荷時の効率が向上
- 自動リセット付き、出力スルーレートを制御するソフトスタート
- 無負荷時の消費電流：100μA
- 低いシャットダウン電流：10μA
- 安定化精度：1%
- 動作周波数：200kHz
- 標準ゲートNチャネル･パワーMOSFET
- デューティサイクルの影響を受けない電流制限
- 逆過電流保護
- 熱特性が改善された16ピンTSSOPパッケージ
製品概要
LT3800は、200kHz固定周波数高電圧同期整流式電流モード降圧スイッチング･レギュレータ･コントローラです。このデバイスは標準ゲートNチャネル･パワーMOSFETをドライブし、4V～60Vの入力電圧で動作可能です。内蔵のレギュレータは、VINから直接デバイスに電力を供給し、出力からも電力を供給するので、VINの消費電流を最小限に抑えることができます。MOSFETドライバは動的ブーストラップ機能を使用して通常動作時のゲート･ソース間のオン電圧を最大化して、動作効率を向上させることができます。LT3800はバーストモード動作機能を搭載し、無負荷時の消費電流を100μA以下に低減します。また、逆インダクタ電流禁止機能によって軽負荷時の効率が向上するので、不連続動作をサポートできます。バーストモード動作機能と逆電流禁止機能はどちらも必要に応じてディスエーブル可能です。LT3800はコンバータ出力の電圧スルーレートを直接制御するプログラム可能なソフトスタート機能を搭載しているので、起動時のサージ電流やオーバーシュート誤差を低減できます。LT3800は熱特性が改善された16ピンTSSOPパッケージで供給されます。
アプリケーション
- 12Vおよび42V車載機器および重機
- 48Vテレコム電源
- アビオニクスおよび産業用制御システム
- 配電コントローラ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R468 Reliability Data3/23/2018PDF32 K
-

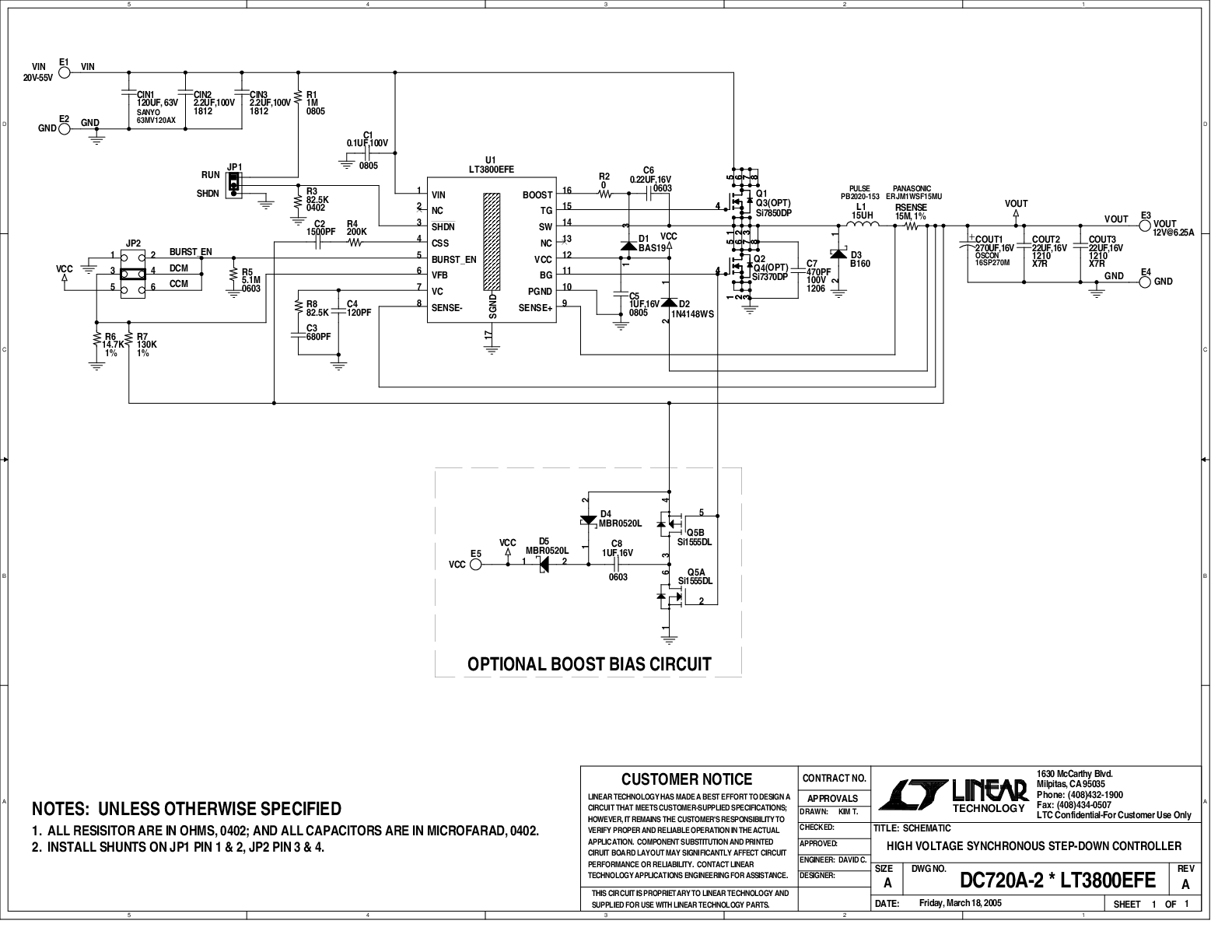

DC720A - Demo Manual9/24/2009PDF442K
-
