特長
- 高電圧動作：最大72V
- 同期可能な動作周波数と出力スイッチ位相により、マルチコントローラ･システムに対応可能
- 同期式スイッチ出力
- 自己バイアス電源のための6Vヒステリシス低電圧ロックアウト保護
- 固定周波数動作：350kHz
- ±1%精度のローカル電圧リファレンス
- 入力過電圧保護
- 低い起動電流
- 電源シーケンスと保護のためのプログラム可能なスタート禁止機能
- オプトカプラをサポート
- ソフトスタート制御
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3781は高電力同期式デュアルトランジスタ・フォワードDC/DCコンバータの設計を簡素化するコントロー ラです。これは固定周波数電流モード･コントローラで、絶縁型および非絶縁型の両方の方式をサポートします 。外付けのNチャネル･パワーMOSFETをドライブし、最大72Vの入力電圧で動作します。
LT3781は大きな低電圧ロックアウト･ヒステリシス範囲を利用でき、出力から電力を供給する回路構成に最適で す。さらに、トリクルスタート・アプリケーションで絶対最大定格の超過を防止するために、18V VCCシャント･レギュレータを搭載しています。
LT3781の動作周波数はプログラム可能、最大350KHzの周波数に同期させることが可能です。同期動作中にスイ ッチの位相も制御されるので、マルチコンバータ･システムに対応できます。内部ロジックが最大50%のデュー ティサイクルでの動作を保証するので、トランスの飽和を防ぐことができます。
LT3781は20ピンSSOPパッケージで供給されます。
アプリケーション
- 絶縁型テレコム･システム
- パーソナル･コンピュータ、周辺機器
- 分配電源降圧コンバータ
- 鉛蓄電池バックアップ･システム
- 車載、重電装置
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3781
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
デザイン・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
5
1.00M
543.00K
155.00K
90.00K
304.00K
信頼性データ
1
20.34 K
技術記事
1
デザイン・ノート
4
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3781EG#PBF |
20-Lead SSOP
|
|
|
| LT3781EG#TRPBF |
20-Lead SSOP
|
|
|
| LT3781IG#PBF |
20-Lead SSOP
|
|
|
| LT3781IG#TRPBF |
20-Lead SSOP
|
|
- LT3781EG#PBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3781EG#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3781IG#PBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3781IG#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT3781EG#PBF
製造中
LT3781EG#TRPBF
製造中
LT3781IG#PBF
製造中
LT3781IG#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT3781EG#PBF
製造中
LT3781EG#TRPBF
製造中
LT3781IG#PBF
製造中
LT3781IG#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 5
DC479A

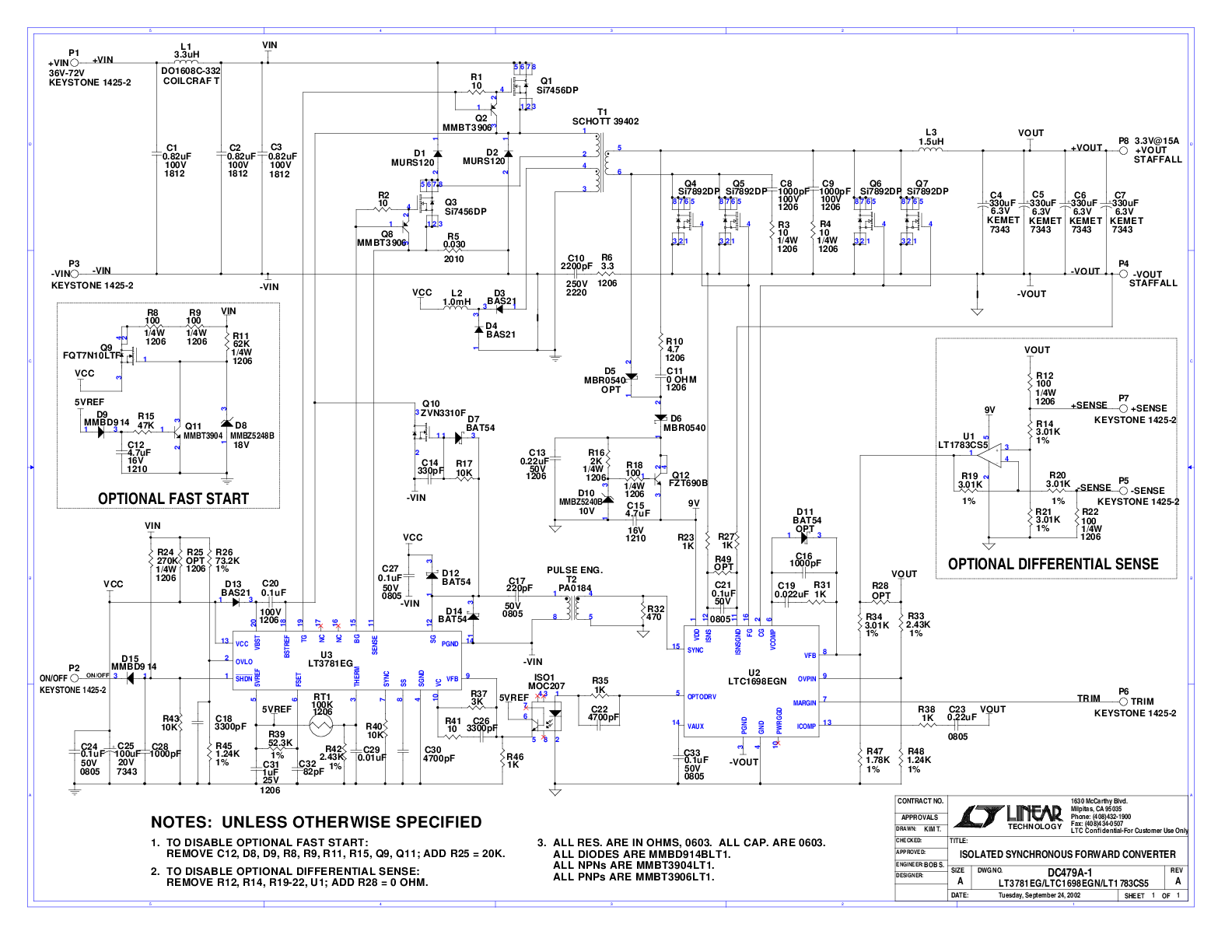

LT3781EG, LTC1698EGN, LT1783CS5 | Isolated Synchronous, Forward Converter, VIN=36V-72V, VOUT=3.3V @ 15A
製品の詳細
DC479A Demo Board for:
LT1783 1.25MHz, Over-The-Top Micropower, Rail-to-Rail Input and Output Op Amp in SOT-23
LTC1698 Isolated Secondary Synchronous Rectifier Controller
LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller
資料
DC610A
LT3804EFE LT3781EG LTC1693-1IS8 | Dual Output Isolated Power Supply, 36V to 72V Input, +Vo1 = 3.3V @ 15A, +Vo2 = 1.8V @ 15A
製品の詳細
DC610A Demo Board for:
LTC1693 High Speed Single/Dual N-Channel MOSFET Drivers
LT3804 Secondary Side Dual Output Controller with Opto Driver
LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller
資料
DC467A

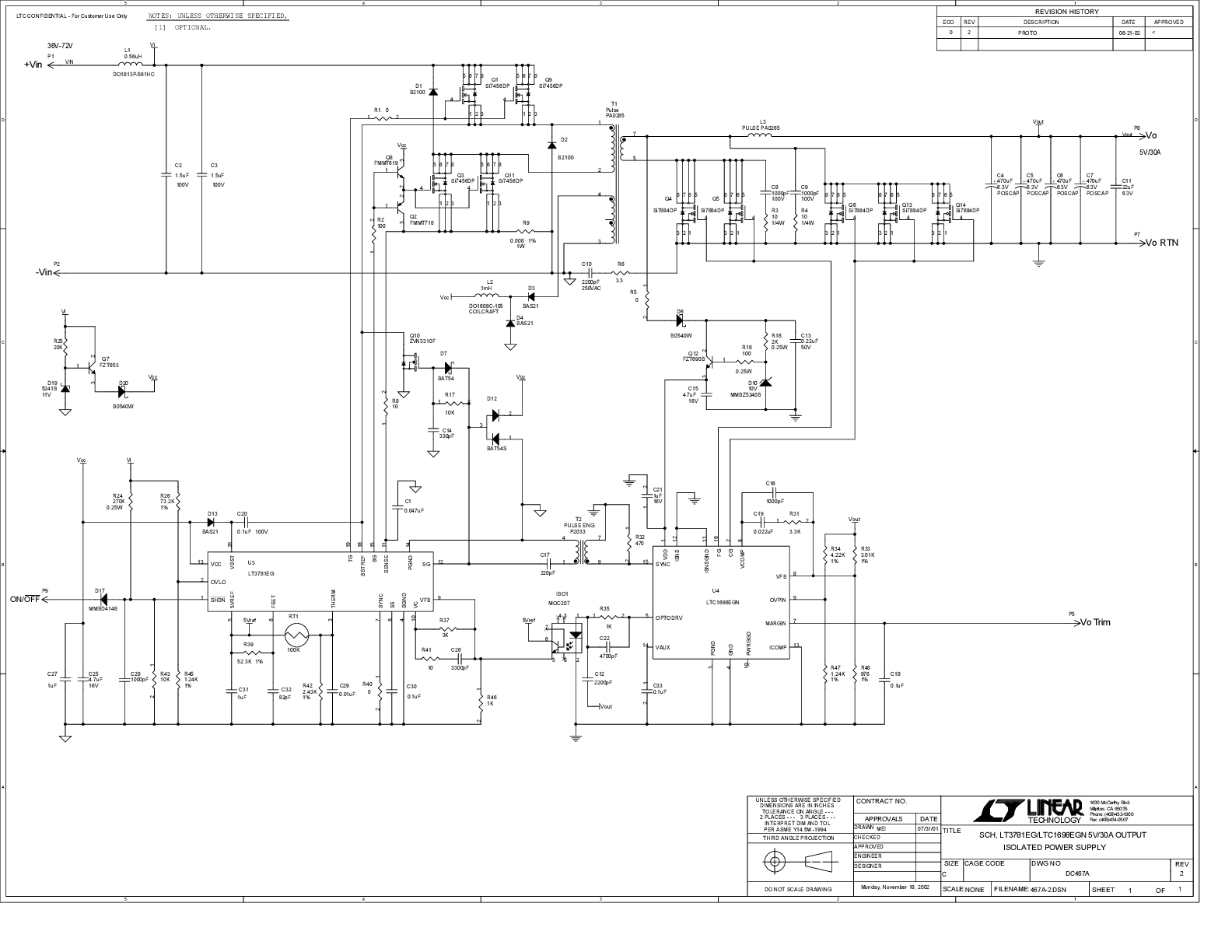

LT3781EG LTC1698EGN | Isolated Power Supply, 36V to 72V Input, 5VOUT @ 30A
製品の詳細
DC467A: Demo Board for LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller.
資料
DC448A
LT3710EFE LT3781EG LTC1698EGN | Dual Output Isolated Power Supply, 36V to 72V Input, 3.3VOUT @ 10A, 1.8/2.5VOUT @ 10A
製品の詳細
DC448A Demo Board for:
LT3710 Secondary Side Synchronous Post Regulator
LT3781 Bootstrap Start Dual Transistor Synchronous Forward Controller
資料
DC617A

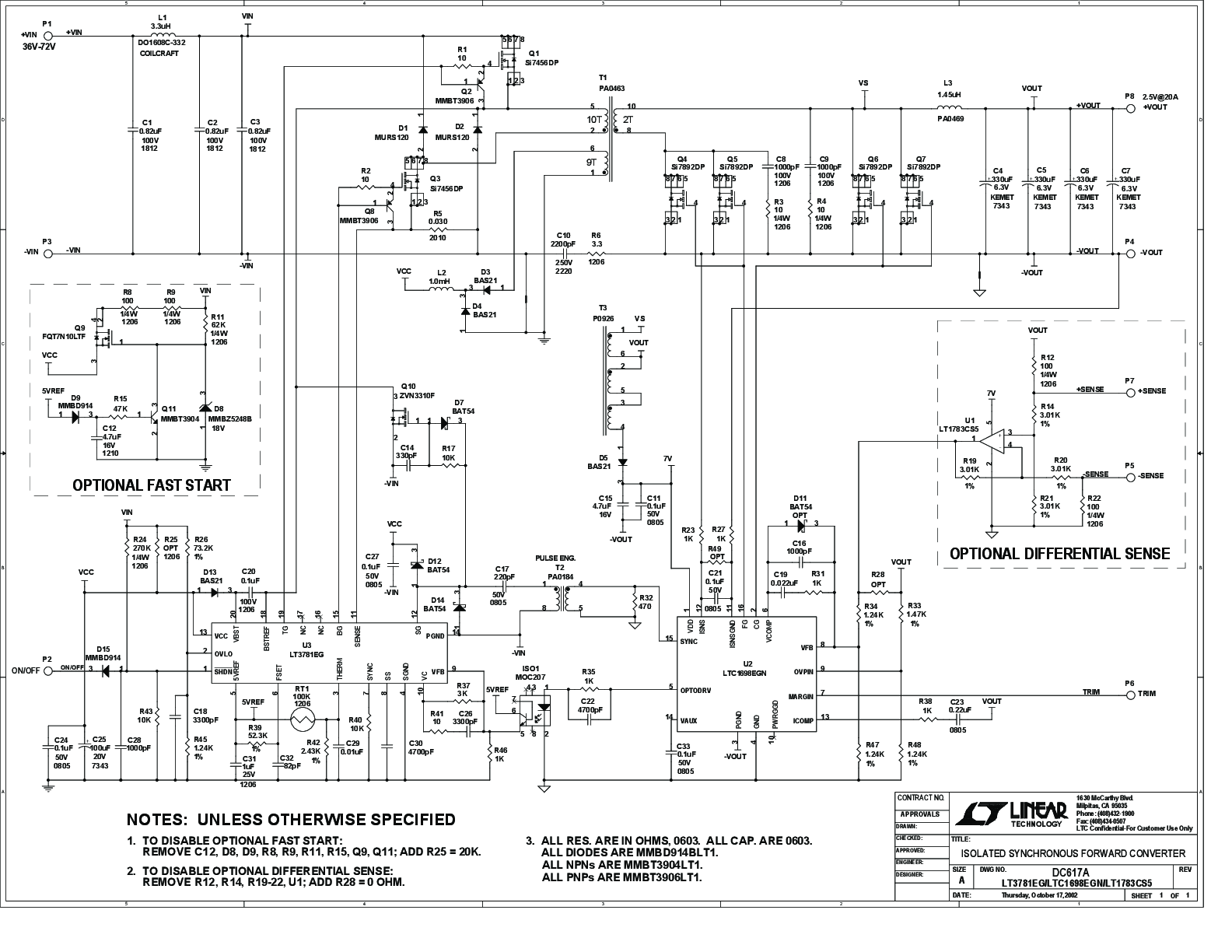

LT3781EG LTC1698EGN LT1783CS5 | Isolated Synchronous Forward Converter, +VIN = 36V to 72V, +VOUT = 2.5V @ 20A, Quarter Brick Footprint
