製品概要
機能と利点
- 入力電圧範囲：5V～100V
- ゲートドライブのソース電流とシンク電流の平均値：1.9A
- バウンダリ・モード動作
- トランスの3次巻線やオプトアイソレータなしでレギュレーションを実現
- 1次側巻線帰還による負荷レギュレーション
- 出力電圧を2本の外付け抵抗で設定
- INTVCCピンによってゲートドライバ電圧を制御
- プログラム可能なソフトスタート
- プログラム可能な低電圧ロックアウト
- MSOP パッケージ
製品概要
LT3748 は絶縁型フライバック・トポロジー向けに特に設計された、高電力を供給可能なスイッチング・レギュレータ・コントローラです。内部で安定化された7V電源から外付けローサイドNチャネル・パワーMOSFETをドライブします。絶縁された出力電圧を1次側フライバック波形から直接検出するので、3次巻線やオプトアイソレータを使用せずにレギュレーションを行うことができます。
LT3748はバウンダリ・モードを利用して、負荷レギュレーションを劣化させることなく小型の磁気部品によるソリューションを提供します。 動作周波数は負荷電流とトランスの励磁インダクタンスで設定されます。LT3748のゲートドライブに適切な外付けMOSFETを組み合わせることにより、100Vの高い入力電圧で最大数十ワットの負荷電力を供給することができます。
LT3748は4本のピンを取り去った高電圧16ピンMSOPパッケージ で供給されます。
アプリケーション
- 絶縁型テレコム・コンバータ
- 高電力車載電源
- 絶縁型産業用電源
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

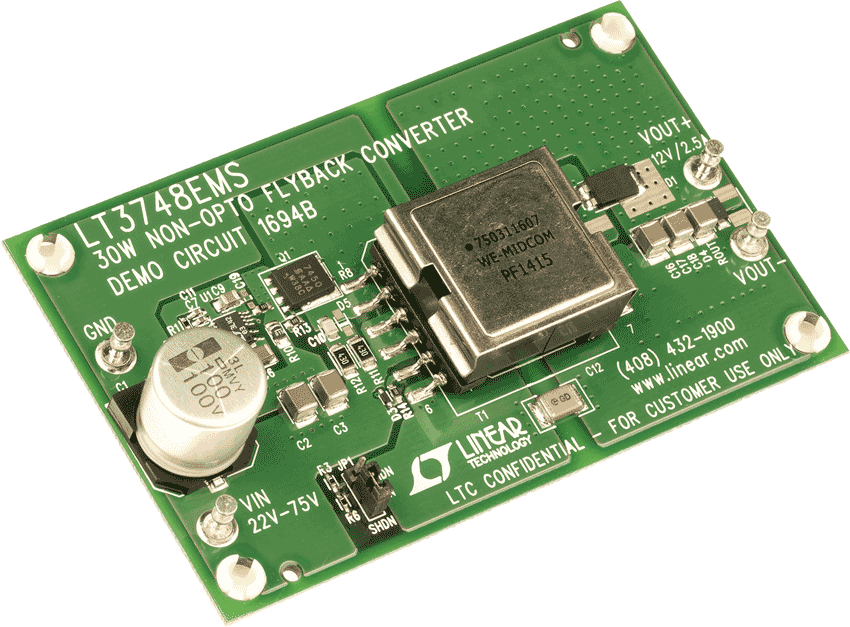

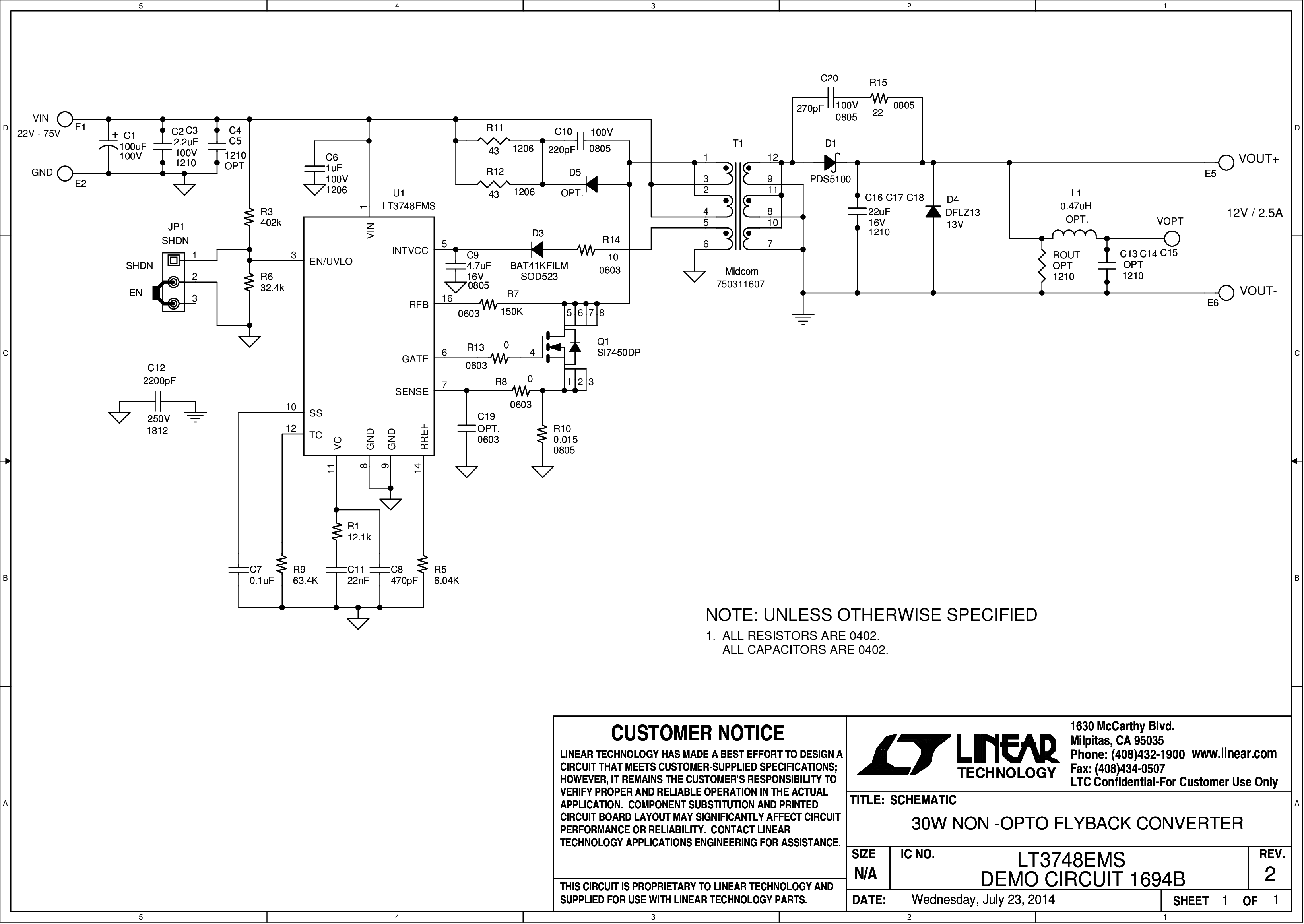

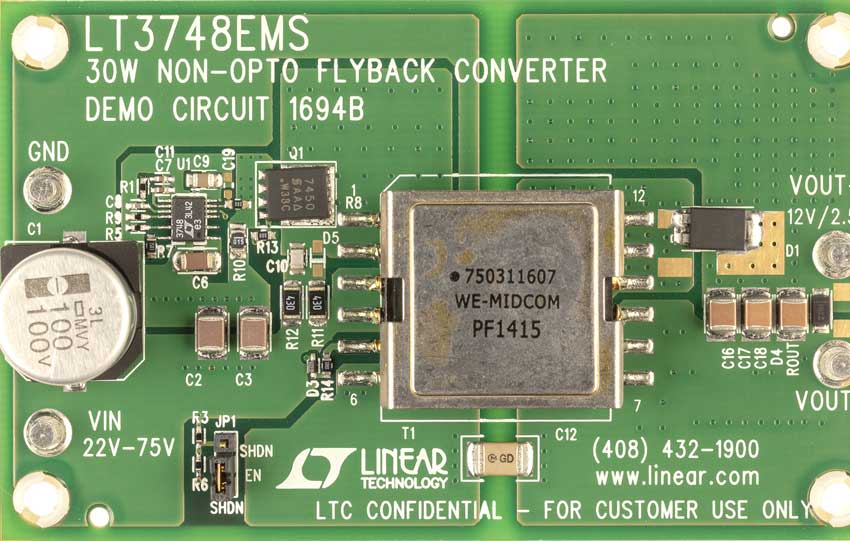

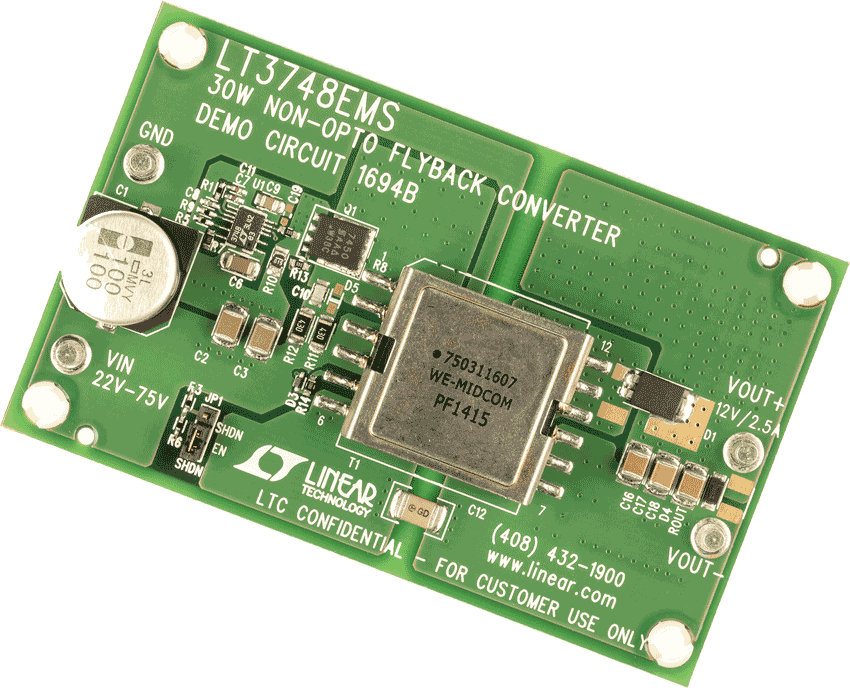

評価キット (4)
参考資料
-
R530 Reliability Data3/26/2018
-

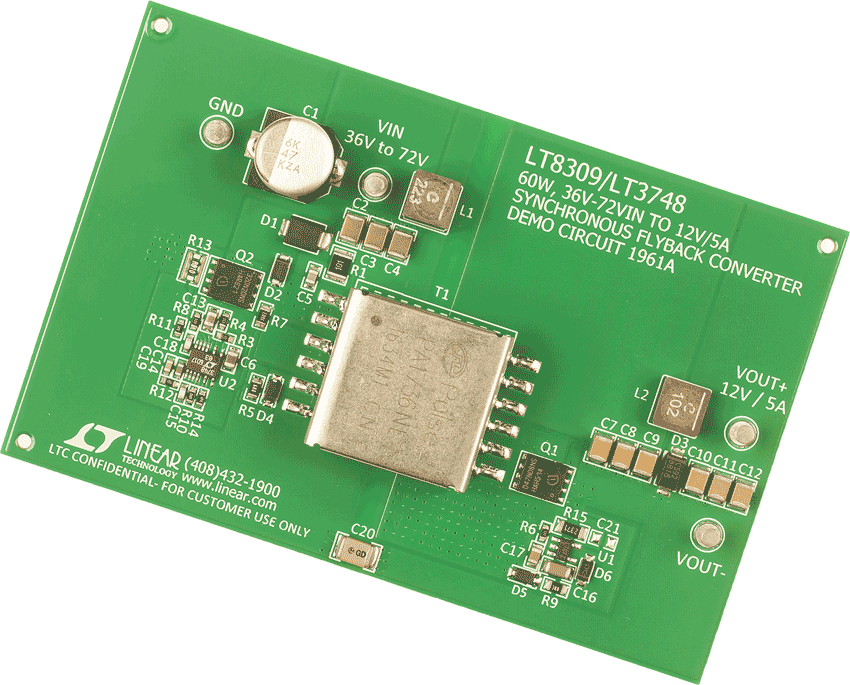

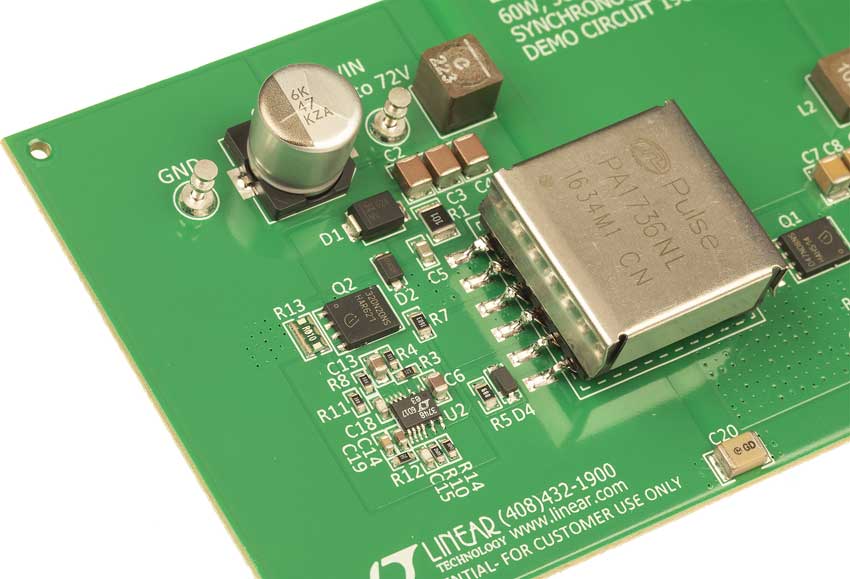

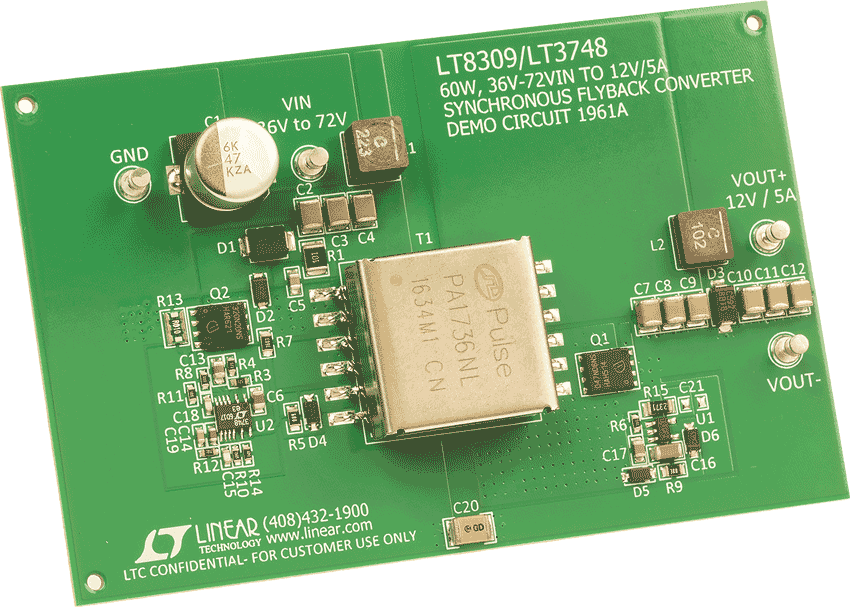

DC1961A - Demo Manual2/24/2014
-

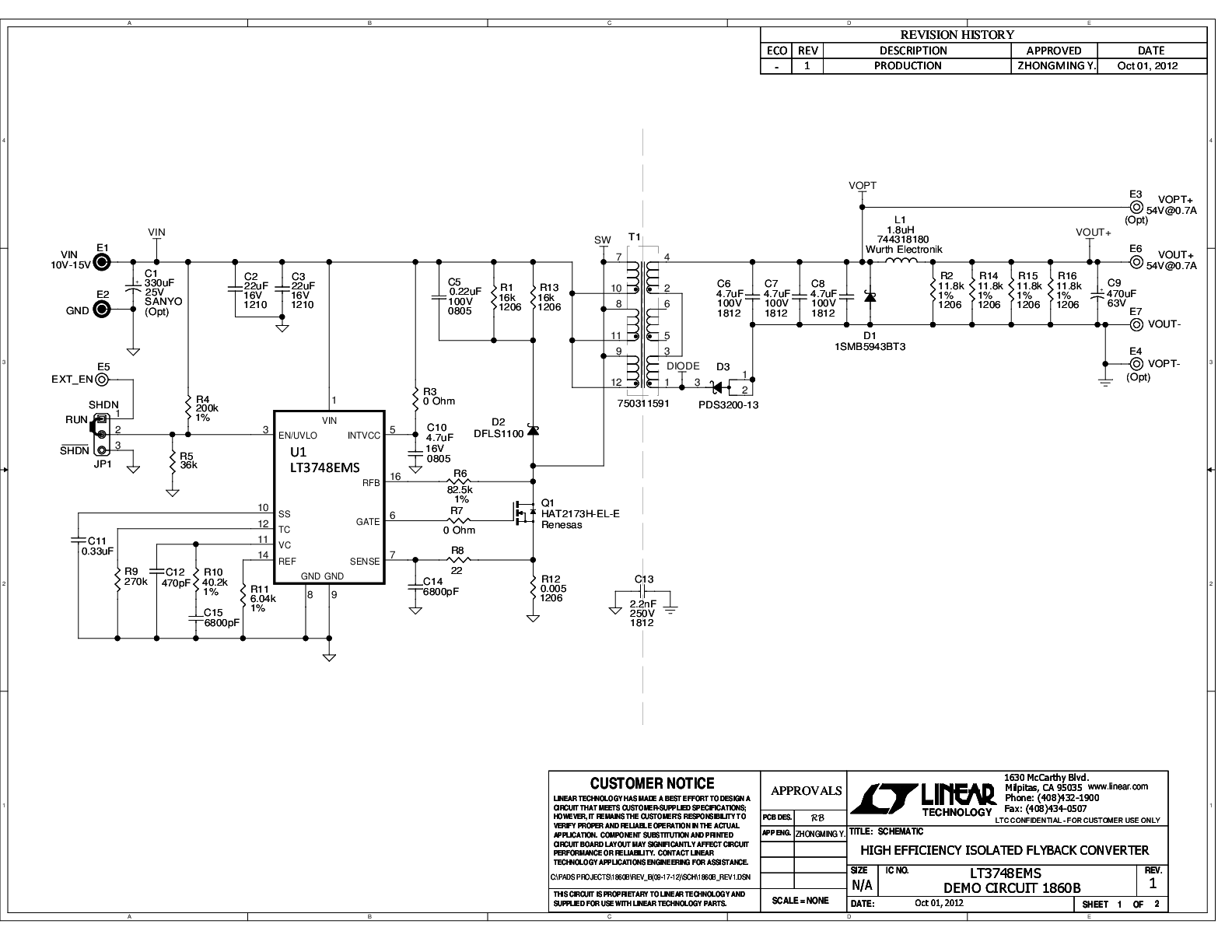

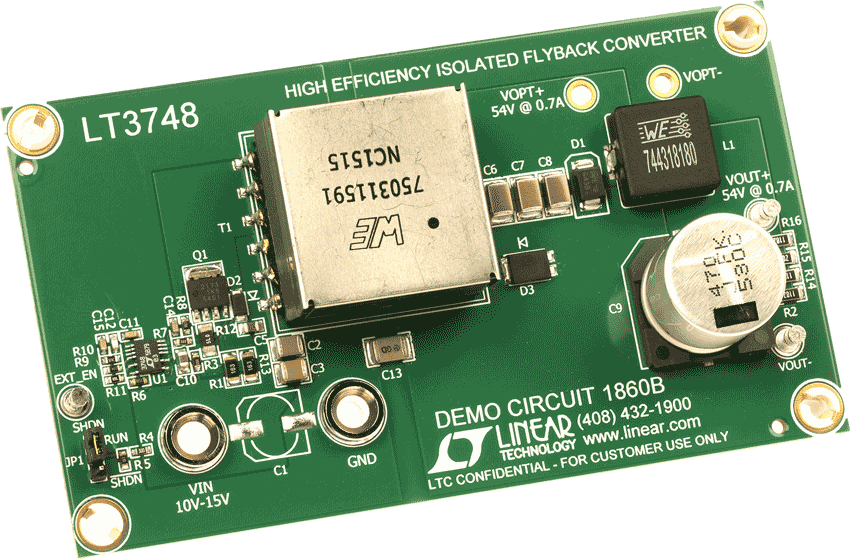

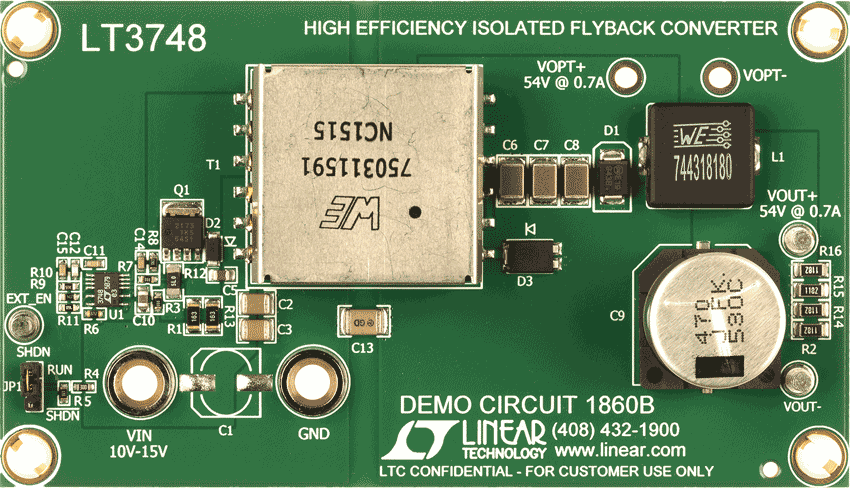

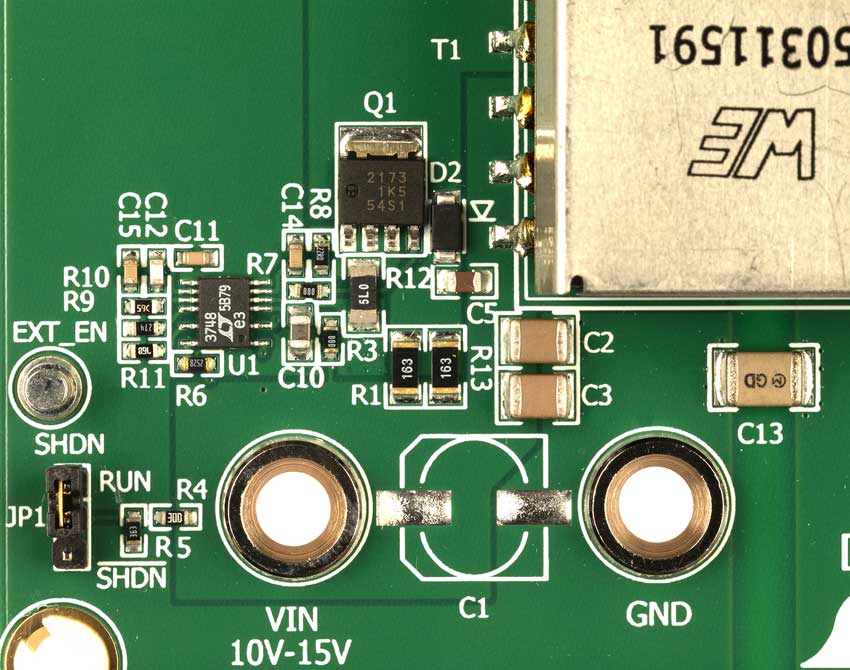

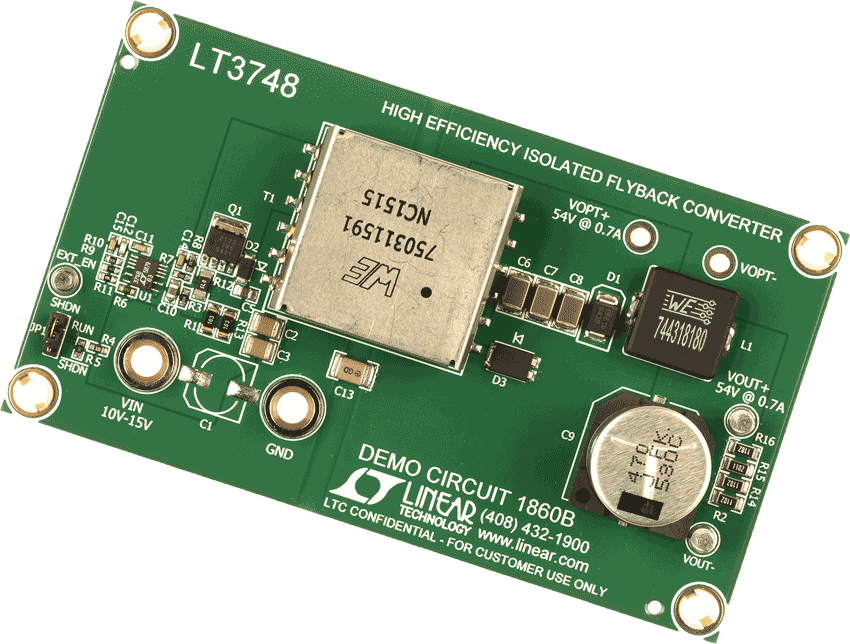

DC1860B - Demo Manual3/6/2013
-

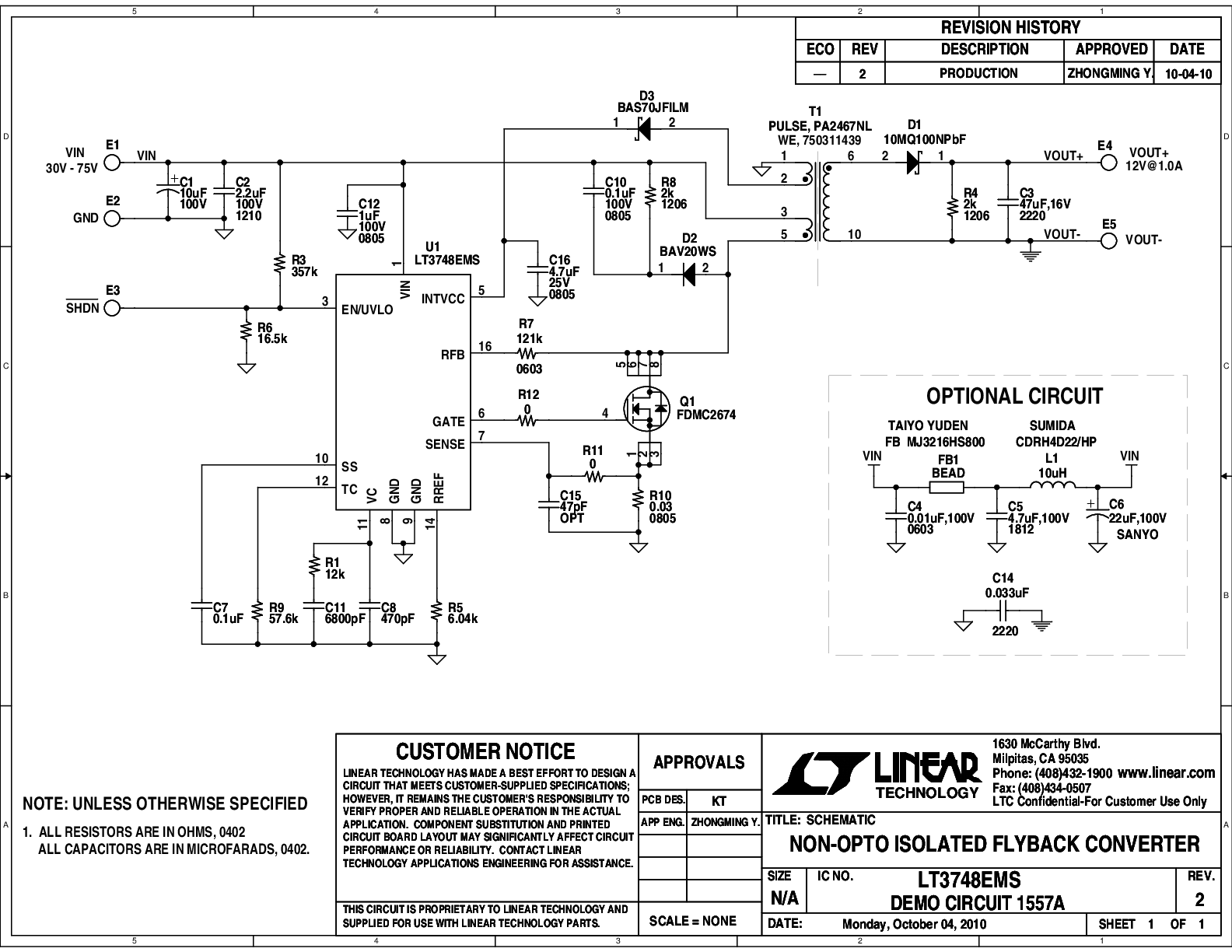

DC1557A - Demo Board10/15/2010
-
No-Opto Isolated Flyback Converters7/13/2017
-
フォトカプラ不要の 48V絶縁型アプリケーション5/23/2013
-
絶縁型電源を最適な使い方で6/23/2014
-
オプトカプラ不要のフライバック・コンバータ6/10/2016
-
2次側同期整流器ドライバを内蔵した5ピンSOT-23のフライバック・コンバータによる電流供給能力の向上と熱設計の簡素化1/1/2014
-
絶縁型電源の設計を簡素化する1/1/2011
-
高い降圧比を実現できる3種のコンパクトなDC/DCコンバータ回路3/1/2022
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
LT3748
おすすめ製品
LT3748 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3748EMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748EMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748HMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748HMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748HMS#WPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748HMS#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748IMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748IMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748IMS#WPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748IMS#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748MPMS#PBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| LT3748MPMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16(12)-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
