製品概要
機能と利点
- 入力電圧範囲：4V～30V
- 広い出力電圧範囲：0.8V～VIN
- シャットダウン時の低消費電流：20μA
- 位相をずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
- ±1.5%精度の0.8V電圧リファレンス
- 500kHz電流モード固定周波数動作
- 内部の昇圧コンバータによりNチャネルMOSFETゲートドライブ用のバイアス･レールを供給
- 各出力ごとのパワーグッド電圧モニタ
- プログラム可能なソフトスタート

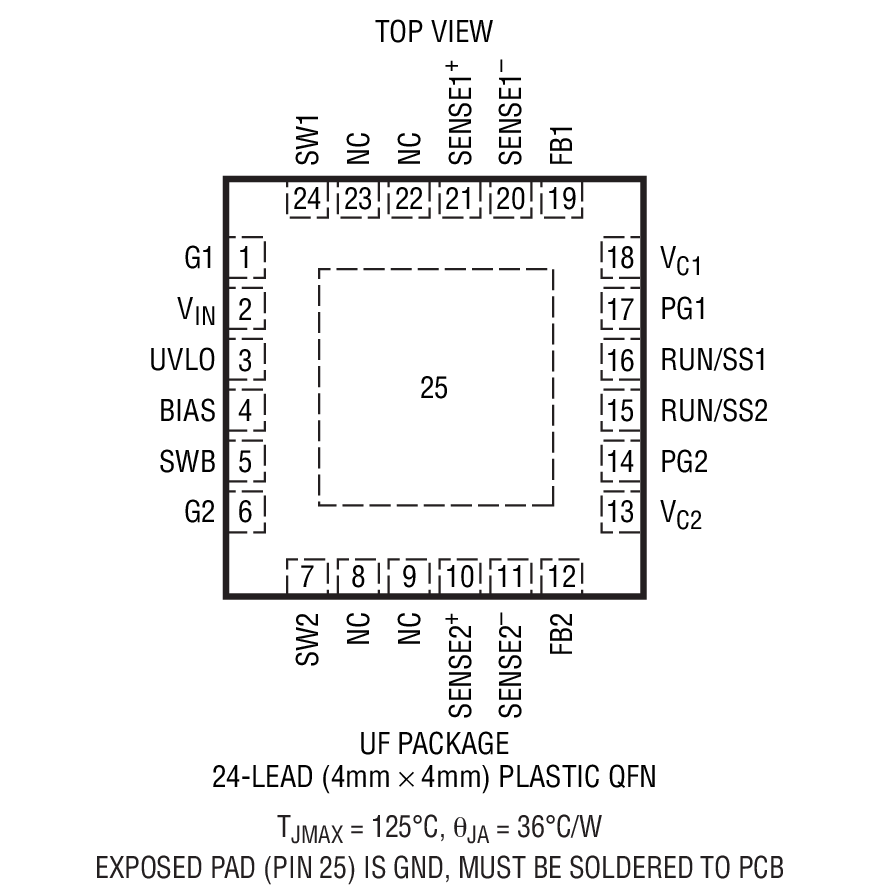

- 24ピン4mm×4mm×0.75mmパッケージ

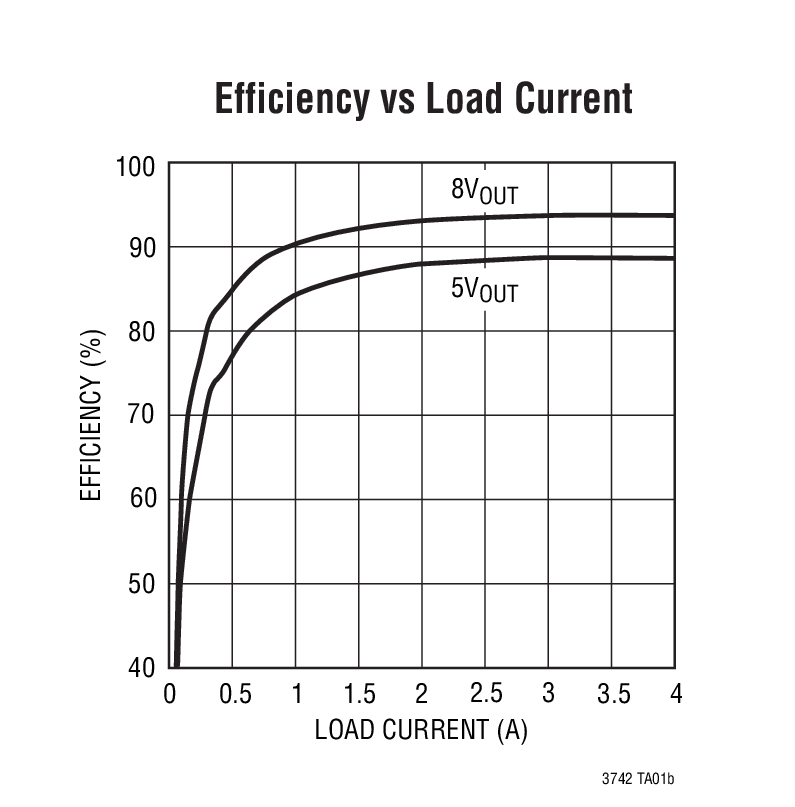

製品概要

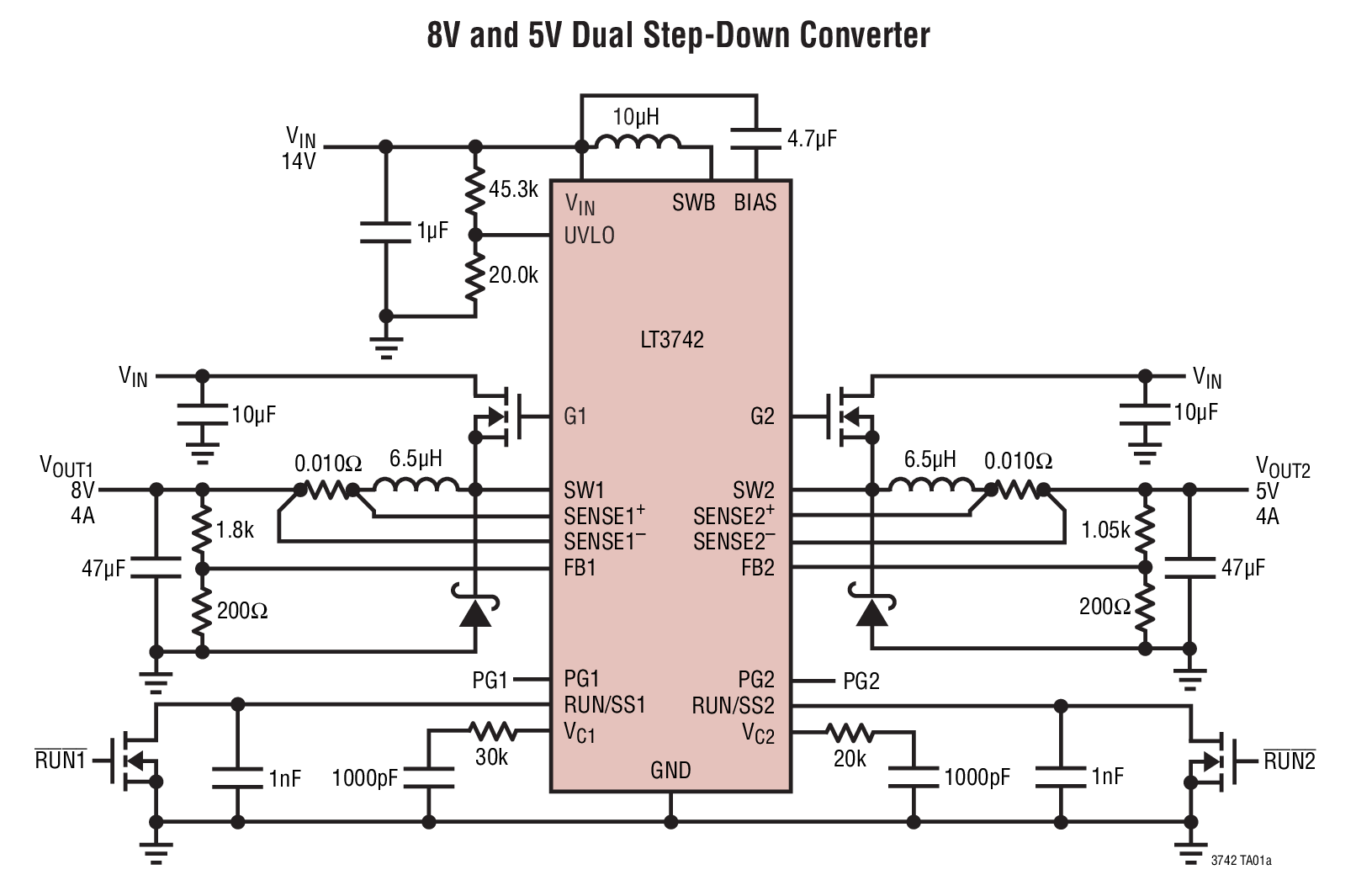

LT3742はハイサイドNチャネル･パワーMOSFETをドライブするデュアル降圧DC/DCスイッチング･レギュレータ･コントローラです。500kHzの固定周波数電流モード･アーキテクチャにより、シンプルなループ補償部品を使用した高速過渡応答とサイクルごとの電流制限を実現します。2つのコントローラの出力段は位相を180°ずらして動作することによって入力リップル電流を低減するので、入力電源のノイズを最小限に抑え、入力容量を低減することができます。
内部の昇圧レギュレータがNチャネルMOSFETのゲートドライブを供給するためのVIN+7Vのバイアス･レールを生成するので、低損失の100%デューティサイクル動作が可能です。LT3742は、両方のコントローラが単独で動作することが必要なアプリケーションでも、両方のコントローラを使用して1つの高電流出力を供給するアプリケーションでも使用可能です。
LT3742は熱特性が改善された4mm×4mm QFNパッケージで供給されます。
アプリケーション
- 衛星およびケーブルTVセットトップ･ボックス
- 分配電源の安定化
- 車載システム
- スーパーコンデンサ･チャージャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3742
おすすめ製品
LT3742 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3742EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3742EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
